Pridané: 6. 12. 2011 o 18:05 | ID článku: CLA77 | Zobrazenia: 29620x | Komentárov: 79 | Autor: Juraj

Do tohto článku budem pridávat fotky zo stavby modelu Extra 32%
Model bude mat rozmery r. 2500 , d. 2300, letová hmotnost zatial vo hviezdach, pohon zatial ZDZ-60

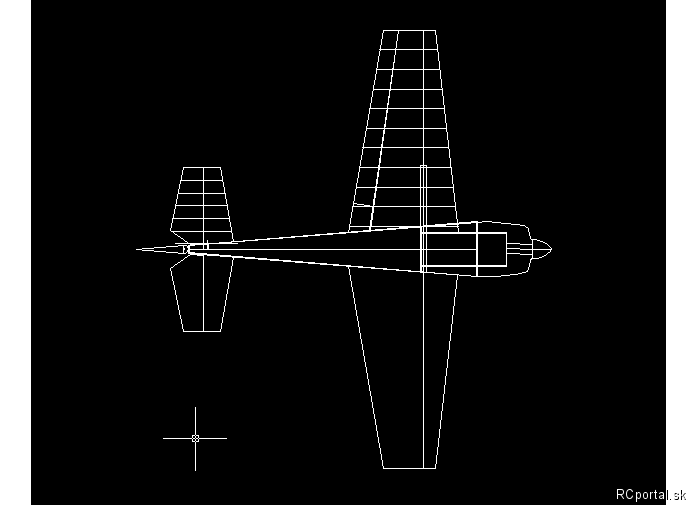

Cele to začalo návrhom konštukcie v AutoCade

Konštrukcia je celá z 3mm topolovej preglejky a niečo z leteckej
celkom vyšly 4 pláty


Začina sa zlepenim motorboxu ktori siaha až po trubku krídel



Lepenie smrekových nosníkov 5x5

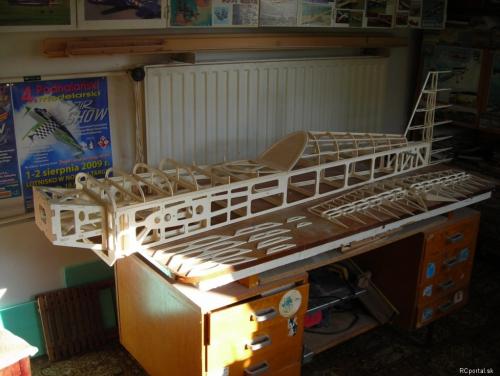

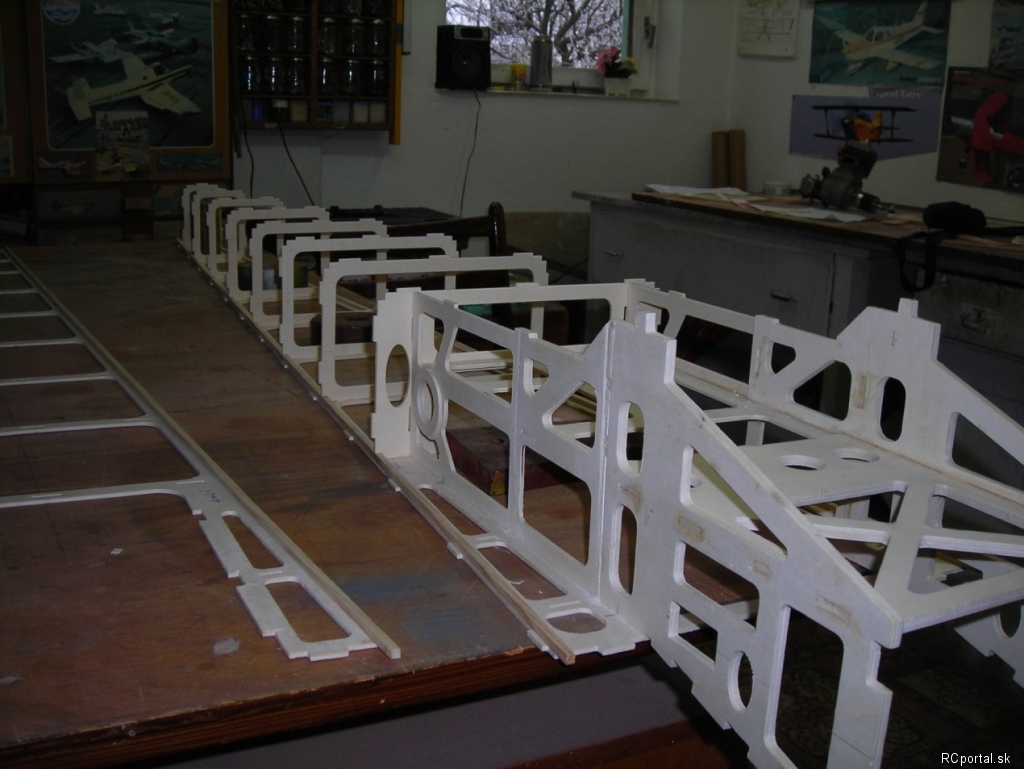

Trup sa začína skladat hore podvozkom zalepením motorboxu a prepážok

Zobraziť pokračovanie

1 2 3 4 5 6
Autor Správa
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 7. 12. 2011 o 17:57 | odkaz na príspevok
Update
Bydlisko: Letanovce ( 41 rokov )
mac
modelár

Príspevkov: 940

Moje modely
Poslať správu
Správa zaslaná: 7. 12. 2011 o 18:58 | odkaz na príspevok
Hezky. Aky profil na kridle?
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 7. 12. 2011 o 20:03 | odkaz na príspevok
NACA 0010 v koreni a 0012 na konci
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2011 o 17:42 | odkaz na príspevok

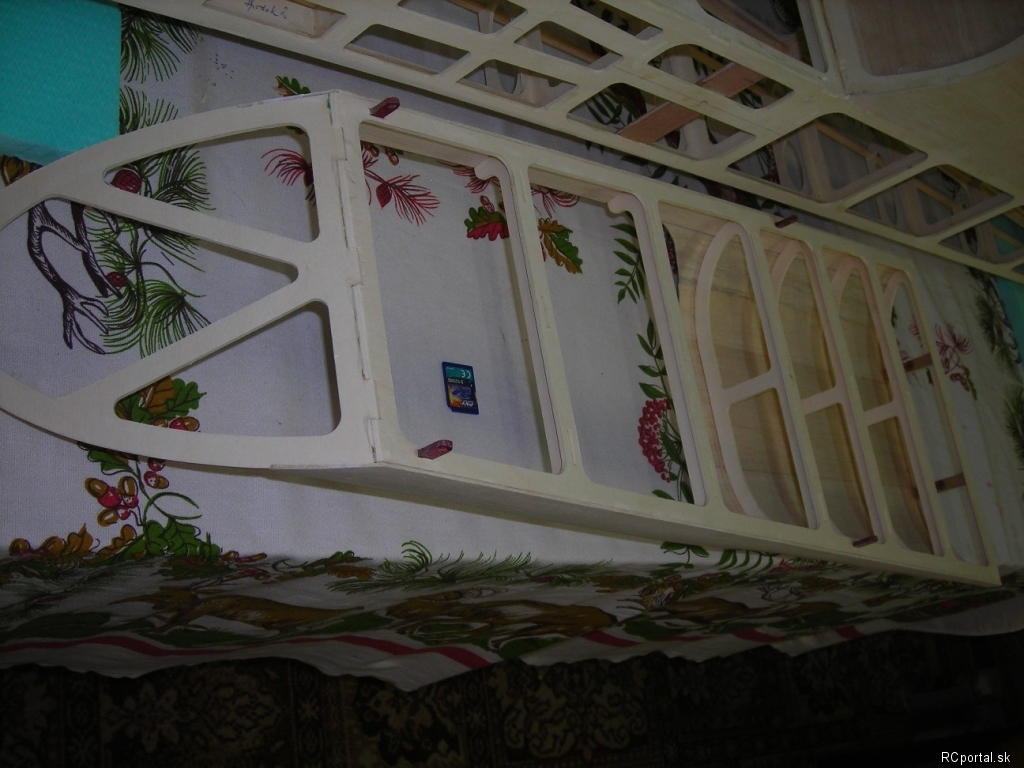

Lepenie bočníc




Nasucho poskladaný kabinovy rámik


Vlepené prepážky chrbáta trupu a balzové nosníky 5x10
Nasuchco poskládaná výškovka a smerovka
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 12. 12. 2011 o 19:04 | odkaz na príspevok
Balzový potah 2mm




Laminátové závesy na kormidla smerovky a výškovky budú mať guľaté utopené predné hrany ,držat to bude 3mm mosazná trubka


smerovka


Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 12. 12. 2011 o 19:31 | odkaz na príspevok
Výškovka




Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 14. 12. 2011 o 17:04 | odkaz na príspevok
Vlepená motorová a podvozková prepážka
Vlepené pomocné prepážky zo spodku trupu
Hrany spodku trupu sú skosené na 45 stupňou a vlepené smrekové nosníky 3x8



Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 22. 12. 2011 o 19:44 | odkaz na príspevok
Potah 2mm balza na kormidle výškovky a vlepené púzdro na 3mm mosaznú prubku

Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 22. 12. 2011 o 19:53 | odkaz na príspevok
Potah 2mm balza smerovky




Bydlisko: Letanovce ( 41 rokov )
peto.peto202
modelár

Príspevkov: 671

Moje modely
Poslať správu
Správa zaslaná: 22. 12. 2011 o 20:23 | odkaz na príspevok
Úžas ..... Pekná práca veľa šťastia
Bydlisko: Zákamenné ( 35 rokov )
Brano
team RCPortál

Príspevkov: 3266

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2011 o 00:38 | odkaz na príspevok
Klasicka stavba, nadherna!
Bydlisko: Brno ( 33 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2011 o 20:23 | odkaz na príspevok
Vďaka
Brano a čo zrobyt v textovom poli pri vkladani obrázkov aby boly aj vedla seba stále mi to uklada pod seba
Bydlisko: Letanovce ( 41 rokov )
Brano
team RCPortál

Príspevkov: 3266

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2011 o 21:09 | odkaz na príspevok
Zmazat odriadkovanie medzi nimi.. Nech je tam len medzera..
Ono, aj ked ho zmazes, asi ti to v textovom poli zalomi, pretoze sa to nezmesti. Ale nebude tam odriadkovanie.. Skus dat kurzor pred zaciatok toho kodu a stlacit BACKSPACE
Bydlisko: Brno ( 33 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 24. 12. 2011 o 09:00 | odkaz na príspevok
Potah smerovky a vlepené závesy



Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Správa zaslaná: 25. 12. 2011 o 19:36 | odkaz na príspevok

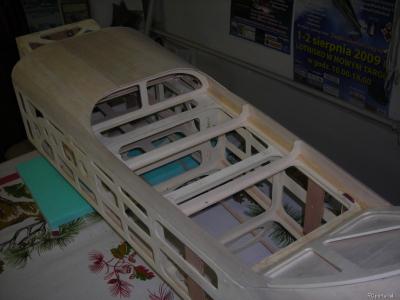

Kabinovy rámček





Bydlisko: Letanovce ( 41 rokov )
