Pridané: 6. 12. 2011 o 18:05 | ID článku: CLA77 | Zobrazenia: 6186x | Komentárov: 66 | Autor: Juraj
Do tohto článku budem pridávat fotky zo stavby modelu Extra 32%
Model bude mat rozmery r. 2500 , d. 2300, letová hmotnost zatial vo hviezdach, pohon zatial ZDZ-60
Cele to začalo návrhom konštukcie v AutoCade
Konštrukcia je celá z 3mm topolovej preglejky a niečo z leteckej
celkom vyšly 4 pláty
Začina sa zlepenim motorboxu ktori siaha až po trubku krídel
Lepenie smrekových nosníkov 5x5
Trup sa začína skladat hore podvozkom zalepením motorboxu a prepážok
Model bude mat rozmery r. 2500 , d. 2300, letová hmotnost zatial vo hviezdach, pohon zatial ZDZ-60
Cele to začalo návrhom konštukcie v AutoCade
Konštrukcia je celá z 3mm topolovej preglejky a niečo z leteckej
celkom vyšly 4 pláty
Začina sa zlepenim motorboxu ktori siaha až po trubku krídel
Lepenie smrekových nosníkov 5x5
Trup sa začína skladat hore podvozkom zalepením motorboxu a prepážok
Zobraziť pokračovanie
Najnovšie články v kategórii Stavba
Stavba EXTRYStavba KATANA 2x2
Stavba elektrovetroňa Primator
Pult T9X
Model z Depronu - diel I. - Prečo Depron?
| Autor | Správa | |
|
flyabit modelár
Príspevkov: 49 Moje modely Poslať správu |
Otvory pre stredovu uhlikovu trubku su dolezite na presnost.Ako sa to dosahuje? Diery su robene uz pri stavbe bocnic , ktore sa skladaju jedna na druhej a potom ja treba iba bocnice presne spojit k sebe .Alebo je lepsie vrtat diery az po zlozeni trupu a zamerat presne pomocou vodovahy a pravitka otvory pre stredovu tycku??
Bydlisko: Bratislava
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

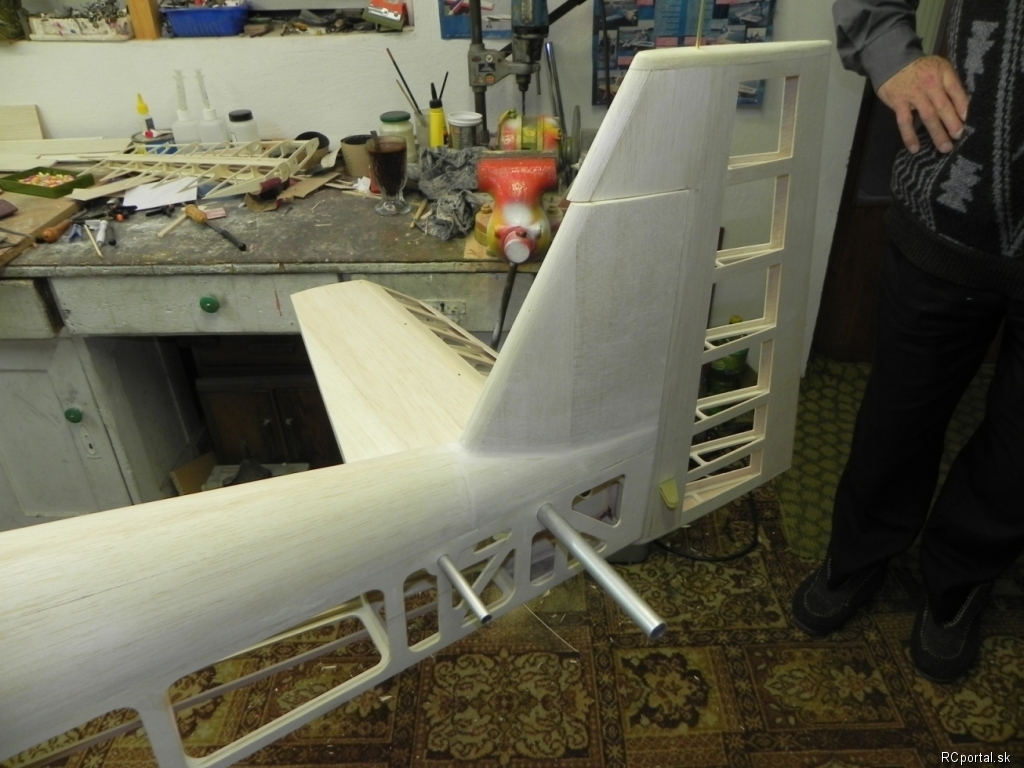

Otvory môžeš zrobyt pred aj po zlozeni trupu ,tu mám na hotovom trupe zrobené dieri  Presnosť sa dosahuje pri lepení púzdra trubky, nasunieš aj trubku tak aby stčala s obydvoch strán trupu rovnako a kontroluješ rozmery aby bola rovnobežne s vrchom trupu a rozmer od konca trubky po bod na smerovke (ktorí je v ose trupu) musí byt zrkadlovo rovnaký na druhej strane trupu
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

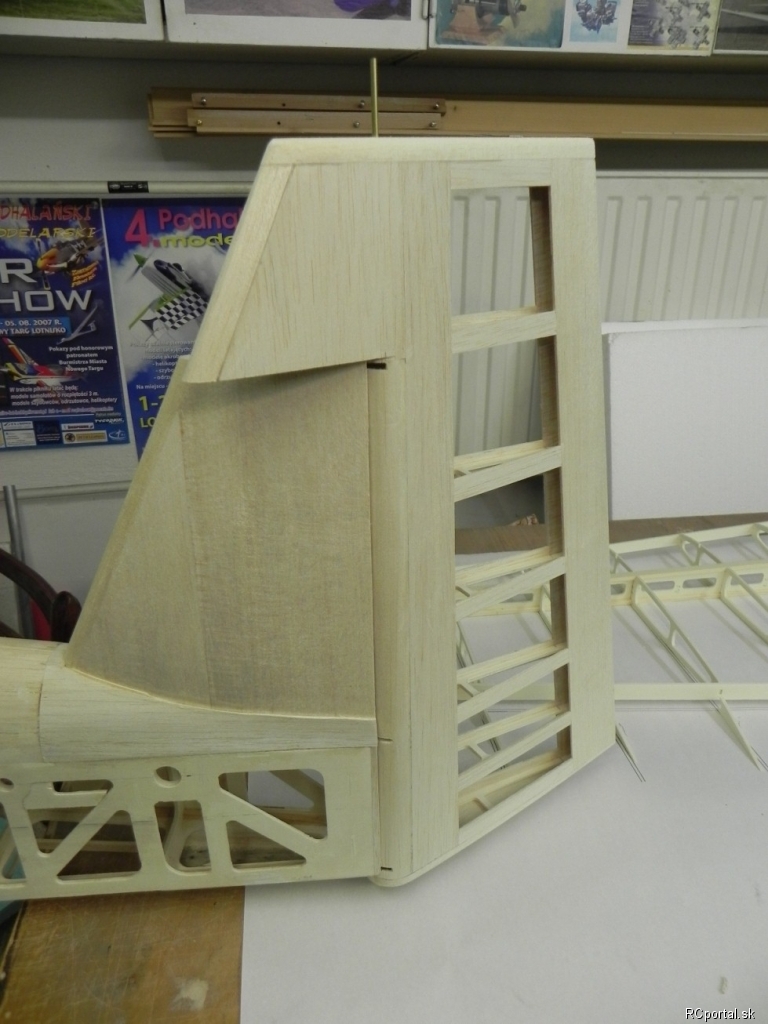

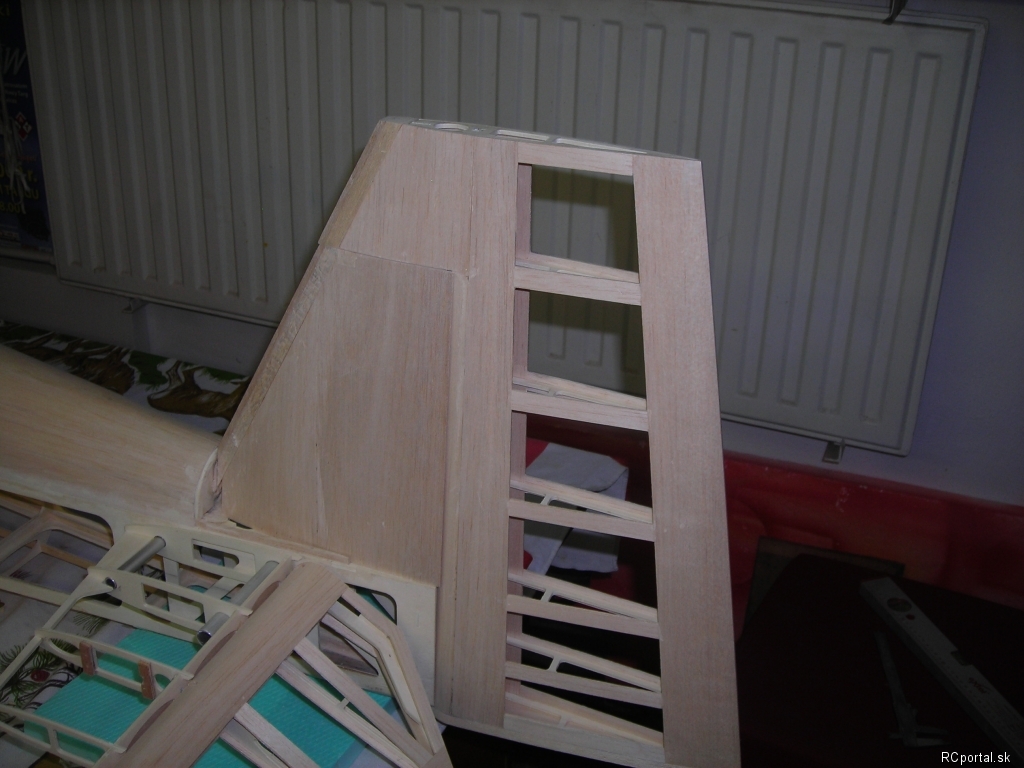

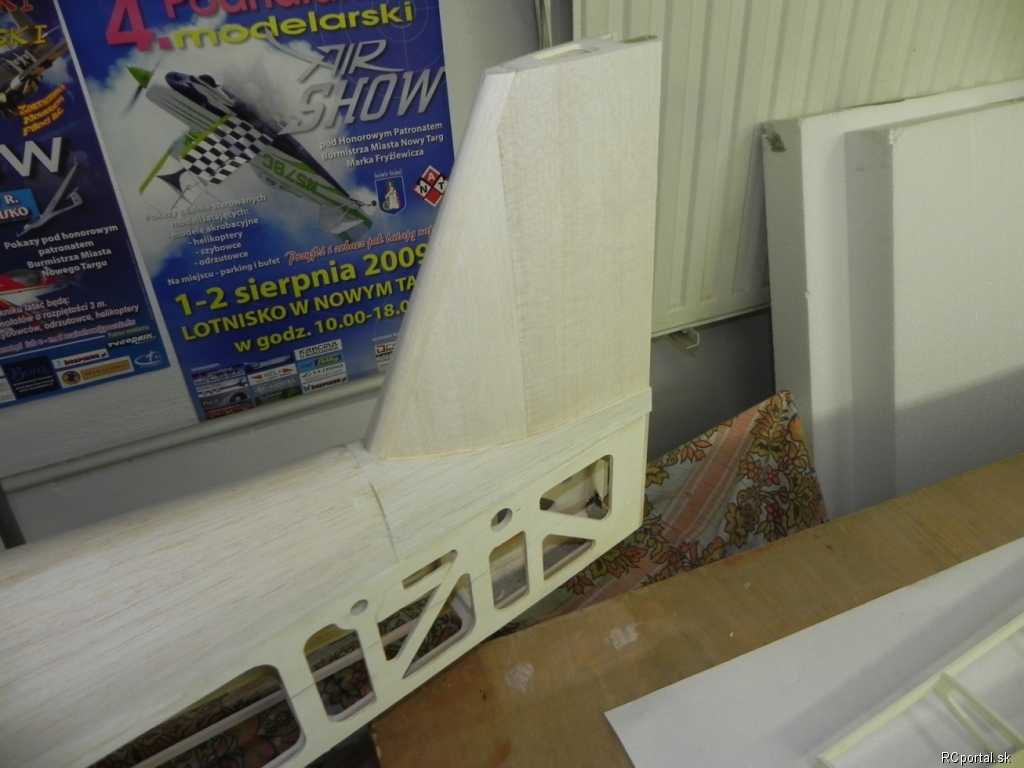

Dokončenie smerovky
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Joba modelár
Príspevkov: 277 Moje modely Poslať správu |
To modré zalepené v trupe je čo ?
Bydlisko: Bratislava -Karlova Ves ( 46 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |
V tom ohybe nie je herex prasvitá zo spodu modrý trup
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

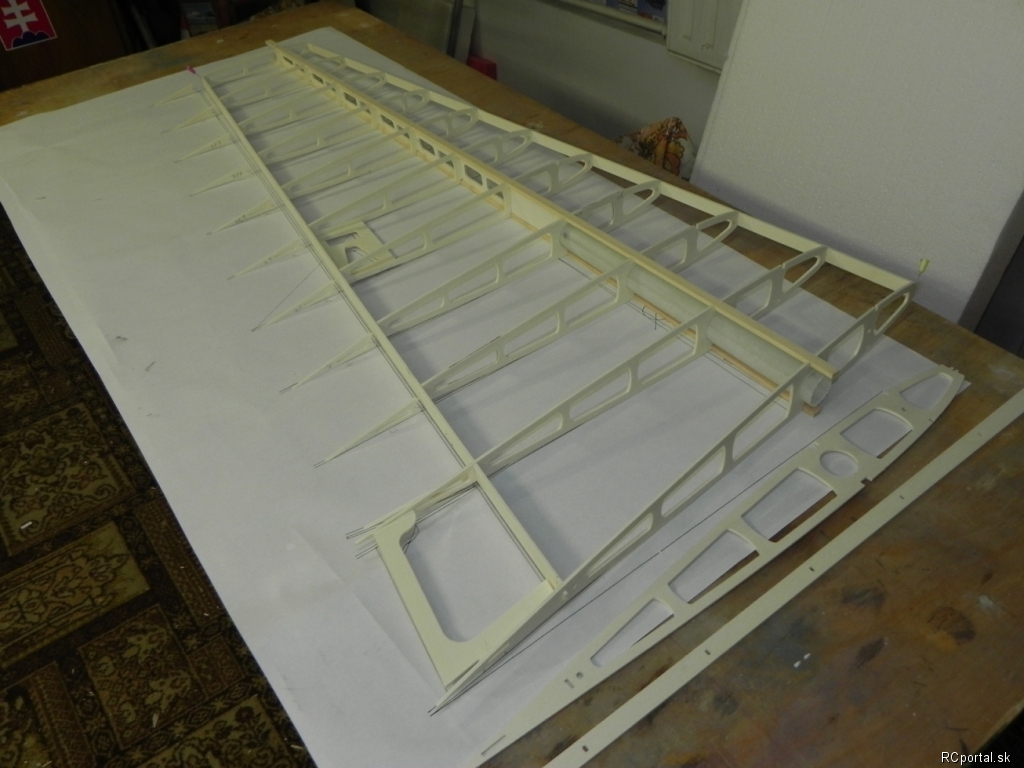

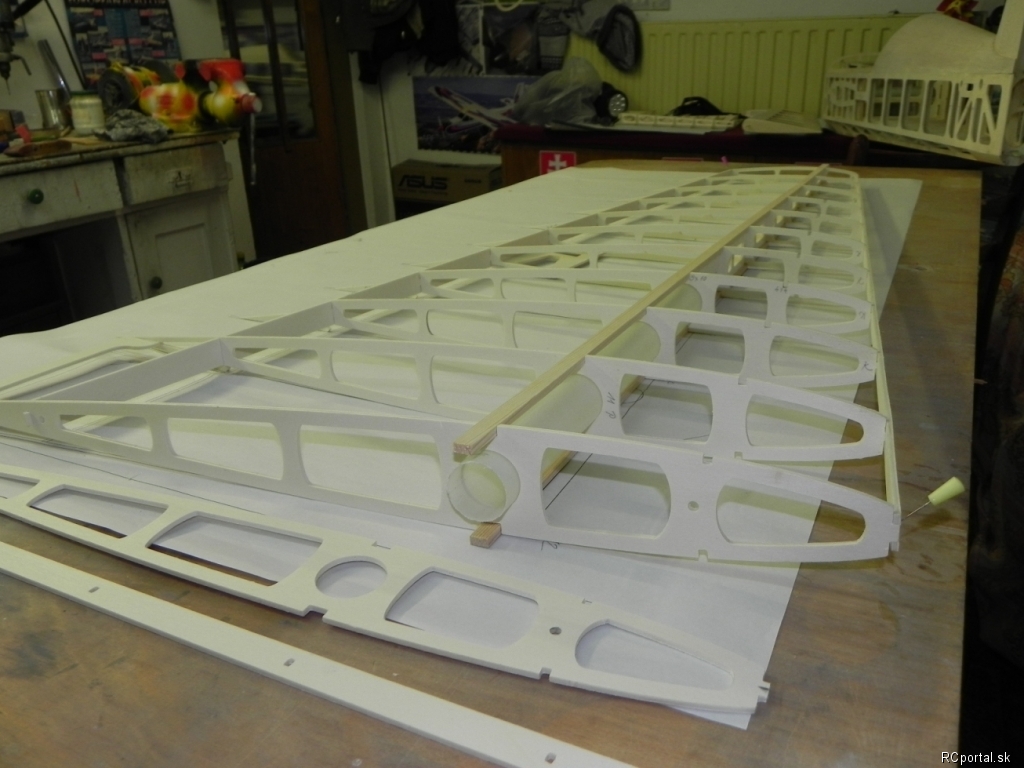

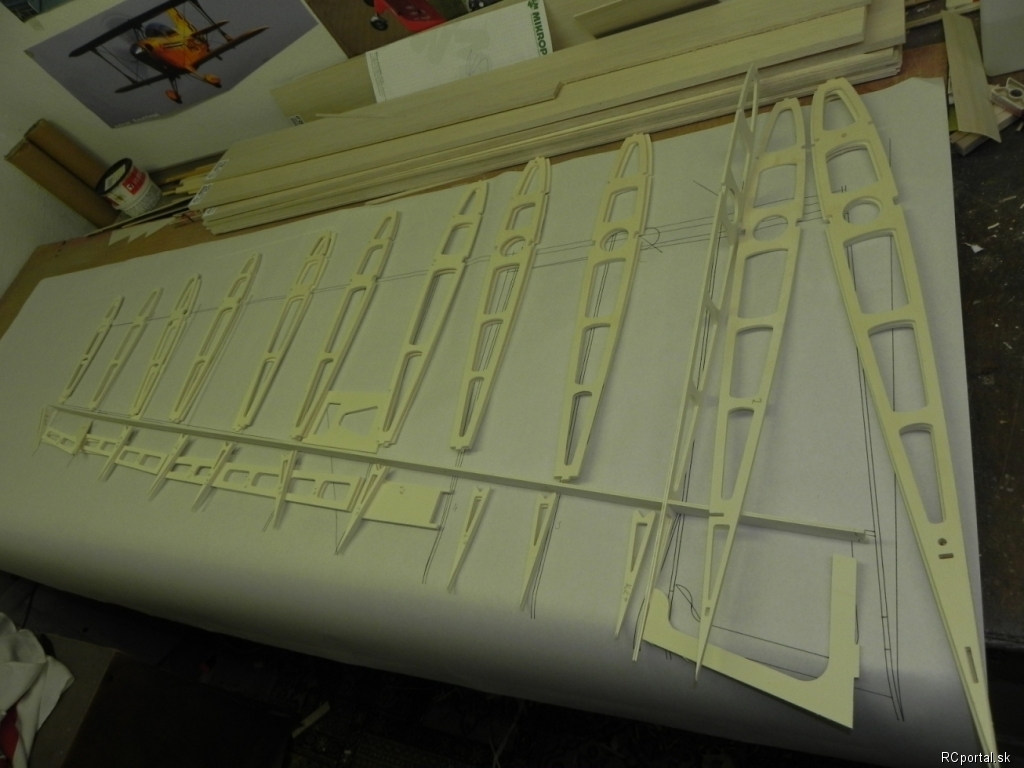

 Nasucho zložené krídlo    Hlavný nosník so stojinami a púzdrom lepené epoxydom
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Joba modelár
Príspevkov: 277 Moje modely Poslať správu |
to vyzerá ako laminát.trup ,no ale odsýpa ti to pekne zachvíľu ladíš motor
Bydlisko: Bratislava -Karlova Ves ( 46 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

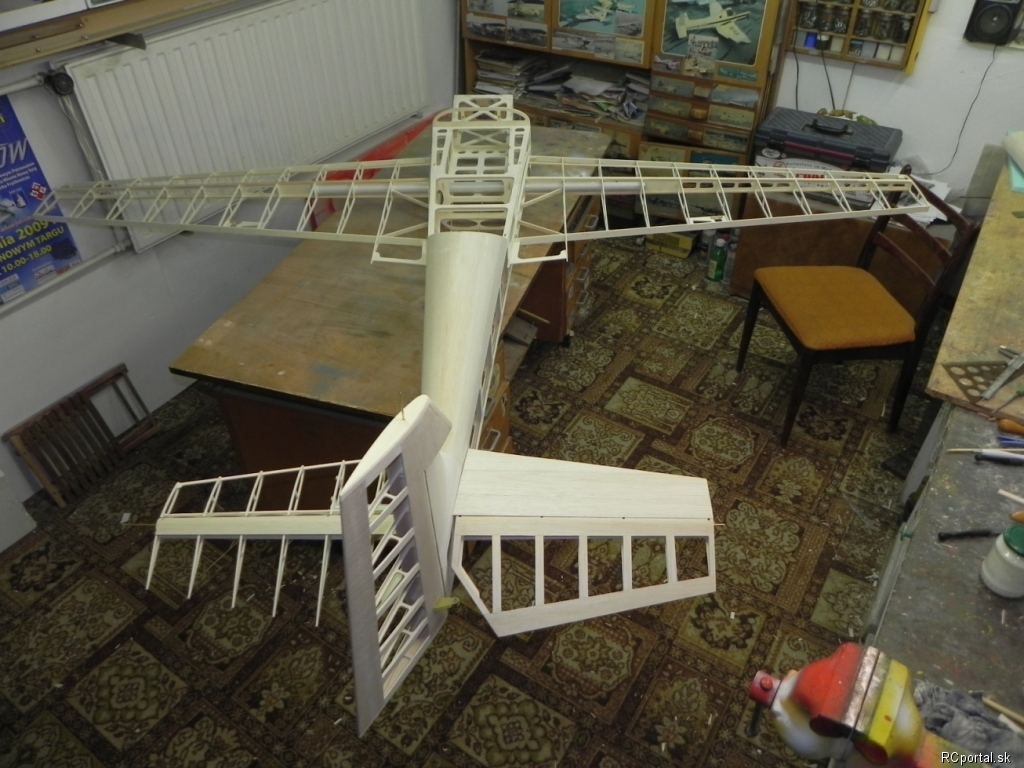

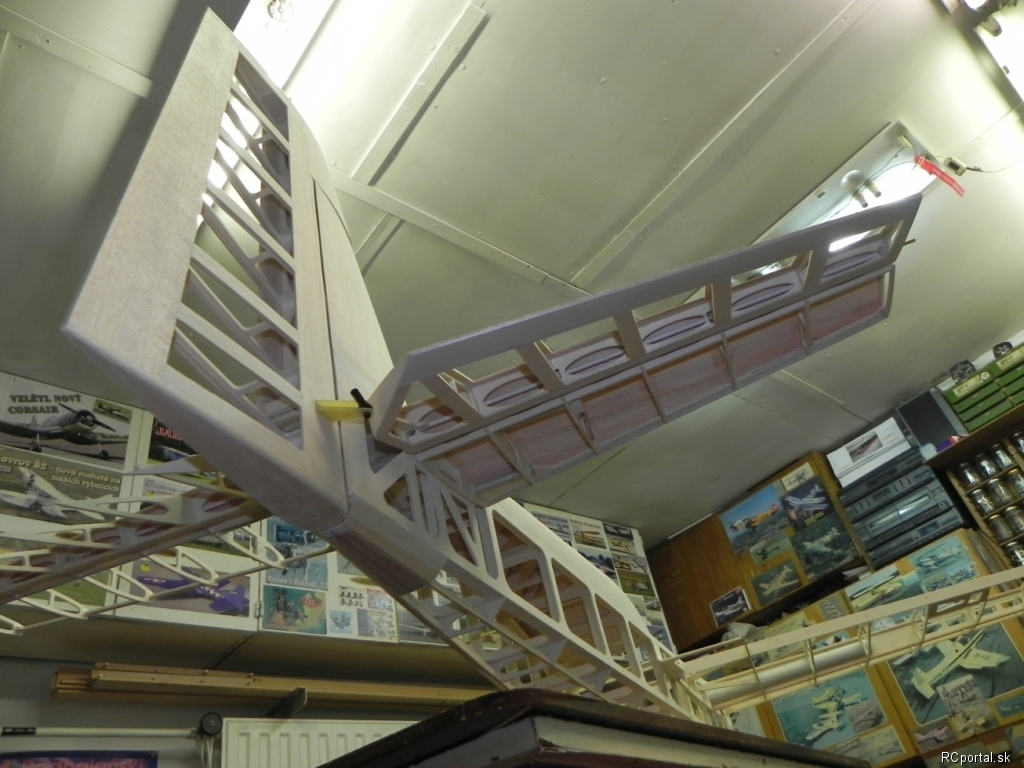

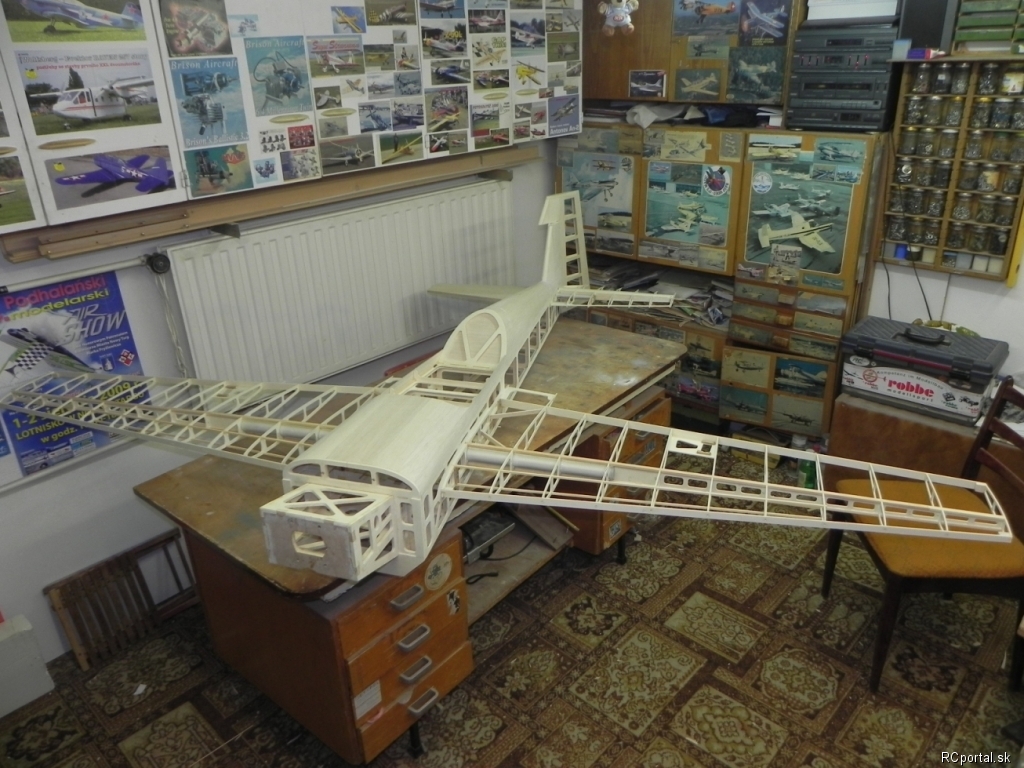

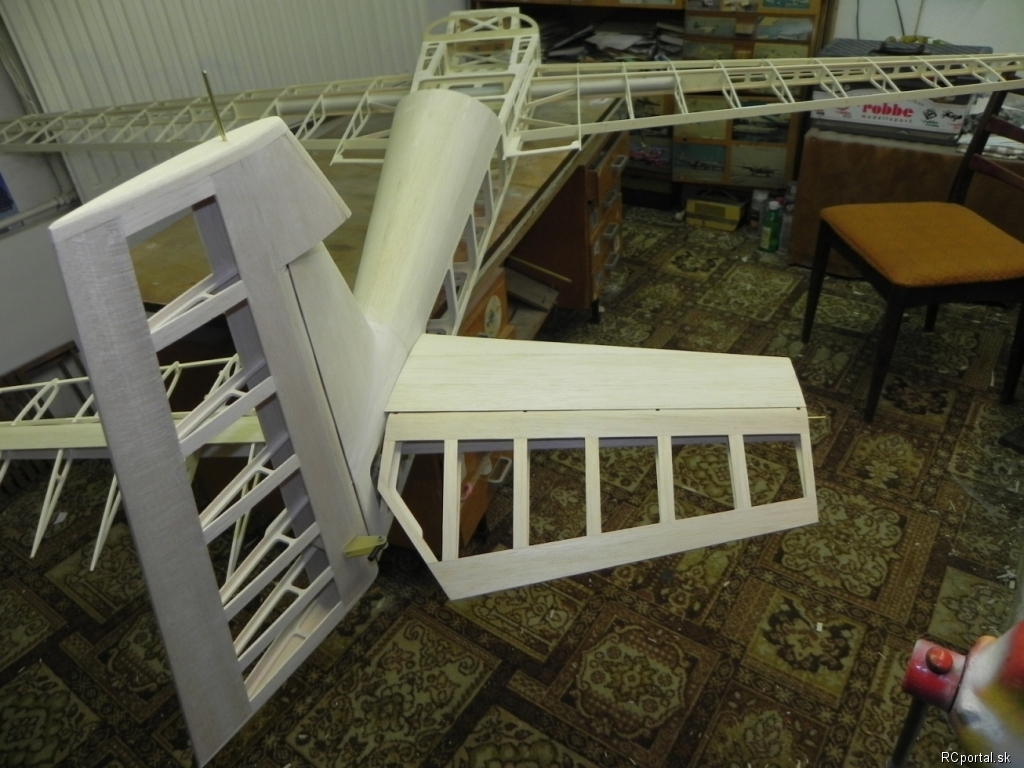

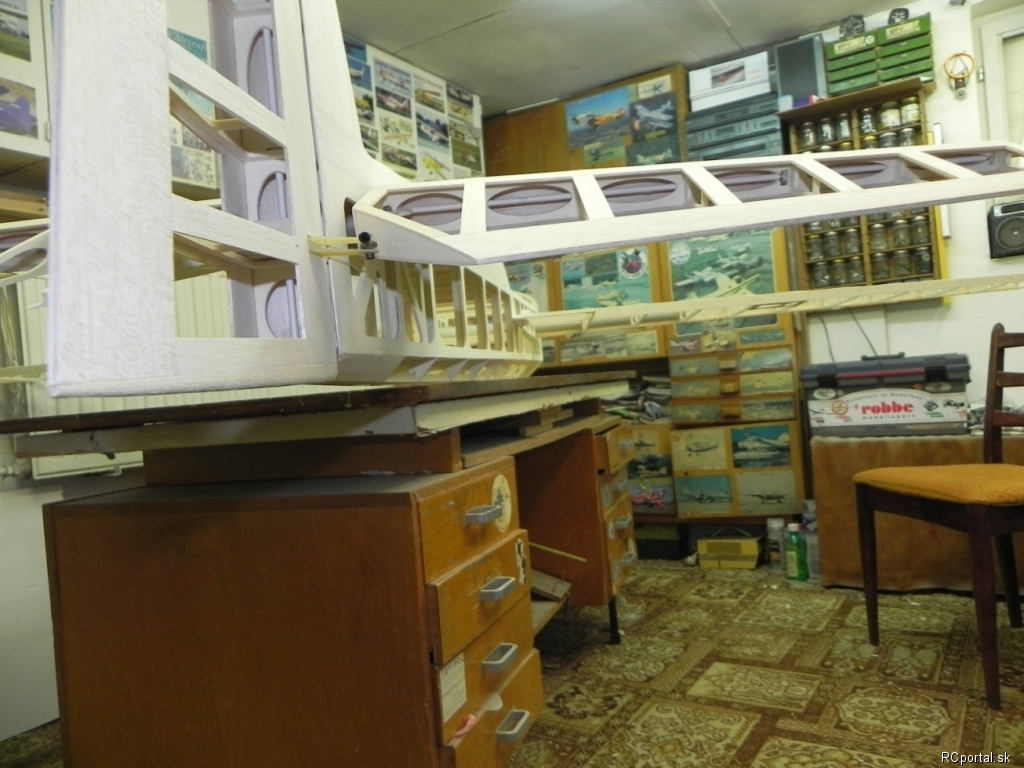

Zopár pohľadov
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

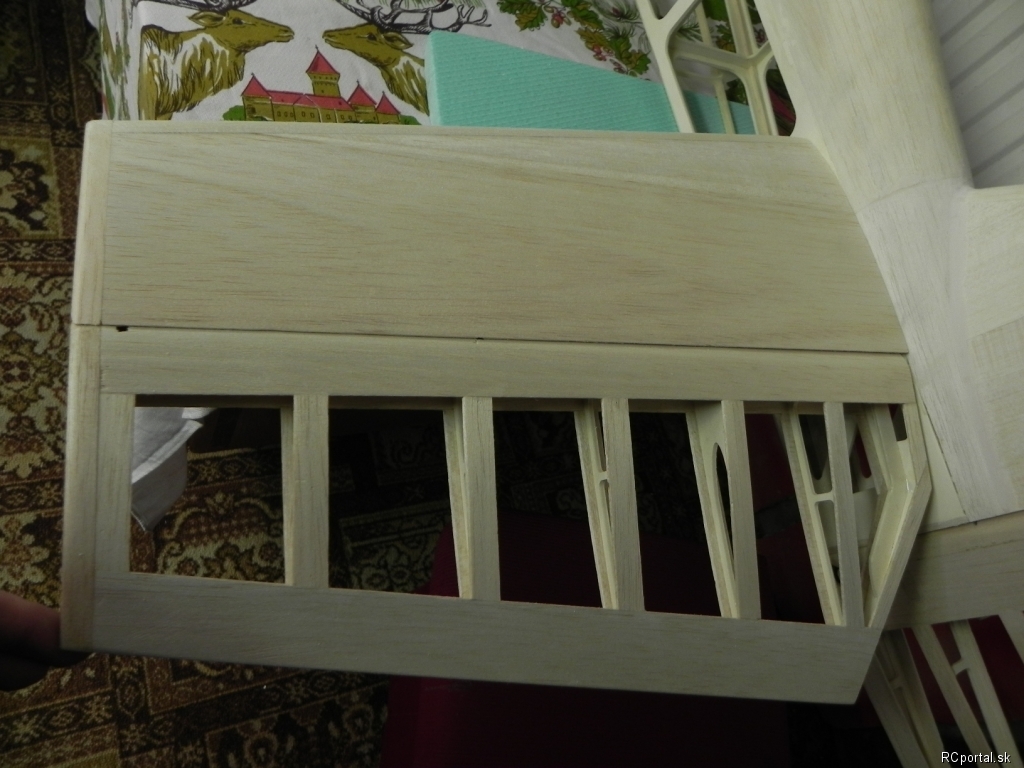

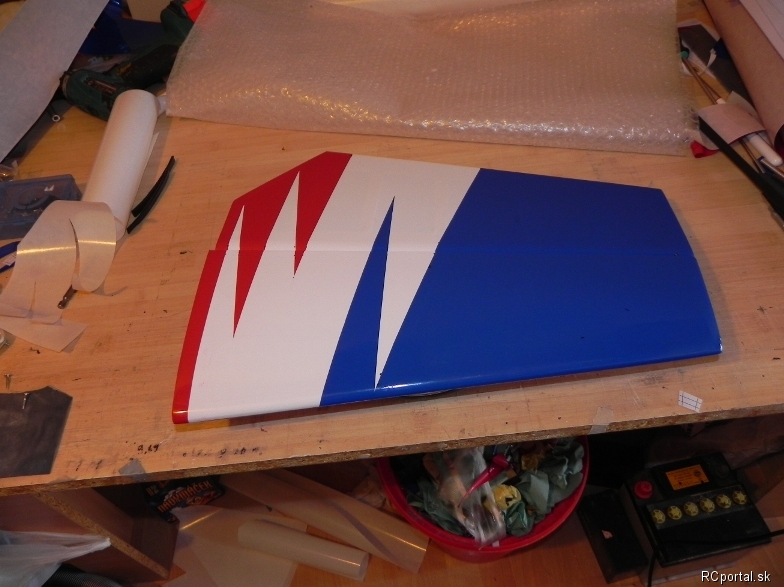

Dokončenie výškovky
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |
Kopito na motorový kryt, zhruba orezané
Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

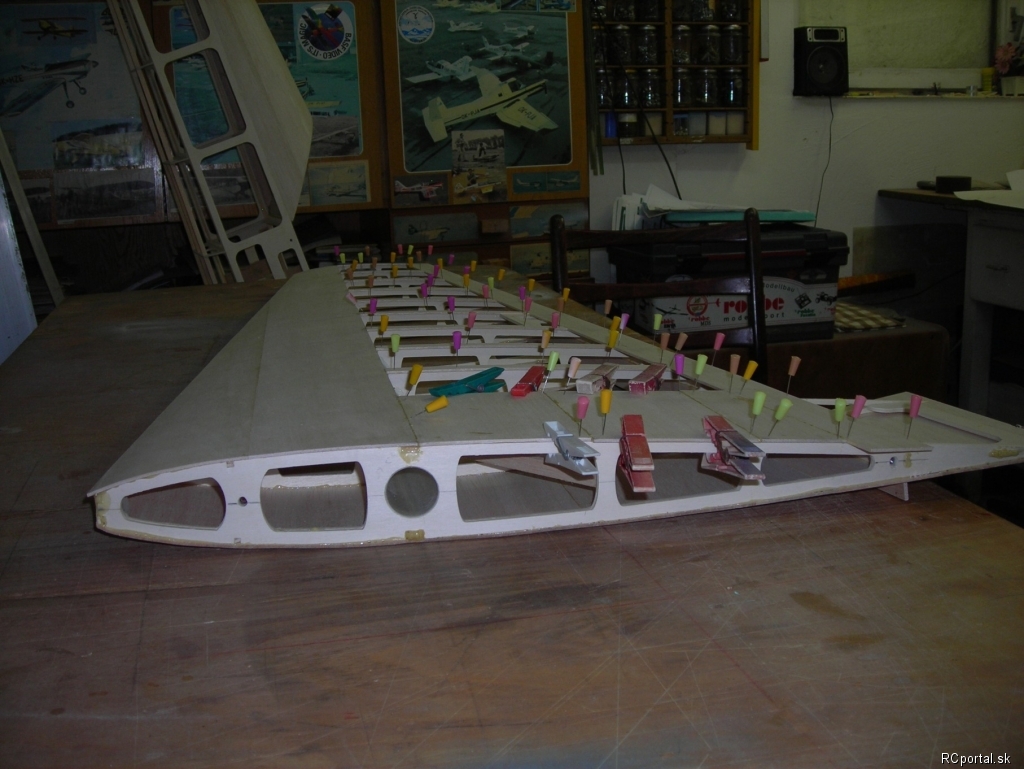

Potah krýdla 2mm balza
Bydlisko: Letanovce ( 29 rokov )
|
|
|
jozinko modelár
Príspevkov: 93 Moje modely Poslať správu |
Peradna a krasna praca držim palce
Bydlisko: Bratislava
|
|
|
ENDAS modelár
Príspevkov: 39 Moje modely Poslať správu |
krása... velmi sa mi to páči vela štastia
Bydlisko: Bratislava ( 11 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

Bydlisko: Letanovce ( 29 rokov )
|
|
|
Juraj modelár
Príspevkov: 59 Moje modely Poslať správu |

Bydlisko: Letanovce ( 29 rokov )
|
