Arduino v modeloch

Pridané: 15. 8. 2019 o 07:14 | ID článku: CLA457 | Zobrazenia: 5312x | Komentárov: 16 | Autor: modelar22

Arduino v modelárstve
Ten článok nie je určený pre zástancov názoru načo stavať keď to môžem kúpiť.
V minulosti som postavil niekoľko RC súprav od neproporcionálnych aj proporcionálnych.
A túto kapitolu som považoval už za uzavretú. Až kým sa mi nedostalo do ruky Arduino.
Ale pekne po poriadku čo to Arduino je?
V skratke: jedná sa o mikrokontrolér, ktorý po vytvorení kódu (v PC v prostredí IDE) a nahraní cez USB do (dosky) Arduina, vykonáva tzv. slučku teda rôzne činnosti napr. od blikania Led diódy až po inteligentný dom.
A čo vlastne z toho môže vytvoriť modelár? Napríklad servotester rôznych foriem. Ja som sa dostal až k vytvoreniu malej RC súpravy, určenej na ovládanie modelov, postavených zo stavebnice Merkur Stručne zhrnuté, ide o RC súpravu pre 4 servá z modulom 2,4Ghz, je použitá doštička Arduino Nano, napájanie 9V batériou, dosah cca 100m, čo v tomto prípade postačuje. Bral som do úvahy malú celkovú prúdovú spotrebu. Pri použití výkonnejšieho modulu s klasickou anténou by bol dosah cca 1000m.No výrazne by stúpla spotreba čo by už batéria neuniesla.
Prijímač je tvorený doštičkou Arduino Nano a 2,4Ghz modulom . Ochrana proti rušeniu je tvorená v samotnom kóde (heslom), ktoré sa ľubovolne zadá pri tvorbe kódu.
Teda len ten prijímač bude fungovať, ktorý bude mať rovnaké heslo ako je zadané vo vysielači.
Pre prípadných záujemcov o platformu Arduino uvádzam podľa mňa najlepší e-shop: https://laskarduino.cz/ A na webe je množstvo rôznych návodov a kódov napr http://www.electronoobs.com/eng_robotica_tut5_2_1.php
Viem, že sa nejedná o žiadnu prevratnú vec, no aj v dnešnej dobe je to pekná zábavka

Môj navod na stavbu najdete tu: https://blog.laskarduino.cz/projekt-rc-arduino/


4kanalova RC súprava Zapojenie modulov prim

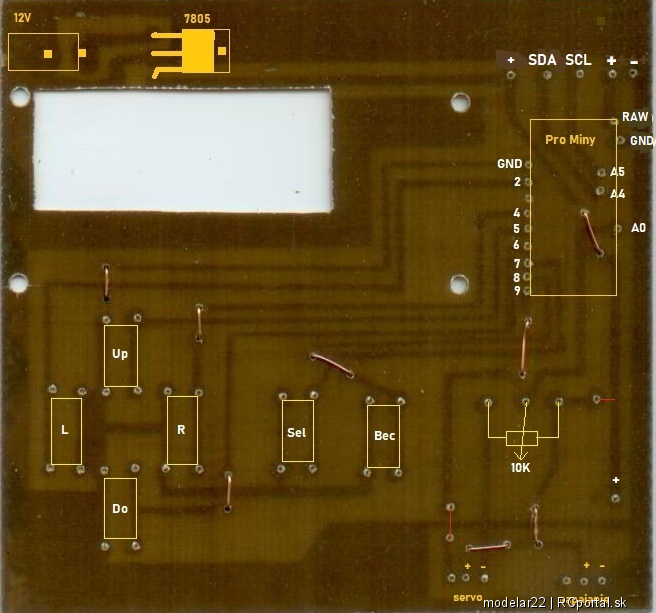

Doštička ARDUINO NANO Plošáky

prostredie IDE


Model zo stavebnice MERKUR

Posledná verzia jednopalcového mini vysielača



Da sa osadiť aj silnejším modulom z dosahom 900m nap. 4x AAA bat.



5kanal. príjimač Arduino



Postavil som aj servotester meria uhol a ESC serva kod na stiahnutie:
http://www.electronoobs.com/eng_arduino_tut90.php


1 2
Autor Správa
modelar22
modelár

Príspevkov: 32

Moje modely
Poslať správu
Správa zaslaná: 23. 9. 2021 o 14:06 | odkaz na príspevok
Perfektný krížový ovládač pre Arduino riešenia . Ma 5k potenciometre a voliteľnú aretáciu plynu prepínačom zhora.
https://www.laskarduino.cz/krizovy-ovladac-pro-dalkova-ovladani-3d42a4-3010-b5k--15-75--/
