Beljajev DB LK

Technické parametre

Výrobca:	vlastná konštrukcia	Rozpätie:	2240 mm	Hmotnosť:	2930 g
Kategória:	Lietadla - elektrické	Dĺžka:	0 mm	Materiál:	styrodur, preglejka, sklenná tkanina 33g
Motor:

Popis

Tak opäť niečo z ruskej produkcie. Predlohou je sovietsky bombardér z 1938. Ide o prototyp, ktorý bol testovaný s veľmi dobrými letovými vlastnosťami. Vojna prerušila jeho vývoj. Keď sa Nemci priblížili k Moskve, stroj bol zlikvidovaný, lebo ho nedokázali dostať viac do vnútrozemia. K stavbe: Mám v pláne šestinovú skoromaketu r. 3600 mm. Vzhľadom na to, že ide o komplikovanú predlohu s množstvom technických otázok, rozhodol som sa zhotoviť najprv "pokusného králika", kde vychytám nedostatky a na základe zistení sa pustím do stavby. Tento prototyp ma rozpätie 2240 mm ma autostabilný profil z dielne p. Janiša a na tento víkend bol plánovaný zálet. Žiaľ, veľmi fúkalo, tak som neriskoval. Pri pojazdových skúškach mi nedalo a pridal som troška viac. Model sa s ľahkosťou odlepil od zeme a letel síce len tesne nad zemou, ale pekne rovno. Ubral som, predsa len vietor bol veľmi silný a nechcel som riskovať. Je velmi reálne, že by mal byť celkom lietavý. Držte palce

ID Modelu: AM7046 | Zobrazenia: 7888 | Pridané: 8. 5. 2016 o 20:33 | Autor: rcpilotjan

1 2 3

Autor

Správa

BOravec
modelár

Príspevkov: 576

Moje modely
Poslať správu

Správa zaslaná: 10. 5. 2016 o 15:34 | odkaz na príspevok

rcpilotjan:

Páčia sa mi ruské dizajny. Pred druhou vojnou tam bol kopec krásnych motívov, z ktorých čerpám. Dokumentácie je síce ako šafránu, ale keď je aký taký trojpohľad, tak sa dá. Dnes by som s ním mal brázdiť oblohu, tak dúfam, že inde ako na oblohe brázdy nebudú.

Kedysi sme na škole odoberali ruský časopis "MODELIST KONSTRUKTOR" myslím, že vychádza aj dnes. Výkresy tam boli vždy veľmi kvalitné a podrobné.

Bydlisko: Bratislava

Súhlasím +0 (?)

rcpilotjan
modelár

Príspevkov: 56

Moje modely
Poslať správu

Správa zaslaná: 11. 5. 2016 o 09:38 | odkaz na príspevok

Včera, za výdatnej podpory kolegov z klubu, som zrealizoval zálet. Na moje prekvapenie to nebolo až také zlé. Trocha som zápasil s ťažiskom, hlavne keď som zavrel podvozok. Posunul sa na vypočítanú vzdialenosť od nábežky, ale to už bolo veľmi v zadu. Taktiež expa boli vyššie. Už sa teším na ďalší let. Som presvedčený, že po doladení to bude pohodové ero.

Sorry za kvalitu videa, ale zhodou okolnosti sa muselo tociť len na mobil.
https://www.youtube.com/watch?v=TlYt1AZoQqw

Súhlasím +0 (?)

Michal1PA
modelár

Príspevkov: 297

Moje modely
Poslať správu

Správa zaslaná: 11. 5. 2016 o 09:58 | odkaz na príspevok

Ahoj
je to paráda.
Michal

Bydlisko: okr.Pieštany, ( 66 rokov)

Súhlasím +0 (?)

pf1960
modelár

Príspevkov: 739

Moje modely
Poslať správu

Správa zaslaná: 11. 5. 2016 o 14:19 | odkaz na príspevok

Pekné - krásna a netradičná predloha, vlastná stavba - všetko super.

Bydlisko: Zilina ( 64 rokov )

Súhlasím +0 (?)

MikiVT
modelár

Príspevkov: 55

Moje modely
Poslať správu

Správa zaslaná: 12. 5. 2016 o 08:08 | odkaz na príspevok

... ten "pokusný králik" by bol pre iného modelára vrcholom jeho modelárskej kariéry. Tešíme sa na 3600 mm

Bydlisko: Vranov nad Topľou ( 60 rokov )

Súhlasím +1 (?)

Milan-H
modelár

Príspevkov: 111

Moje modely
Poslať správu

Správa zaslaná: 12. 5. 2016 o 15:08 | odkaz na príspevok

Krásne lieta .. super, veľa šťastných pristátí
normálne dostávam chuť na niečo podobné

Bydlisko: Nemce ( 56 rokov )

Súhlasím +0 (?)

rcpilotjan
modelár

Príspevkov: 56

Moje modely
Poslať správu

Správa zaslaná: 12. 5. 2016 o 21:56 | odkaz na príspevok

Po úprave ťažiska a doladení mixov k podvozku a plynu to začína byť lietadlo na príjemné polietanie. Pekne zvláda pomalý let aj pomalé zákruty, len si na nich musím zvyknúť. Je to už len na mne dostať ho čím skôr do rúk.
"Pokusný králik" splnil svoj účel. Verím, že mi ešte dlho bude robiť radosť, aj keď ja už myslím na ten ozajstný model v mierke 1:6 s r. 3600 mm. Dá sa povedať, že sa teším na zimu

Súhlasím +0 (?)

petog
modelár

Príspevkov: 353

Moje modely
Poslať správu

Správa zaslaná: 12. 5. 2016 o 23:00 | odkaz na príspevok

BOravec:

rcpilotjan:

Kedysi sme na škole odoberali ruský časopis "MODELIST KONSTRUKTOR" myslím, že vychádza aj dnes. Výkresy tam boli vždy veľmi kvalitné a podrobné.

Archív "MODELIST KONSTRUKTOR" http://hobbyport.ru

Bydlisko: Bratislava ( 52 rokov )

Súhlasím +0 (?)

rcpilotjan
modelár

Príspevkov: 56

Moje modely
Poslať správu

Správa zaslaná: 13. 5. 2016 o 01:36 | odkaz na príspevok

Ešte video, len sa veľmi nesmejte, učím sa zliepať nejaké celky na Youtube

https://www.youtube.com/watch?v=T_jSDrujzuA

Súhlasím +0 (?)

misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu

Správa zaslaná: 13. 5. 2016 o 08:38 | odkaz na príspevok

Je to super spracované, dostrihaj k tomu aj tie skúšky podvozku, tiež paráda

Palec hore

Bydlisko: Senec ( 44 rokov )

Súhlasím +0 (?)

Fasciman
modelár

Príspevkov: 916

Moje modely
Poslať správu

Správa zaslaná: 13. 5. 2016 o 19:32 | odkaz na príspevok

Len pre zaujímavosť, tu som objavil letové video modelu vetroňa, ktorý má tiež predlohu v tejto konštrukčnej kancelárii, proste Beljajev BP-3 v mierke 1:2

https://www.youtube.com/watch?v=DX8aDmfMT3k

Moc pekné !!!

Bydlisko: Banská Bystrica ( 53 rokov )

Súhlasím +0 (?)

rcpilotjan
modelár

Príspevkov: 56

Moje modely
Poslať správu

Správa zaslaná: 23. 5. 2016 o 22:02 | odkaz na príspevok

Prebehlo testovanie s protibežnými vrtuľami a musím povedať, že je to rozdiel na zemi aj vo vzduchu. Pri štarte to nikde nebočí, lietadlo ide ako po pravítku. Vo vzduchu je cítiť rozdiel v zatáčkach. Pri rovnakobežných boli zatáčky do ľava ostrejšie oproti pravotočivým. Tu však musím povedať, že motory sú len potlačené a do boku nie sú vyosené, tak asi preto ten rozdiel. Inak hore rozdiel nebol. Aj pri pristáti pri ľahkom pridaní plynu teraz ide pekne rovno, pred tým mi ho začalo točiť do ľava. Záver je ten, že protibežné tam už ostanú. Súčasťou bola aj skúška vzopätia. Žiadna vývrtka, len zkĺznutie a let bez motorov prebehol tiež veľmi plynule, takže veľká spokojnosť a dúfam, že pokiaľ nespravím jeho väčšieho brata, tak mi tento bude robiť radosť.
Prikladám video z testu https://www.youtube.com/watch?v=HnZsvCleUeI

Súhlasím +0 (?)

BOravec
modelár

Príspevkov: 576

Moje modely
Poslať správu

Správa zaslaná: 5. 6. 2016 o 08:38 | odkaz na príspevok

Škoda, že na tom videu sa pohybuje len malá bodka. Máte výnimočný model, chce to aj výnimočné video.

Bydlisko: Bratislava

Súhlasím +0 (?)

rcpilotjan
modelár

Príspevkov: 56

Moje modely
Poslať správu

Správa zaslaná: 29. 3. 2017 o 21:00 | odkaz na príspevok

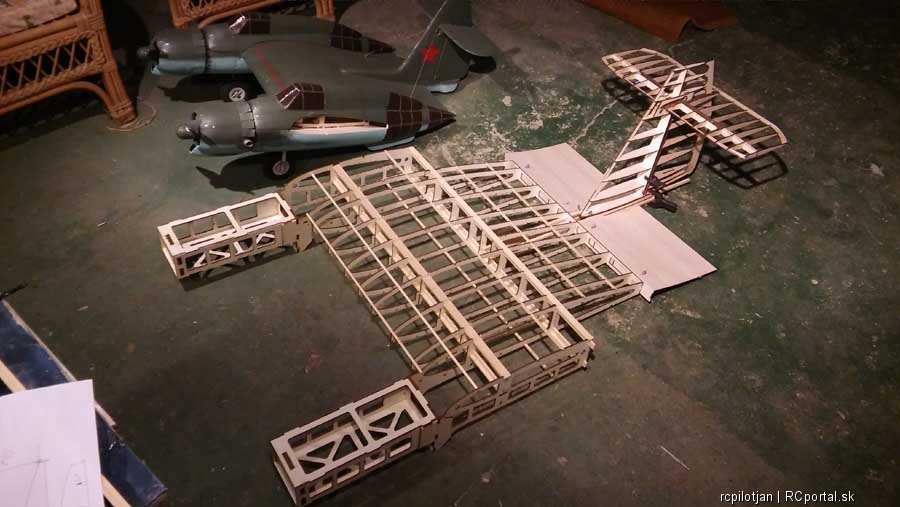

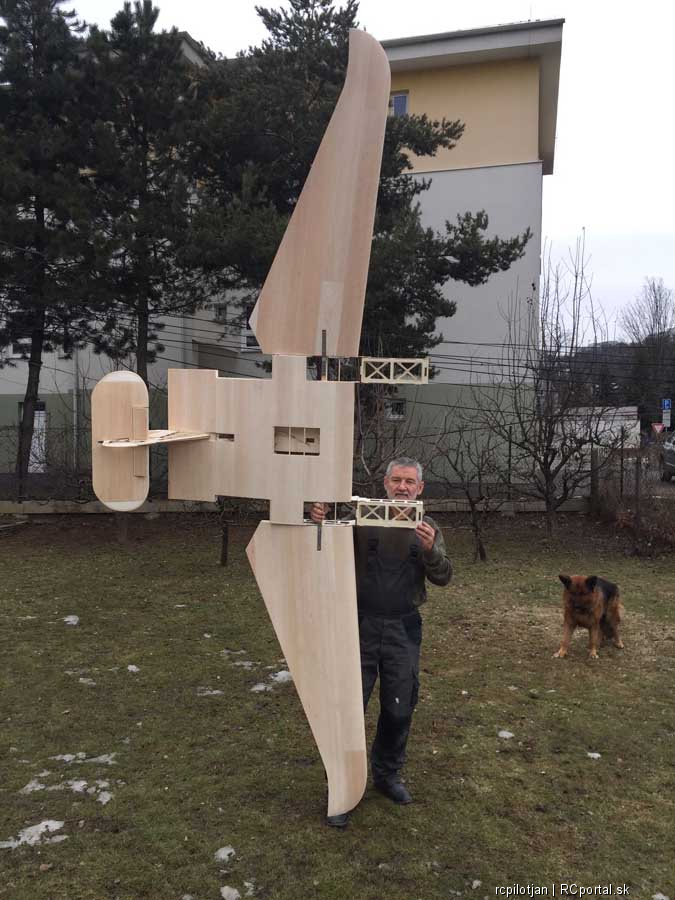

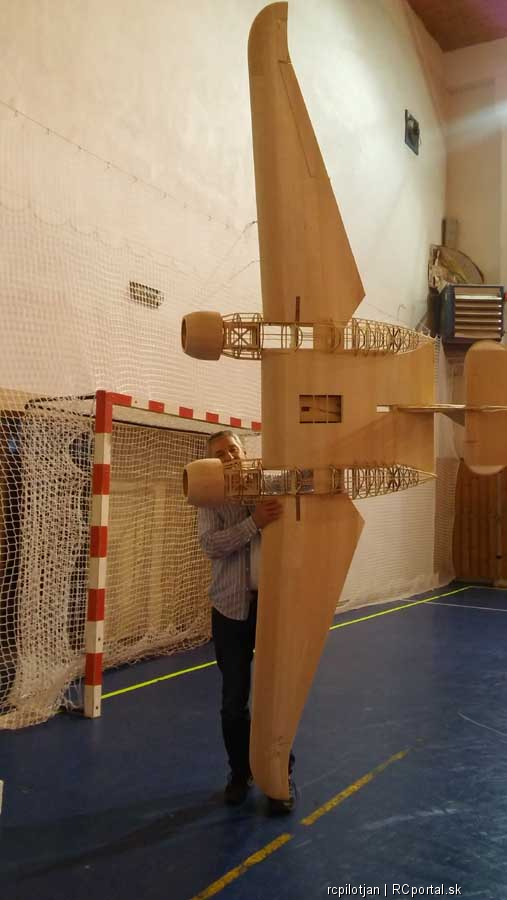

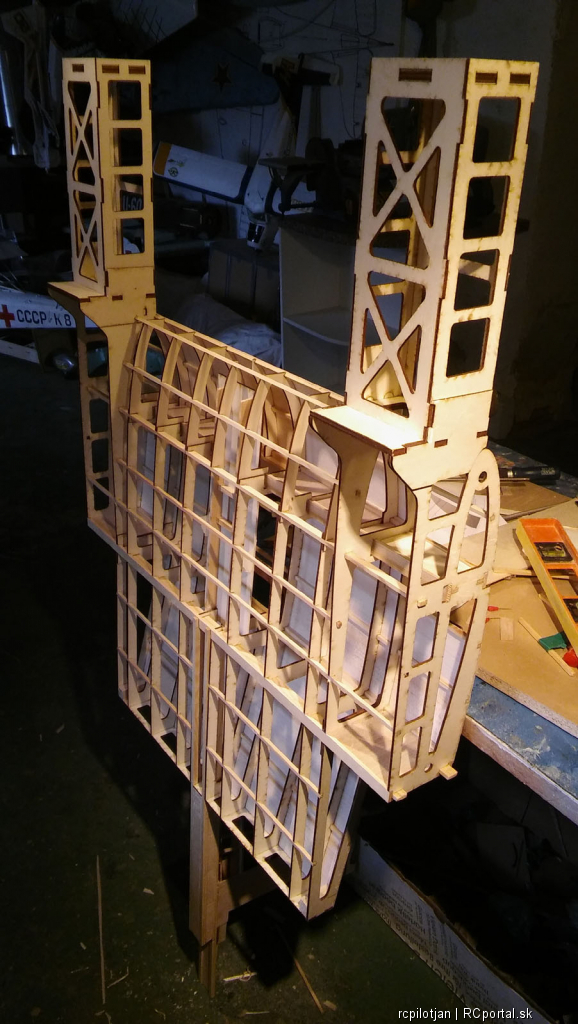

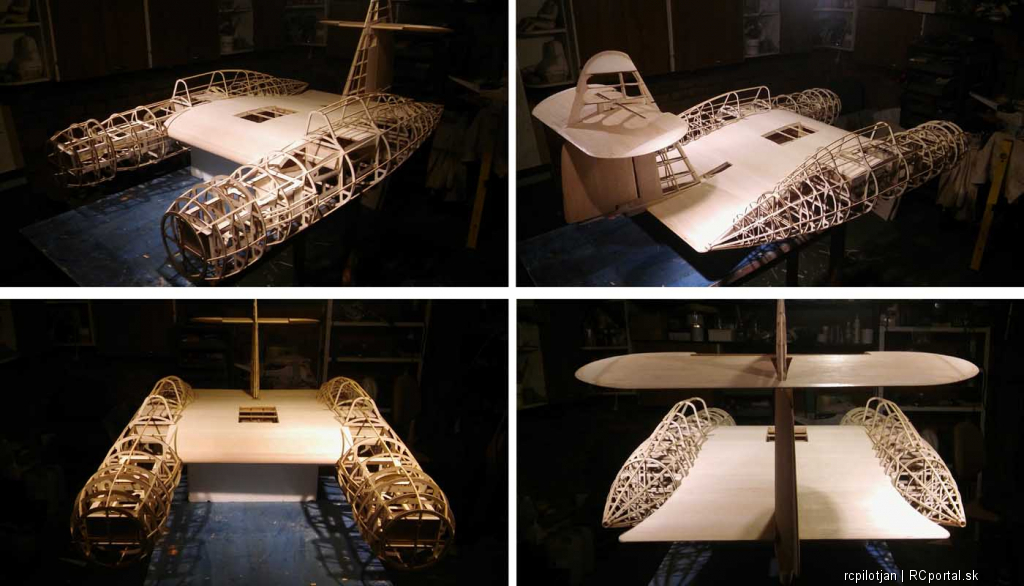

V novembri som začal pracovať na väčšom bratovi. Profily, uhly nastavenia budú presne ako na malom (osvedčili sa), konštrukcia sa zmenila, predsa len, je to už iná kategória.
