Technické parametre
Výrobca: Ja Rozpätie: 638 mm Hmotnosť: 0 g
Kategória: Lietadla - elektrické Dĺžka: 1022 mm Materiál: depron,smrek,balza,uhlík
Motor: ???
Popis

Keď som našiel plán na tento model tak som neodolal a hneď som si ho vytlačil. Rozpätie 638 mm má so stiahnutými krídlami a 1022 mm s roztiahnutými.
Plánik sa dá stiahnuť na stránke RC Revue a bol publikovaný v RC Revue 2/2010 ale je dosť zjednodušený a nie je tam všetko ako na pláne od Steve Shumate http://www.parkjets.com/f14-tomcat/

Zobraziť pokračovanie

ID Modelu: AM6266 | Zobrazenia: 3374 | Pridané: 15. 10. 2015 o 20:22 | Autor: PeePo

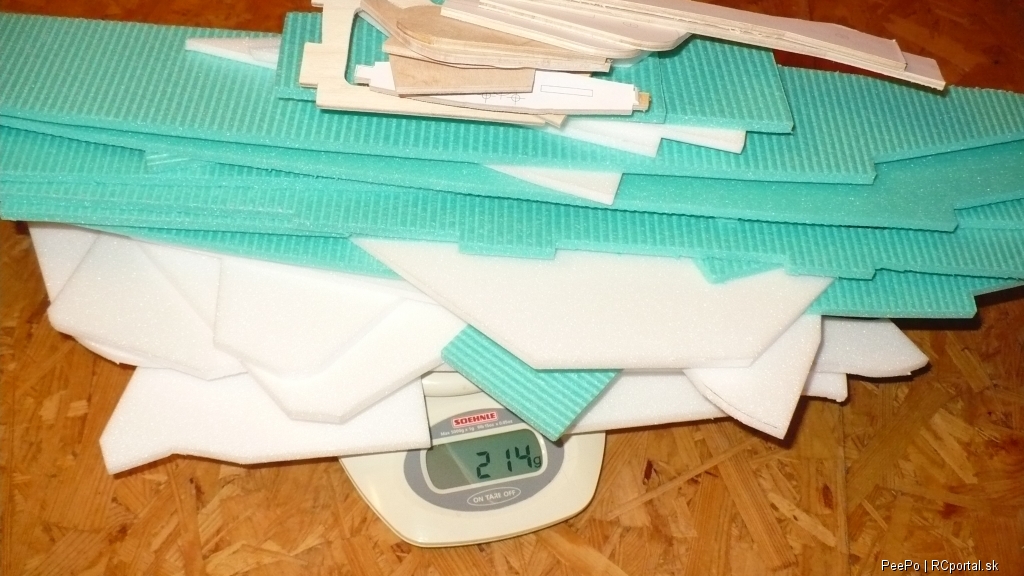

Výrezy…

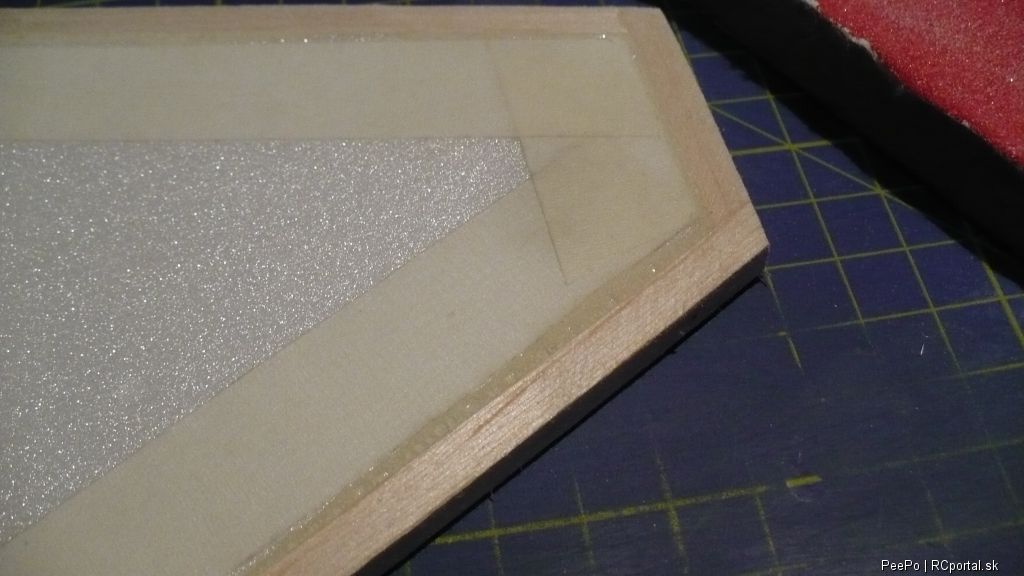

Výškovka oblepená ľahkou…

1 2
Autor Správa
PatrikM
modelár

Príspevkov: 76

Moje modely
Poslať správu
Správa zaslaná: 15. 10. 2015 o 23:24 | odkaz na príspevok
pekny projekt...aka ja predpokladana vaha?
Bydlisko: Žarnovica ( 35 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2015 o 08:48 | odkaz na príspevok
Váhu neviem vôbec, ešte som takýto park jet nerobil. Podľa časopisu píšu 700g bez podvozku a ja v pláne robiť podvozok nemám. Idem si ešte prečítať diskuziu na RC Groups, koľko im vyšla váha.
Bydlisko: Trenčín ( 30 rokov )
PatrikM
modelár

Príspevkov: 76

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2015 o 13:06 | odkaz na príspevok
moje sucko ma teraz do 600 gramov a lieta to super pozri v mojich modeloch su37 mk2. myslim si ze budes mat podobnu vahu aj vybava by sa mozno hodila.
Bydlisko: Žarnovica ( 35 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 27. 10. 2015 o 21:01 | odkaz na príspevok

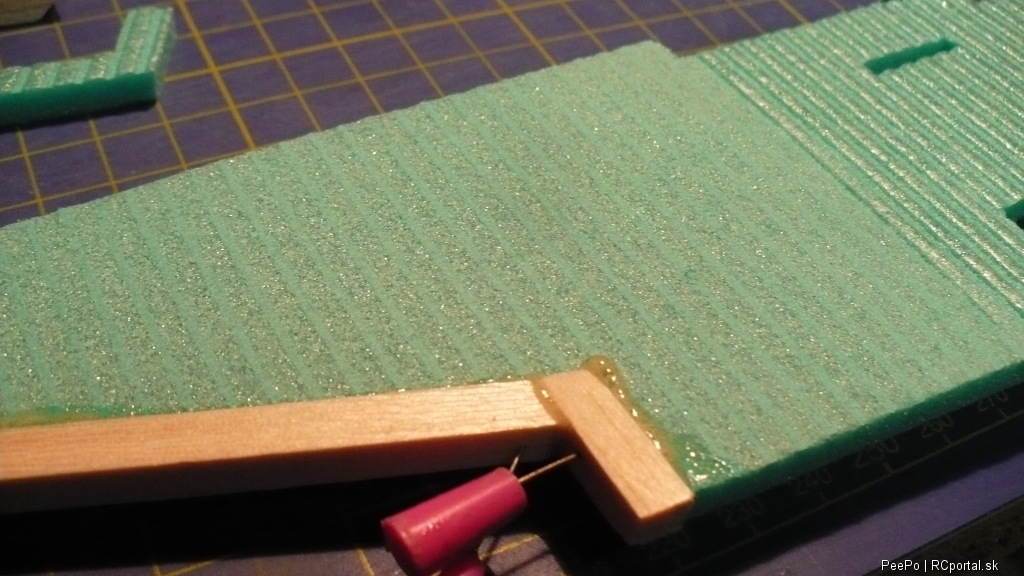

Pomaly pokračujem, dneska som podlepil spodok trupu a oblepil lahkou balzou 6x6mm výškovky. Smerovky budem obliepať tiež lahkou balzou 6x3mm, ale nosníky sa zatiaľ močia vo vode, aby som ich mohol ľahko ohnúť podľa smerovky. Zatial som si objednal uhlíkový profil do krídla http://www.peckamodel.sk/produkt/rc-modely-a-prislusenstvo/stavebne-materialy/uhlikove-trubky/606066-carbon-profil-square-round-vnejsi-ctverec-6x6mm-vnitrni-kruhovy-prumer-5mm .
Bydlisko: Trenčín ( 30 rokov )
pajlotmato
modelár

Príspevkov: 1475

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 08:51 | odkaz na príspevok
Držím palce, plány od Steve Shumate sú najlepšie čo sa parkjetov týka, postavil som od neho už dosť modelov rôznych veľkostí a nedám na ne dopustiť. Myslím si, že aj táto ako píšeš zjednodušená verzia bude pekná. Sú to také pekné pohodové éra ktoré sa dajú všemožne upraviť takže záleží na staviteľovi a pozerám na to, že máš peknú čistú tú stavbu. F-14tku postavil aj kamarát z VK a ja som ju zalietaval, perfektne sa s tým pristávalo na minimálnej rýchlosti takže nehrozia skoro žiadne poškodenia ak nie je nejaký tvrdý terén. V každom prípade ti odporúčam čo najviac šetriť váhu aj kvôli letovým vlastnostiam.
Bydlisko: Trenčín ( 35 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:03 | odkaz na príspevok
Ten plán z RC Revue je taký nekompletný, chýbali tam nejaké veci čo v originály od Shumateho sú. Tak som to podoplnal a doplnať ešte bude. Rád by som to postavil do takéhoto tvaru http://www.rcgroups.com/forums/showthread.php?t=652780 aj s osvetlením. Použijem 3mm LEDky a lakované kábliky. Bomby atď len keď bude Tomcat visieť na stene. Chcem sa s ním poriadne vyhrať
Váhu sa budem snažiť mať čo najnižšiu, tak asi laminovanie krídel a časti nad krídlom vypustím ako to robí ten v odkaze, uvidím.
Inak čím lepíte tieto parkjety? Zatial lepím len Purexom a Epoxidom, objednal som si http://www.peckamodel.sk/produkt/modelarska-chemia/lepidla/lepidla-kyanoakrylatove-sekundove/tar1007-sekundove-lepidlo-styro-peckalep. Uvidím aké bude.
Bydlisko: Trenčín ( 30 rokov )
chemistt
modelár

Príspevkov: 367

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:28 | odkaz na príspevok
Hmm zaujimavy napad akurat ked tak pozeram na ten plan.....tie kridla budu zavesene iba na tom jednom pante ?.....koli pevnosti v krute by som urobil ten zaves dvojbodovy asi

Ja osobne najviac lepim purexom....lebo ten sa vpeni do porov....kde epoxid len ostane na povrchu a potom sa niekedy z toho ten depron alebo podobna hmota len odlupne
pajlotmato
modelár

Príspevkov: 1475

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:35 | odkaz na príspevok
Ja osobne som parkjety lepil uhuporom, purexom a epoxidom, podľa toho aký to je spoj, epoxid minimálne len na tie najviac namáhané spoje lebo ten je najťažší, uhupor zase tam kde netreba brúsiť cez spoj lebo to robí žmolky a ja všetko brúsim do hladka a do oblúkov keď sa dá. Na rohy a tak je najlepší purex lebo sa dobre aj brúsi.
Bydlisko: Trenčín ( 35 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:38 | odkaz na príspevok
Keď sa to spraví presne a bez vôle tak by sa to nemalo prečo krútiť a časť odtokovky je aj tak stale vsunutá v trupe tak aj to nepustí krídlo aby sa krútilo.

A aj UHU Por sa dá kúpiť len v modelárstvach že? Epoxidom budem lepiť preglejkové časti.
Bydlisko: Trenčín ( 30 rokov )
pajlotmato
modelár

Príspevkov: 1475

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:47 | odkaz na príspevok
Dá sa kúpiť aj v Hornbachu a v českom OBI ktoré teraz u nás nahrádza bývalé BAUMAX...
Bydlisko: Trenčín ( 35 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 09:51 | odkaz na príspevok
Tak si počkám na OBI keď bude v Trenčíne.
Inak teraz sa oplatí ísť na šlahaný tmel do Baumaxu
Bydlisko: Trenčín ( 30 rokov )
misisko
modelár

Príspevkov: 864

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 14:18 | odkaz na príspevok
Zaujimavy projekt. Pekna predloha. Hlavne pridavaj fotky zo stavby. Som velmi zvedavy na vysledok. Hlavne ma zaujima ako sa bude chovat pri zmene sipu.
Bydlisko: Lipt.Mikulas ( 34 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 28. 10. 2015 o 21:28 | odkaz na príspevok
No dneska som si trošku pobrusil výškovky a zalepil predok trupu. Nasávanie vzduchu som tiež zosilnil balzou 6x6mm. Fotky sú v galérií.
Bydlisko: Trenčín ( 30 rokov )
PeePo
modelár

Príspevkov: 984

Moje modely
Poslať správu
Správa zaslaná: 30. 10. 2015 o 00:04 | odkaz na príspevok
Zajtra si musim kupit dalsi polystyren. Musim vyrezat nove vrchne a spodne casti motorov a upravit stred trupu aby som to dostal do tejtp podoby. Dufam, ze nebude vadit ked kusok za nasavanim vzduchu, tak ako mam zbrusene vrubkovanie dam prepazku a tam nalepku s lopatkami, aby to vela nebrzdilo pri lete.
Bydlisko: Trenčín ( 30 rokov )
pajlotmato
modelár

Príspevkov: 1475

Moje modely
Poslať správu
Správa zaslaná: 3. 11. 2015 o 09:58 | odkaz na príspevok
Zbytočná a dosť výrazná brzda, aj tak to vidno len na zemi, za letu si to nikto nevšimne, nedávaj to tam ak ti môžem poradiť, to bude odpor ako sviňa...
Bydlisko: Trenčín ( 35 rokov )
1 2
