Technické parametre
Výrobca: vlastná Rozpätie: 1707 mm Hmotnosť: 619 g
Kategória: Lietadla - vetrone Dĺžka: 834 mm Materiál: balza
Motor: Turnigy 2213/20
Popis

Guppy 2 je inovovaná verzia pôvodného Guppyho. Dizajnérom je Mitja Sršen zo Slovinska, odporúčam si pozrieť jeho stránky. Plány na tento model vetroňa som zakúpil priamo od Mitju, sú veľmi detailné, a to do takej miery že nie je potrebný návod, pretože väčšina vecí sa dá vyčítať z plánov. Model som staval z gruntu. Nechal som si vyrezať rebrá krídel na CNC hlavne kvôli presnosti. Chcel som si oživiť spomienky na časy modelárskeho krúžku, kde som staval modely Robin a Tigina z plastových rebier Modela. Zároveň som sa chcel veľa naučiť o balze, lepidlách, poťahovaní fóliou a konštrukcii modelov.

Stavba Guppyho 2 bola celkom jednoduchá. Najkomplikovanejšie časti boli krídla, ktoré sú trošku lomené a konce prekrútené do negatívov. Obával som sa trupu ale ten bol bez akýchkoľvek problémov postavený. Celkovo mi stavba trvala niekoľko týždňov hrubého času, ale ak máte voľno, dá sa postaviť do týždňa. Cenovo ma holý model (ARF) vyšiel na cca 56 EUR. Nepočítam lepidlá, iba stavebný materiál, uhlík, bižutériu, plán a fóliu, práve spomínaná fólia je z HK a musím povedať, že sa s ňou pracuje veľmi dobre.




Základné údaje o mojom lietadle:
Rozpätie: 1707 mm
Dĺžka: 834 mm
Letová váha: 619g
Plocha krídel: 22,4 dm2
Plošné zaťaženie: 27,6 g/dm2

Použitá elektronika:
motor Turnigy 2213 20turn 1050kv 19A Outrunner
sklopka Aeronaut Cam Carbon 9,5x5 a alu kužeľ 30mm s 35mm trámcom
výškovka a smerovka HXT900 9g / 1.6kg / .12sec Micro Servo
krídleká Turnigy 1440A Servo 4.4g/0.8kg/.10sec (V2)
regulátor TURNIGY Plush 25amp Speed Controller
batéria Turnigy nano-tech 1300mah 3S 25~50C Lipo Pack

Zálet bol s obavami, pretože som vkladal do modelu veľa času a nádeje, no oplatilo sa! Guppy lieta krásne. Má veľmi tenký profil krídla, zmestia sa mu doň najhrubšie 9mm servá. Pri nízkych preletoch krásne sviští, nepozorujem ani pád po krídle, iba sa zhúpne dole, naberie rýchlosť a znovu letí. Má skvelú kĺzavosť, na každé pristátie som bol dlhý, prípadne nalietaval odznova z väčšej diaľky.

Ak teda niekto váha nad stavbou modelu, nech sa do toho s radosťou pustí. Odmenou mu bude krásny model. Neskôr pridám fotky do webalbumu a snáď bude aj video.





Video z lietania:

odkaz na Youtube

ID Modelu: AM740 | Zobrazenia: 21830 | Pridané: 18. 5. 2011 o 21:43 | Autor: DaggyMAC

1 2 3
Autor Správa
samosadovsky
modelár

Príspevkov: 192

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 12:25 | odkaz na príspevok
Dakujem


Uz som ju navliekol do ponozky
Bydlisko: okres Nitra ( 22 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1734

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 13:50 | odkaz na príspevok
V ponožkách je veľa umeliny, môže sa stať, že sa začnú pripiekať, to ťa žena nepochváli. Skôr použi staršie spodné prádlo, nejaké boxerky alebo plachťáky od manželky Tým ťa tiež nepochváli, ale aspoň sa ti nepripečie žehlička. Ja som jeden čas používal kancelársky papier, ak papier hnedne, tak je vysoká teplota.
Bydlisko: PB ( 38 rokov )
samosadovsky
modelár

Príspevkov: 192

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 17:48 | odkaz na príspevok
Zena este pocká lebo mám 13 a tak neaké boxerky vyradím a to s tym papierom to stací A4 obycajný

Papier ste pouzili aj na potahovaní Guppyho
Bydlisko: okres Nitra ( 22 rokov )
palci72
modelár

Príspevkov: 1056

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 18:06 | odkaz na príspevok
DaggyMAC:
V ponožkách je veľa umeliny, môže sa stať, že sa začnú pripiekať, to ťa žena nepochváli.......

"Daggy"
Ja som napísal staršie bavlnené ponožky......a tie nie sú z umeliny.....
Bydlisko: Podkrivaň ( 52 rokov )
samosadovsky
modelár

Príspevkov: 192

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 19:01 | odkaz na príspevok
mám staré nie nové
Bydlisko: okres Nitra ( 22 rokov )
bororo
modelár

Príspevkov: 71

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 21:47 | odkaz na príspevok
Fakt pekne video! Velmi zaujimave vobec ma nenudilo ako ine videa na jedno kopyto kde hladam letiace lietadlo s lupou a pozeram sa na bodku na oblohe.Pekne od startu az po pristatie a prekvapil ma zaber z lietadla.Super!
Lietadlo tiez krasne postavene.Drzim palce!
Momentalne sa zaujimam o moznosti riesenia ovladania vyskovky na Tckach aby som nemusel mat servo v smerovke.
Ako je to mas vyriesene?


Haha prave som si vsimol datum pridania.Ale ved to asi nevadi.
( 60 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1734

Moje modely
Poslať správu
Správa zaslaná: 11. 7. 2015 o 21:48 | odkaz na príspevok
Servo je v trupe pod krídlami, je vedené bowdenom cez chvost hore nad smerovku tak, aby bolo pred osou výškovky veľkým oblúkom aby nebol príliš veľký odpor prehnutia drôtu. Je to jednoduchý systém, ale treba to urobiť poriadne, až tam nie sú vôle.
Bydlisko: PB ( 38 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:03 | odkaz na príspevok
bororo:
Momentalne sa zaujimam o moznosti riesenia ovladania vyskovky na Tckach aby som nemusel mat servo v smerovke.
Ako je to mas vyriesene?

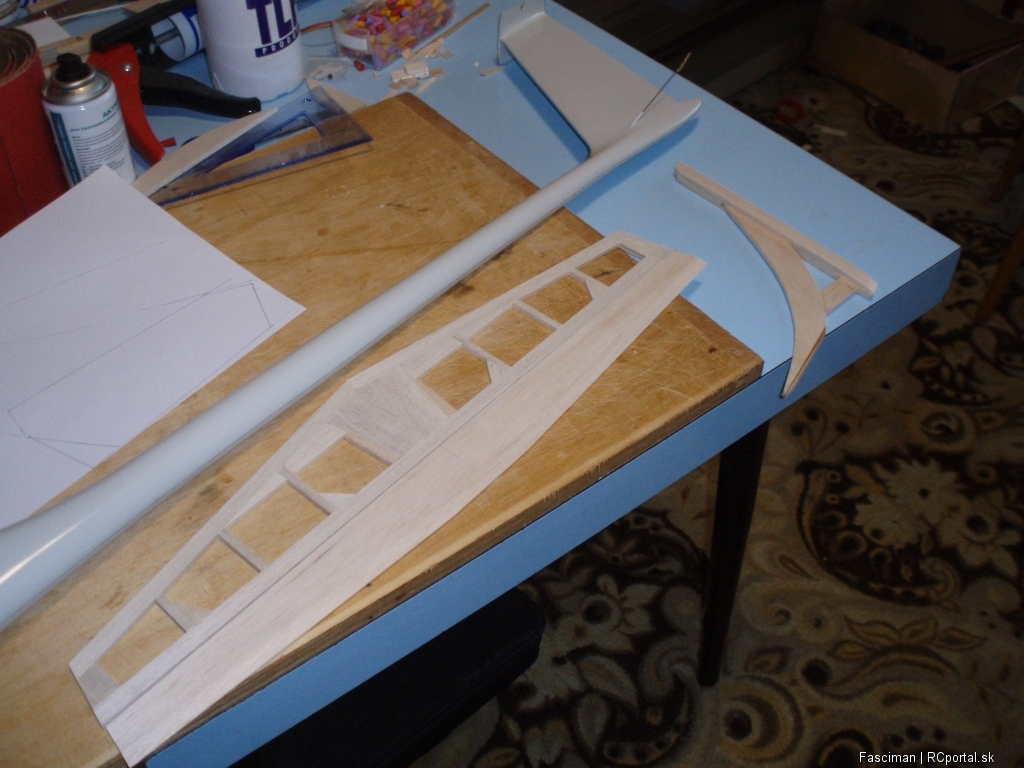

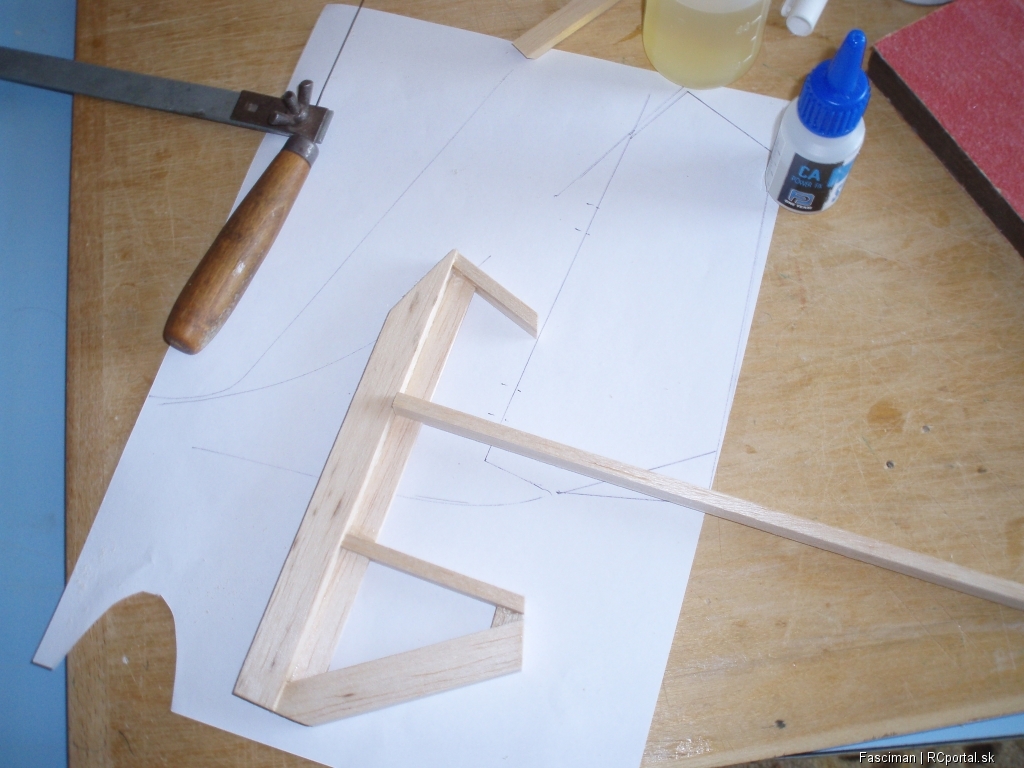

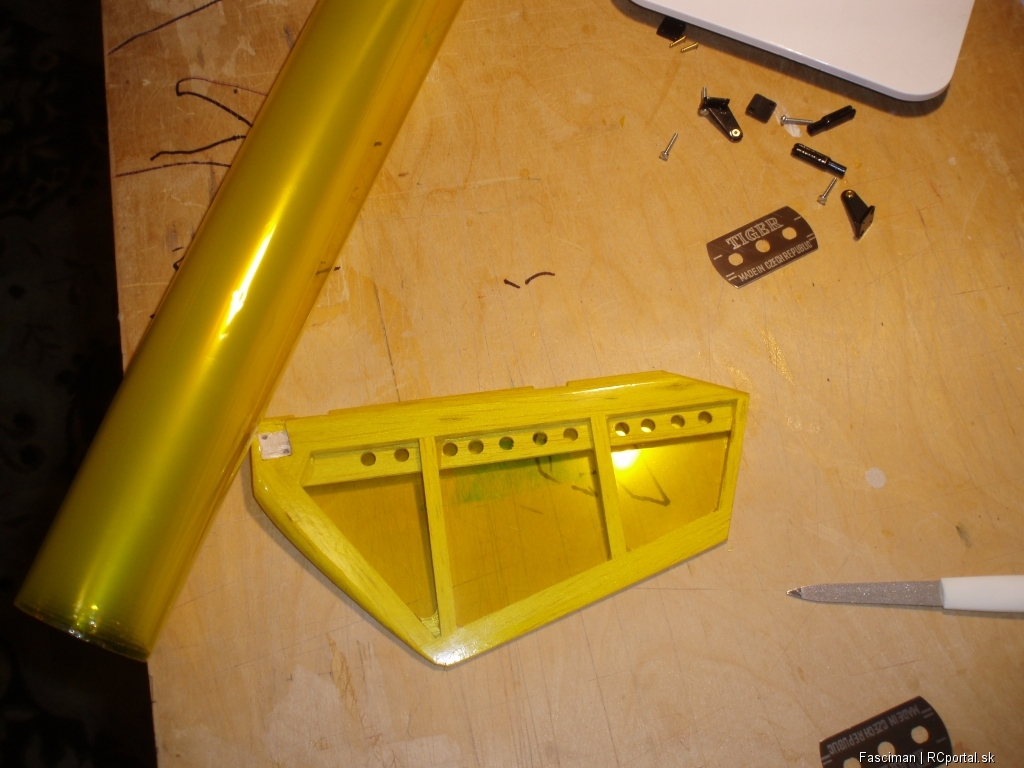

Ja to mám takto riešené:






DaggyMAC:
Servo je v trupe pod krídlami, je vedené bowdenom cez chvost hore nad smerovku tak, aby bolo pred osou výškovky veľkým oblúkom aby nebol príliš veľký odpor prehnutia drôtu. Je to jednoduchý systém, ale treba to urobiť poriadne, až tam nie sú vôle.


Ešte väčší oblúk sa dosiahne (a tým sa aj zmenší odpor v tiahle z ohybu), ak sa bowden vyvedie z kýlu do polohy až za osu výškovky (so skosením nábežky smerového kormidla. potom stačí drát len ohnúť na končeku o 90 stupňov a urobiť jeho ukotvenie do výškového kormidla (v mojom prípade len zasunuté do dierok pántu - vlepeného telesa inak otočného závesu kormidiel). Pre zmenšenie odporu pohybu drátu v tiahle možné použiť drát o priemeru 0,6 mm, to plne vyhovuje.
Bydlisko: Banská Bystrica ( 53 rokov )
VladoVrancik
modelár

Príspevkov: 1756

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:13 | odkaz na príspevok
[/quote]

Ja to mám takto riešené:






Fasciman z coho mas ten trup?
Bydlisko: Nove Zamky ( 53 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:28 | odkaz na príspevok
Trup je laminátový.
Bydlisko: Banská Bystrica ( 53 rokov )
VladoVrancik
modelár

Príspevkov: 1756

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:35 | odkaz na príspevok
Vyrabal si ho alebo je z neakeho vetrona?
Bydlisko: Nove Zamky ( 53 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:38 | odkaz na príspevok
Kúpil som ho za 15 éčok, asi v roku 2010. Ale bol robený iným modelárom, nie komerčne vyrábaný firmou.
Bydlisko: Banská Bystrica ( 53 rokov )
VladoVrancik
modelár

Príspevkov: 1756

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:42 | odkaz na príspevok
Velmi sa mi paci cely vetron si precizne vyrobil neprides s nim nahodou do Castej?
Bydlisko: Nove Zamky ( 53 rokov )
Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 08:51 | odkaz na príspevok
tomix:
Velmi sa mi paci cely vetron si precizne vyrobil neprides s nim nahodou do Castej?

Joj, dosť ďaleko. Možno niekedy. Vďaka za pochvalu.

Ale celý vetroň som nevyrobil ja. Navrhol a vyrobil som len chvostové plochy a potom prerobil staršie krídla na uchytenie polyamidovými šróbmi (inak také krídla ako si mal aj ty na tom kúpenom vetroni čo si mu rozbil čumák, potom si ho opravil, posunul ťažisko a dobre Ti lietal - z jednej konštrukcie modelára z Podbrezovej).
Bydlisko: Banská Bystrica ( 53 rokov )
VladoVrancik
modelár

Príspevkov: 1756

Moje modely
Poslať správu
Správa zaslaná: 12. 7. 2015 o 09:11 | odkaz na príspevok
Viem pametam sa len tvoj sa mi paci preto ze ma usi moj bol robeny do V to sa mi nepacilo,preto som ho vymenil uz je po dalsej havarii vo vzduchu mu vypovedal regulatortak zase rozbil cumak.
Inak ak by ta nahodou ten vetron omrzel vymenim ti ho za mojho Groba G-109
Bydlisko: Nove Zamky ( 53 rokov )
