Technické parametre
Výrobca: hacker Rozpätie: 2200 mm Hmotnosť: 800 g
Kategória: Lietadla - vetrone Dĺžka: 0 mm Materiál: balza,preglejka,folia
Motor: KD a22-20L
Popis

čaute pridavam sem môj nový model ktorí som dostal od kamarada ktorí konči s RC .Model bol havarovaní a opravovaní,teda stravení čisto nový trup .Model je osadený motorom mig 400 a regulatorom JES 250 a servami FLITE.Chcel bi som trup ponechat a dorobiť nejaké schopné kridlo aby to aj nejako vyzeralo.

ID Modelu: AM2339 | Zobrazenia: 6749 | Pridané: 7. 12. 2012 o 21:16 | Autor: marek-2954

1 2
Autor Správa
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 7. 12. 2012 o 22:53 | odkaz na príspevok
Chcem sa spítať možem napojit na ten regulator aj 2S lipolku ?

A ešte jedna otazka aký profil mám zvolit na kridla ked to chcem rozpetie okolo 1,8 metra trup má dlžku 1meter

A chcem to skôr na termiku
Bydlisko: špačince(24 rokov)
stanco1
modelár

Príspevkov: 341

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 08:59 | odkaz na príspevok
Na toto by som sebe dal E205 a konštrukčné krídlo ale ak je na foto rozpätie 1,8m tak ten trup by v pohodke zniesol aj 2,5m
Bydlisko: rajecke teplice-konská
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 18:59 | odkaz na príspevok
Nie na fotke je originál model ktorí mal rozpetie 1,2metra chcem bi som zvedšit rozpetie preto lebo tie kridla sa mi nepačia sú moc malé

Aten profil E205 je na termiku ?

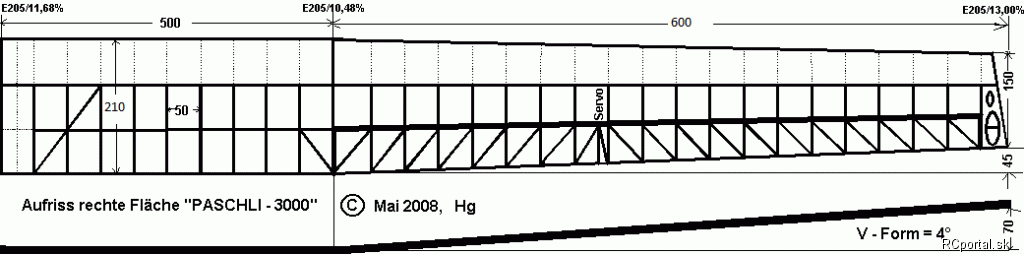

Našiel som jeden postup s profilom E205.Otazka zni mohol by som ten plan zmenšiť na 2,2metra a osadiť ho na môj model?
Motor to utiahne lebo ho budem meniť za KD A22-20L Brushless Outrunner Motor kotrí važi aj s regulatorom o 3 grami viacej ako mig 400.Tu je link na ten postup http://www.aero-hg.de/PASCHLI3000.html


tu mám profil kridla

A tu mám vibrati aj vzor kridel budem ich robit 2,2,metra dlhé...
Bydlisko: špačince(24 rokov)
stanco1
modelár

Príspevkov: 341

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 19:23 | odkaz na príspevok
V malom zmenšení plánu nevidím problém. Pomer trup/krídla u vetroňa býva cca 1x2, môže to byť aj úplne ináč avšak musíš zachovať nejakú rozumnú mohutnosť výškovky, výpočet je celkom jednoduchý, napríklad tu sa to riešilo.
E205 je hlavne spoľahlivý a na stavbu jednoduchý profil, či bude aj na termiku záleží do akej hmotnosti sa ty zmestíš
Bydlisko: rajecke teplice-konská
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 19:42 | odkaz na príspevok
Tak hmotnost počitam okolo 700-750g s motorom KD a 22-20L a baterkou 3s 2200mAh

Nevedeli by ste mi zmenšiť ten plán na pozadovanu velkosť
A ešte jedna otazka ake hrube rebra mám razat stačia z 3mm balzi
Bydlisko: špačince(24 rokov)
stanco1
modelár

Príspevkov: 341

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 19:56 | odkaz na príspevok
Rebrá by som dal z 2mm balzy, môže byť aj ľahká ale aby bola dobre rastená.
Samotná hmotnosť moc nehovorí, prepočítaj to na plošné zataženie, pri takomto rozpatí na termiku by to malo byť do 30g/dm2
Mám 2,5m vetroň s profilom E205 a plošným 40g, dá sa s tým aj termika ale nič moc.
Plán ti zmenšia všade kde robia reklamy...
Bydlisko: rajecke teplice-konská
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 20:13 | odkaz na príspevok
Ja viem ale beru nehorazne peniaze
Na tej stranke odkial osm zobral to kridlo to je vypočitané a je to 25g/dm2 ale pri velkosti 3metorv tak tuto to bude o niečo viacej počitam tak 30-35g
Bydlisko: špačince(24 rokov)
Michal1PA
modelár

Príspevkov: 297

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 20:41 | odkaz na príspevok
A čo tak, papier ceruzka a pravítko?
Bydlisko: okr.Pieštany, ( 66 rokov)
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 20:44 | odkaz na príspevok
Až taky skusení modelar nejsom aby som si navrhol kridlo


A možno to aj skusim
Bydlisko: špačince(24 rokov)
Michal1PA
modelár

Príspevkov: 297

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 20:51 | odkaz na príspevok
Ale to krídlo už máš navrhnuté, len ho prekresli v mierke 1 ku 1, všetky údaje a rozmery už máš.
Bydlisko: okr.Pieštany, ( 66 rokov)
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 21:43 | odkaz na príspevok
však ano


Bude stačit vystuha jedna 5mm po celej širke kridla a druha 3mm z jednej strany a aj s druhej strany?

a potom ešte cez to uhlikovu trupku 6x5 na spojenie kridel
Bydlisko: špačince(24 rokov)
stanco1
modelár

Príspevkov: 341

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 22:06 | odkaz na príspevok
marek-2954:
však ano


Bude stačit vystuha jedna 5mm po celej širke kridla a druha 3mm z jednej strany a aj s druhej strany?

čo?
Trubku daj 10x9 ak tam vôjde
Bydlisko: rajecke teplice-konská
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 22:36 | odkaz na príspevok
Daťe sem prosím niekto ten profil E205 lebo s toho čo mám ja sa nedá nič spraviť

ale mislim vystuhy do polovic kridel a potom aby som tie kridla spojil tak dám uhlikovu trupku rozmislam že dám vedšiu do vnutra kridel a potom tenšiu ktoru zasuniem do kridel a tak ich spojim

Mám doma uhlikovu trubku 10x8 taka bude stačiť


Tak plán kridla je prekreslení pondelok pôjdem nakupit material a pustím sa pomaličky do stavby
Bydlisko: špačince(24 rokov)
stanco1
modelár

Príspevkov: 341

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 23:16 | odkaz na príspevok
marek-2954:
Daťe sem prosím niekto ten profil E205 lebo stoho čo mám ja sa nedá nič spraviť

ale mi vystuhy do polovic kridel a potom aby som tie kridla spojil tak dám uhlikovu trupku rozmislam že dám vedšiu do vnutra kridel a potom tenšiu ktoru zasuniem do kridel a tak ich spojim

Mám doma uhlikovu trubku 10x8 taka bude stačiť


Tak plán kridla je prekreslení pondelok pôjdem nakupit material a pustím sa pomaličky do stavby

možem ti to poslať ale musiš presne vedieť akú hĺbku a výšku má pri koreni, v strede a pri uchu....chceš torzku, alebo celopoťah?
Bydlisko: rajecke teplice-konská
marek-2954
modelár

Príspevkov: 807

Moje modely
Poslať správu
Správa zaslaná: 8. 12. 2012 o 23:20 | odkaz na príspevok
Chcem ten profil E205 clasik a budem obalovat balzou len kusok od nabežky
Ja potrebujem už len ten profil aby bol dlhy 210mm a potom s toho si to pozmenšujem na rozmeri ake budem potrebovat dalej

Plán som si nakreslil sám na presno trošku som ho upravil a je to zajtra ke dbudem mat doma fotak tak odfotím vyskovku smerovku trup a ten plán
Bydlisko: špačince(24 rokov)
