Kompresor z chladničky

Pridané: 30. 7. 2010 o 16:32 | ID článku: CLA29 | Zobrazenia: 82436x | Komentárov: 66 | Autor: demolator24

Zrušil som starú chladničku u babky a "zostal" mi kompresor. Poznamenávam, kým bol v chladničke, tak pekne fungoval aj chladil. Teraz som sa rozhodol, že túto vec využijem a chcem ho mať ako kompresor v dieľni len neviem ako zapojiť káble aby to fungovalo a teda nasávalo a tlačilo vzduch. Prelúskal som mojehobby.cz aj iné fóra lenže sa tam všade píše o rozbehovom kondenzátore a relé a neviem o čom ešte. Ak by sa tu našiel niekto, kto to už robil, rád by som spolu s radami na fóre túto vec spojazdnil. Kompresor som vymontoval bez násilia, včítane kábla z z vnútra chladnička kde bolo ovládanie na chladenie, osvetlenie...


Na prvom obrázku je zapojenie káblov nasledovne:
dolný rad - v poradí :voľný kontakt... modrý...zeleno/žltý...hnedý .............. je to prívod 220 V zo siete
hore - v poradí: čierny...modrý...zeleno/žltý...hnedý......odtiaľ je vedený kábel/bol/ do útrob chladničky k horespomínaným spínačom
Na druhom obrázku sú konce káblov z vnútra chladničky.
Moja otázka je nasledovná:
- je potrebný pre kompresor tento kábel???
- ktorý káblik treba spojiť s ktorým/farba k farbe/ aby sa motor rozbehol
Ako som spomínal, nemám s tým žiadne skúsenosti, bolo mi to ľúto vyhodiť kvôli funkčnosti. Kompresor je z chladničky Whirlpool.
Uvítam každú pomoc a radu, ktorá zastreší tento "projekt".

1 2 3 4 5
Autor Správa
VladoVrancik
modelár

Príspevkov: 1688

Moje modely
Poslať správu
Správa zaslaná: 29. 11. 2016 o 12:20 | odkaz na príspevok
Joba:
Aký je rozdiel medzi PNP a NPN okrem použitého tranzistoru ?


Ten snimac tlaku ci podtlaku nie je iba snimac je to multifunkcne zariadenie ktore dokaze merat tlak,napetie aj ine podla typu a toho na co si ho nastavite orem toho ma aj rozne vystupi ktore si taktiez viete nakonfigurovat sami
a rozdiel medzi PNP a NPN nema v tomto pripade zapojenia ziadny vyznam je to iba o vystupe ci sa tam objavi+ alebo - pre dalsie vyuzitie v elektronike



Este by som dodal popis:E- emitor vystup + - podla toho ci je PNP alebo NPN
B-baza napajanie-
C-kolektor napajanie +
Bydlisko: Nove Zamky ( 48 rokov )
daggerf102
modelár

Príspevkov: 63

Moje modely
Poslať správu
Správa zaslaná: 20. 12. 2016 o 20:41 | odkaz na príspevok
Jakub1990RUS:
Dobrý den koukám že se vtom hodně vyznáte tak bych potřeboval poradit jaky kabely přepojit aby fungoval ten kompresor.Neodpojeval sem to sám tak nevim jek to zapojit je tam jenom ten malý slaby kabel to je asi přivod ale nevim na co je ten velký?Děkuji za radu.

bože čo tu riešite PNP NPN tranzistory. Je v tom kompresore obyčajný sinchrony motor, potrebuje oddialiť fázu a 90 stupnov na to je ten kondenzátor tak fazu hnedý kabel nan modrý nulu na svorku kde vychádza kabel z motora a ked chces mat bezpecnosť zlto zelený na kostru. Fungovalo mi to 10 rokov kým neprdla menbranka v kompresere a Pilotku pistol s 0,8mm triskou utiahol a zasobníkom zo starého hasičaka.







tak hnedý(čierny) na hnedý, modrý na modrý, žlto zelený na žlto zelený. Ak máš originálnu predlžovačku, nemaš čo riešiť čo aká farba čo znamená. sekni tam kde je samica a kable majú tuto farbu. Je to dané normou.
Bydlisko: Ružomberok ( 49 rokov )
eskeip
modelár

Príspevkov: 2

Moje modely
Poslať správu
Správa zaslaná: 24. 3. 2018 o 13:14 | odkaz na príspevok

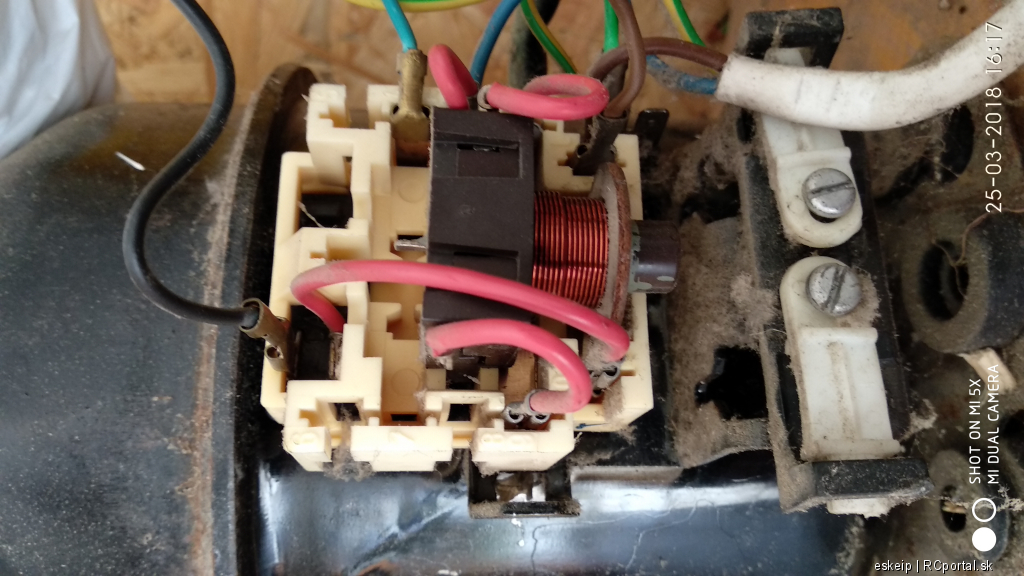

Zdravim, vedeli by ste pomoct so zapojenim tohto komprespra z chladnicky calex? Ma tam dost vela tych kontaktov.... A nenasiel som tu ziadne podobne zapojenie...
Joba
modelár

Príspevkov: 1381

Moje modely
Poslať správu
Správa zaslaná: 24. 3. 2018 o 17:07 | odkaz na príspevok
Skús to lepšie nafotiť
.....sú tam dva káble jeden bude prívod a druhý zrejme od termostatu ,daj ich dole z príchytiek a roztiahni drôty aby bolo vidieť ktorý kam smeruje.
Bydlisko: Bratislava -Karlova Ves ( 53 rokov )
eskeip
modelár

Príspevkov: 2

Moje modely
Poslať správu
Správa zaslaná: 25. 3. 2018 o 16:22 | odkaz na príspevok
maxim
modelár

Príspevkov: 323

Moje modely
Poslať správu
Správa zaslaná: 27. 3. 2018 o 17:10 | odkaz na príspevok
Ak je spodny kabel pri svorke privod tak hnedy z privodu zapoj namiesto cierneho a ten vrchny kabel cely vyhod.
Bydlisko: Pezinsko ( 51 rokov )
marek4444
modelár

Príspevkov: 320

Moje modely
Poslať správu
Správa zaslaná: 27. 3. 2018 o 18:14 | odkaz na príspevok
Alebo medzi ten čierny a hnedý daj vypinač a všetko ostatné ako písal maxim ...
Bydlisko: Nová Dedina pri Leviciach ( 44 rokov )
modelar22
modelár

Príspevkov: 22

Moje modely
Poslať správu
Správa zaslaná: 3. 4. 2018 o 07:54 | odkaz na príspevok
Ja som použil jednoduché riešenie vychadzajúce z toho že kompresor z chl dá síce tlak asi 8bar ale ma malí prietok (l/s) Tak som medzi kompresor a tlakovú nádobu zaradil regulačný ventil kde sa dá regulovať tlak aký potrebujem od 1 až 8 bar a keď kompresor natlačí nastavený tlak ventil začne vypúšťať prebytočný tlak. Pri veľkom kompresore by to takto nemohlo fungovať lebo ventil by to nestihal vypúšťať.
odporúčam občas cez nasavací otvor streknúť olej . Nakoľko ide o piestový kompresor.



( 60 rokov )
mato321
modelár

Príspevkov: 178

Moje modely
Poslať správu
Správa zaslaná: 6. 4. 2018 o 21:31 | odkaz na príspevok
Neviem ako do novych kompresorov mozno tie vyzaduju olej ako sa tu uvadza casto ale do stareho myslim typu co este niekedy velmi davno skonstruoval moj otec sa nikdy nic nestriekalo a natlacil tisice a tisice litrov a slape dodnes
Ja osobne vlastnim 2 kompresory 415lit/m a 200lit/m a regulacny ventil som nikdy nepocul prepustat vzduch ani tie co sucastou kompresoru ani doplnkove z odkalovacom primazavacom akurat na tych doplnkovych je max vstupny tlak 6.3bar
Bydlisko: BA ( 37 rokov )
Joba
modelár

Príspevkov: 1381

Moje modely
Poslať správu
Správa zaslaná: 7. 4. 2018 o 06:15 | odkaz na príspevok
mato321:
Neviem ako do novych kompresorov mozno tie vyzaduju olej ako sa tu uvadza casto ale do stareho myslim typu co este niekedy velmi davno skonstruoval moj otec sa nikdy nic nestriekalo a natlacil tisice a tisice litrov a slape dodnes

No možno otec ani nevedel že treba olej a kompresor je tak volný že ani nepotrebuje alebo tam nejaký zbytok zostal.
Zatiaľ chladničkové kompresory potrebujú olej a dokonca aj tie staré .
Bydlisko: Bratislava -Karlova Ves ( 53 rokov )
mato321
modelár

Príspevkov: 178

Moje modely
Poslať správu
Správa zaslaná: 7. 4. 2018 o 09:55 | odkaz na príspevok
Tazko povedat ci vedel ci nie ale jedine co viem je ze to neriesil stary kompresor zo starej ladnicky nejak ani nieje co riesit si myslim ten vykon je tak malinky a tak pomaly tlaci to je original kutilska zalezitost ked si ho clovek vytuninguje zasobnik tlakomery ventily a podobne
Bydlisko: BA ( 37 rokov )
Gameplayer
modelár

Príspevkov: 1

Moje modely
Poslať správu
Správa zaslaná: 8. 4. 2018 o 14:52 | odkaz na príspevok
Vie mi niekto doporučiť aký olej je najlepší do chladničkového kompresora ?
abe1
modelár

Príspevkov: 231

Moje modely
Poslať správu
Správa zaslaná: 4. 8. 2018 o 12:10 | odkaz na príspevok
podla toho aku ma motokompresor chladiacu zmes sa dava olej mineral niskotuhnuci alebo esterovy liter asi 30€
Bydlisko: TN
Joba
modelár

Príspevkov: 1381

Moje modely
Poslať správu
Správa zaslaná: 6. 9. 2018 o 16:24 | odkaz na príspevok
Lepšiu vákuovačku ako z kompresoru som na vákuovanie pri laminovaní ešte nemal
Bydlisko: Bratislava -Karlova Ves ( 53 rokov )
abe1
modelár

Príspevkov: 231

Moje modely
Poslať správu
Správa zaslaná: 17. 9. 2018 o 19:59 | odkaz na príspevok
a aké si už skúšal?
Bydlisko: TN
