Pridané: 19. 6. 2018 o 17:51 | ID článku: CLA422 | Zobrazenia: 573x | Komentárov: 0 | Autor: dukes

Pozdravujem všetkých letcov!
Aj tento rok sme boli pozvaný na vystúpenie nášho RC modelklubu na deň detí a rozmýšľali sme čím spestriť našu prezentáciu.Náš kolega,tiež člen RC Portálu JurajB zostrojil peknú RC strigu a ja som sa pustil do výroby kontajnera na zhadzovanie cukríkov z letiaceho modelu lietadla.No žiaľ poveternostné podmienky boli zlé (fúkalo),takže RC striga bola len ako statická ukážka.Ja s kontajnermi namontované na Radiana som sa odvážil vzlietnuť 3x.Polovica pripravených cukríkov zostala v ešuse nezhodených!


Popis stavby kontajnera.

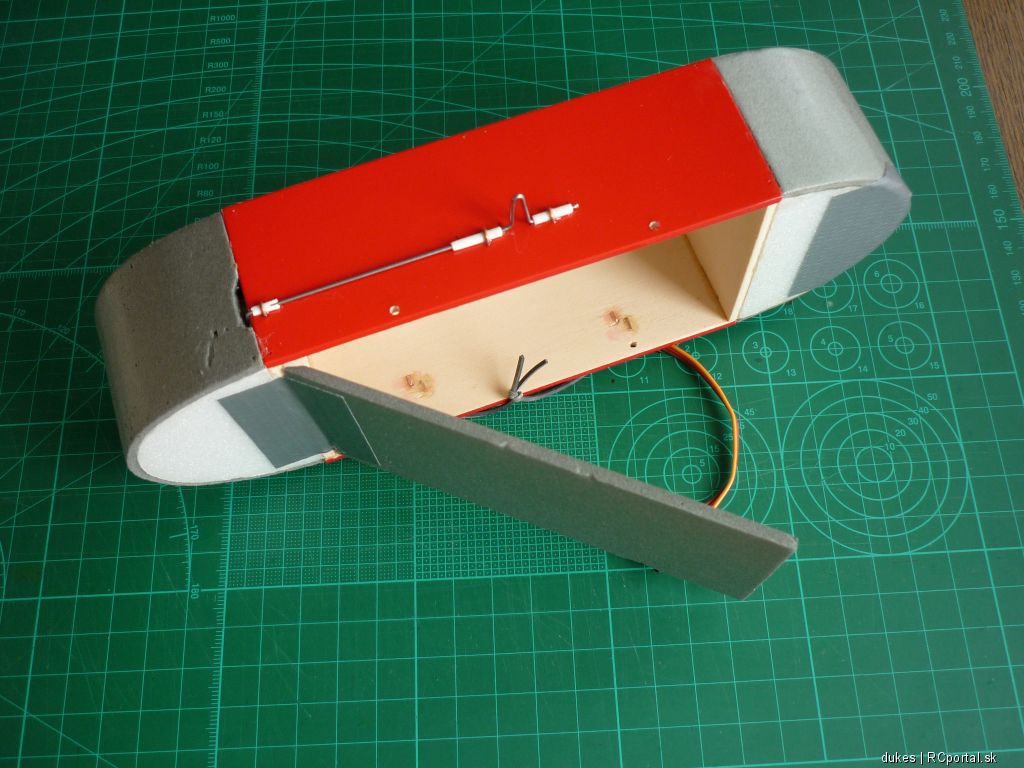

Ako základ kontajnera je z topoľovej preglejky 4mm.Samotný kontajner je otvorená krabica s rozmermy š65x d120x v40mm z 4mm topolovky.Sú lepené epoxidom natupo a držia dostatočne.
Oblúky som robil z 4mm depronu,ale pre väčšiu pevnosť by som nabudúce robil z ohnutej balzy.
Vypínaci mechanizmus je ohnutý z 1mm oceľ.drôtu uložený v trubičkách z bowdenu a spevnený medenými sponami 1mm,zalepené do steny krabičky epoxidom.Servá sú použité 9gr.čo úplne postačuje.Sú zapojené do Gear kanálu s použitím Y kábla.Obidva kontajnery sú konštukčne zhodné!
Otvorená časť kontajnera je uzavretá dvierkami z depronu na pátoch textilnej lepiacej pásky.Pútacie gumičky sú 1x1mm zaháčknuté na protilahlej strane vypínacieho mechanizmu.Steny a dno kontajnera treba mať čo nahladší,bez výstupkov,aby sa obsah mohol samospádom uvolniť.Povrchovú úpravu si urobí každý po svojom.Meral som cukríky na váhe,tak bez vážnejších zhoršení letových vlastností som naladoval 2x 40g (aj s krep papierom 20cm),to je asi za hrsť na každé krídlo,ale záleží aj od druhu cukríkov.Kontajnery sú uchytené na krídach šrubikom M3 približne v linii ťažiska.Špecifické je,že Radian má odvzdušňovací otvor na každej polovici krídla.Do dohto otvoru som zalepil epoxidom gulatinu z tvrdej balzy,v strede s otvorom pre M3,a zospodu matica M3.Tak je uchytený kontajner o krídlo.Len treba dať pozor na dĺžku šrubky M3 aby sa nedotýkal uhlíkovej spojky.Ak kontajner nepoužijete,šrubiky M3 dobre poslúžia ako zaistenie krídiel proti vysunutiu jemným dotiahnutím o uhlíkovu spojku na obidvoch krídlach.
Budem rád,ak tento článok pomôže niekomu v stavbe podobného zariadenia.Letu zdar!
