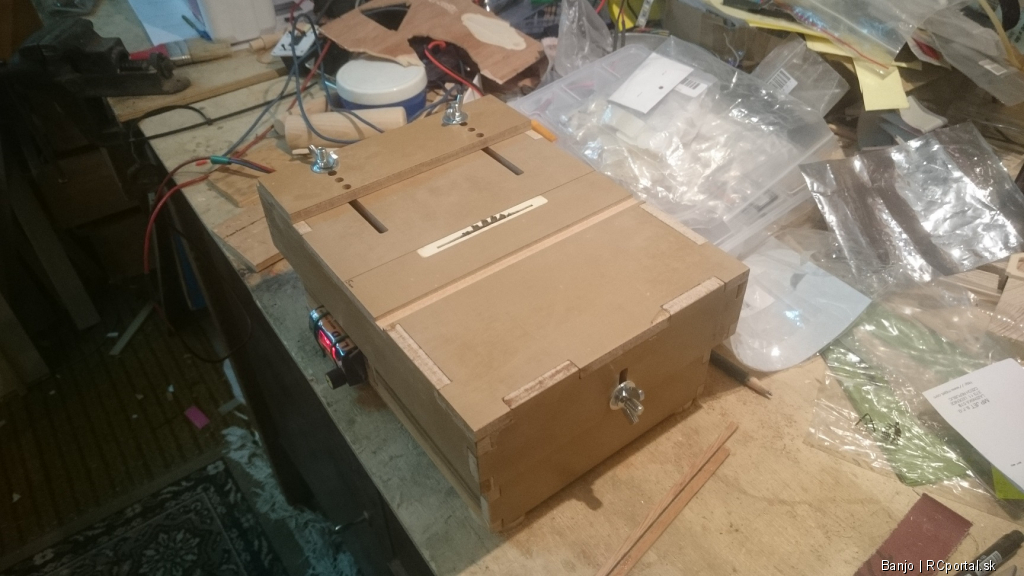

Mini cirkulára

Pridané: 14. 3. 2017 o 10:33 | ID článku: CLA377 | Zobrazenia: 14750x | Komentárov: 32 | Autor: jezzo01

Keďže som sa pustil do stavby mojej prvej plachetnice, tak došlo na otázku, z čoho urobiť palubu. Vďaka dobrým ľuďom sa mi do ruky dostala 2,5mm hrubá teaková dýha vo väčších plátoch.
Otázka nastala, ako dýhu rezať na 5mm široké plánky. Olamovacím nožíkom by som si veľmi nepomohol, takže odpoveď bola jasná – mini cirkulárka. Požičiavať som si ju nechcel, voľných 100€ nemám a tak som sa rozhodol si jednu vyrobiť.

Materiál, z ktorého som ju vyrobil:
- drevená krabička 31x21x13 cm od číňanca - 6€
- nejaká preglejka – mal som k dispozícii 4mm leteckú – skladové zásoby
- 18 V elektromotor zo starej aku vŕtačky
- napájanie – nevyužitý PC zdroj
- regulátor otáčok – 12V – 2,15€
- unášač vrtule na 5mm hriadeľ motora 1,68€
- 10cm pílový kotúč do flexky – 6€
- vymedzovacia podložka
- konektor na pripojenie zdroja 0,60€
- kolískový vypínač 1€

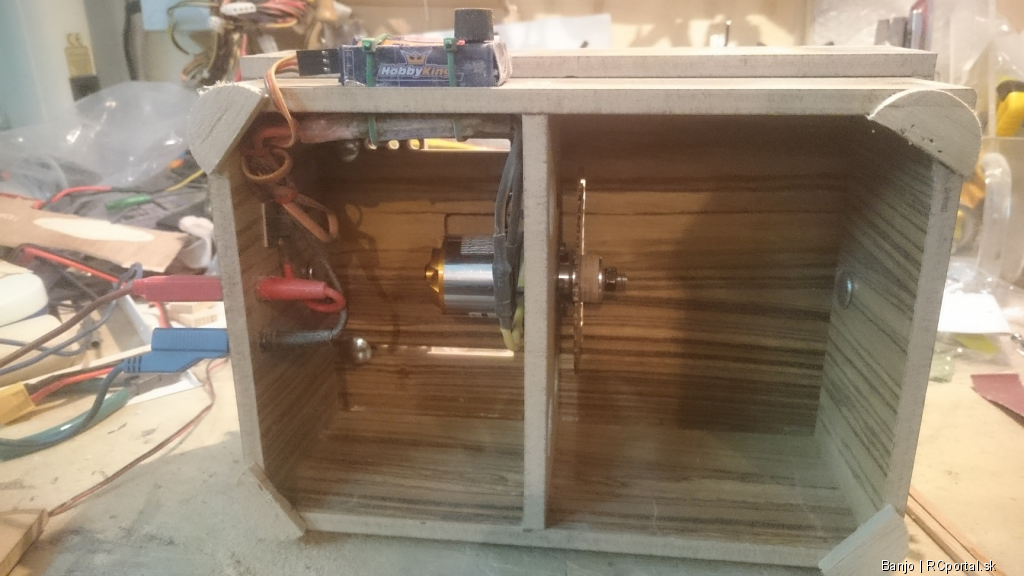

Zo 4mm leteckej preglejky som vyrobil stredovú priečku a výkyvné rameno, na ktorom je umiestnený motor. Rameno sa fixuje s troch polohách. Povodne som urobil nastavovanie pomocou nábytkárskej skrutky, ale nebolo to dostatočné pevné, tak preto to fixovanie. Možno časom prerobím na plynule nastavovanie. Všetko je to zatiaľ v polohe pokus – omyl.



Zdroj od PC má vlastný vypínač, takže bolo potrebne urobiť len jednu úpravu a to spojiť jediný zelený káblik s hoci ktorým čiernym, aby sa zdroj rozbehol.
Ujo google s týmto poradil. Je veľa návodov ako využiť taký zdroj.
V žltých kábloch je 12V, čierne sú stále mínus. Na tieto káble som napojil konektor na napájanie.


Do rohov krabičky som prilepil hranolčeky 1x1x4 cm s presahom asi 1 cm, tým fixujem pevne na miesto veko krabičky, aby sa nehýbalo a drží to poriadne.


Na pravej strane dole vzadu je vyvŕtaný otvor pre napájaci konektor.

Keďže zdroj od PC musí mať nejaký odber aby sa zapol, tak som na neho najprv napojil regulátor otáčok, ktorý ma malú led diódu, čiže má odber aj keď sa motor netočí a tým pádom sa spustí aj zdroj.
Regulátor je z Aliexpresu. Odtiaľ som objednal aj ďalšie dva pílové kotúče s priemerom 85 a 89mm.


Na plusový kábel k motoru je už len napojený vypínač a celá elektroinštalácia je hotová.

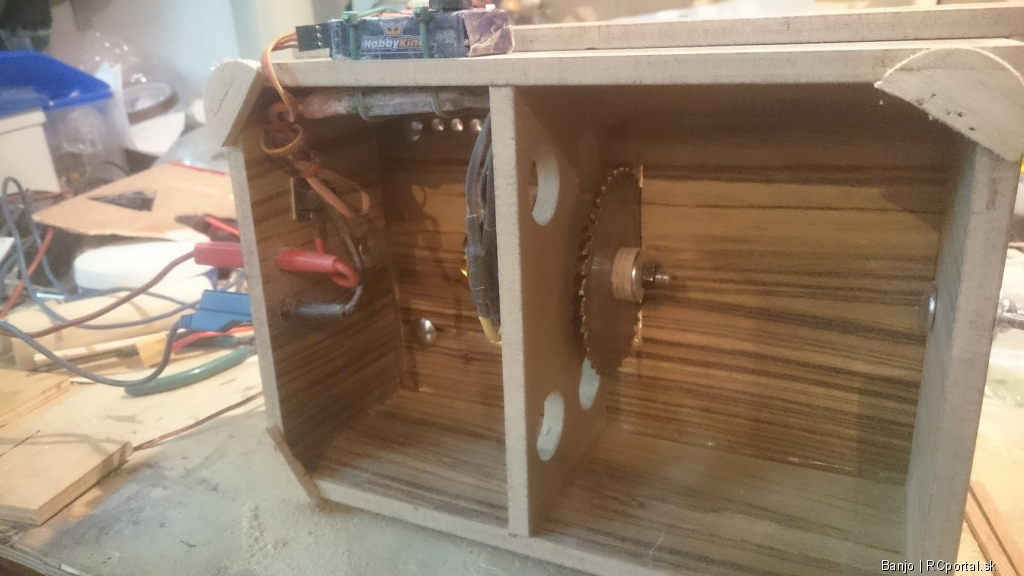

Vrtuľovým unášačom je na motor pripojený pílový kotúč.
Tu nastal problém. Hriadeľ unášača má priemer 9 mm, pílový kotúč má stredovú dieru s priemerom 22,2 mm. Nepodarilo sa mi v železiarstve zohnať vhodnú podložku s hrúbkou 1mm, tak som oslovil kamoša a on mi potrebnú podložku vyrobil (veľká vďaka Rišo ).


Ďalej stačilo už len pustiť pílu, priklopiť pomaly veko a kotúč si dieru vyrezal sám. Samozrejme dieru som opracoval pilníkom a zväčšil po oboch stranách, nech kotúč nedrhne o kraje. Zo spodnej strany vela je diera podlepená dvoma lištami 0,5x1cm pre spevnenie.

Prislušenstvo:

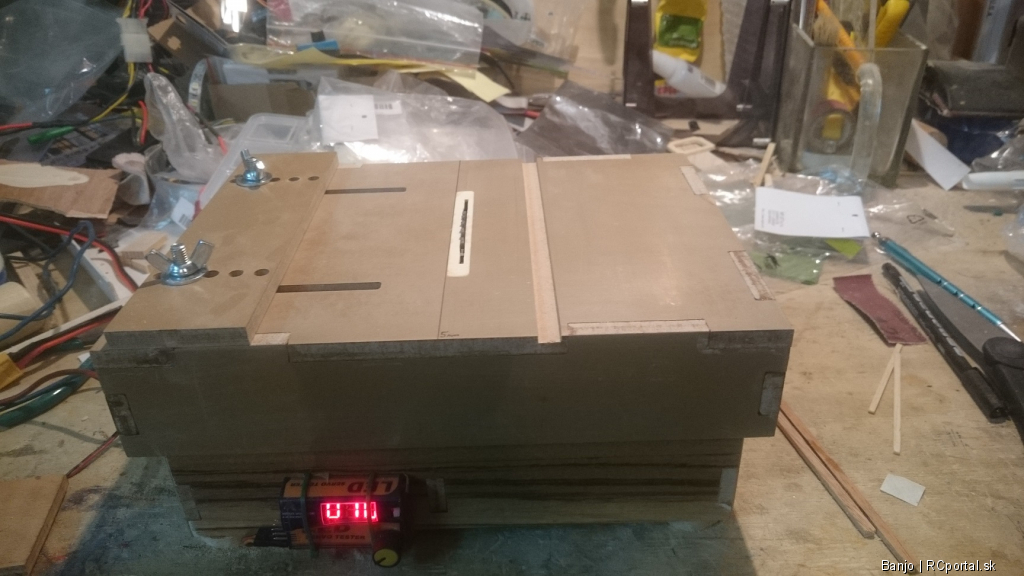

1. Pravitko

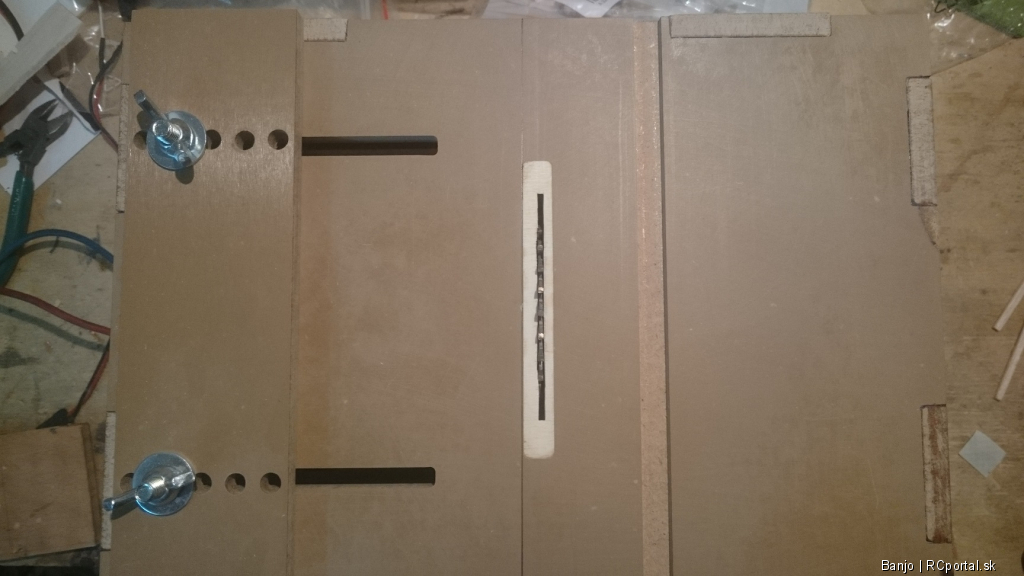

Z mäkkej pregleky (bednička na ovocie) som vyrezal potrenú veľkosť dosky pravítka, na širšiu hranu prilepil nosník 1x1cm a pre spevnenie k tom ešte nosník 0,5x1 cm. Do veka píly som vyvŕtal dve dierky a zo spodnen strany nalepil dve matice. Z dvoch vrchnáčikov od pikaa, šrúb a podložiek je vyrobená aretácia pravítka.
Na potrebné miesto som vyrezal diery pre posuv pravítka.

Keďže preglejka je fakt dosť mäkká, z vrchu a zo spodu je podlepená nosníkom 0,5x1 cm.


2. Lišta na rezanie rovnakých dĺžok nosníkov

Lišta je zasa z mäkkej preglejky, nosnik 20x30 mm

Na bokoch lišty su kolmo nalepené nosíky 10x10mm zabezpečujúce stále rovnakú polohu lišty na píle.
