Technické parametre
| Výrobca: | Opäť Ja .-) | Rozpätie: | 0 mm | Hmotnosť: | 0 g |
| Kategória: | Lode - motorové | Dĺžka: | 1020 mm | Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 52322 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…

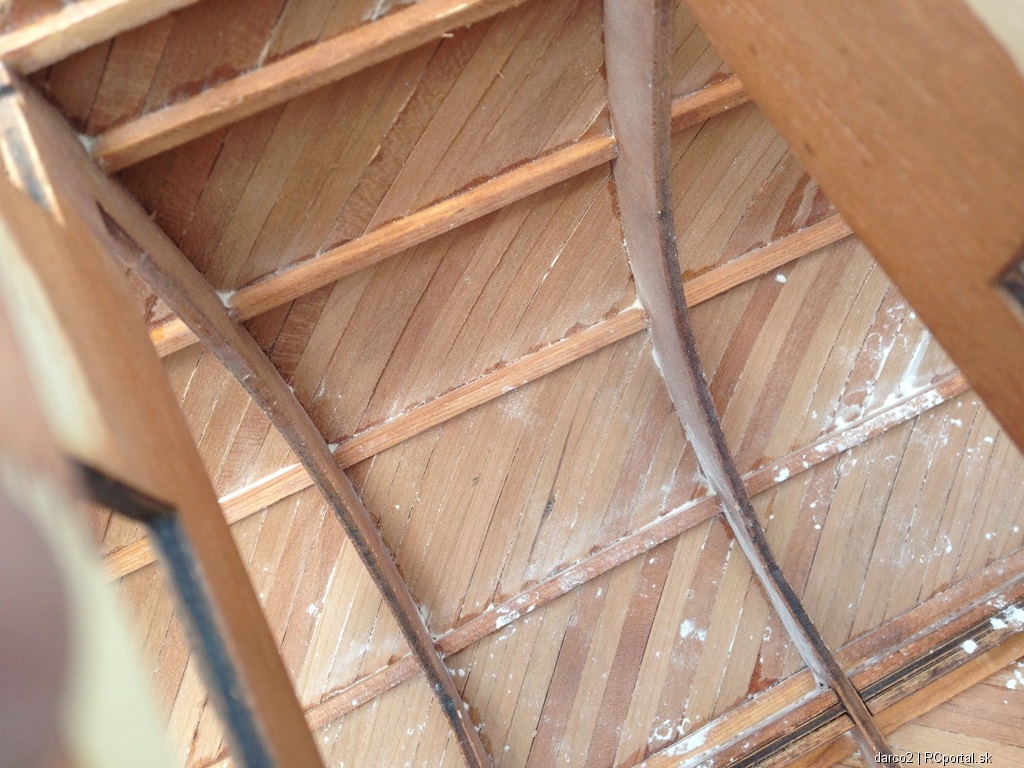

Zaciatok vnutorneho…

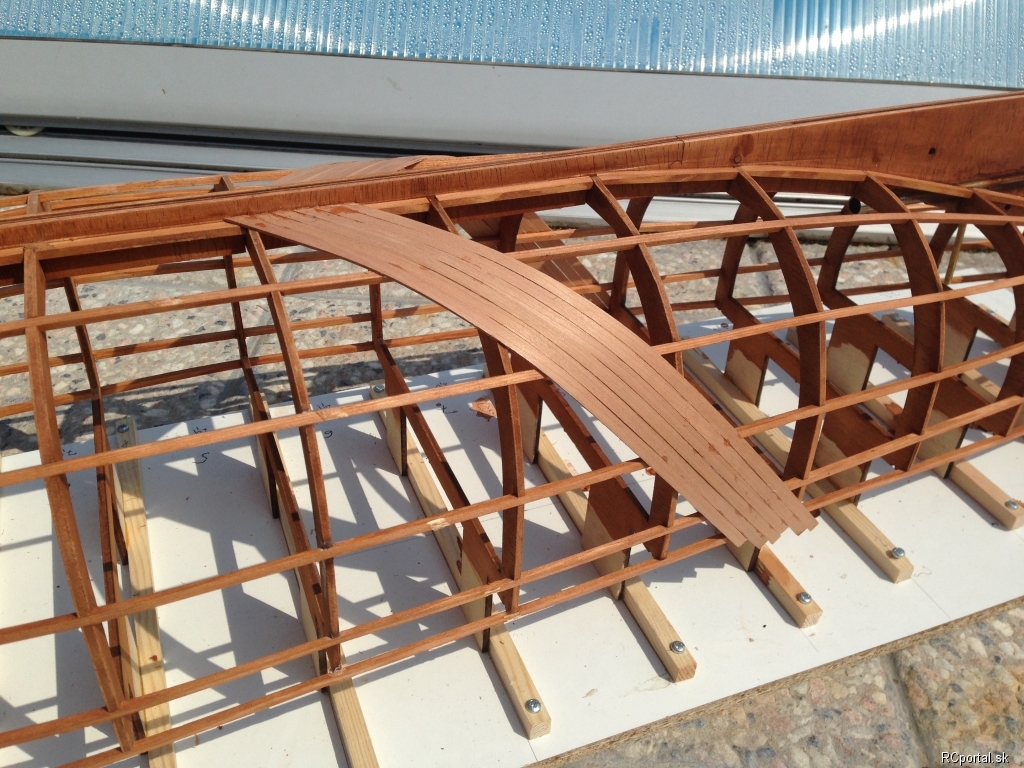

Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…

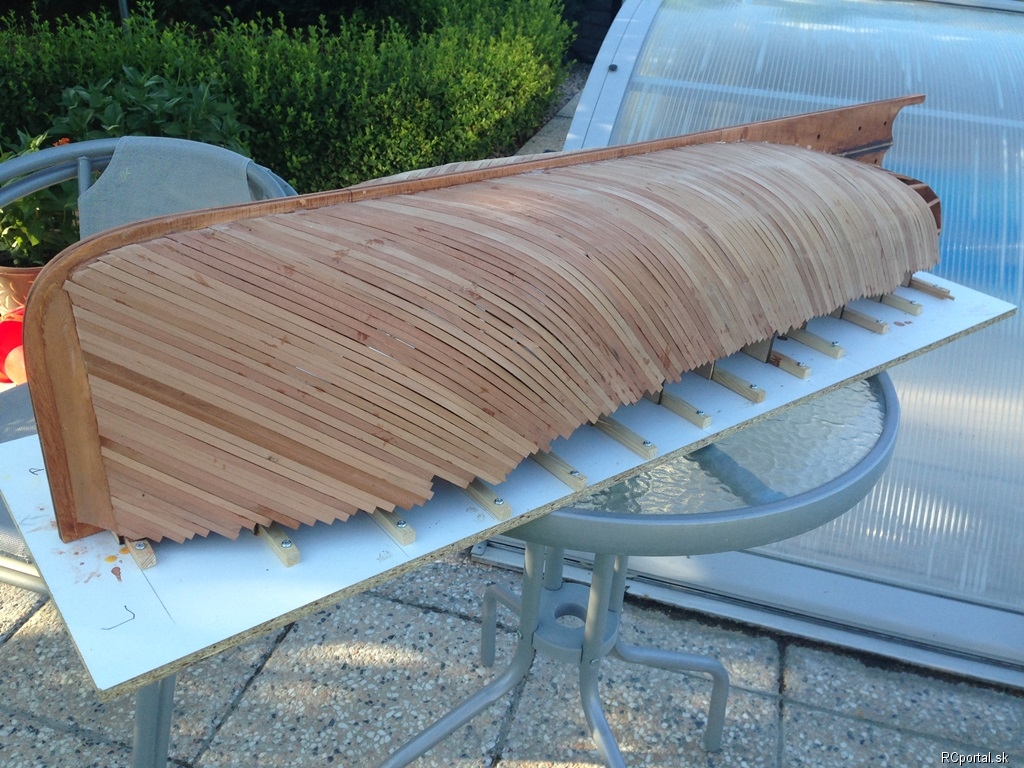

Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…

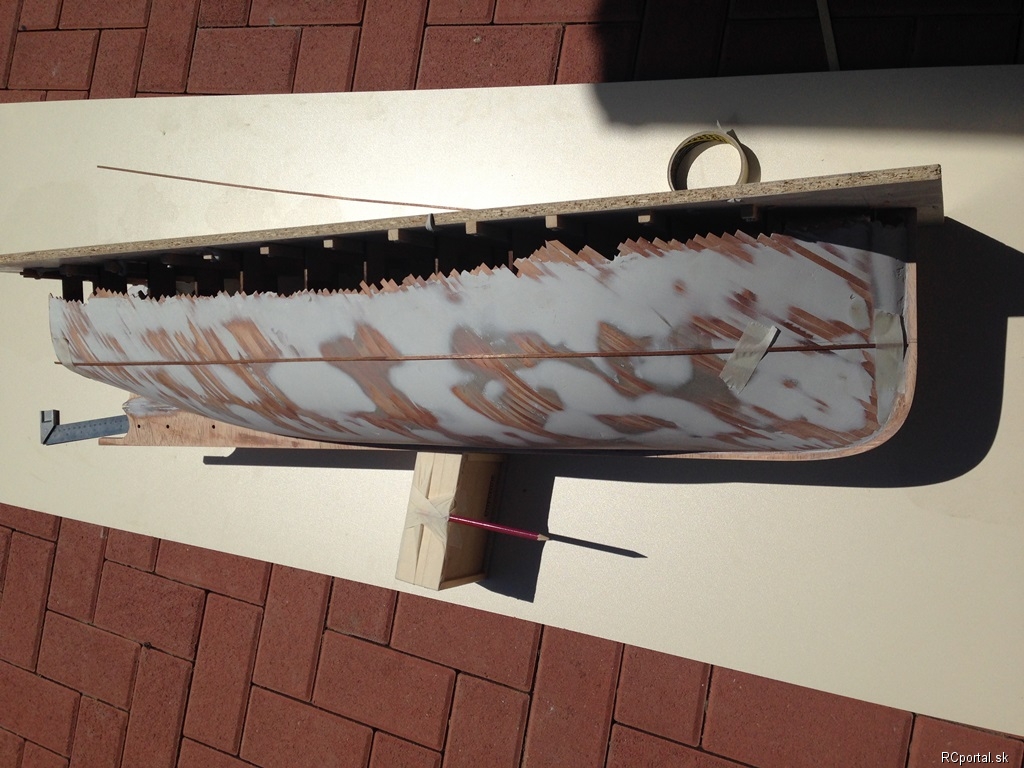

vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…

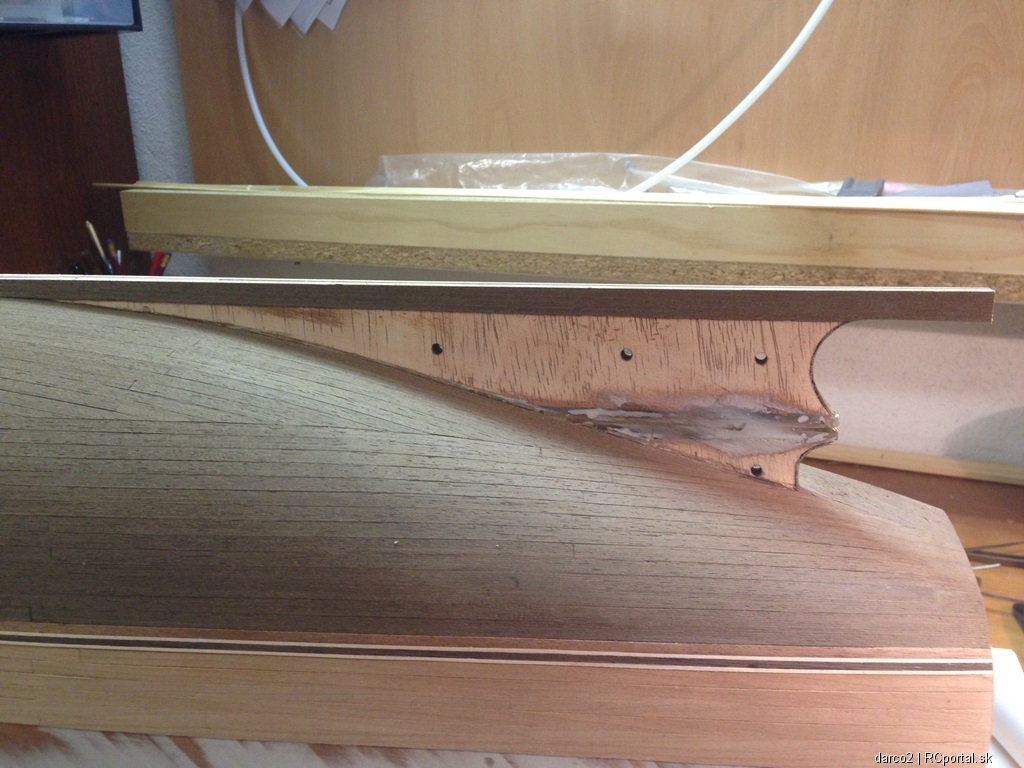

Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..

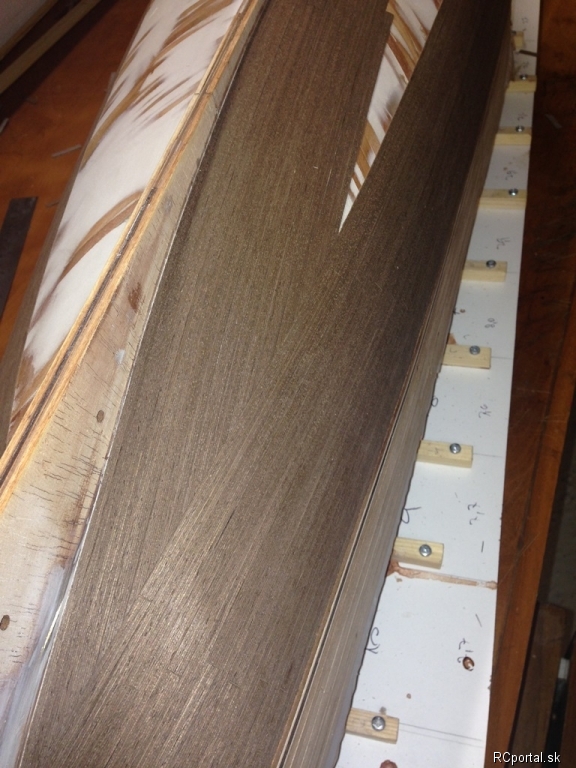

wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…

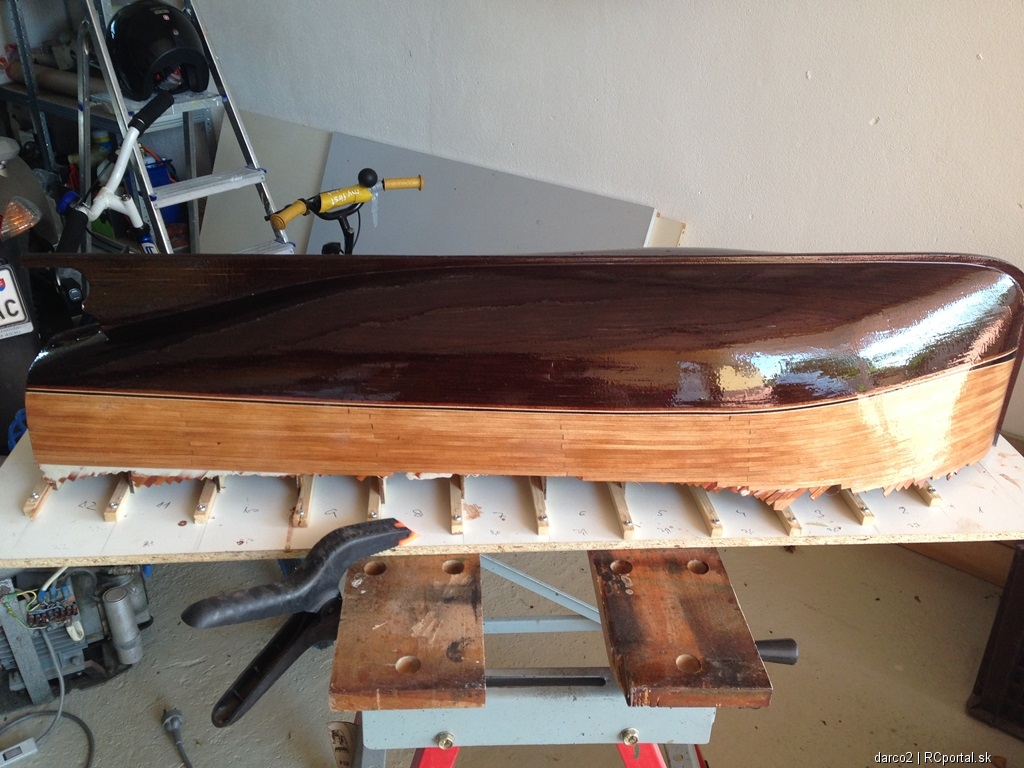

Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…

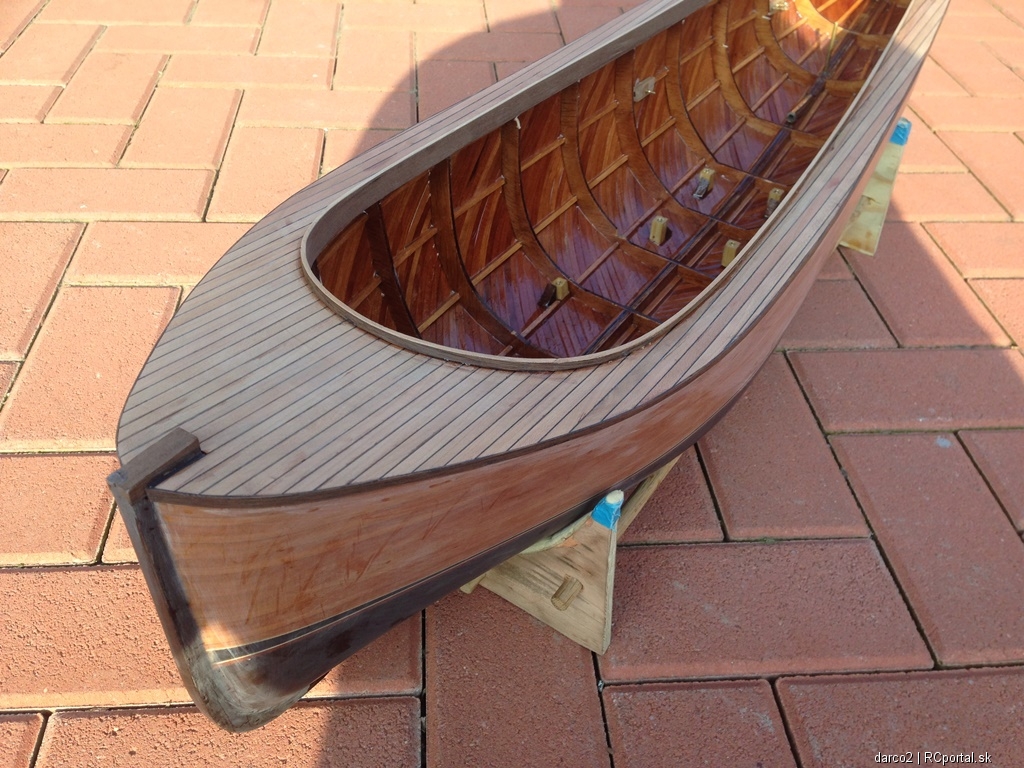

nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…

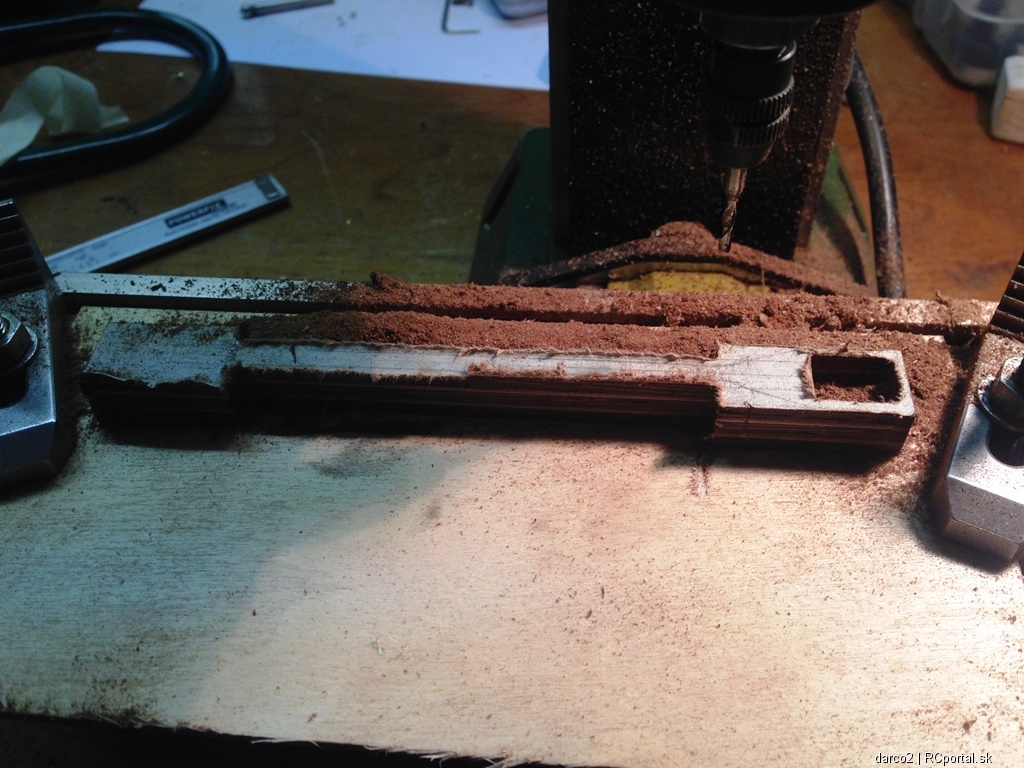

Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…

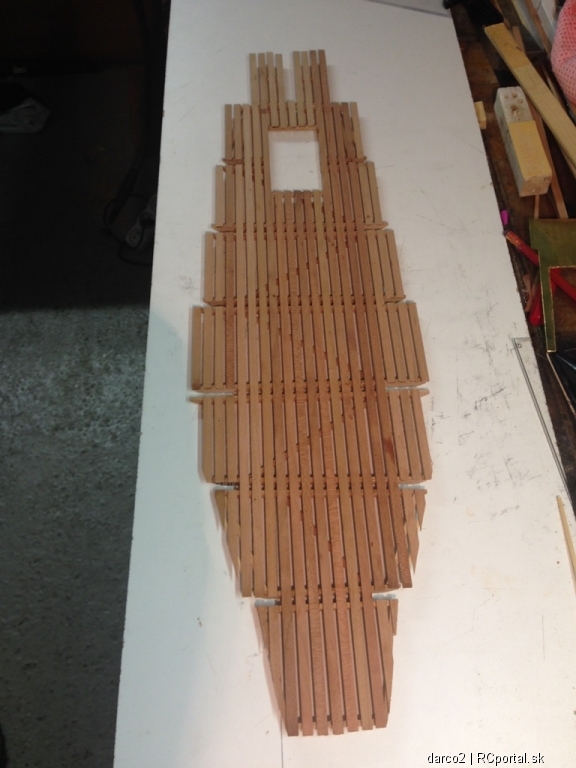

Kostra podlahy aj s vyrezom…
uz polepena…

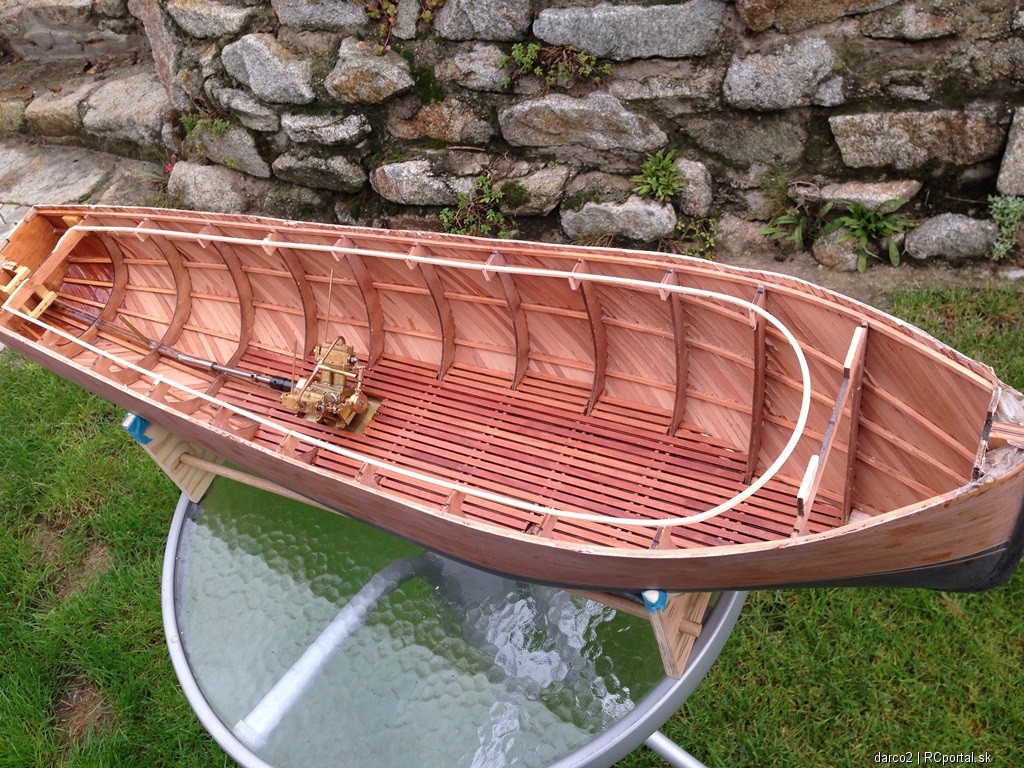

Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…

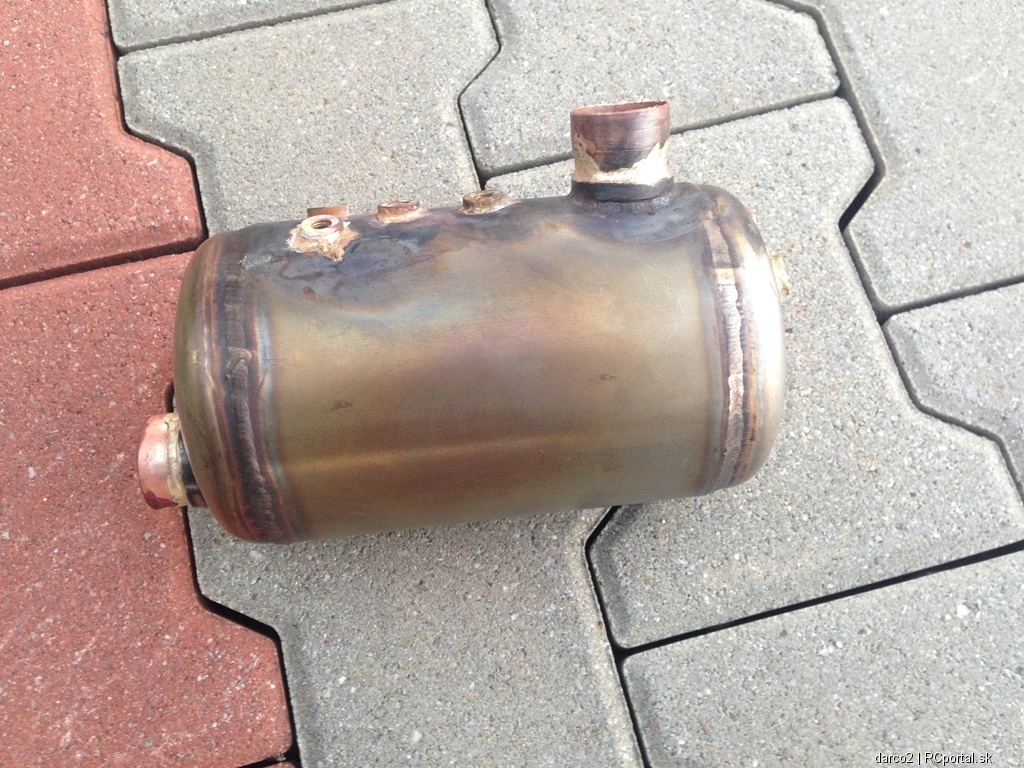

Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…

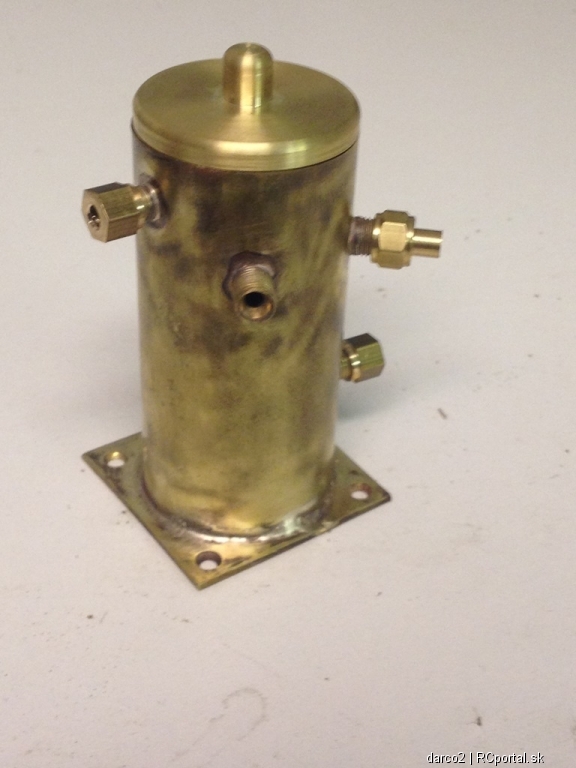

Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | ||
|
watson220 modelár
Príspevkov: 1153 Moje modely Poslať správu |
Vau tak toto bude parádička. Nech ti stavba rýchlo postupuje . |
||
|
marianr modelár
Príspevkov: 1460 Moje modely Poslať správu |
Nerozumiem načo sú tam tie pozdĺžne nosníky... |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Mariam pozdlzne nosniky sa pouzivaju bezne, este si nevidel take  |
||
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
Ale Marian....tie nosniky su na to aby pozdlne spevnili rebra pred plankovanim. vytvaraju pevny a odolny skelet s ktorym sa da bez problemov pracovat dalej.... ...takto sa robia aj dospele lode |
||
|
Othello modelár
Príspevkov: 2217 Moje modely Poslať správu |
Dobrý nápad s tým morením. Celkom ddobre to vyzerá. Ak sa nenahnevas tak to použijem pri nejakej najbližšej stavbe  |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Othello, myslim ze ta este postupne par krat prekvapim pri tejto stavbe.. Ludo, dik za vysvetlenie pozdlnych nosnikov.. , skoda ze marian nema ziaden model, ze by sme jemu polozili nejaku spravnu otazku |
||
|
Othello modelár
Príspevkov: 2217 Moje modely Poslať správu |
on tie modely ma len stale ich taji pred verejnostou co Marian...  |
||
|
marianr modelár
Príspevkov: 1460 Moje modely Poslať správu |
Stačia po dva na každú stranu, takáto konštrukcia sú päťdesiate roky keď neboli dobré lepidlá. S konštrukciou skutočnej lode to nemá význam porovnávať, tam sú iné páky. Moja plachetnica má vlastné stránky a nie sú tajné. Je to stavané na kýle (nie na hranoloch držiacich každé rebro), jeden dočasný nosník v strede paluby a po jednom na okraji, držalo to. Postupy použité pri stavbách niektorých iných lodí je na mojich stránkach. Neviem čo je na tom tajné. |
||
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Tá namorená kostra vyzerá velmi pekne. Bude ju vidieť až bude loď postavená ? Inak, obdivujem ludí stavajúcich klasickou stavbou /kýl+rebrá+pláňkovanie/. Kedysi som postavil Artura a pri pláňkovaní mi začali ochádzať nervy. Pri brúsení mi odišli úplne. Vtedy som sa zaprisahal, že buď kúpim laminátový trup, alebo nebudem takúto loď stavať vôbec. Preto robím omotorované kity - vyberám hotové diely z krabičky a iba lepím dokopy. Pohodová stavba. Takže ešte raz - Rišo, obdivujem Ťa. |
||
|
marianr modelár
Príspevkov: 1460 Moje modely Poslať správu |
Plankovanie je moja obľúbená činnosť, to môžem robiť aj pred televízorom. 8-) Ľahšie je to ak sa použije tvrdá balza a ak je treba, prekrútenie alebo veľké ohnutie pripraviť naparovaním. |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Julo, dakujem za pochvalu, ale ked vidim co ty vyrabas tak pada vzdy sanka mne.. kupil som malemu Iwo Jima LHP-7 ze mu postavim, kedze videl tvoje lode a od toho momentu chce bojovu lod.. mam doma stavebnicu, lepty, farby atd.. este som sa jej nedotkol.. priznam sa ze sa na tyku stavbu moc necitim.. zda sa mi to daleko zlozitejsie, ako z tych mojich dreveciek.. Ano Julo, ciastocne bude vidiet kostru a jej vnutorne oplankovanie Pani ja to budem plankovat z vnutra listami 1,5mm x 6mm z americkej ceresne, o balze na plankovanie som uz pocul, ale nikdy som to neskusal.. priznam sa, ze balzu ako taku nemam moc rad a ked ju pouzijem tak jedine v nejakom krajnom pripade.. Na parniku budu pouzite asi 4 kusy dva 3 x 10 cm a dva 4 x 15 cm Uvidim ako to pojde, je mozne ze budem lepit aj ja pred telkou.. este som sa nerozhodol akym lepidlom, ci klasickym disperznym, alebo sekundovym.. ak sa mi podari nejake normalne kupit v Mosoni. Mam vyskusany Pasco fix, len neviem ci ho tam najdem.. cez internet je mega drahy.. |
||
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |
Tak na okraj dávam link na stavbu plachetnice od Mariana http://www.ml.yoda.sk/gal/galeria.html A tu sú nejaké ďalšie návody z jeho dielne ... http://www.yoda.sk/index.html#LODE/postupy.html To len než sa začnete do niekoho navážať ... |
||
|
marianr modelár
Príspevkov: 1460 Moje modely Poslať správu |
Balza je samozrejme veľmi nekvalitný materiál a treba sa mu vyhýbať. Ja som si voľakedy zohnal s veľkou mernou hmotnosťou (400-500) ale teraz už mám nejakú zásobu Abachi (samba, wava, ... všeobecne - whitewood). Plankovanie z veľmi plochých líšt je vhodné len na málo zakrivené oblúky. Pomaly nie je čo odbrúsiť aby sa získal plynulý oblúk a je tažké priečne ohýbanie. Prihováram sa za väčšiu hrúbku (šírka je daná mierkou, výkresom) a viac brúsenia. Ja som používal stolársku disperziu Rakol, je to úplne iné lepidlo než biele vodičky predávané bežne v obchodoch. Na loď by bolo dobré mať triedu odolnosti 4 (ja som použil len 3). Bohužiaľ kamarát stolár teraz kúpil nejakú inú značku, budem musieť robiť znovu testy. Plankovanie pod laminát (t.j. drevo nebude vidieť) by šlo robiť aj Purexom.
Haha aj ja som chcel po Arturovi niečo čo má viac detailov, takl som zohnal PT-15 od Tamky. Otvoril som krabicu, zatvoril a dal Petrovi aby mi to urobil. 8-) Každý je trafený inak 8-). Aha, u teba bude vnútorné oplankovanie vidieť... do prvého požiaru, potom tam bude alobal. 8-))) Nechceš americký orech? Je zadarmo... A aj Ti vyhovuje sekunďák, použi namiesto neho Bison Nexus (gel). Nie je tak rýchly a je čas na zmenu polohy. A ak mi niekto poradí ako zastaviť vytekanie lepidla z tuby.... má u mňa pivo. |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Marian pozeral som si tvoje postupy na Marie-Louise, pekna praca, dobre fotky vo fotogalerii, pekne makra, hlavne vyroba doplnkov je pre mna zaujimava, lebo s tym vecne bojujem.. Pouzivam jedno disperzne lepidlo, neviem ako sa presne vola, ale to drzi ako fras, alebo tiez Pascofix, to je naozaj kvalitka.. nikdy ma nesklamalo.. Drevo na lod je uz objednane, zaplatene, takze uz nic na tom nezmenim.. myslim ale ze 1,5mm hrubka je v pohode, mam doma este nejake zbytky 1x5mm a to nebolo este celkom ono.. musia byt tie listy trosku hrubsie. s 0,6mm dyhou to bolo uplne zle. Cez vikend mozem pripravit kostru na vnutorne plankovanie, dufam ze bude tolko casu, kedze chcem toho vela stihnut.. ked bude vsetko polepelne ako ma, budem riesit vonkajsie plankovanie. Zehlicku som dostal od priatelky na meniny, este kupit nazehlovaciu dyhu .. bohuzial jej budem mat asi na 3 lode kedze menej sa neda kupit a to som obehal vsetko mozne v BA. Samozrejme ze fotky pridam do fotogalerie |
||
|
Othello modelár
Príspevkov: 2217 Moje modely Poslať správu |
Peto, ja o Marianovej kvalite viem. jeho postupy na YODA mam preluskane zhora z dola niekolko krat a obdivujem chirurgicke pokojne ruky pri malych drobnostiach. Bohuzial moja prva praca a skola si odniesla dan na poji mojich ruk. Ale dobre rypnutie si proste neodpustim Ja dufam, ze Marian mi to odpusti a pivko v Kutoch maly spas splachne  .Pravdov je, ze by som si rad pozrel jeho modely aj nazivo i ked mozne je ze som ich uz videl a nevedel som, ze su z pod Marianovych ruk. |
