kedže som nevedel existuje na nete utilitka na počítanie vydrže tak som si to doma spravil na "kolene" chcel by som sa s Vami o to podeliť a zároveň by som sa chcel spýtať či boli moje myšlienkové pochody správne a či je tento prepočet použitelný .... dajme tomu že náš Copter má 4 motory s ťahom 1600g na motor (6400g celkovo) , odber 27A na motor (spolu 108A), baterku máme 3S 6000 mAh a celková odhadovaná hmotnosť je 1373g potom doba za ktorú stiahne plný odber 108A celú baterku bude 6/108*60 čiže 3,3 min pomer medzi celkovou hmotnosťou a ťahom je 1373/6400 = 0,21 predelíme čas 3,33 hodnotou 0,21 a dostávame hodnotu 15,5 min na celú baterku. samozrejme pre jednoduchosť výpočtu rátam z lineárnymi závislosťami motora aj baterky ale ako odhad by to mohlo stačiť čo poviete ?? celý výpočet som spracoval do tabuľkovej formy http://goo.gl/CQtRf inak pekne vidno ako vplýva počet bateriek na celkovú výdrž  |
|
jetylo modelár
Príspevkov: 1069 Moje modely Poslať správu |
tu vahu myslis vazne, lebo to bude quad zo super uhliku ,lebo inak to nevidim, aku 410gramov(nasiel som len 3s5000mAh) motory zhruba kazdy 100g, elektroinstalacia, vrule, regulatory..., na drak ti toho vela neostane... |
|
Barlog modelár
Príspevkov: 232 Moje modely Poslať správu |
no ja mam doma tuto baterku ( momentalne je jedna pouzita v Twinstare) a Frame tento http://www.hobbyking.com/hobbyking/store/__22781__Turnigy_Talon_Quadcopter_V2_0_Carbon_Fiber_Frame_550mm.html a ten ma 280g samozrejme este vrtule a instalacia prida cca 100g to je tam uz doplnene ... si otvorten odkaz tam to je vsetko rozpisane ... |
|
jetylo modelár
Príspevkov: 1069 Moje modely Poslať správu |
No podla rozpoctu tam mas 1,5kg, co je uz realnejsie cislo. Nezabudni, ze visenie a lietanie s kopterou je trochu rozdiel. Pri lietani sa ti ten cas moze rapidne skratit podla toho ako budes narabat s plynovou packou. Vysledny cas bude zavisiet od viacerych faktorov a nie len od matematiky. |
|
macil modelár
Príspevkov: 1092 Moje modely Poslať správu |
A nie je to veľa? Ja som nedávno dokončil pre kamaráta quad s týmto rámom - http://www.hobbyking.com/hobbyking/store/__24173__Q450_Glass_Fiber_Quadcopter_Frame_450mm_Integrated_PCB_Version.html a letová hmotnosť mi vyšla 980g. Mám ľahšie motory, menšie (ľahšie) regulátory a baterku len 2200mAh. Visí na pol plynu. Letový čas cca 8-10 minút. |
|
jetylo modelár
Príspevkov: 1069 Moje modely Poslať správu |
Macil podla toho rozpoctu tam ma zbytocne silne a tym padom tazke motory a 1/2 kilova baterka tomu tiez neprida... |
|
macil modelár
Príspevkov: 1092 Moje modely Poslať správu |
Barlog, pozerám, že pri výpočtoch si zrejme rátal s doporučovanou vrtuľou, 12x6. Lenže na copter je táto vrtuľa nie príliš vhodná. Skôr 12x4,5. |
|
Barlog modelár
Príspevkov: 232 Moje modely Poslať správu |
no kedže som v dobe ked som robil tento prepočet neboli skladom DT750 tak som rátal z DT850 z baterkou ktoru mám doma ... pri DT750 to vychádza 17 min (pri tahu na jeden motor 1100g co je neoverený údaj kedze na hobikingu nepíšu hodnotu iba 1000+) co je nárast o 3 min ... to macil : jj z 2200 to vychádza 8,5 min ked som tak nahodil hodnoty ... a prečo sú 4,5 vyhodnejšie ?? to jetylo: mne ani nešlo o použité komponenty , tie sa dajú menit ... skôr mi šlo či je metodika výpočtu správna ... a možem sa podľa neho orientovať pri mojom návrhu ... |
|
macil modelár
Príspevkov: 1092 Moje modely Poslať správu |
S menším stúpaním sú pri malých rýchlostiach, resp. vise, alebo dokonca spätnom pohybe, účinnejšie. K DT750 sa viac hodia 11x4,7 a pri svižnejšom lietaní 10x4,7. Tieto motory mám na tricopteri podľa RC Explorera. |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |

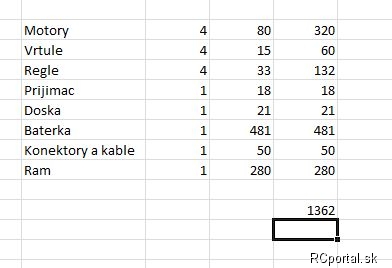

Môžem sa spýtať, že prečo chceš na tento framik trepať DT750 motory a 6000 mAh tehlu? To je športový rám, tam majú ísť menšie motorčeky a menšia baterka. Tento frame nie je vhodný ani na FPV ani na filmovanie/fotenie. A inak, tú hmotnosť má celkom dobre spočítanú, aj mne vyšlo 1360 g.  |
|
Barlog modelár
Príspevkov: 232 Moje modely Poslať správu |
6000 mam doma tak preto ... hmm na tento rám som plánoval dať GoPro do budúcna ... ale to asi poskladám niečo iné ked vravís že to neni vhodné na FPV ... |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
Tak ako pise Skylark ..ram toho Talona je sportovy a uplne nevhodny na FPV a GoPro...to tam nemas ako a kam narvat lebo centroplan je proste maly s tym ramom tak maxilamne dat tam odporucane motory 28xx alebo 34xx a vrtule a lietat neaku akrobacku alebo co. Ak chces lietat FPV a zavesit na to este aj GoPro tak si doma sprav nieco podobne ako H4 ako sme si pisali v spravach. Ked sa kuknes na cenu toho Talona tak za 50USD si doma nakupis material a spravis taku H4 quadu ze az alebo aj dve (co sa tyka len ramu). DT750 su na Talona neskutocne velke a tazke. Naopak na H4 su uplne idealne http://www.youtube.com/watch?v=nJWwXA5cHJc http://www.youtube.com/watch?v=gh5zJQDKOSQ |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Presne tak, není to tam kam dať. Tam nie je miesto ani na tie regle. Ten rám vyzerá pekne, keď je prázdny, ale keď tam všetko dáš, tak je to len spleť káblov a elektroniky. Si zober, že na hornej strane máš riadiacu dosku a zo spodu baterku, inak sa to nedá usporiadať. Takže kde si chcel dať GoPro? Jasne, že si dačo môžeš z toho ukuchtiť, ale bude to dosť o ničom. Existujú už špecializované rámy na FPV aj na fotenie, takže podľa toho si vyber vhodný, alebo urob sám. Ten H4 je ideálny na FPV a ľahko ho doma spravíš. Takisto sa dajú aj kúpiť celkom "šik" rámy typu "spider" http://www.goodluckbuy.com/reptile-mwc-x-mode-carbon-fiber-alien-multicopter-500mm-quadcopter-frame-black.html http://www.goodluckbuy.com/reptile550-v2-quadcopter-frame-kit-multicopter-with-tall-landing-skid-gear.html http://www.goodluckbuy.com/fiber-glass-spider-style-frame-635mm-shaft-distance-for-quadcopter-multicopter.html Alebo tento tu á la DJI, na ten máš kde dať regle, má to už aj elektrický rozvod, takže len pripájkuješ regle k doske a v poho na to pricapneš aj GoPro. http://www.rctimer.com/index.php?gOo=goods_details.dwt&goodsid=681&productname= |
|
Barlog modelár
Príspevkov: 232 Moje modely Poslať správu |
H4 akurat bude stavať kamoš ked mu dorazi objednavka z HK tak do noveho roku by malo byt o jednu H4 na Slovensku viac podľa toho sa rozhodnem ... ale pači sa mi taj tato http://www.goodluckbuy.com/reptile550-v2-quadcopter-frame-kit-multicopter-with-tall-landing-skid-gear.html mne v tomto vlakne šlo najme o vypočet ... na model som chcel zalozit ine vlakno ale aj tak dakujem za rady |
|
Johny107 modelár
Príspevkov: 230 Moje modely Poslať správu |
Správa zaslaná: 28. 12. 2012 o 20:06
| odkaz na príspevok
tu je vypocet na dobu letu a ine let parametre: http://www.ecalc.ch/xcoptercalc_e.htm |
