autor správa
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 10. 8. 2020 o 18:39 | odkaz na príspevok

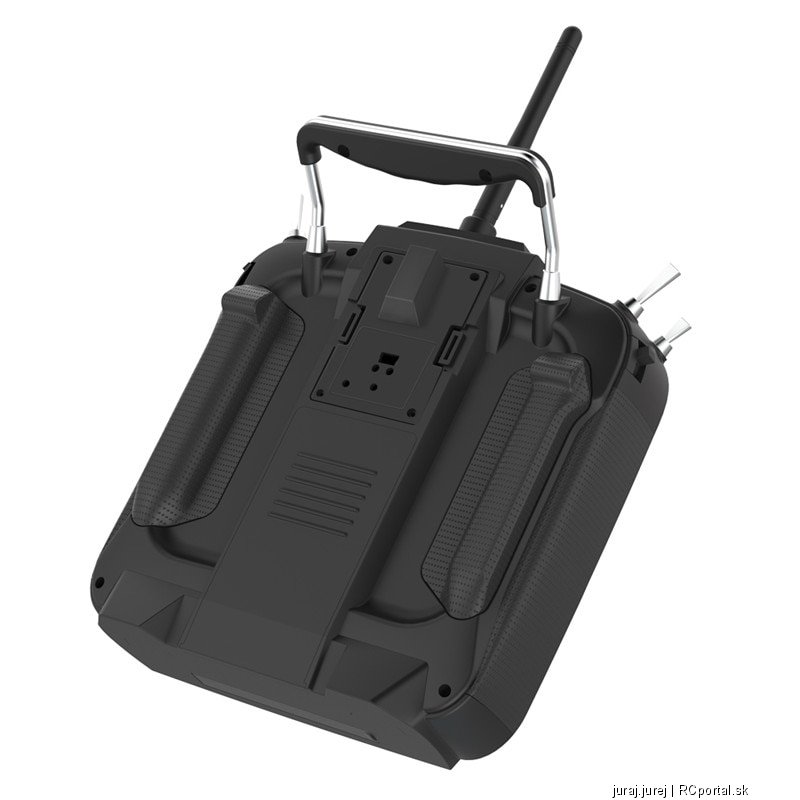

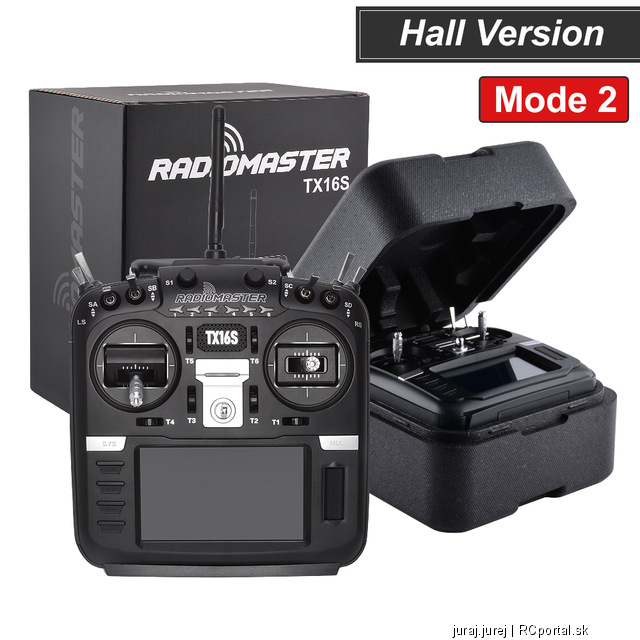

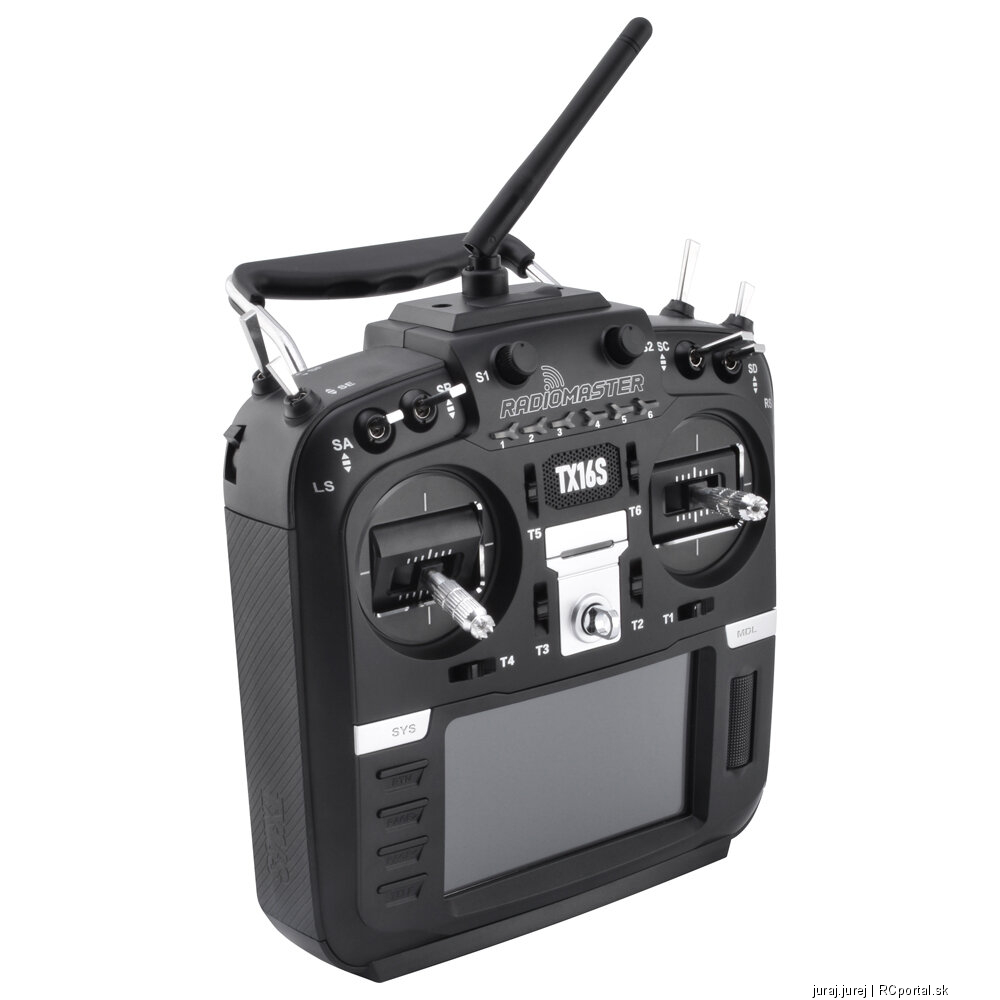

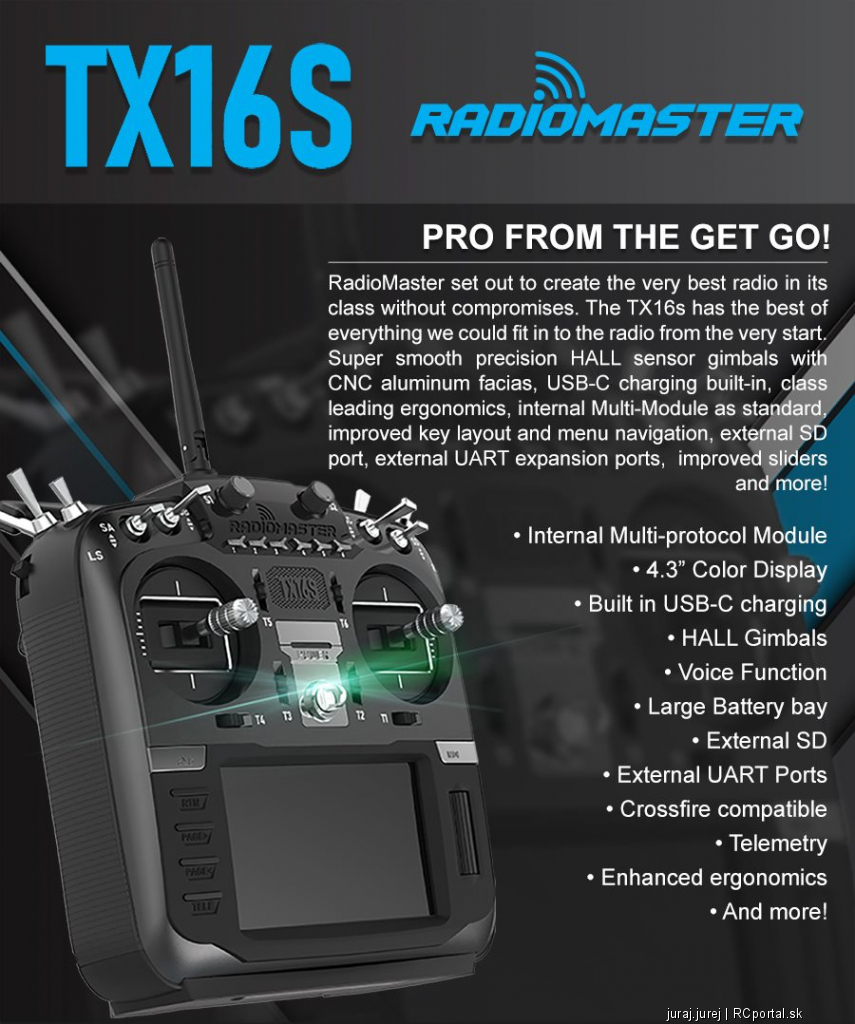

Radiomaster TX16S
https://www.radiomasterrc.com/tx16s




Jedná sa vlastne o vylepšený Jumper T16. Predávajú sa dve verzie. Základná bez dotykového displeja s potenciometrickými gimbalmi a Hall verzia s Hall gimbalmi a dotykovou obrazovkou. Je to multiprotokolové rádio s Interným 4-in-1 multimodulom ( CC2500, NRF24L01, A7105, CYRF6936 RF Chip ), ktorý podporuje skoro všetky bežné vysielacie protokoly. Pracuje samozrejme pod systémom Open TX.
Zoznam podporujúcich protokolov tu: https://github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md

Manual: https://b9d3dc03-84be-4745-83c3-ac98f8cd975d.filesusr.com/ugd/1bbdd4_f8436fa159154457b9732da343480d06.pdf

Oproti Jumper T16 má viaceré zlepšenia:

Haly z hliníka, CNC (iba predná doska)
Interný nabíjací obvod batérie so zásuvkou USB-C
Väčší priečinok na batérie . Hodí sa pre 2 x 21700 LiIon aku. (2x 18650)
Dátový konektor USB-C na pripojenie k počítaču (namiesto USB-mini)
Tlačidlá dozadu a dopredu pre ľahšiu navigáciu
2 x UART porty pre aktualizácie a kutilstvo
Dotykový displej (od v. 2.4.x)
Prepínače vyššej kvality
Kovový roller
Lepšie posúvače s dobrou spätnou väzbou od centra
Vylepšený obvod reproduktora (bez šumu)
Káblová forma
Bydlisko: Nitra ( 49 rokov )
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 12. 8. 2020 o 00:09 | odkaz na príspevok

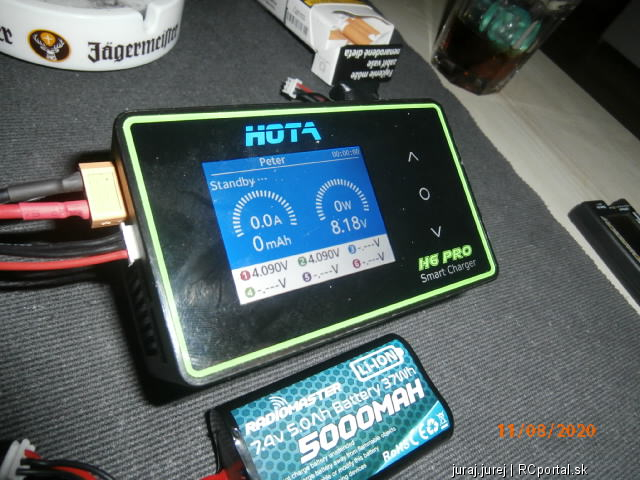

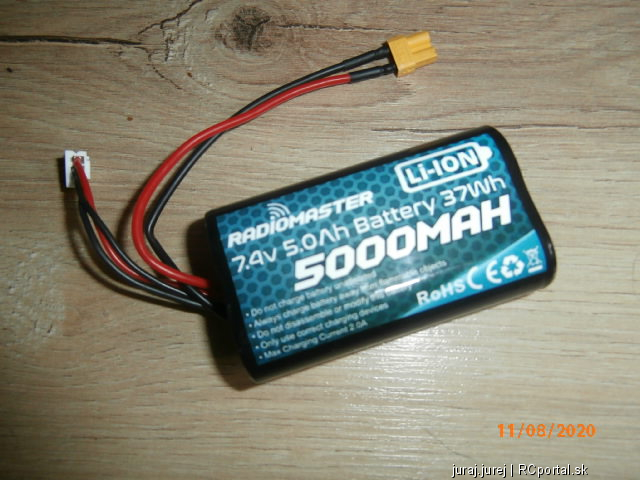

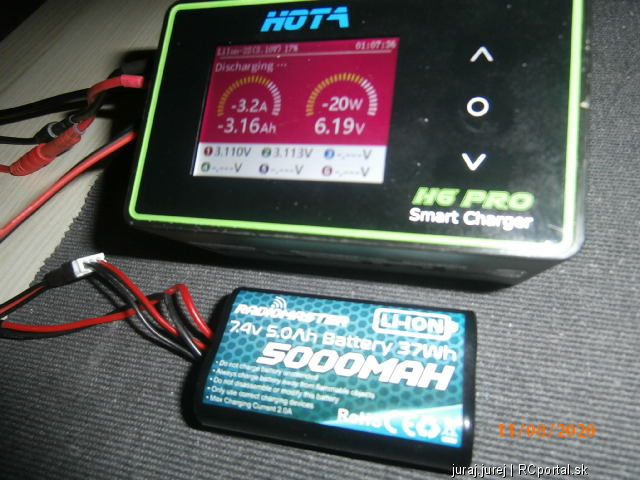

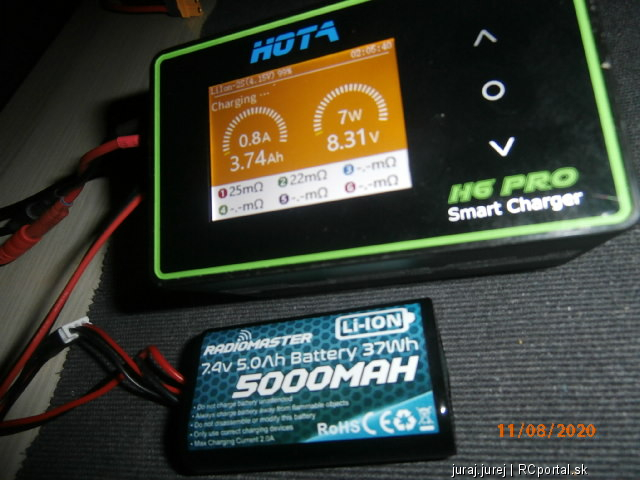

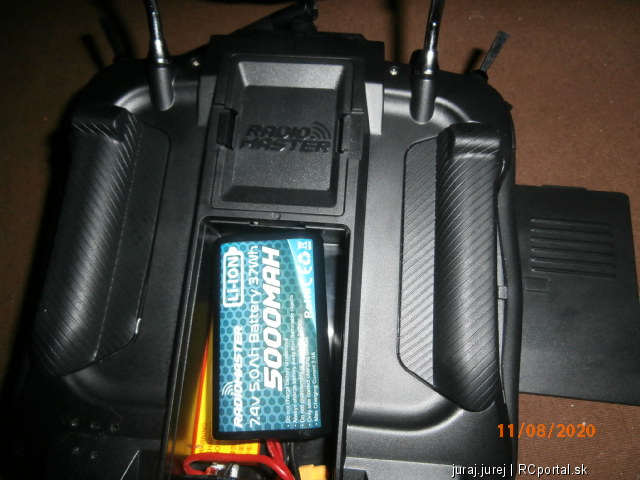

Asi najlepšie je použiť aku. od výrobcu a vyhnúť sa rôznim falošným bateriam. Je to kvalitný aku. s nízkym Ri (cca. 20 mil. ohm) Kapacita zodpovedá. Môžem skonštatovať, že ide o niejaké značkové články použité v tomto aku. Je vybavený dvomi konektormi. XT30 (na ext. napájanie napr. cross fire) a JST XH. Aku. prišiel 100% vybalancovaný 3,6V. Je priložená aj klietka pre 18650 články. Nabíjať budem s QC3, tá dodá dostatočný prúd pre plné nabíjanie.

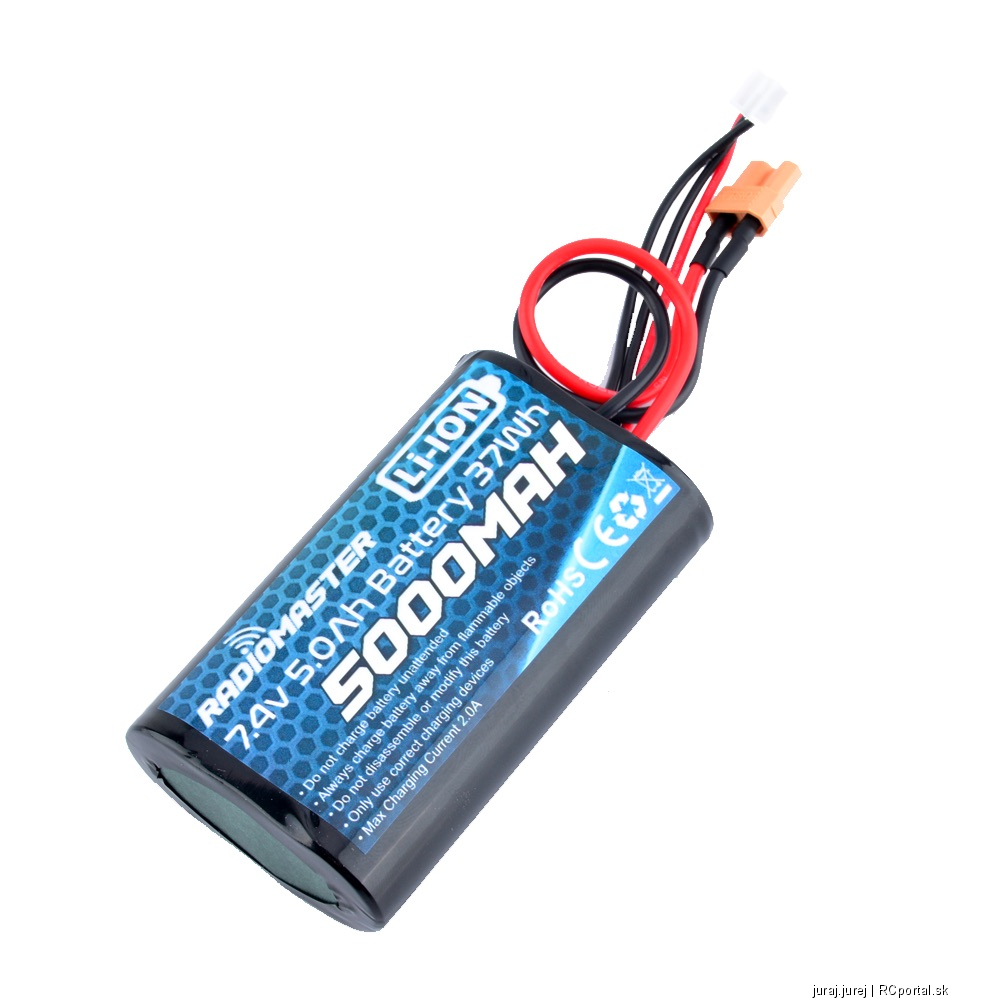

LiIon 7,4V 2S 5000 mAh (2x 21700)

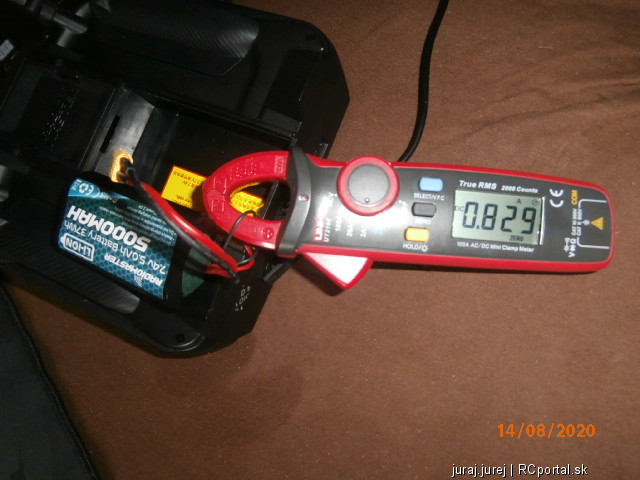

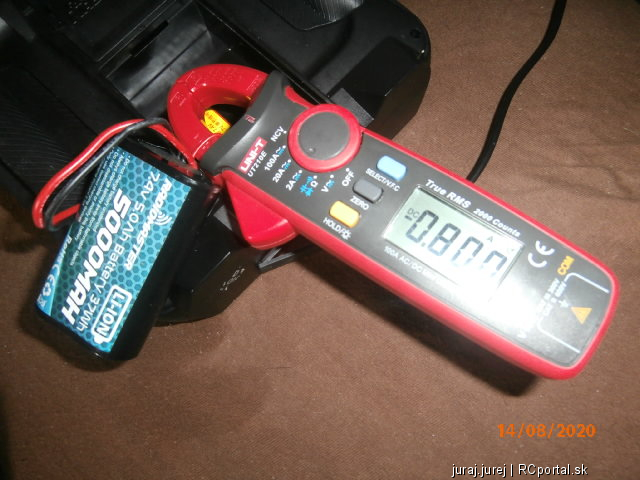

Nabíjanie je podla môjho merania 800 mAh, čo je už na kapacitu 5000 mAh trochu málo. Aj pre šetrné nabíjanie 0,2C by to chcelo 1A. Pre bežné 0,5C aj 2,5A. Myslel som a niekde čítal, že to je 2A nabíjačka to by bolo super, ale nieje. Takže nabíjanie môže trvať aj cca. 6 hod, treba s tím počítať. Zase na druhej strane napr. pri použití 18650 článkov 3000 mAh tam je to už lepšie.
Na nabíjanie postačí USB nabíjačka (adaptér) 1A. Ja som použil silnú QC3 (2,4A) aby som vylúčil slabý príkon.Nabíjanie je podla môjho merania 800 mAh, čo je už na kapacitu 5000 mAh trochu málo. Aj pre šetrné nabíjanie 0,2C by to chcelo 1A. Pre bežné 0,5C aj 2,5A. Myslel som a niekde čítal, že to je 2A nabíjačka to by bolo super, ale nieje. Takže nabíjanie môže trvať aj cca. 6 hod, treba s tím počítať. Zase na druhej strane napr. pri použití 18650 článkov 3000 mAh tam je to už lepšie.
Na nabíjanie postačí USB nabíjačka (adaptér) 1A. Ja som použil silnú QC3 (2,4A) aby som vylúčil slabý príkon.

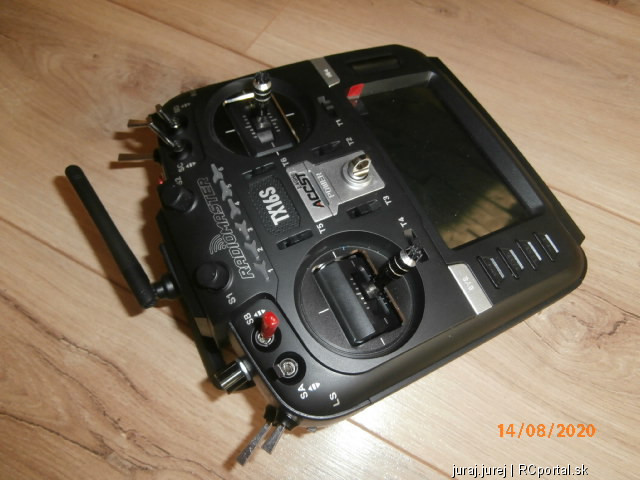

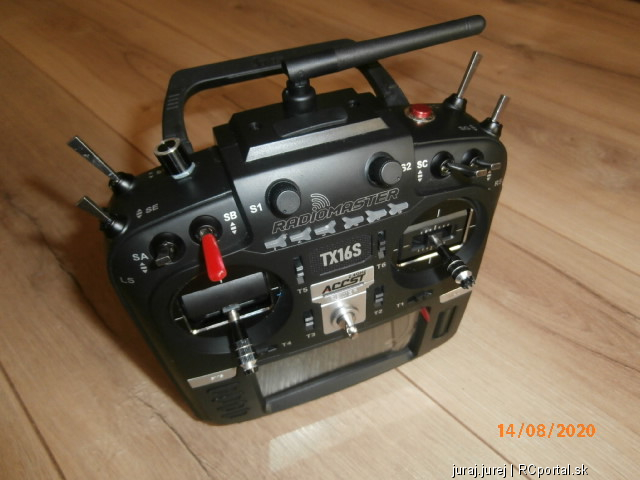

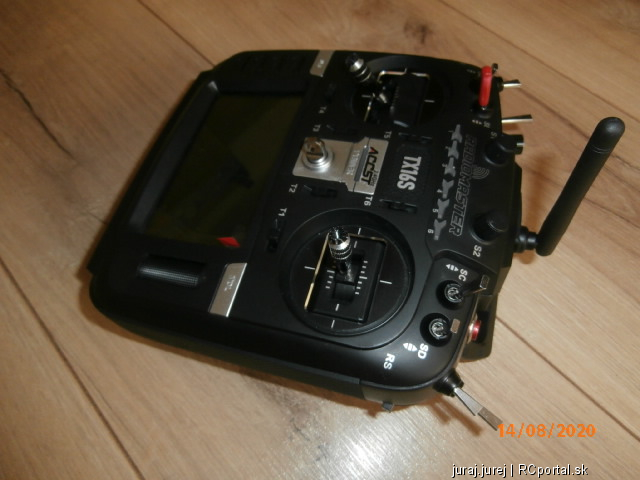

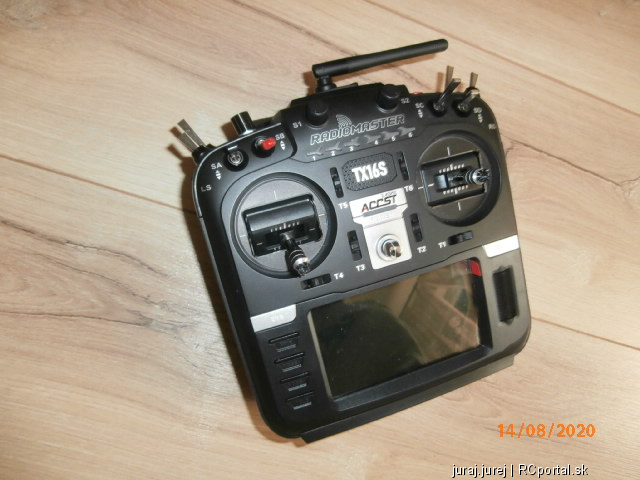

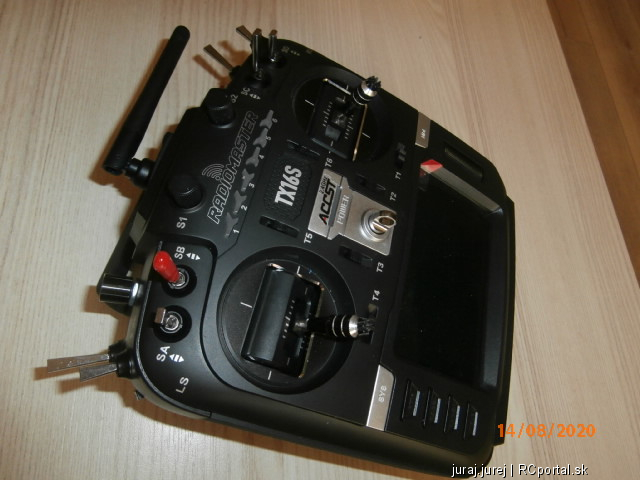

Môj Upgrade:

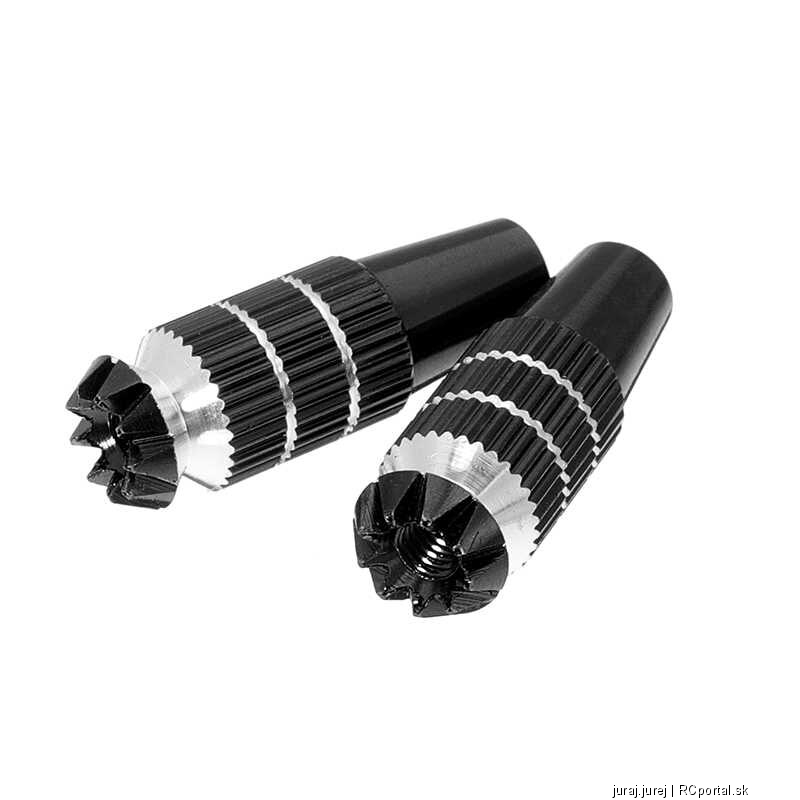

1. Výmena koncoviek kniplov za čierne (M4, pozor hriadeľ je 5mm musel som zväčšovať otvor.)

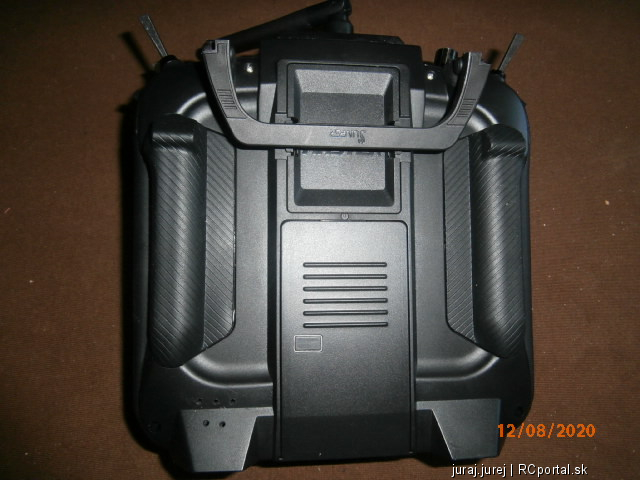

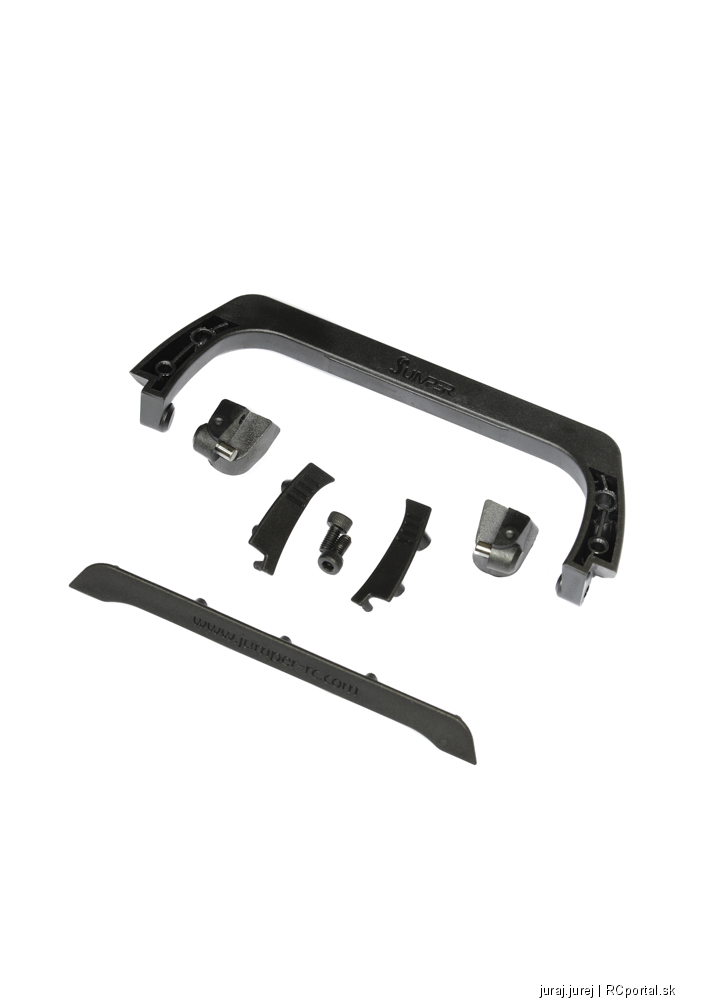

2. Výmena rúčky za sklopnú. (Pasuje z Jumper T16)

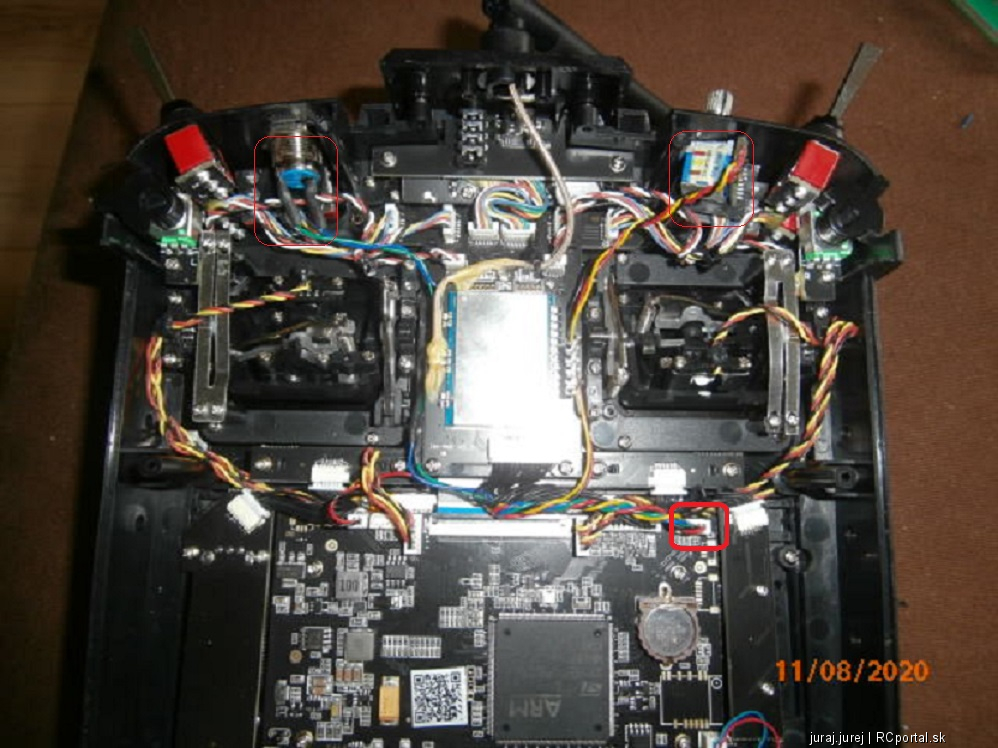

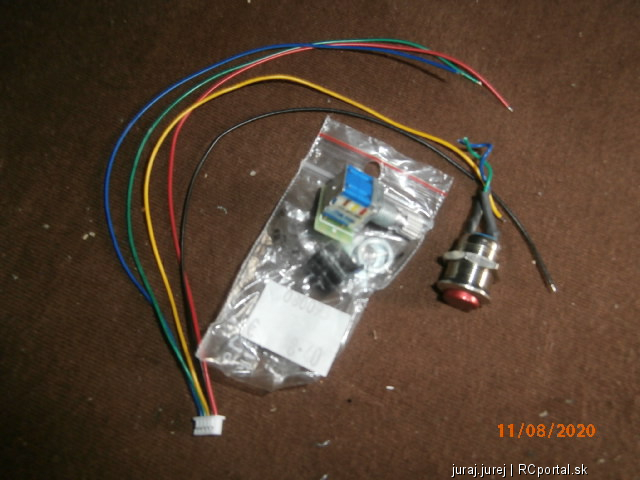

3. Pridanie ovládacích prvkov. 2x momentové tlačítko (12mm), 6 polohový prepínač a 3 pol. prepínač.

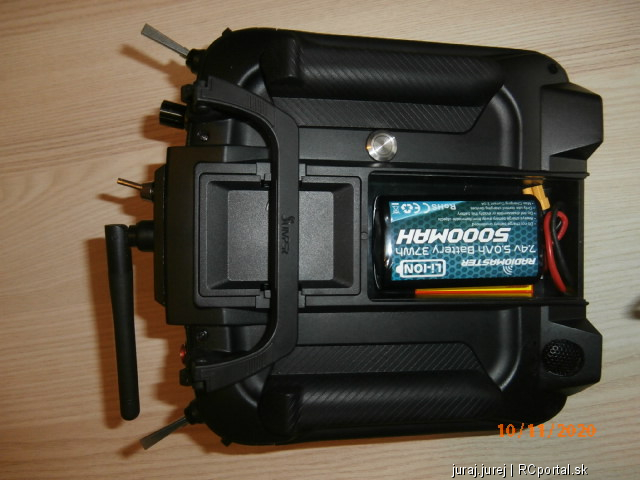

4. Aku. LiIon 2S 5000 mAh (2x 21700)

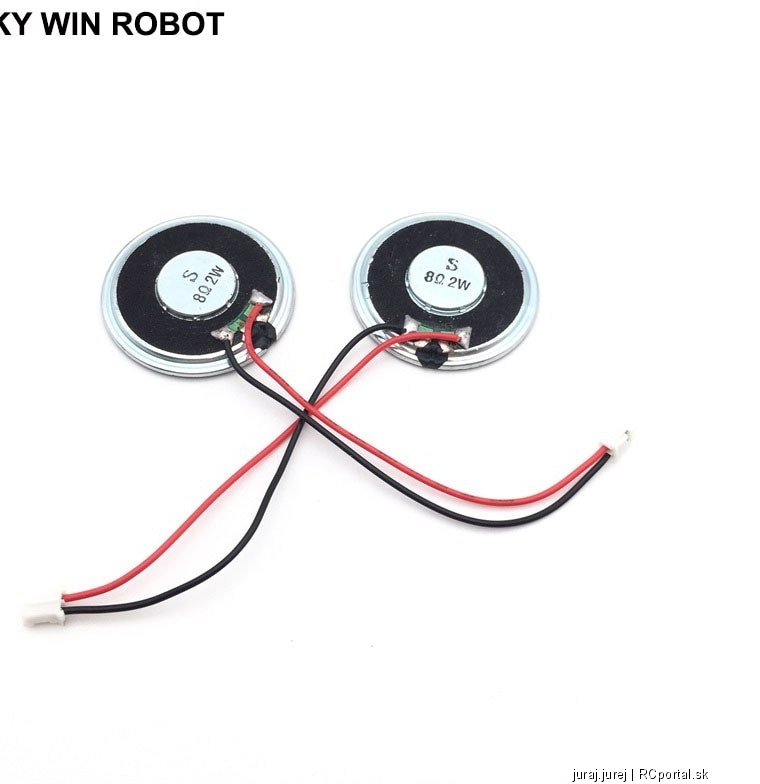

5. Pridanie zadného reproduktoru 8Ω, 2W (40 mm)

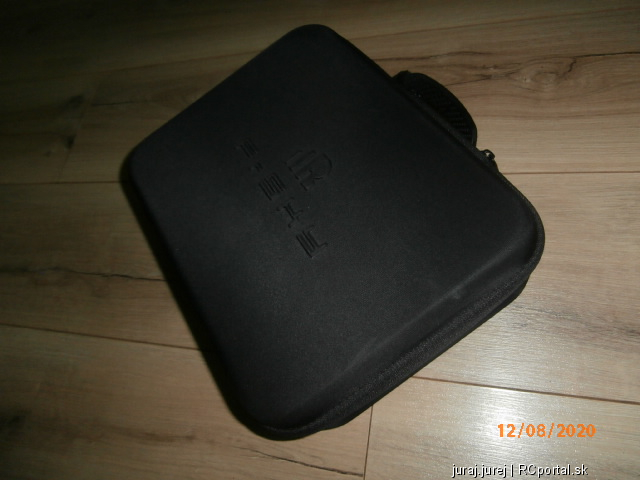

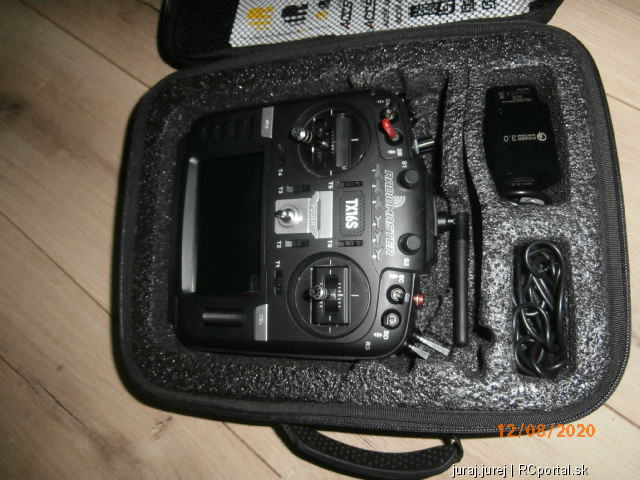

6. EVA Púzdro (FrSky Taranis X9D)

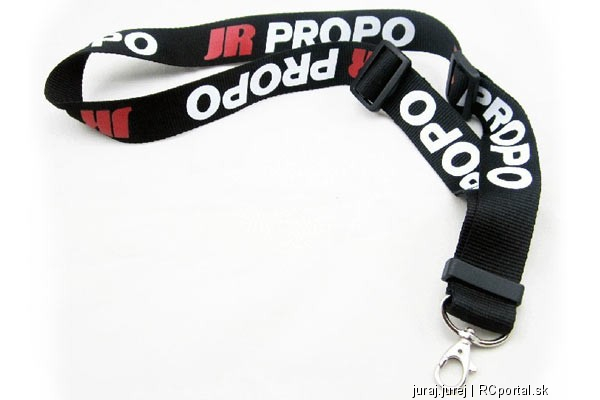

7. Popruh (JR)

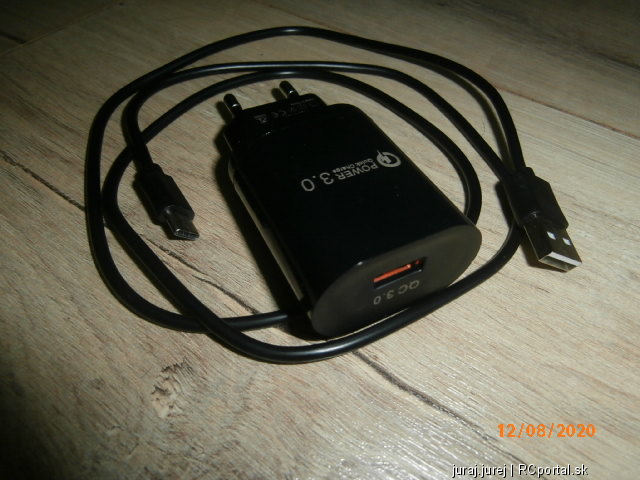

8. Nabíjačka QC3 (adaptér)
9. Mriežka repro. (17mm)


Bydlisko: Nitra ( 49 rokov )
lv
modelár

Príspevkov: 2802

Moje modely
Poslať správu
Správa zaslaná: 12. 8. 2020 o 07:04 | odkaz na príspevok
Neviem co je IR, ale ak ide o Ri, tak naco je nizke Ri dobre pre vysielac? Uz viem. Pri pouziti tej klietky na poslednej foto sa Ri zvysi...
A co je to "nieake"?
Bydlisko: Trenčianska Turná ( 58 rokov )
Atto
modelár

Príspevkov: 181

Moje modely
Poslať správu
Správa zaslaná: 12. 8. 2020 o 09:09 | odkaz na príspevok
juraj.jurej:
Asi najlepšie je použiť aku. od výrobcu a vyhnúť sa rôznim falošným bateriam. Je to kvalitný aku. s nízkym IR (cca. 20 mil. ohm)


Dovolil by som si nesúhlasiť.

Minimálne s tým, že má nízky vnútorný odpor (Ri).

22 miliOhm je pri kapacite 5000mAh pomerne mizerná hodnota. Ak to prepočítate na Céčka (C-rate), tak vám vyjde "omračujúca" hodnota 3.

Ale ako píše Laco, vo vysielači to aj tak nehrá významnejšiu rolu.
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 12. 8. 2020 o 10:20 | odkaz na príspevok
lv:
Neviem co je IR, ale ak ide o Ri, tak naco je nizke Ri dobre pre vysielac? Uz viem. Pri pouziti tej klietky na poslednej foto sa Ri zvysi...
A co je to "nieake"?

Máš pravdu ide o Ri. Stále sa mýlim. Vypovedá aj o stave, kvalite aku. Na porovnanie s orig. článkami. Mám od Pelikána INR18650-35E a tie majú cca. 100 mil. ohm. Nieaké je nieaké. (dajaké) Nitránsky sleng. Klietku ti nikto nekáže používať.


Atto:
juraj.jurej:
Asi najlepšie je použiť aku. od výrobcu a vyhnúť sa rôznim falošným bateriam. Je to kvalitný aku. s nízkym IR (cca. 20 mil. ohm)


Dovolil by som si nesúhlasiť.

Minimálne s tým, že má nízky vnútorný odpor (Ri).

22 miliOhm je pri kapacite 5000mAh pomerne mizerná hodnota. Ak to prepočítate na Céčka (C-rate), tak vám vyjde "omračujúca" hodnota 3.

Ale ako píše Laco, vo vysielači to aj tak nehrá významnejšiu rolu.


Aká omračujúca? 3C je super. To cca. súhlasi s kvalitnými značkovými aku.. Na tú vysokú kapacitu je to nízky Ri. Napr. Samsung INR21700-50E má max. odber 10A (2C) Aký majú tvoje aku. 21700 5000 mAh Ri? Ak niejake máš. Toto sú v prvom rade LiIon aku. a nie LiPo, to sa nedá so zaťažitelnosťou pohonných LiPo aku. zrovnávať. Rádio má odber 350 mA, stačilo by aj v pohode 1C.
Bydlisko: Nitra ( 49 rokov )
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 10. 11. 2020 o 13:05 | odkaz na príspevok

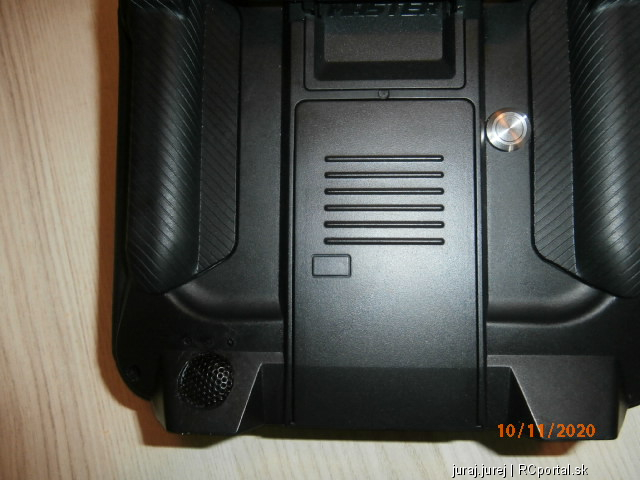

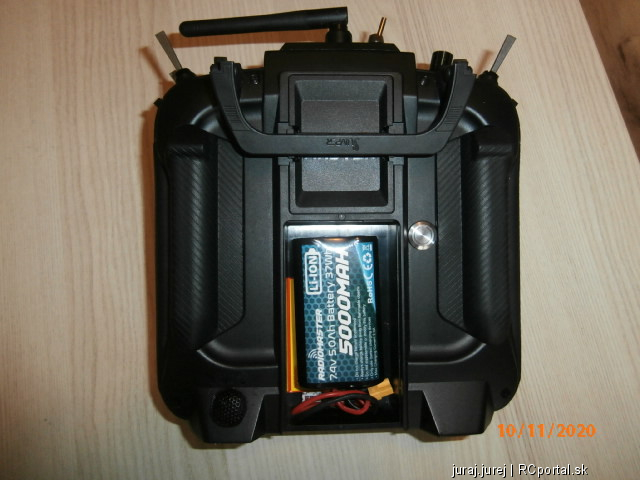

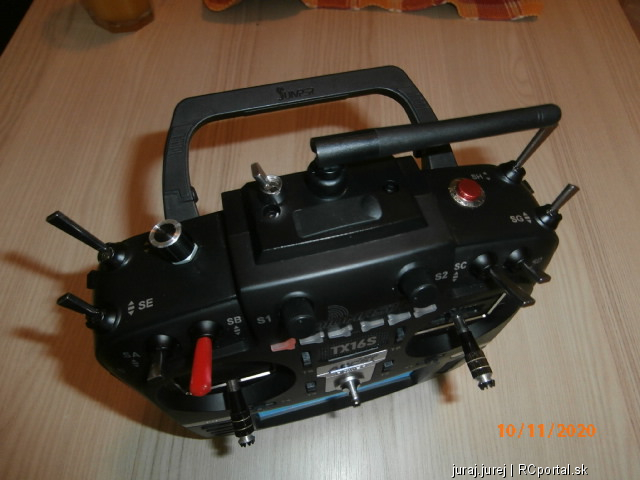

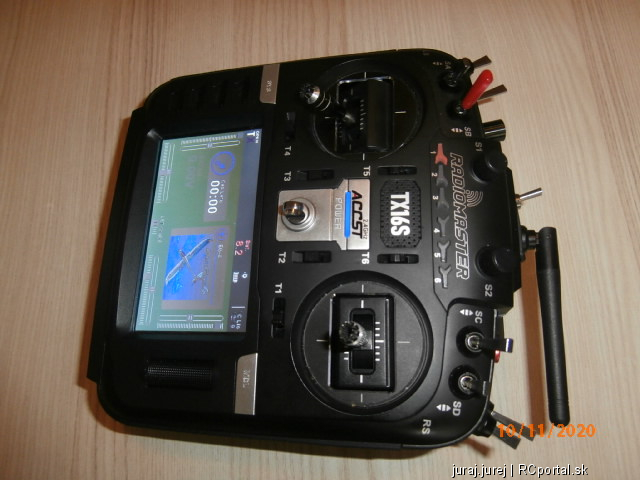

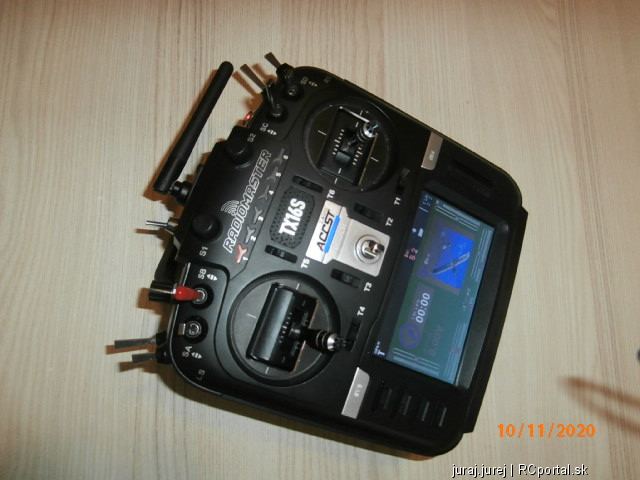

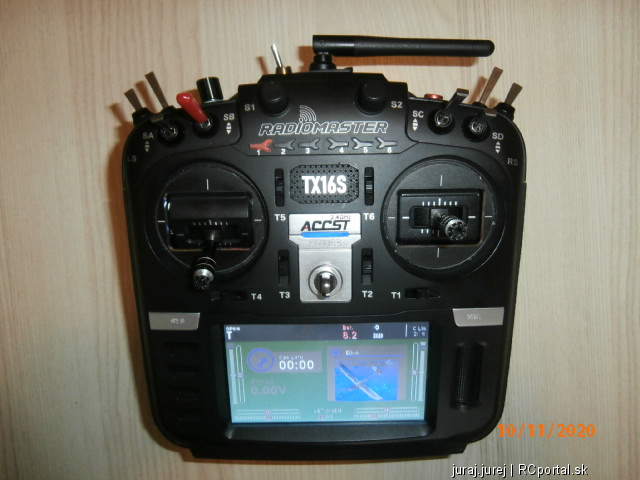

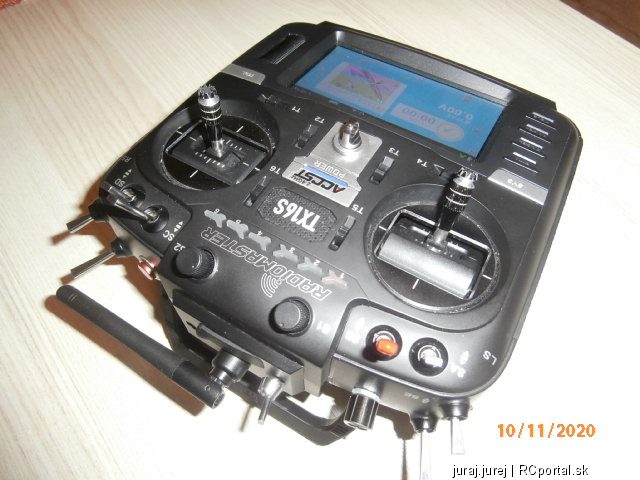

Osadenie 3 pol. prepínača (EXT2) vedla antény a SJ (momentové tl.) na zadný kryt. Nakoľko je EXT2 vstup na potenciometer, alebo viac polohový prepínač tak som si ho nastavil cez logické spínače, ako niekedy na T9X. Napr. L1 -100, L2 0, L3 100, ktoré potom použijem v mixoh. Osadil som aj mriežku repro.

Bydlisko: Nitra ( 49 rokov )
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 7. 3. 2021 o 10:49 | odkaz na príspevok

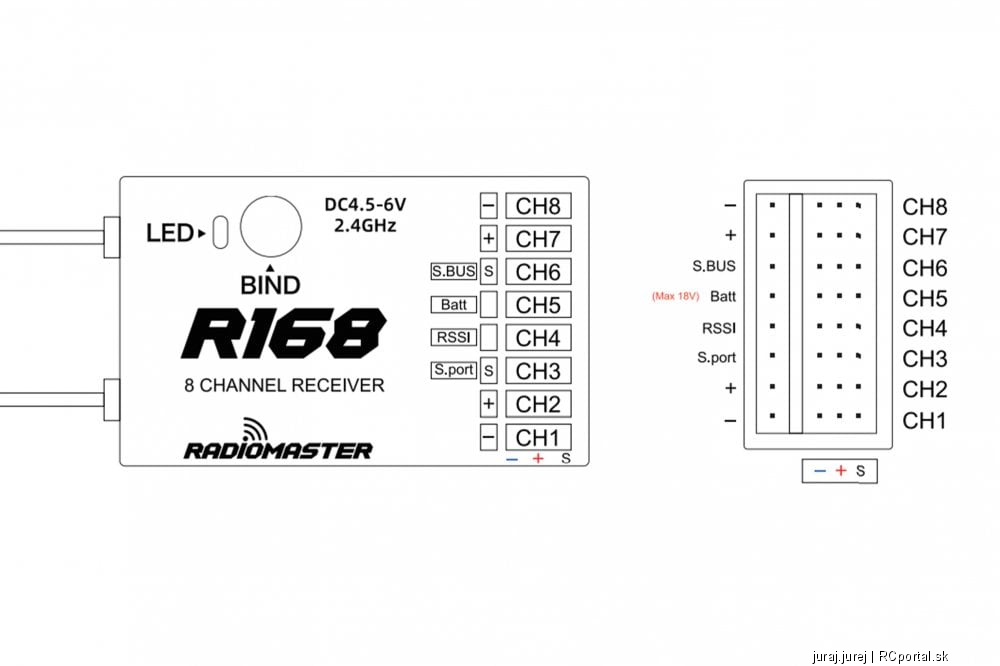

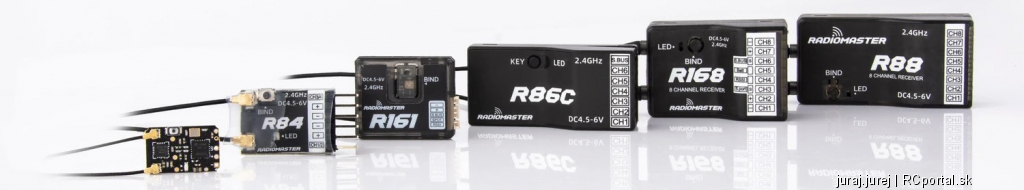

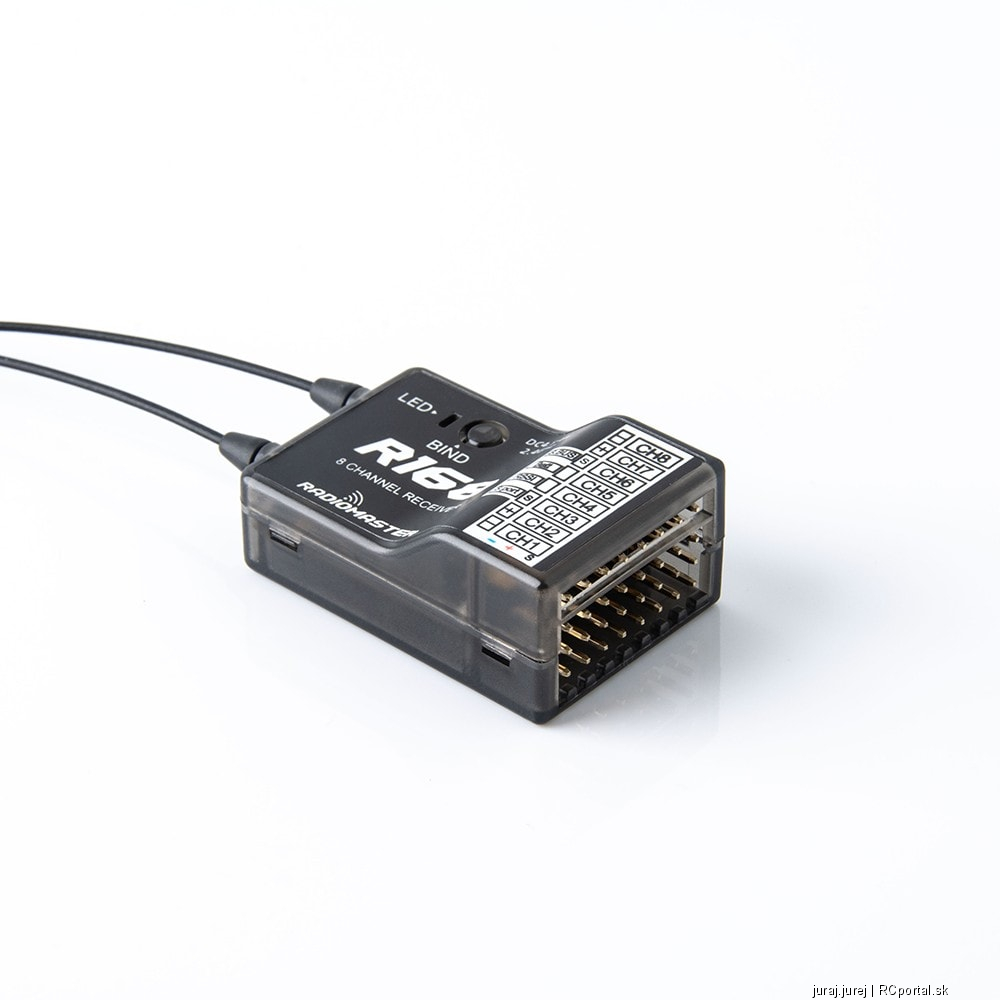

Prijímače Radiomaster




Osobne ma zaujíma iba R168 ACCST D16 ktorý má, ako jediný S.Port.
Je to vlastne kópia FrSky X8R a používa aj jeho FW
https://radiomasterrc.com/articleb-139.html#a02


Manuál R168:
https://ulozto.sk/tamhle/bms6OFrWjK6p/name/Nahrane-7-3-2021-v-11-50-22?view=gallery
Bydlisko: Nitra ( 49 rokov )
miromacek
modelár

Príspevkov: 1

Moje modely
Poslať správu
Správa zaslaná: 4. 12. 2021 o 14:39 | odkaz na príspevok
Mám novú TX16S . Hľadám niekoho kto má skúsenosť s touto vysielačkou.

Miro M. Košice KVP
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 7. 4. 2022 o 11:39 | odkaz na príspevok
Nový (vylepšený) TX16S Mark II
https://www.radiomasterrc.com/collections/tx16s/products/tx16s-mark-ii-radio-controller


odkaz na Youtube


Vylepšenia:
Vylepšené vnútorné obvody a optimalizované napájanie.
Nový obvod nabíjania s integrovanou ochranou proti prepólovaniu.
Optimalizovaný nabíjací IC teraz umožňuje interný nabíjací prúd USB-C až 2,2 A.
Zadný audio jack poskytuje výstup pre slúchadlá.
V4.0 Gimbal zlepšil centrovanie a teplotnú stabilitu (rovnaké obvody ako AG01).
Zahrnuté sú voliteľné vysoké/nízke zadné rukoväte pre lepšiu ergonómiu.
Vylepšené gombíky S1/S2 s jasnými stredovými západkami.
Prepracovaný kryt batérie pre lepší prístup k batérii.
Prepracovaná karoséria s vylepšeným prispôsobením a povrchovou úpravou.
Dostupné verzie ELRS a 4v1.
Bydlisko: Nitra ( 49 rokov )
juraj.jurej
modelár

Príspevkov: 172

Moje modely
Poslať správu
Správa zaslaná: 10. 4. 2022 o 15:41 | odkaz na príspevok
Bydlisko: Nitra ( 49 rokov )
Radkowan
modelár

Príspevkov: 1

Moje modely
Poslať správu
Správa zaslaná: 18. 5. 2022 o 07:57 | odkaz na príspevok
chcem saspytat: aky je rozdiel medzi elrs a 4in1 ďakujem
akurepas
modelár

Príspevkov: 3

Moje modely
Poslať správu
Správa zaslaná: 30. 6. 2022 o 09:45 | odkaz na príspevok
Zdravím, mám otázku ohľadom TX 16S, po zmoknutí vysielača mi aj po vysušení a nahratí nového programu nefunguje kanál 4. Skúšal som prehodiť snímače medzi kanálmi, tak tie sú dobré. Má s tým niekto skúsenosť.
Bydlisko: Nemcovce
cseres
modelár

Príspevkov: 1

Moje modely
Poslať správu
Správa zaslaná: 24. 2. 2023 o 00:27 | odkaz na príspevok
Idete do obchodu a poviete im, aby to opravili, uistite sa, že je to preto, že softvér je chybný.hurdle
