Technické parametre
| Výrobca: | Ja | Rozpätie: | 2220 mm | Hmotnosť: | 1100 g |
| Kategória: | Lietadla - vetrone | Dĺžka: | 1420 mm | Materiál: | preglejka,smrek,lipa,vlies |
| Motor: |
Popis
Počas vianočných sviatkov som začal stavať historický vetroň Rosita od Ervína Farského z roku 1946. Zaujímavostou je, že Rosita bola vlastne prvý RC model vyvinutou firmou MVVS.
http://www.sam78.cz/apr_list/images/1946-rosita-2.jpg
Model som si ešte minulý rok prekreslil presne v programe AutoCAD. Výrezy mi vyfrézoval StanleyP za čo mu veľmi ďakujem, ušetril mi kopu času.

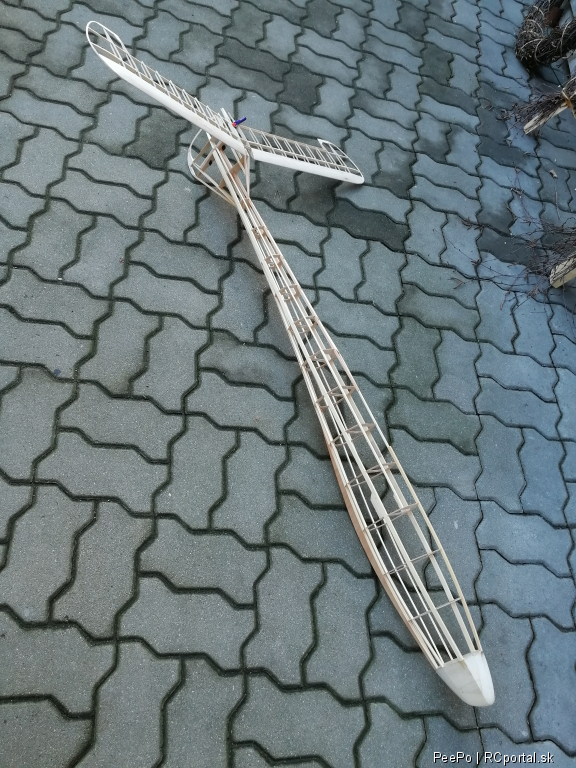

Trupové prepážky sú z preglejky 1,2 - 1mm, špica je z lipového dreva a pristávacia lyža z 5mm preglejky. Výškovka sa bude pripevňovať k trupu pomocou dvoch M5 plastových šróbov. Výškovka má profil Grant X-14 a sú vyrezané z 0,8mm preglejky. Podobne ako u Sokola aj tu bude ovládaná každá polka samostane jedným servom. Uchytávanie krídla je zaujímavo vyriešené. K trupu sa pomocou gumy pripevní časť centroplánu do ktorého sa na gulatiny nasunú krídla. Na krídle je použitý autostabilný profil Grant X-10, profily na krídlo sú z 2-1mm preglejky. Model bude potiahnutý vliesom a farebné prúžky budú oranžové v tvare ako sú na originál fotkách.

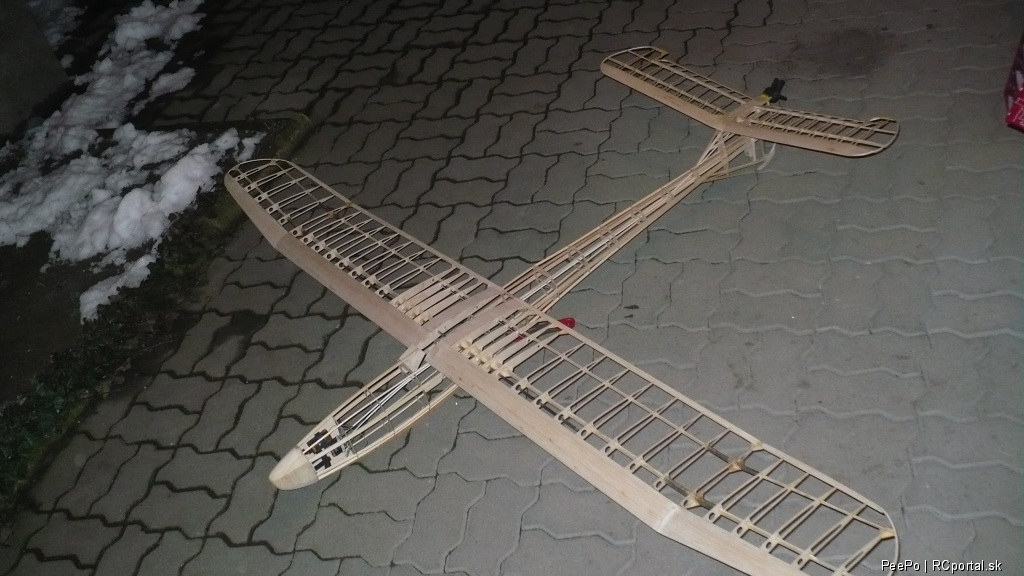

Postupne popridávam fotky a videá zo stavby
http://www.sam78.cz/apr_list/images/1946-rosita-2.jpg
Model som si ešte minulý rok prekreslil presne v programe AutoCAD. Výrezy mi vyfrézoval StanleyP za čo mu veľmi ďakujem, ušetril mi kopu času.
Trupové prepážky sú z preglejky 1,2 - 1mm, špica je z lipového dreva a pristávacia lyža z 5mm preglejky. Výškovka sa bude pripevňovať k trupu pomocou dvoch M5 plastových šróbov. Výškovka má profil Grant X-14 a sú vyrezané z 0,8mm preglejky. Podobne ako u Sokola aj tu bude ovládaná každá polka samostane jedným servom. Uchytávanie krídla je zaujímavo vyriešené. K trupu sa pomocou gumy pripevní časť centroplánu do ktorého sa na gulatiny nasunú krídla. Na krídle je použitý autostabilný profil Grant X-10, profily na krídlo sú z 2-1mm preglejky. Model bude potiahnutý vliesom a farebné prúžky budú oranžové v tvare ako sú na originál fotkách.
Postupne popridávam fotky a videá zo stavby
Zobraziť pokračovanie
ID Modelu: AM8614 | Zobrazenia: 11280 | Pridané: 8. 1. 2018 o 12:40 | Autor: PeePo
| Autor | Správa |
|
PeePo modelár
Príspevkov: 1037 Moje modely Poslať správu |

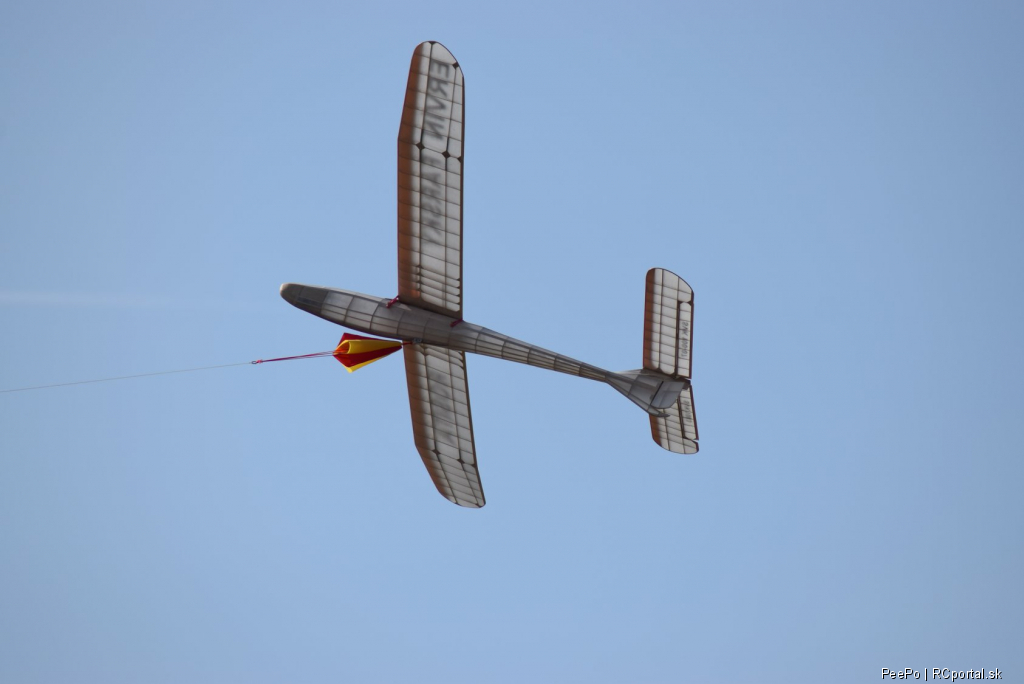

Tak Rositu som zalietal na súťaži v Nitre. Pred záletom som mal ťažisko asi 1cm ako je podla plánu. Tak mi to vyšlo bez pridania žiadneho olova. Hovoril som si že to skusím takto a uvidím, ale po druhom štarte som zopár oloviek nasypal do špice trupu a dal ťažisko dopredu kúsok a model bol hneď kludnejší a lepšie letel. Motýl na výškovke som zatial vypol najskorej ten uhol je malý a nebude natolko efektívna ako u Sokola. Možno sa ešte pohrám s výchylkami ale Rosita má dosť veľkú smerovku tak to asi ani nebude treba. Foto pred súťažou, aby som mal pamiatku keby sa niečo zvrtlo   Spoločné foto     Štart na gumicuku   No a fotka po súťaži, unavený, nabehaný ale spokojný a nadšený z lietania  |
|
mojco modelár
Príspevkov: 431 Moje modely Poslať správu |
Veľmi pekné fotky, Peter. |
