Technické parametre
| Výrobca: | Custom Jets | Rozpätie: | 1300 mm | Hmotnosť: | 4500 g |
| Kategória: | Lietadla - turbíny, EDF | Dĺžka: | 1600 mm | Materiál: | kompozit |
| Motor: | 90mm edf 8-10 s Het |
Popis
Ahoj, celkem neplánovaně začala stavba malého sport jetu na 90mm edf. Délka je 1600mm, rozpětí 1300mm. Byla to invence po návštěvě Itálie, tak proto to jméno
. Bude to celokompozit, vnitřní struktura přepážek bude ve stejném duchu jak delfín, kterého upravujeme. Model je komplet nově vymodelován ve 3D a následně je vyfrézováno kopyto z xps. Tvar nijak zvlášť nevybočuje z ověřené koncepce sport jetů, hlavní změny jsou okolo střední části trupu. V návrhu je počítáno i s "pravidlem ploch" tedy co design tohoto typu pohledově ještě snese. Podvozky dostane naše, které jsou i pro Delfína. Vlečená ramena jsou prostě nejlepší.. Jak bude příprava postupovat, budu dodávat fotky. Máme před sebou to nejhorší - laminování, tmelení, broušení, leštění do forem... chjo.. nedá se to přeskočit..
. Bude to celokompozit, vnitřní struktura přepážek bude ve stejném duchu jak delfín, kterého upravujeme. Model je komplet nově vymodelován ve 3D a následně je vyfrézováno kopyto z xps. Tvar nijak zvlášť nevybočuje z ověřené koncepce sport jetů, hlavní změny jsou okolo střední části trupu. V návrhu je počítáno i s "pravidlem ploch" tedy co design tohoto typu pohledově ještě snese. Podvozky dostane naše, které jsou i pro Delfína. Vlečená ramena jsou prostě nejlepší.. Jak bude příprava postupovat, budu dodávat fotky. Máme před sebou to nejhorší - laminování, tmelení, broušení, leštění do forem... chjo.. nedá se to přeskočit..ID Modelu: AM4649 | Zobrazenia: 7048 | Pridané: 18. 8. 2014 o 14:27 | Autor: pekos
3d…
3d…
3d…
návrh vnitřního…
frézování po…
návrh umístění…
dofrézováno

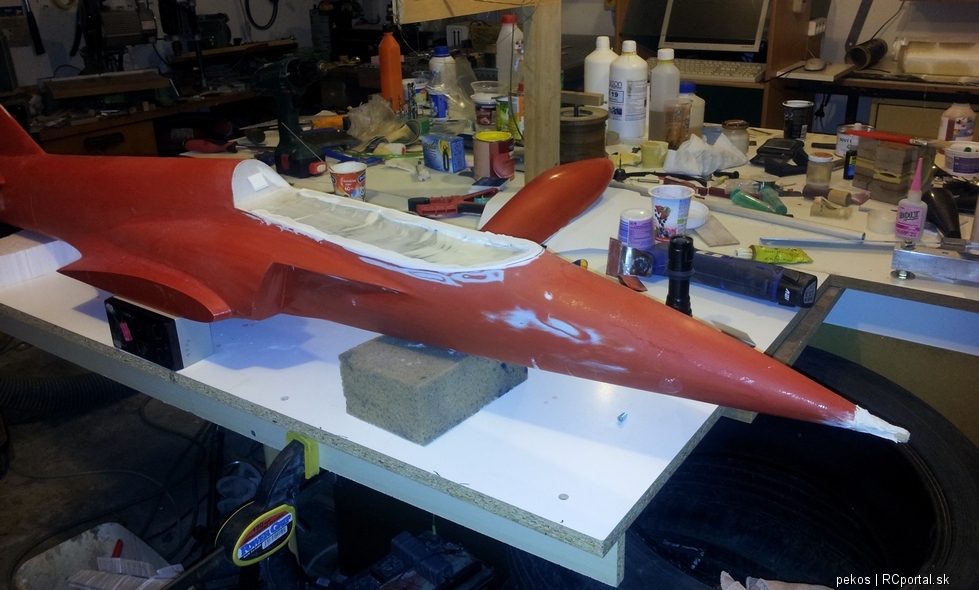

slepeno a přetmeleno…
příprava na…
| Autor | Správa |
|
pajlotmato modelár
Príspevkov: 1475 Moje modely Poslať správu |
Ako skončil tento projekt? |
|
pekos modelár
Príspevkov: 95 Moje modely Poslať správu |
neskončil, my jsme museli trochu pozastavit vývoj z důvodu jedné větší zakázky /cca 10 měsíců práce/. Ta včera byla vyřízena, takže to můžeme teď dotáhnout do konce. Kopyto je těsně před zaformováním. |
|
pajlotmato modelár
Príspevkov: 1475 Moje modely Poslať správu |
Tento sa mi páči, dúfam, že ho začnete vyrábať.. |
|
pekos modelár
Príspevkov: 95 Moje modely Poslať správu |
děláme na tom, byla by to škoda, docela to dalo dost práce. Teď řešíme, zda by křídla (1300mm) neměla být v celku a zespodu nasazovací. S tím, že by rovnou byl přístup ke dmychadlu. Taky by se to dobře laminovalo, byl by tam přístup. Zase tam ale prochází sací potrubí a jen tak tak se vyhýbá spojovací trubce....   |
|
Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
Tak spraviť časť kanálu do krídla po nosník ,robí sa to bežne . Krídlo v celku by som určite doporučil, je tam značná úspora váhy čo pri tomto modely budete vítané. Aký je tam profil a hrúbka ? |
|
pekos modelár
Príspevkov: 95 Moje modely Poslať správu |

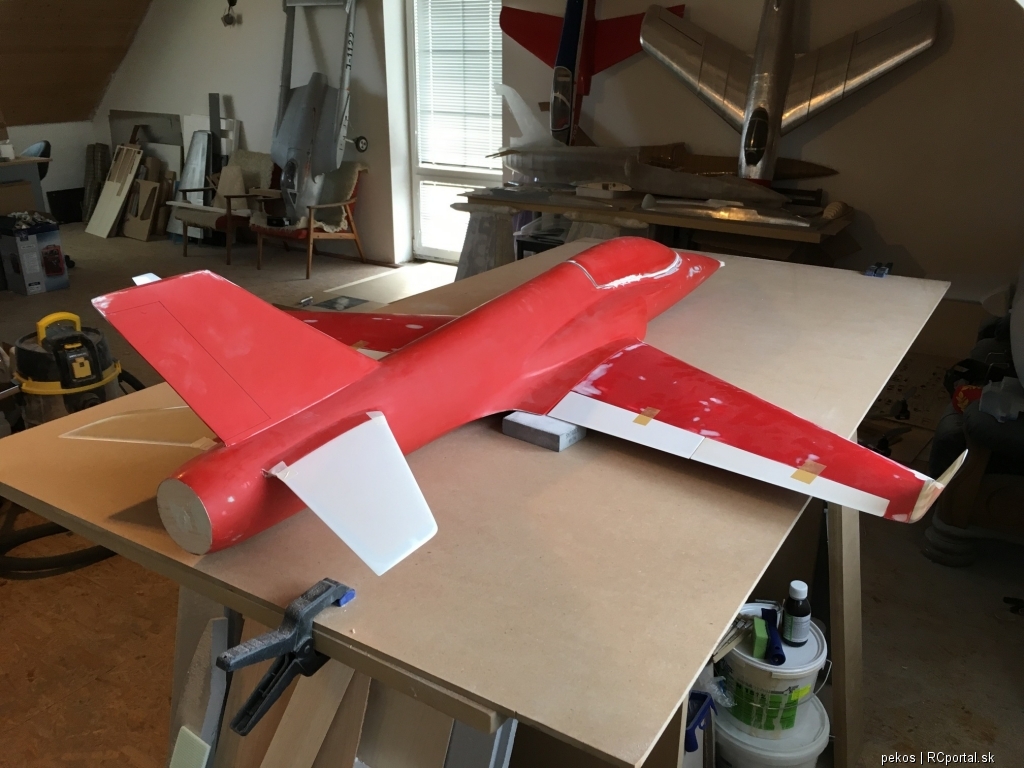

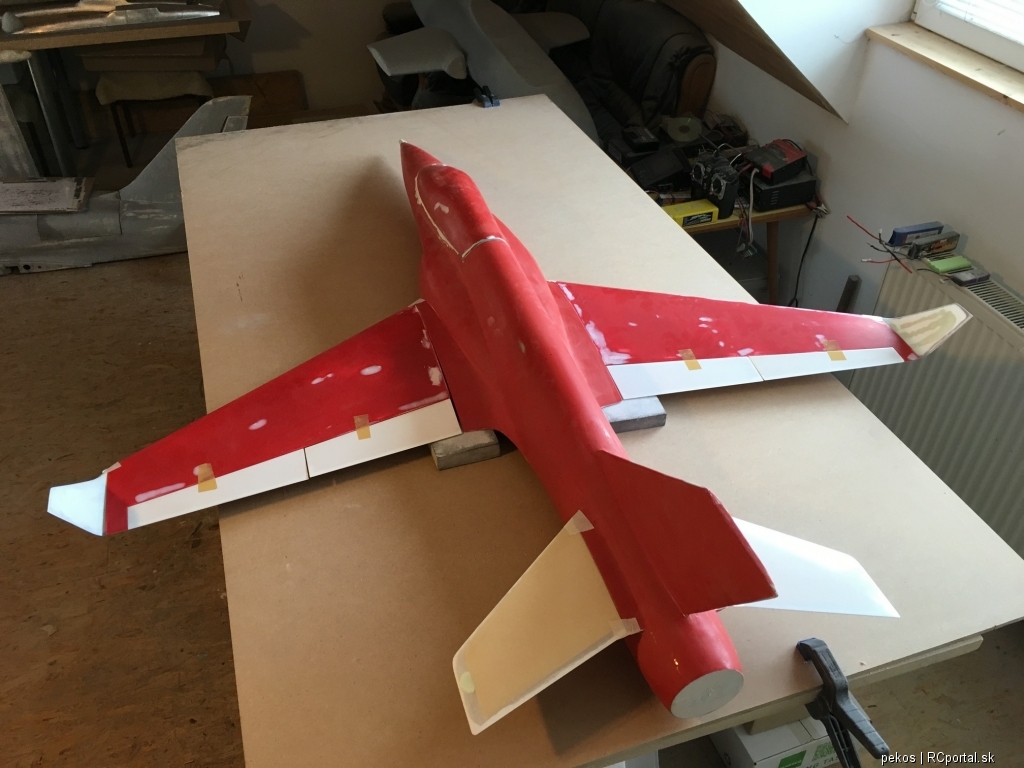

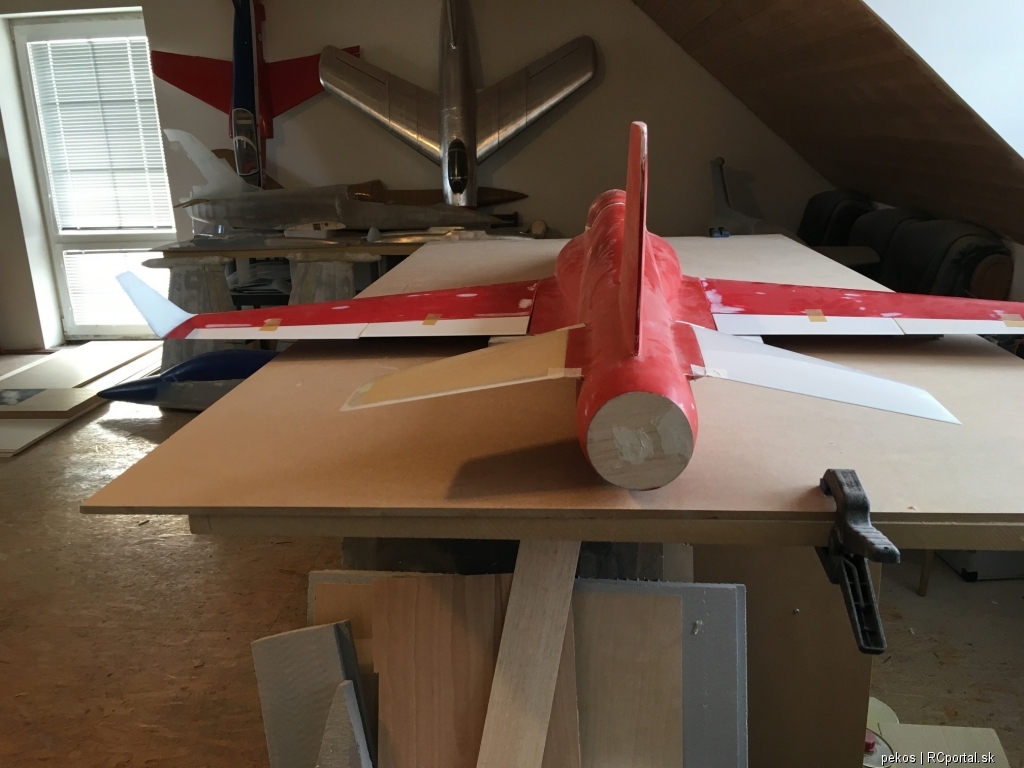

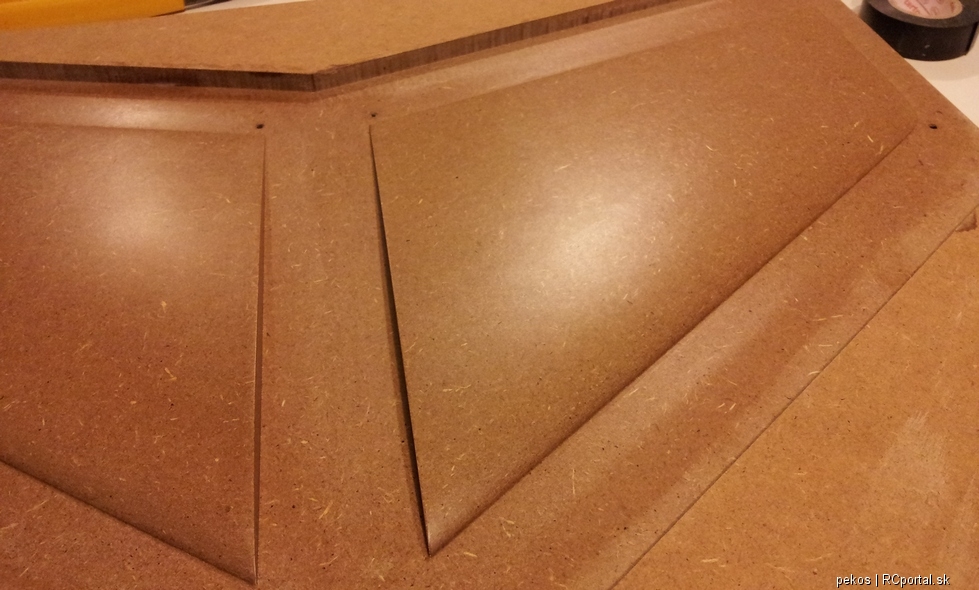

křídla (klasický sendvič s herexem) přiloženo ke kopytu trupu. Nějak se nemůžeme dohodnout o tvaru trupu, jsou tu varianty komplet nového designu. Když jsem to složil dohromady, tak sa mi to docela páči..    |
|
Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
Jo pekné |
|
pajlotmato modelár
Príspevkov: 1475 Moje modely Poslať správu |
Už aby bola...bude to pecka... |
|

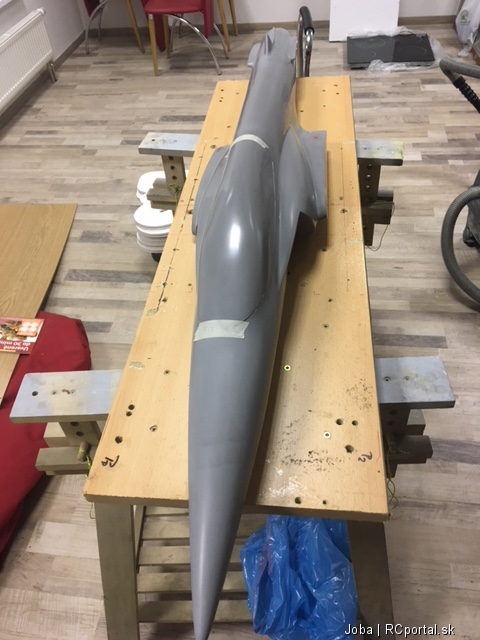

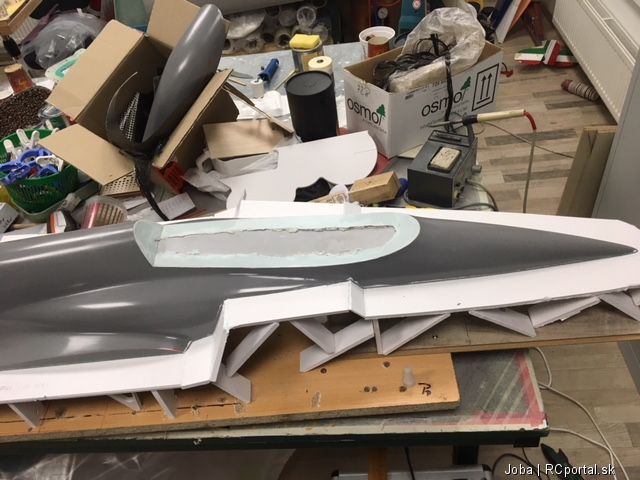

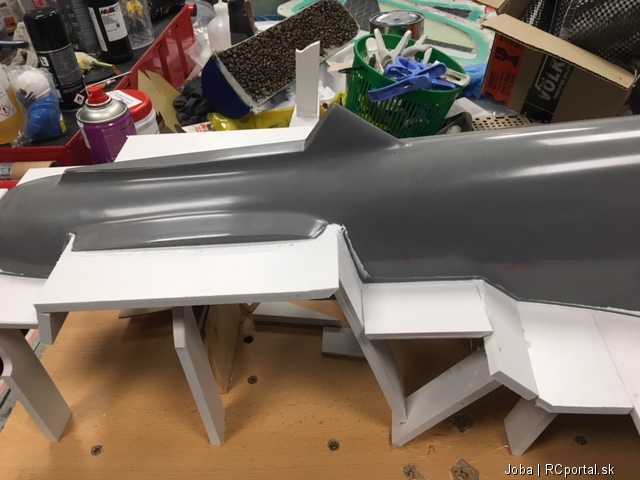

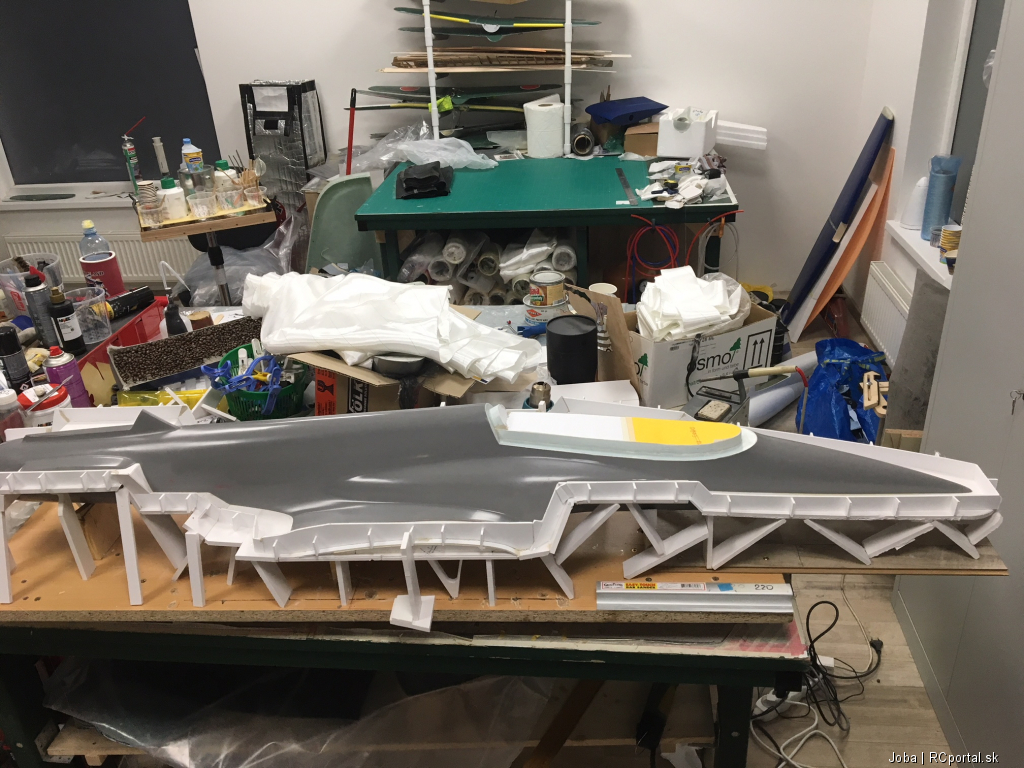

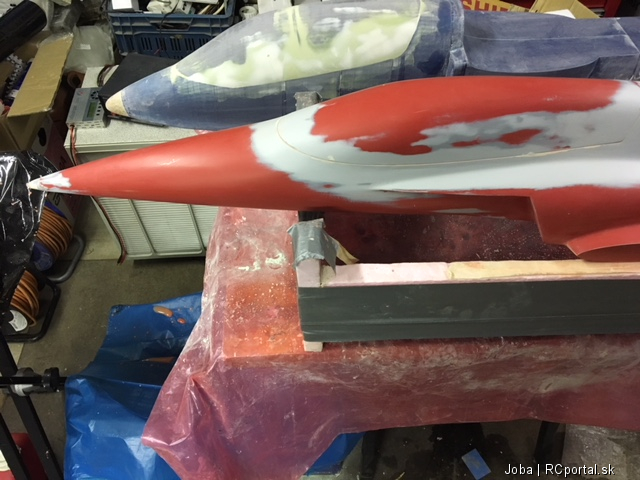

Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
    |
|

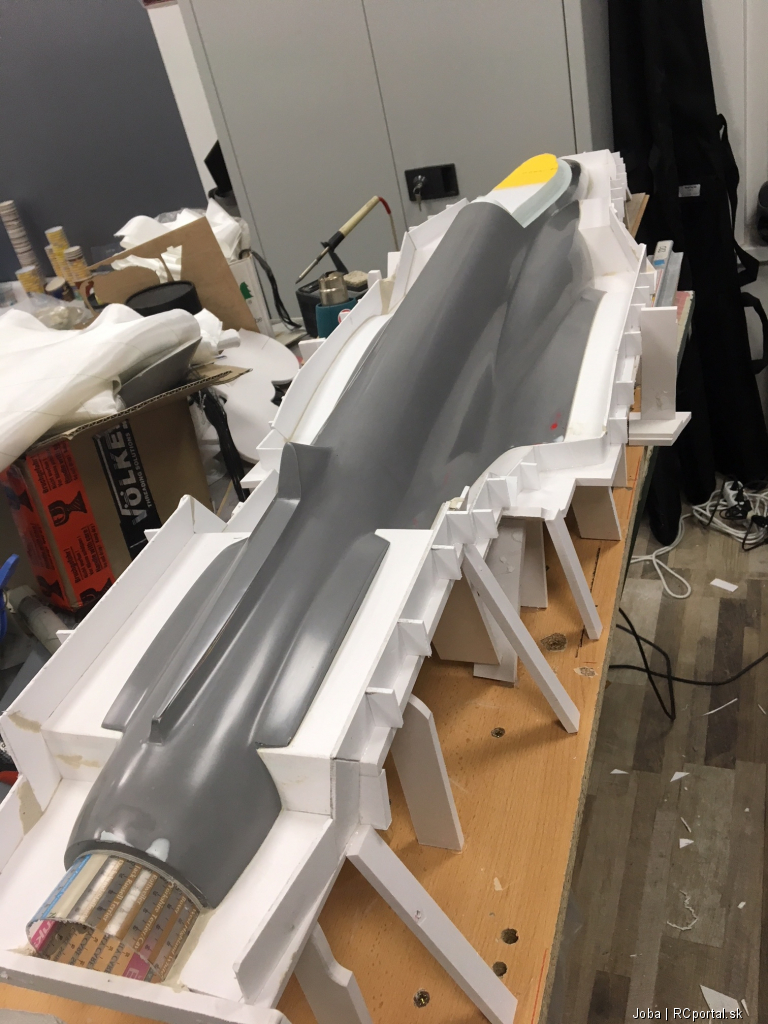

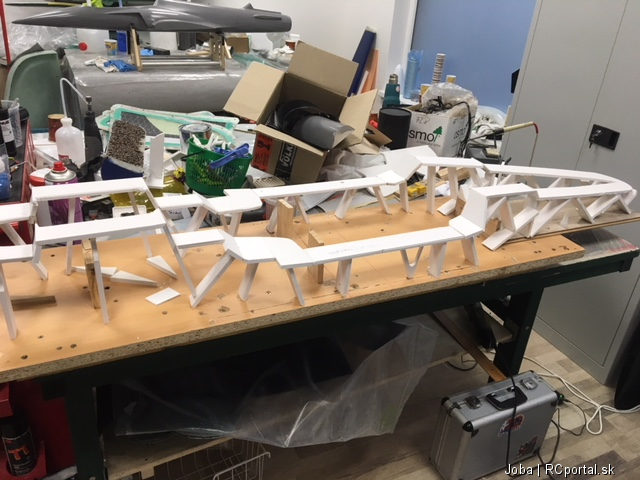

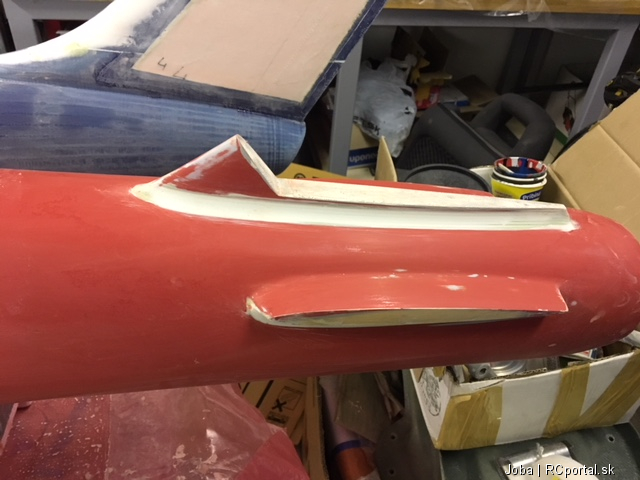

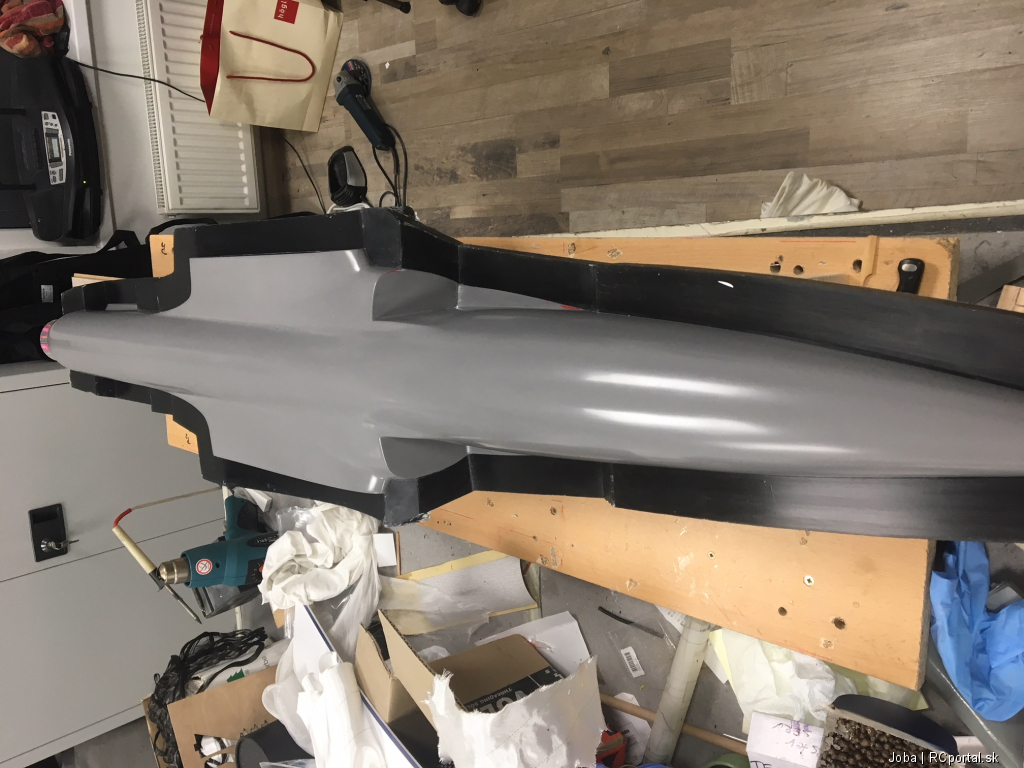

Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
    |
|

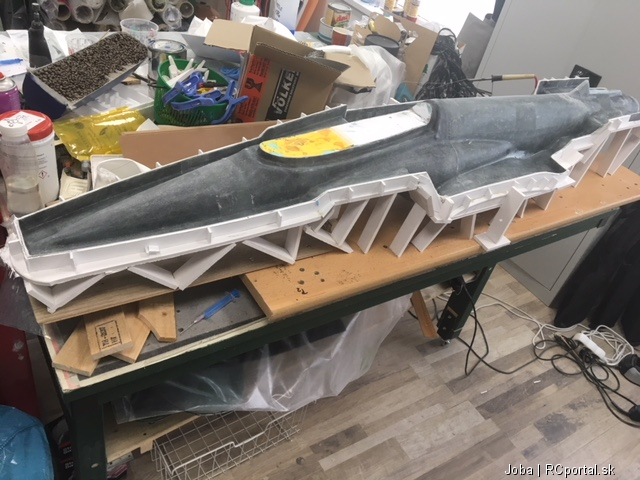

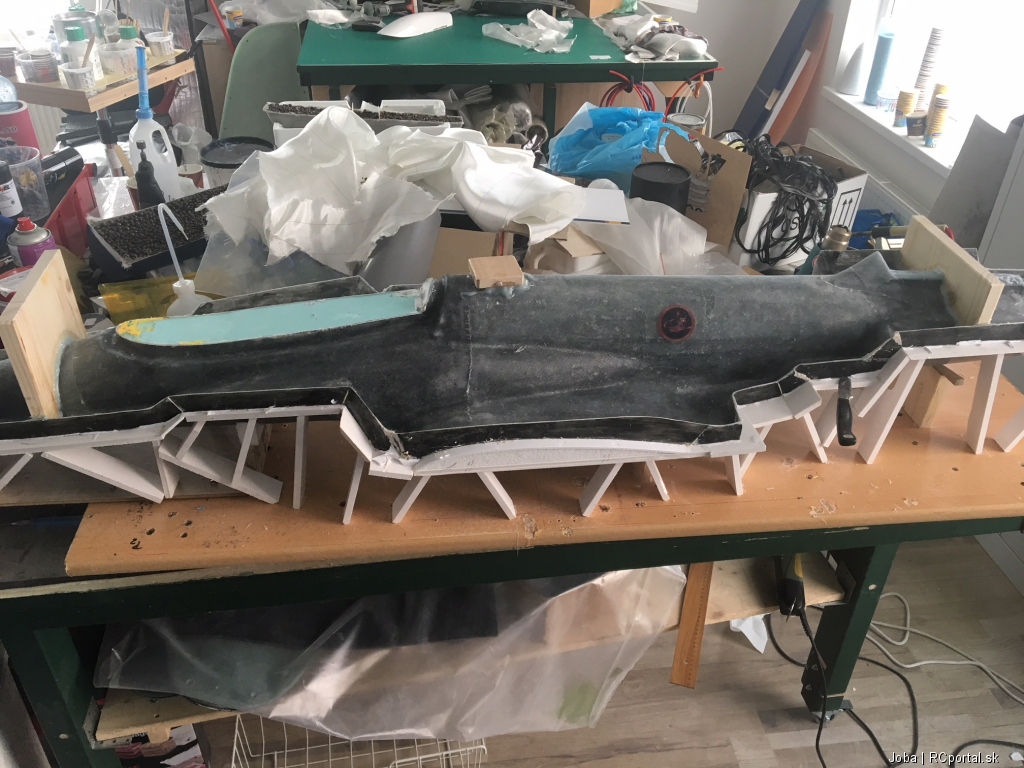

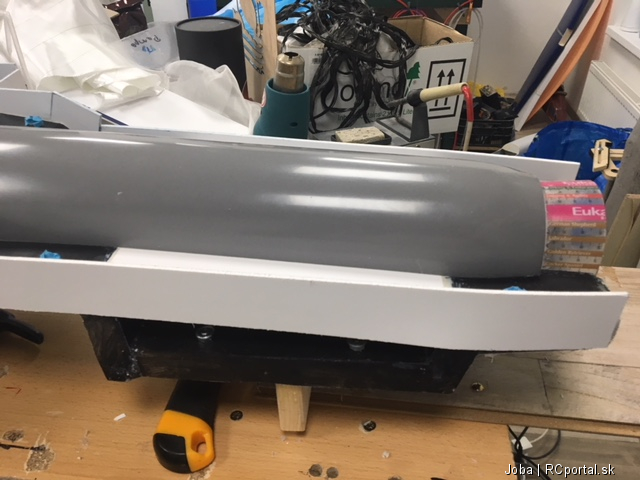

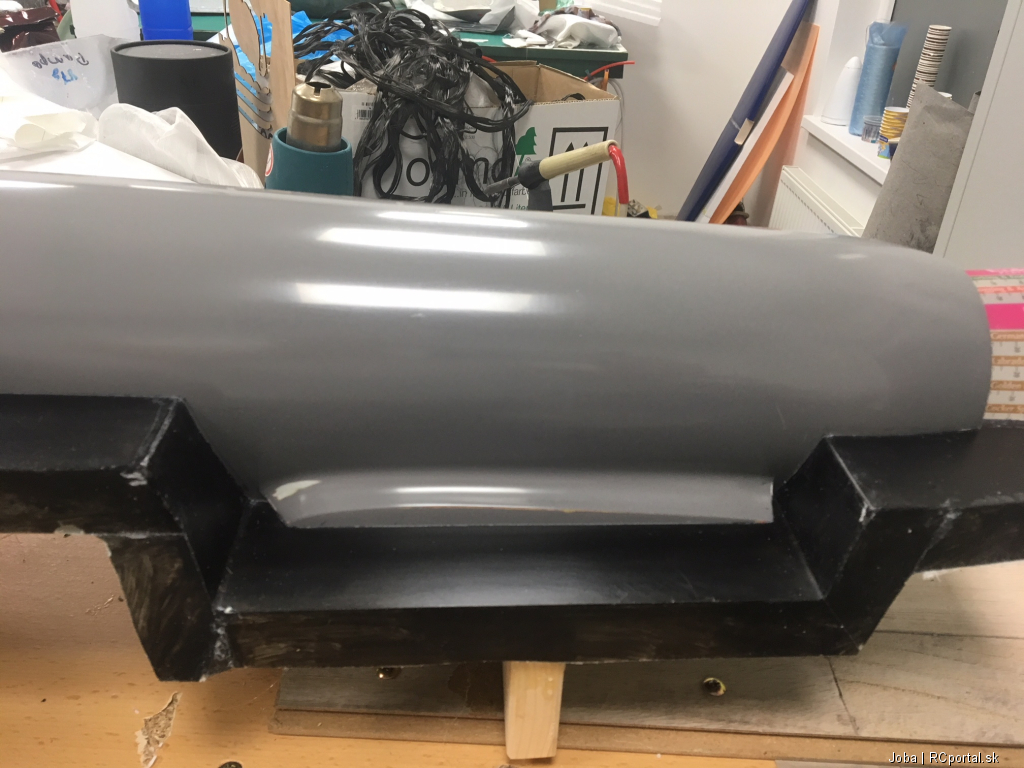

Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
   |
|

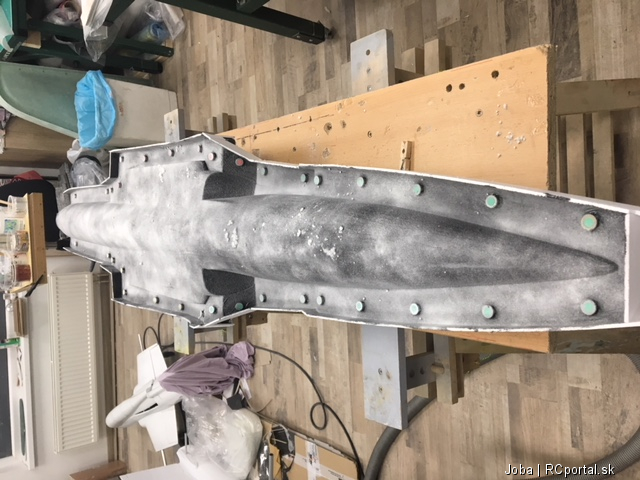

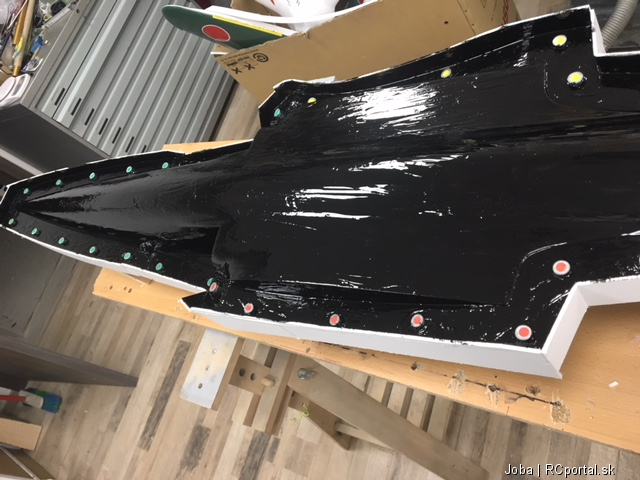

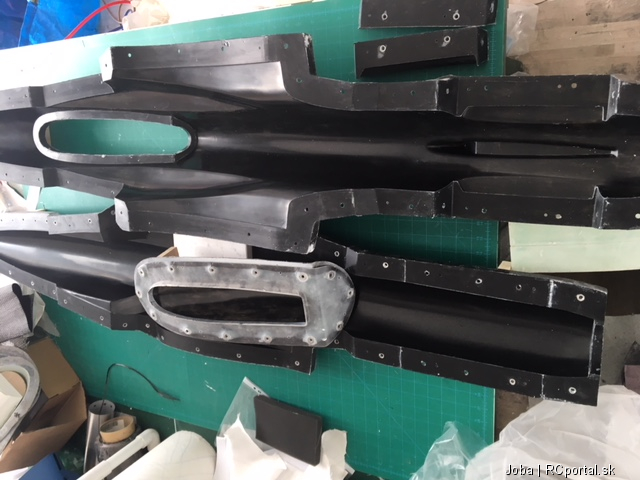

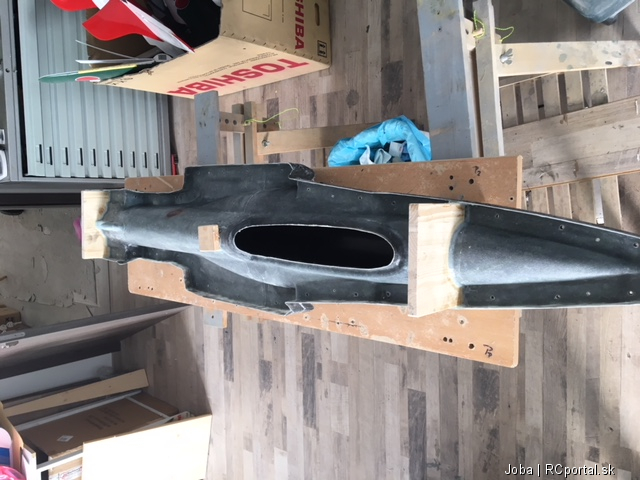

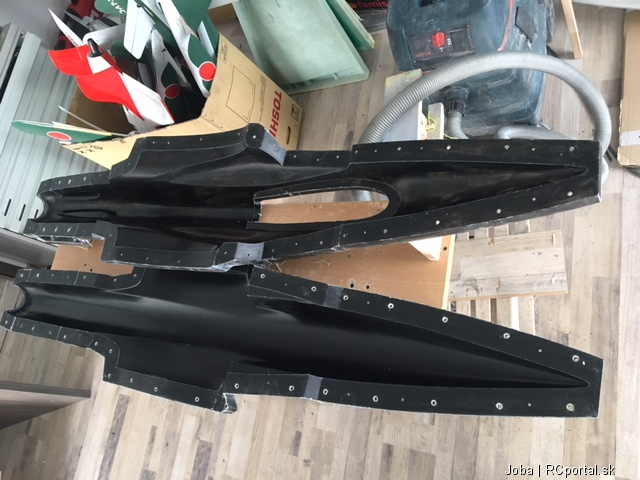

Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
     |
|
pajlotmato modelár
Príspevkov: 1475 Moje modely Poslať správu |
Ide ti to krásne Jožko, vyzerá to profícky... |
|
Joba modelár
Príspevkov: 1408 Moje modely Poslať správu |
Jo vďaka     |
