autor správa
Peter
team RCPortál

Príspevkov: 2167

Moje modely
Poslať správu
Správa zaslaná: 23. 2. 2019 o 19:54 | odkaz na príspevok
ahoj chlapci elektronici.. potrebuje odborný názor..... mám model autíčka so śtandardnými servami a chcem tam použiť dve servá HV z dôvodu, aby som mal na nich dostatočný výkon a zároveň aby som odľahčil napájací BEC.... Moja predstava ako to zapojiť je nasledovná:


- štandardné servá a prijímač budú napájané cez BEC regulátora (napájané 2S)...... vypínanie bude štandardne vypínačom na regulátore
- na HV servách prinesiem na prijímač len signálny kábel, napájanie - červený a čierny napojím na dvojčlánok

ale mám otázky:
- HV servá aj regulátor sú napajané tým istým dvojčlánkom..... mal by som zem - čierny káblik z hv serv priviesť aj na prijímač? alebo to je zbytočné, lebo ako predpokladám - že minus je už z baterky rovnaké pre servo aj prijímač z becu?
- vypínanie systému - ak vypnem regulátor.... HV servá nedostanú signál..... ale majú stále plus a minus...... môže to vadiť? môže mať servo takto odber? ide mi len o krátkodobé vypínanie medzi jazdami.... ináč automaticky odpájam aku z celého auta....
vďaka za radu....
Bydlisko: Nové Zámky ( 60 rokov )
VladoVrancik
modelár

Príspevkov: 1757

Moje modely
Poslať správu
Správa zaslaná: 23. 2. 2019 o 20:46 | odkaz na príspevok
Ahoj ak vypnes prijimac hoc aj kratkodobo moze sa stat ze serva ktore budu napojene napriamo skocia do niektorej krajnej polohy ci dokonca budu mat snahu hybat stale dalej a poskodia oubenie.
Bydlisko: Nove Zamky ( 53 rokov )
Waldas
modelár

Príspevkov: 676

Moje modely
Poslať správu
Správa zaslaná: 23. 2. 2019 o 23:11 | odkaz na príspevok
Ja to robim tak, ze pouzivam toto:
http://www.nataair.sk/nataair/eshop/25-1-Regulatory/0/5/2594-Regulator-napatia-VR-PRO

Tento regulator mam nastaveny na 7,4V. Vsetky serva mam ovladane z prijimaca na 6V a ked mam HV servo, tak pouzivam Y kabel, 1 konektor dam do serva, druhy do tohoto regulatora a 3 dam do prijimaca, ale odstrihnem cerveny kablik. Funguje to super. Pointa je oddelit rozdielne napatia, ale cierny minus kabel musi zostat ten isty, ked je to napajane tou istou bateriou
Bydlisko: Trnava ( 42 rokov )
Peter
team RCPortál

Príspevkov: 2167

Moje modely
Poslať správu
Správa zaslaná: 23. 2. 2019 o 23:28 | odkaz na príspevok
Waldas, tomuto rozumiem.... je to taký múdrejší BEC.... ale aj pri tomto zapojení môže byť problém pri vypnutí o ktorom píše Vlado.... teda že keď vypneš napájanie prijímača tak máš servo síce bez signálu ale stále pod prúdom.... nerobí ti to problém? alebo najprv vypínaš servá a potom prijimač?
Bydlisko: Nové Zámky ( 60 rokov )
lv
modelár

Príspevkov: 2802

Moje modely
Poslať správu
Správa zaslaná: 24. 2. 2019 o 07:46 | odkaz na príspevok
Pokial pouzijes kvalitne serva tak tie sa bez signalu ani nehnu.
Bydlisko: Trenčianska Turná ( 58 rokov )
miromi
modelár

Príspevkov: 39

Moje modely
Poslať správu
Správa zaslaná: 24. 2. 2019 o 07:48 | odkaz na príspevok
Keďže celý obvod napájať z jedného zdroja, tak zem (- pól) je spoločná pre všetky prvky obvodu. Ak chceš obísť BEC a HV servá napojiť priamo na akumulátor, stačí pripojiť napájací káblik HV serv (červený) cez samostatný vypínač na + pól akumulátora. Potom je potrebné pri prestávkach vypínať najprv HV servá, aby nedošlo k situácii, ktorú opisuje Vlado Vrančík.
Pri zapínaní potom musíš najprv zapnúť regulátor , až potom HV servá.
Bydlisko: Jaslovské Bohunice
Peter
team RCPortál

Príspevkov: 2167

Moje modely
Poslať správu
Správa zaslaná: 24. 2. 2019 o 20:55 | odkaz na príspevok
hmmm.... vďaka chlapci..... som si prešiel názory.... a zhodujem sa s nimi.....mám vnútorné presvedčenie že poriadne digitálne servo by bez signálu nemalo isť ani keď má napájanie...... ale zas nakoľko to poriadne servo mám , netuším...... a tak som sa rozhodol skúsiť.......

zapojenie som spravil tak, že som prerušil plus zo serva a viedol do baterky napriamo.... Minus som spravil len odbočku a viedol do baterky........ teda minusy som nechal prepojené aj cez servo a plus má napájanie napriamo 2S....... po odpojení signálu (vypnutí prijímaća ) a zachovaní napájania serva sa servá ani nepohnú, ani cuknutie nie je.... takže to beriem tak, že na krátkodobé vypnutie to stačí...a na dlhšie odpojím baterky ako aj zvyknem.....

takže asi toľko..... ešte raz vďaka, a snáď to pomôže aj niekomu ďalšiemu....
Bydlisko: Nové Zámky ( 60 rokov )
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 25. 2. 2019 o 22:33 | odkaz na príspevok
Práve som skúmal prijímač GT2 od HK, či by pracoval aj s 2S LiPol a HV servami. A hľa - téma je už TU.
Rádio TGY-9 používam k lodičkám a uvažujem použiť HV servá a 2S Lipol namiesto NiMH, resp. BEC.
Na nete som našiel zaujímavú stránku práve k tejto téme
https://www.rcgroups.com/forums/showthread.php?2499623-Servo-Power-Board-How-To-Connect-a-Conventional-Receiver-to-High-Voltage-Servos
Prijímače HK pracujú do max napätia 6V, takže 2S LiPol sa priamo pripojiť nedá. Nepáči sa mi ale ani riešenie s "prídavnými konektormi" ako je uvedené na stránke "rcgroup". Ja skúsim "vložiť" do prijímača prídavný stabilizátor napätia na 6V s malým výkonom, ktorý bude pracovať len pre elektroniku prijímača. Na kolíkoch "+" prijímača bude teda napätie 2S LiPol a HV servá sa tu budú pripájať priamo.
Možno bude niekto namietať na "nebezpečné" zasahovanie do obvodov prijímača, resp. že je škoda ničiť prijímač. Je to vec názoru - nič nebezpečného sa ale diať nebude, len tam vložím "malý" BEC a .. ak sa pokus nevydarí, tak mi určite bude ľúto tých 6€, ale tragédia to nebude.
Oto
Bydlisko: Trenčín ( 69 rokov )
Peter
team RCPortál

Príspevkov: 2167

Moje modely
Poslať správu
Správa zaslaná: 25. 2. 2019 o 23:42 | odkaz na príspevok
ono... popravde netuším, prečo by sa to nemalo podariť..... a malý 1A bec by sa mal dať ľahko nájsť vo veľkej číne.... v podstate asi len odpojíš plus vetvu prijímaća od výstupných kolíkov a vradíś tam bec, že?

alebo ešte jednoduchšie... v prípade autíčok ponechať privod od štandardného becu v ESC na druhý kanál aby napájal prijímač a na plusy ostatných výstupov priniesť 2S......
Bydlisko: Nové Zámky ( 60 rokov )
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2019 o 11:00 | odkaz na príspevok
Áno, tak by som to chcel spraviť.
Oto
Bydlisko: Trenčín ( 69 rokov )
VladoVrancik
modelár

Príspevkov: 1757

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2019 o 12:59 | odkaz na príspevok
Ono by sa to teoreticky dalo spravit aj tak ze tam das stabilizator napetia 7805 DPAK SMD.Ktory vlastne zreguluje napetie na 5V problem vsak je pri napajani 2S bateriou lebo tie stabilizatory su spolahlive iba pri min. napajani 7V. Treba si davat pozor aby sa bateria nepodbijala na clanku pod 3,6V nech tam ostane aj neaka rezerva.


Spominany stabilizator je do 1A ale pozor pri takom odbere uz dost hreje a preto sa odporuca davat ho na chladic.
Ja by som to rozhodne do prijimaca nedaval ale skor by som spravil nejaku jednoduchu rozvodnu dosku na ktoru by som priviedol 7,4V u 2S baterie odkial by som napajal serva na tu by sa umiestnil aj stabilizator a cez ten by som napojil prijimac.Samozrejme este musis z prijimaca priviest signaly na spominanu rozvodnu dosku.
Bydlisko: Nove Zamky ( 53 rokov )
PeePo
modelár

Príspevkov: 1037

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2019 o 13:24 | odkaz na príspevok
5V stabilizátory (ale pre väčšie prúdy) označenie teraz narýchlo neviem, sme bežne používali v F3K teraz aj niekto v F3RES ked sme mali normal 5V servá a 2S baterky. Nikdy problém nebol.

Ale to rozdelenie napájania prijímača a serv by som skôr riešil mimo prijímača
Bydlisko: Trenčín ( 34 rokov )
JohnyPP
modelár

Príspevkov: 107

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2019 o 20:08 | odkaz na príspevok
Existuju aj tzv "low drop" stabilizatory a je ich kopec od 0,5 az do 10amper. Vybera by som vsak nieco do 5A, bezny linearny, teda nie spinany. Spinane by mohli narobit paseku koli ruseniu na vyssich frekvenciach 20-500KHz. Linearne ale funguju doslova ako predradne odpory ktore dost hreju. Treba teda pocitat s adekvatnou chladiacou ploskou. TO220 puzdro odnesie tak 5Watt
Stabilizatory radu 78xx su 20 rokov stara nepresna a nestabilna vykopavka, zial pouzivaju sa dodnes...
Kto niekedy meral vystup lecneho becu nejakym lepsim merakom, vie, ze 7805ka si lieta pri plnom kratkodobom zatazeni na vystupe aj pol volta...
Priklad low drop stabilizatoru je napriklad LT1085 (edit praveny typ). Bohate mu staci 6V na vstupe
EDIT: tie 78xx myslim bez dodatocneho znacenia. 78D05 je uz nieco ine

Edit2: Takze sa riesi len znizene napajanie pre prijimac ? Tak to je ine... Ten prijimac ma aku spotrebu ? Max 20mA ? V takom pripade tam staci len zenerova dioda a zrazaci odpor, pripadne este primitivnejsie 3-4 obycajne usmernovacie diody v serii, alebo preco riesit straty teplom ked pri takom odbere bude fajn aj vykonova LEDka

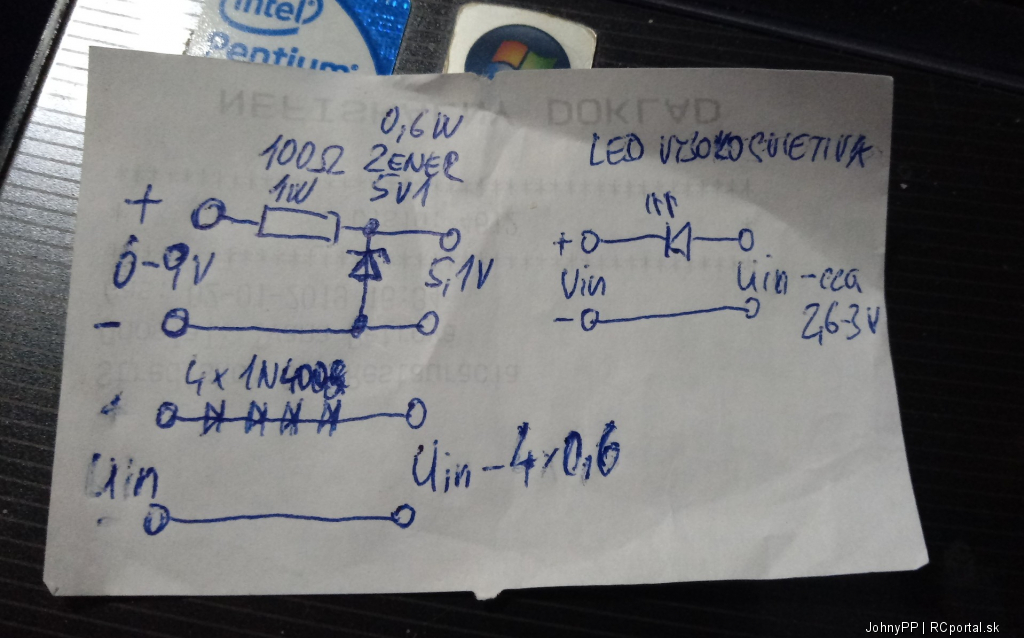

Takto nejak som to myslel, ak sa riesi len prijimac s minimalnym odberom... kreslene z hlavy:
Bydlisko: Poprad
Atto
modelár

Príspevkov: 181

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2019 o 17:37 | odkaz na príspevok
JohnyPP má vo svojom komentári niekoľko nezrovnalostí: niektoré sú drobné, niektoré zas závažnejšie. (Samozrejme, mnohé jeho názory sú vecné a prínosné.)
JohnyPP:
... Vyberal by som vsak nieco do 5A, bezny linearny ...

Naozaj nevidím dôvod na taký "mocný" stabilizátor. Bežné RC prijímače, ktoré majú aj spätný telemetrický kanál, majú spotrebu okolo 100mA. Bez telemetrického kanála menej.
Pri menšom odbere by som použil (tak ako JohnyPP správne navrhuje) nejaký Low DropOut regulátor s max. prúdom 100mA, napr. LP2905-5, alebo podobný.
Pre prúdy nad 100mA by som použil nejaký podobný v púzdre TO220.
Keďže sa na ňom na teplo "vykúri" nejakých 300 - 400 mW, tak ho isto netreba chladiť.
..............................................................................................
JohnyPP:
... TO220 puzdro odnesie tak 5Watt ...

To isto nie. Možno tak 2W. Ale vzhľadom na predošlé, je to irelevantné.
.............................................................................................
JohnyPP:
... Stabilizatory radu 78xx su 20 rokov stara nepresna a nestabilna vykopavka, zial pouzivaju sa dodnes... ...

Mám katalóg firmy Fairchild z roku 1971 a tam sú stabilizátory 78XX ako bežná súčiastka, žiadna horúca novinka. Cez to všetko by som ich isto nenazýval vykopávkami (majú za sebou minimálne 48 rokov úspešného života a je pravdepodobné, že nejaké to desaťročie ešte vydržia). Stačí si spomenúť, ako sme stabilizáciu napätia riešili predtým, ako boli bežne na trhu. Brrrrr.
...........................................................................................
Všetky tie zapojenia, ktoré JohnyPP nakreslil, spomínaným integrovaným stabilizátorom nesiahajú ani po členky a nedá sa to ospravedlniť ani tým, že sú jednoduchšie. Lebo nie sú: zapojenie s integrovaným stabilizátorom je jednoduchšie a vyhráva na celej čiare.
..........................................................................................
JohnyPP:
... pripadne este primitivnejsie 3-4 obycajne usmernovacie diody v serii, alebo preco riesit straty teplom ked pri takom odbere bude fajn aj vykonova LEDka ...

To zapojenie s tou vysokosvietivou LED tak ako je nakreslené, fungovať nebude: LEDka je naopak.
........................................................................................
Môj tip pre Petra z Nových Zámkov: ak je spotreba malá, použi stabilizátor v malom púzdre, aj presahuje 100mA, tak v púzdre TO220.
marianr
modelár

Príspevkov: 1456

Moje modely
Poslať správu
Správa zaslaná: 28. 2. 2019 o 09:28 | odkaz na príspevok
Keď už tu máme teoretický krúžok, tak áno, 78xx pre malé prúdy je dobrý, ak nevadí veľká napäťová strata na ňom. Pre veľké prúdy má tú nevýhodu, že stabilizuje na svojich vývodoch. Môj zdroj 13,8/10 obsahuje 723 (podobná "vykopávka" a snímanie napätia má na svorkách zdroja.
Bydlisko: Ba ( 66 rokov )
