Technické parametre
| Výrobca: | hand-made | Rozpätie: | 230 mm | Hmotnosť: | 7500 g |
| Kategória: | Autá - elektrické | Dĺžka: | 750 mm | Materiál: | dub, buk, orech, mosadz, med, hlinik |
| Motor: | RUDDOG CRAWLER 5 slot 20T |
Popis
Volna konstrukcia stareho hasicskeho auta z medzivojnoveho obdobia (what if).

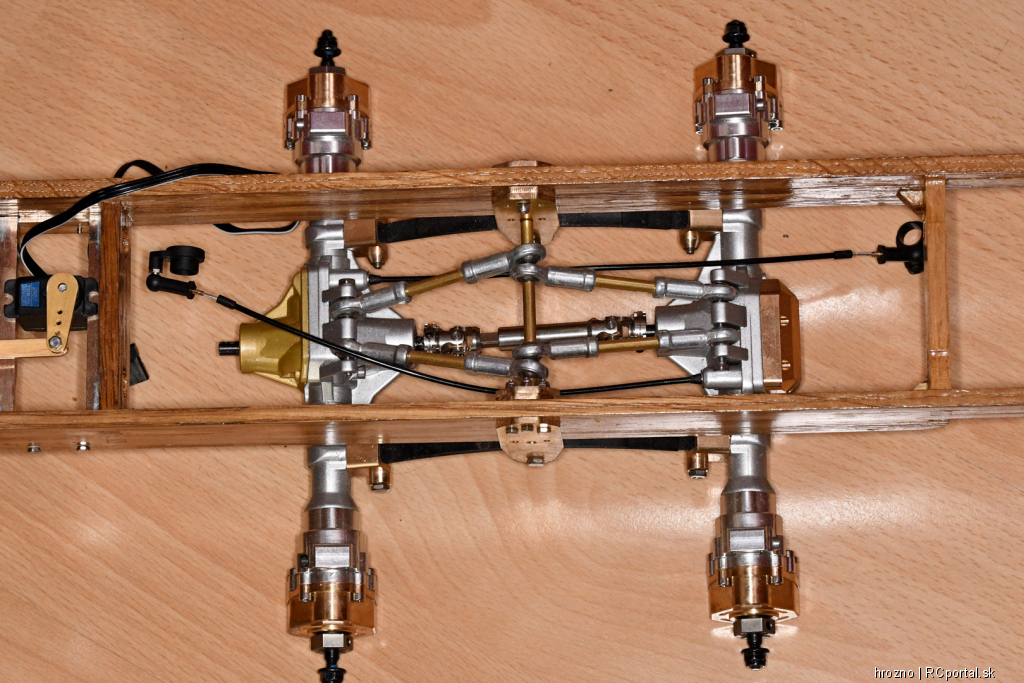

Ram auta je z duboveho drava lepeny z nosnikov 6x6mm. Napravy su Traxxas TRX-4 a stredna TRX-6. Plastove casti napravy su prebalene do hlinikovych a mosadznych dielov. Prevodovka je dvojstupnova SCX-10 II. Koncovy stupen prevodovky bol vymeneny aby daval vystup dva protibezne hriadele, nakolko stredna naprava meni zmysel otacania. Kardanove hriadele su ocelove LESU Metal CVD Drive Shaft. Pruziny su listove predne s troma listami s roztecou 130mm zadne so styrmi listami a roztecou 105mm.
Kazde koleso riadi samostatne servo 12kg, cim vypadla tyc riadenia medzi kolesami. Linky tvoria zavitove tyce na ktorych je navlecena mosadzna trubka.
Zaklad atrapy motora tvori hruba stavebnica motora V8 ktora je a este bude doplnena dalsimi dielmi podla skutocneho motora, kolieska remenoveho prevodu su doplnok nejakeho auta Amewi. Remenovy prevod sa bude tocit.

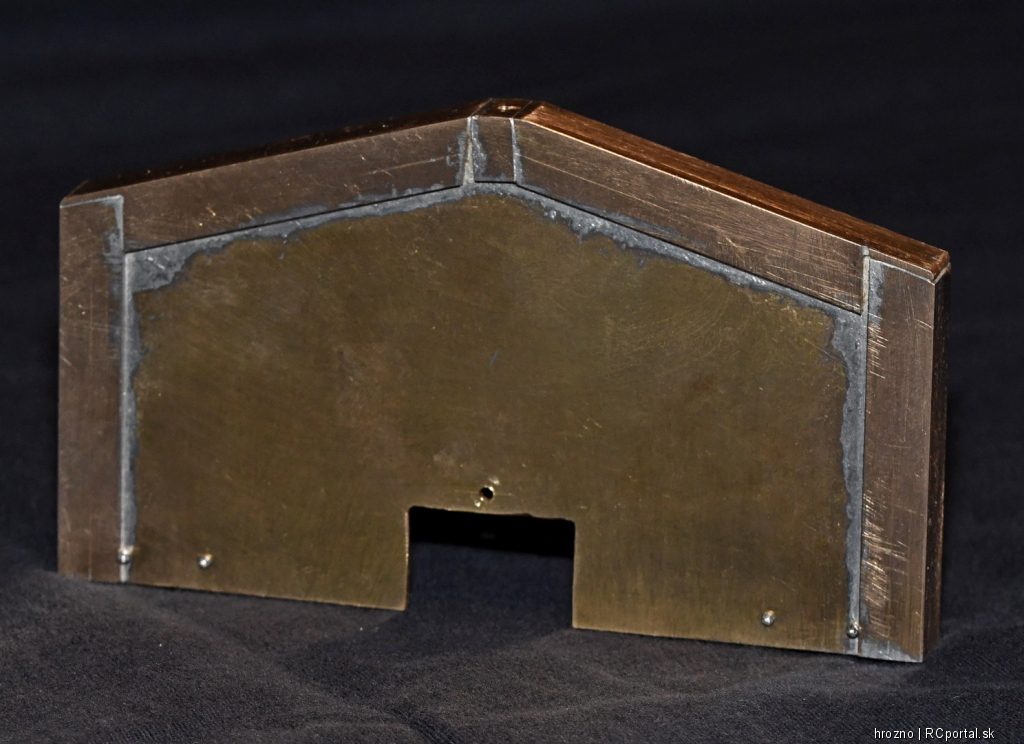

Motorova prepazka s brzdovym piestom a nadobou na brzdovu kvapalinu a predna maska chladica je z mosadznych profilov a plechu pajkovana plamenom.
Budka na elektroniku ma zaklad z mosadznych profilov pajkovanych plamenom, vypln tvoria listy z orechoveho dreva. Lakovane lodnym lakom.
Auto bude riadene supravou Carson 14kanal. Procesorovy modul Arduino Mega 2560 embeded bude z prijmaca prijmat signal a nasledne ovladat vsetky serva a ostatne zariadenia (svetla, zvuk, cerpadla,...). Elektronika a bateria LiPo 2S 9Ah bude umiestnena v krabicke za kabinou, auto by malo mat nadrz na vodu a vysuvaci, neotacajuci sa rebrik.
Ram auta je z duboveho drava lepeny z nosnikov 6x6mm. Napravy su Traxxas TRX-4 a stredna TRX-6. Plastove casti napravy su prebalene do hlinikovych a mosadznych dielov. Prevodovka je dvojstupnova SCX-10 II. Koncovy stupen prevodovky bol vymeneny aby daval vystup dva protibezne hriadele, nakolko stredna naprava meni zmysel otacania. Kardanove hriadele su ocelove LESU Metal CVD Drive Shaft. Pruziny su listove predne s troma listami s roztecou 130mm zadne so styrmi listami a roztecou 105mm.
Kazde koleso riadi samostatne servo 12kg, cim vypadla tyc riadenia medzi kolesami. Linky tvoria zavitove tyce na ktorych je navlecena mosadzna trubka.
Zaklad atrapy motora tvori hruba stavebnica motora V8 ktora je a este bude doplnena dalsimi dielmi podla skutocneho motora, kolieska remenoveho prevodu su doplnok nejakeho auta Amewi. Remenovy prevod sa bude tocit.
Motorova prepazka s brzdovym piestom a nadobou na brzdovu kvapalinu a predna maska chladica je z mosadznych profilov a plechu pajkovana plamenom.
Budka na elektroniku ma zaklad z mosadznych profilov pajkovanych plamenom, vypln tvoria listy z orechoveho dreva. Lakovane lodnym lakom.
Auto bude riadene supravou Carson 14kanal. Procesorovy modul Arduino Mega 2560 embeded bude z prijmaca prijmat signal a nasledne ovladat vsetky serva a ostatne zariadenia (svetla, zvuk, cerpadla,...). Elektronika a bateria LiPo 2S 9Ah bude umiestnena v krabicke za kabinou, auto by malo mat nadrz na vodu a vysuvaci, neotacajuci sa rebrik.
ID Modelu: AM9978 | Zobrazenia: 4113 | Pridané: 25. 9. 2020 o 23:34 | Autor: hrozno
| Autor | Správa |
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Ano, ano presne takych by som potreboval ako v Postřižinách. Minule som pozeral chlapika co si z hliny vymodeloval kompletneho vojaka z kabatom so vsetkymi zahybmi a detailami. Co sa tyka tohto ja som na opacnom konci. Z hliny dokazem vymodelovat gulicku (sisatu) alebo kocku (krivu) . Moj najvacsi vytvor je snehuliak, tj. 5 guliciek pokope. Saty by som asi vedel usit ale pravdupovediac som to uz dlho nerobil. No uvidime, hlavne, ked to auto bude hotove. No uvidime ako to dopadne. |
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Mesiac marec nam opat prisiel pod ruky, jar sa pomali blizi a ja som zase mesiac casu premrhal vyvojom kolesa. Ale tentoraz som to konecne dotiahol do celkom uspesneho konca. Uspesne sa mi podarilo vyrobit ako bratia cesi hovoria loukotove koleso. Slovensky vyraz som nikde nenasiel. K tomuto uspechu mi dopomohli dvaja pomocnici ktorych som sa stal majitelom, jedneho pri prilezitosti narodenin a druheho len tak. Ospravedlnte biedne foto z mobilu.   Narodeninovy pomocnik mi pomohol ofrezovat naboj, vyvrtat diery pre uchytenie dreveneho naboja k unasacu kolesa, vyvrtat diery pre luce kolesa navrtat diery do loukoti a na zaver ofrezovat koleso aby bolo koleso. Druhy pomocnik (cirkularka s naklapacim kotucom) mi pomohol napilit loukote so sikmymi hranami.   A toto je vysledne koleso aj s nasadenou mosadznou obrucou. Ma to este nejake muchy ale tie uz budu na dalsich kolesach vychytane, dufam Teraz sa musim zamysliet a vyrobit mu 10 kamaratov.   |
|
StefanAbel modelár
Príspevkov: 846 Moje modely Poslať správu |
Peter to auto je super ale to u viem dávno ale že časti prechádzajú pomaly vývojom v stáročiach je unikátne som uchvátený super !!!!!!! |
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Takze po pol roku od chvile ked som zalozil Vyskumny ustav kolies je hasic konecne na klesach. Pre zadne kolesa som zvolil pseudo dvojmontaz, na jednom disku su dve kolesa a dve obruce. Tolko radosti som uz dlho nemal. Ako hovori klasik: Teda, to muselo dat prisernou praci. Pritom takova blbost, co?.      Ale aby ste si nemysleli, ze som taku dlhu dobu robil iba kolesa tak vam ulazem este dalsi kus nabytku ktory som k hasicovi vyrobil (a nie len k nemu) Radioovladaci aparat Murgas 2021/52. Ale o tomto RC vysielaci a prijmacoch k nemu podrobny popis v clanku https://www.rcportal.sk/radioovladaci-aparat-murgas-202152-c479.    Dnes auto zvladlo prvu jazdu s novymi kolesami, novym vysielacom aj prijmacom a vsetko fungovalo na prvy pokus na jednotku. A kedze rovnovaha v prirode nepusti som zvedavy co sa najblizsie pototo. Je to poriadny jazvecik treba s tym zakrutach pocitat. Dufam, ze video bude co najskor lebo pomocnik mi zdrhol prec, tak to nemal kto filmovat. Takze po vyrieseni dvoch zasadnych problemov, kolesa a rc suprava sa mozem konecne zacat posuvat dalej. |
|
pepe206 modelár
Príspevkov: 596 Moje modely Poslať správu |
klobuk dole paradny model a o tom temeline ala vysielacka ani nevravim  |
|
pera2008 modelár
Príspevkov: 2549 Moje modely Poslať správu |
ja sa tesim az to bude hotove. zatial velmi pekna praca |
|
StefanAbel modelár
Príspevkov: 846 Moje modely Poslať správu |
na ovládanie tej vysielačky by som musel isť asi na konzervatorium a učiť sa na hru na organ úžastné nádhera !!!!! |
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Popis Temelinu alebo ako Stefan pise organu som pridal https://www.rcportal.sk/radioovladaci-aparat-murgas-202152-c479. Som rad, ze sa vam to paci, je to povzbudenie do dalsej prace lebo moja zena by ma s tym najradsej vyhodila von oknom. |
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Male pojazdenie po obyvacke. Prva jazda mojho auta aj s novymi drevenymi kolesami riadene novou vysielackou a prijmacom. https://www.facebook.com/1229982698/videos/10227358987180306/ |
|
rado7 modelár
Príspevkov: 29 Moje modely Poslať správu |
WAU WAU WAU |
