Stavba Piper L4-A Cup 2146 mm v Rozsype od SIG 1/5

Pridané: 19. 10. 2013 o 23:43 | ID článku: CLA197 | Zobrazenia: 19451x | Komentárov: 44 | Autor: RaikoAl

Takže už je po lete a ako ďalšie lietadlo som sa rozhodol postaviť Piper J3 CUP 1/5 2146 mm v stavebnici od firmy SIG, chcel by som sa trafiť do stavu aspoň polo makety a to kvôli okienkam nakoľko by som ho chcel spraviť v kamufláži zelenej podľa reálneho lietadla Piper L-4A Cub, F-BGPA

dúfam, že to vydá.... mmm... ( skúsenosti a hlavne presnosť stavby...)

Stavebnicu som si objednal vo Zvolene a aj prišla podľa dohodnutého termínu - spokojnosť. V stavebnici sú diely laserom vyrezané, sú ozaj presné a zatiaľ všetko pasuje ako má. Taktiež sa v nej nachádza aj plán na šport verziu teda krátke krídla, ale ja som sa rozhodol postaviť tu klasiku. Poťahovať to budem Solartex Dark Greens .

Elektroniku už domá mám a to :
Pohonná baterka: Turnigy nano-tech 5000mah 6S 35~70C
Napájacia baterka: Turnigy nano-tech 1600mAh 2S1P 20~40C LiFePo4
Motor: Turnigy Aerodrive SK3 - 5055-430kv
Regulátor: Turnigy dlux 80A HV Brushless Speed Controller (OPTO)
UBEC: Turnigy 3 Function 5 Amp Ubec Voltage Display Switch (po niekoľkých leto zlý výrobok čítať druhú stranu - nekupovať)
Programovacia karta : Turnigy dlux Programming Box


Tu je fotka prístrojovej dosky aj s budíkmi, ktoré som spravil tak že som si najprv vyrobil z papierovej lepiacej pásky trúbky ( pásku som namotal na tyčku s priemerom 16 mm, ktorú som navoskoval a nad sporákom vosk plameňom vyhladil ) na ktoré som zvrchu prilepil bužírku z káblika od serva čiernej a bielej farby a dnu som vlepil vystrihnuté budíky z pôvodnej fotky prístrojovky, ktorá bola súčasťou stavebnice a nalepil som to na preglejku 0,8 mm a skrutky som spravil zo špendlíkových hlavičiek a páčky sú z plastových pripináčikov namaľovaných na strieborno :


Foto zo stavby:


Takže, krídla sú už hotové aj s tiahlami a predĺženými káblami na servách (pôvodné som v serve odletoval a nahradil novými ). Na krídle som len spevnil vonkajšiu časť pri krídielku balzovím trojuholníkom nakoľko pôvodne tam nebolo nič a zdalo sa mi to slabé. Taktiež som spravil z klasickéj lišty bez drážky čo bola v stavebnici a na jej vrch som dal balzové lišty aby sa mi na to lepšie poťahovalo ( mäkšie drevo ), a taktiež som spevnil uchytenie páky tiahla v krídielku (doložil somm tam preglejku a zoskrutkoval do hromady - M2 skurkou a následne zalepil )


Skúsil som aj potiahnuť výškovku, aby som zistil ako sa pracuje s tou fóliou ale ide to celkom dobre a tiež znesie aj vyššie teploty a dobre sa vyrovnáva ( zatiaľ )


Už som spravil aj uloženie motora na lože, ktoré je z 3 mm topoľovej preglejky a rozmer je 62x59, pričom základňa na uloženie motora je spevnená aj z vnútra a vrchu taktiež 3 mm topoľovou preglejkou a plochu na prilepenie o prepážku som zväčšil 5x5 smrekovým hranolom a ztlkávacie matky sú M4 dúfam že konštrukcia bude dostačujúco pevná ... mmm. Kryt motora je už nastriekaný a sú na ňom spravené vetracie otvori a imitácia chladiča, pričom mriežku som spravil zo sitka na odkvapkávanie ( v kuchyni )

Vzhľadom k tomu, že som už začal robiť trup lietadla tak som sa vrhol na výrobu okienok na zadnú časť lietadla z Duroforu, kde z 5 mm preglejky som si spravil vnútornú šablónu a to na druhé okienko v poradí a vonkajšiu šablónu som nerobil, lebo som využil diel zo stavebnice, ktoré som upravil z oblúku na obdĺžnik následne som na to položil kus Duroforu nahrial teplovzdušnou pištoľou a zvrchu dorovnal doskou. Na prvé okienko som už musel spraviť obe šabloný a postup bol ten istý, nakoľko okienko som spravil v trupe. Rozmer som preniesol prekreslením na papier.

No a takto vyzerá trup s okienkami doplnil som jednu prepážku a okolo nej som dal balzoví hranol 5x5 na spevnenie:


Taktiež som si dal spraviť už aj samolepky na krídla aj smerovku :

Krídla som už pokryl a trochu zamakal na trupe:

Samolepka je len položená, najprv musím maľovať biele pásy .

Krídla sú už hotové a namaľované aj so samolepkami :

ako kryciu pásku som použil tieto :
http://www.banggood.com/Wholesale-Spray-Paint-Color-Separation-Masking-Tape-4-Pieces-For-RC-Airplane-Model-p-51913.html
sú dobré pekne držia a celkom dobre idú aj strhnúť, tu v SR sú inak riadne drahé, a sú to rovnaké ako v HK
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=27957
a spreje som použil bieli je HappyColor a čierny je RC Styro na EPP

Zase som trochu pokročil s drobnými prácami, ktoré sa začali ťahať :

Uchytenie a umiestnenie regulátora
Podvozok som pájkoval nad sporákoma s HCL-kou a omotal som ho lankovými medenými drôtikmi, pričom výplň podvozku som spravil zo 4 mm balzi a olaminoval laminátovacou sadou na auta a tvrdnutie som podporil pečením v rúre na 100 stupňov, trochu obrúsil a poťiahol fóliou aj z vnútra a aj z vonku :

Cumák lietadla som lepil sekunďákom a už som nemal a ani nezohnal aktivátor tak som sa trápil bez neho ....

Vyvŕtane hliníkove nádstavce na nosníky:

Už som spravil aj dvierka a vnútro lietadla dom namaľoval na šedo, pričom som ešte potiahol 1mm balzou časť na umiestnenie krídla na trupe.

Stavba pomaly napreduje :
-už som spravil vzpery na krídla presne ta ako ej to - konce rozpílene a do nich vložené predohýbané hliníkové úchyty a zalepené 5 min epoxidom, pričom ako prvý som robil ten čo ide k trupu a následne po prirovnaní na zloženom lietadle som zalepil aj tie krídlové, následne som ich nalakoval ale rozriedený laminátovacím epoxidom. lebo som ich namaľoval acetónovou farbou ta aby mi povrch nenaleptalo,
-spravil som aj mosadzné vzpery, najprv presne podla plánu ale boli cca o 4-5 mm dlhšie, ako bolo treba tak som ich musel prerobiť podľa potrieb lietadla, a ešte som na nich zospájkoval kĺb pri krídle,
-potiahol som trup a zatiaľ namaľoval biele pásy,
-taktiež som spravil a namaľoval vzpery na smerovku a výškovku, ale smerovka ešte zalepená nieje
( ale ako, že zväčšovať tie dierky na vidličkách z 1 mm na 3 mm skoro ma praslo o zem, tvrdé ako sklo - vrták zaiskril a pritavil sa na ňu, šedá brúska zodratá po osku, červenú vytavilo a vyleštilo aspoň, že tam mám v sade aj trochu diamantových - ach som sa dotrápil )

Nastriekané pásy aj s imitáciou okienok na vrchu trupu :

Umiestnená a oživená elektronika, nalepené všetky okienka a odskúšaný odber s vrtuľou 14x8 ktorý je pri plnom plyne na zemi 36A celkom dobre skúsime 15x8 ( ale nemám ju musím objednať ) a zatiaľ váha je 4.150 g


Ku stavbe som nevedel ako ukončiť lanka pri smerovke tak by sa mi dali dobre napínať a nadstavovať aj z vnútra a tak isto aj zvonku, preto som zopakoval nastavovaciu skrutku z vnútra tak som si ju vyrobil, na tyčku tiahla som narezal závit a následne spodok vyklepal a navŕtal dierku avšak som tú tyčku musel popustiť ( rozožeraviť a následne na vzduchu vyhladnúť ) lebo inak sa nedalo robiť nič a pri klepaní sa to rozsýpalo, pričom lanko som zaistil Al trúbkou

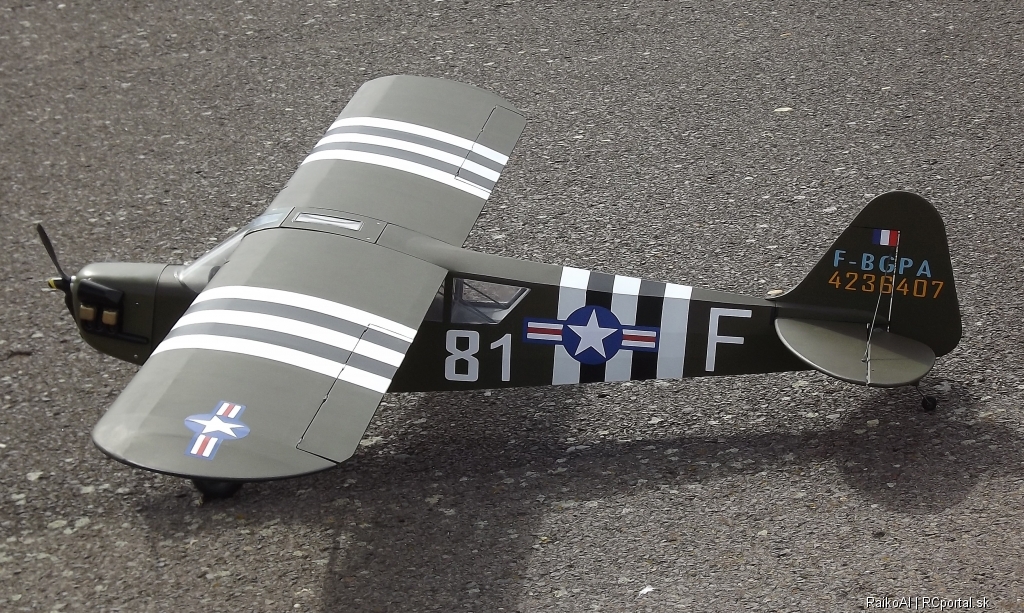

Takže stavba ukončené 7.1.2014 už aj s nalepenými samolepkami


Takže dnes tj. 11.1.2014 som vytiahol Pipra von a po niekoľkých 2x jazdách po zemi sa zadaril aj zálet resp. jeden let...


No a tu je video zo záletu :

odkaz na Youtube
