Technické parametre
Výrobca: hand-made Rozpätie: 250 mm Hmotnosť: 11500 g
Kategória: Autá - elektrické Dĺžka: 850 mm Materiál: kov+plast
Motor: 35T
Popis

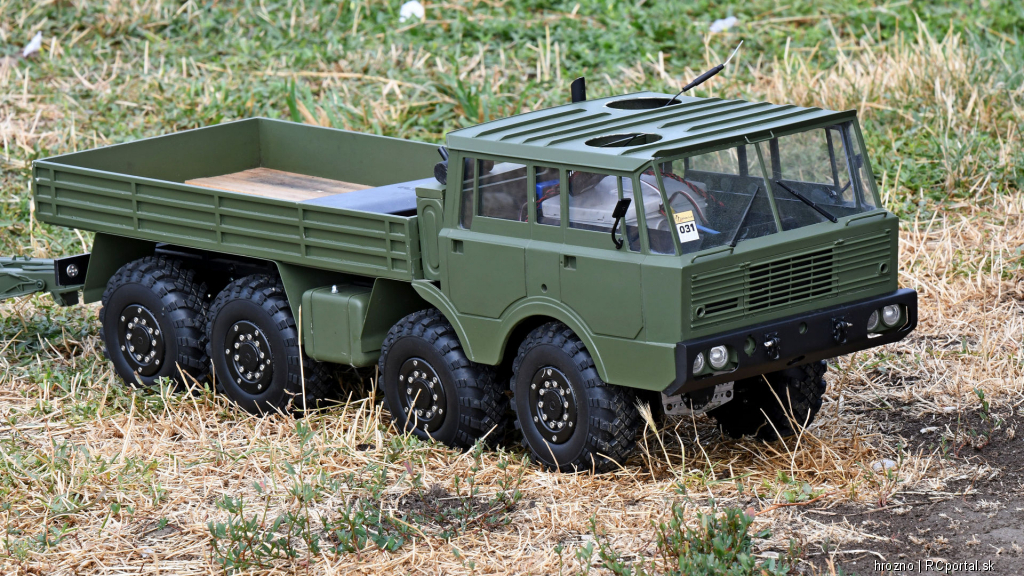

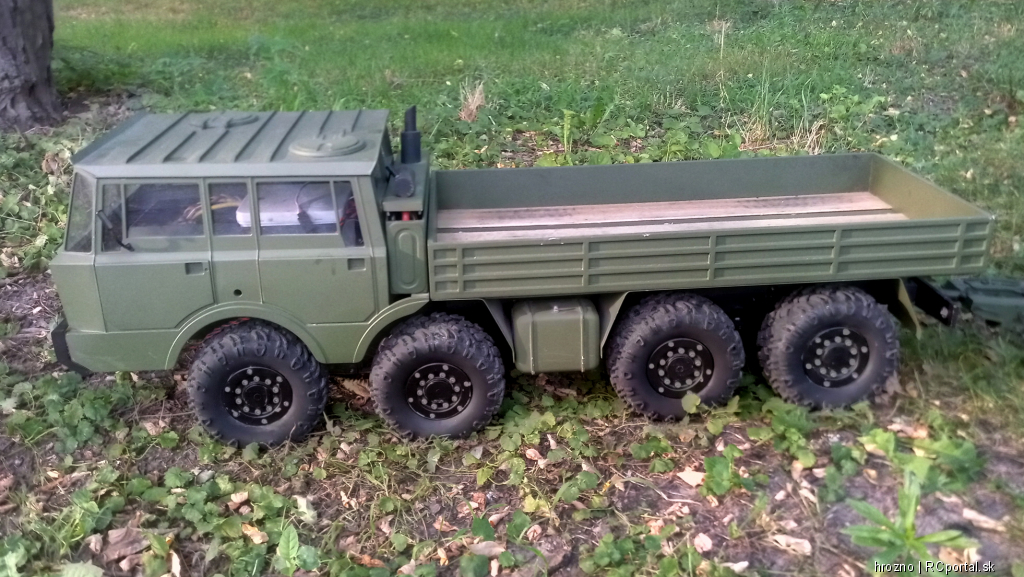

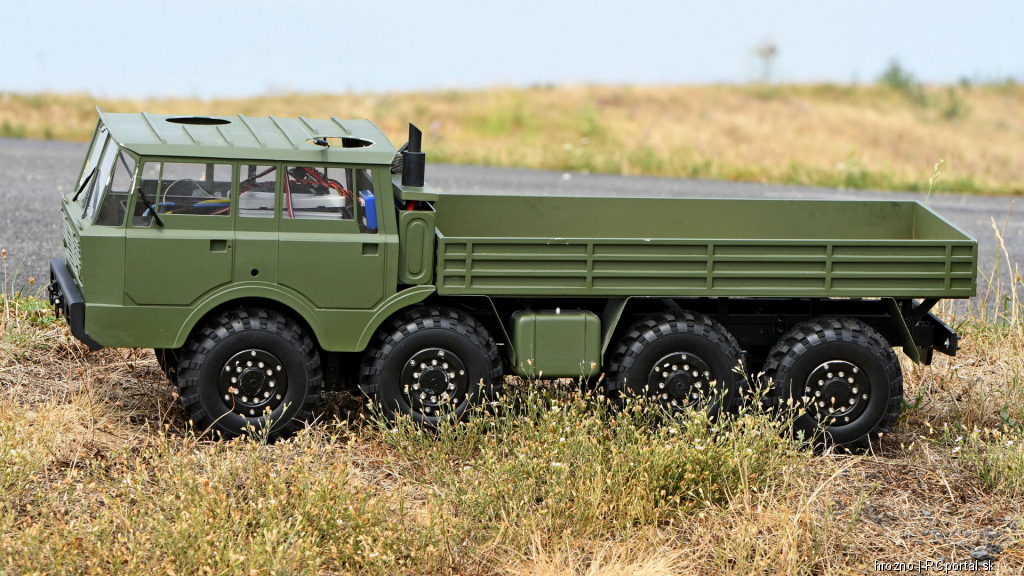

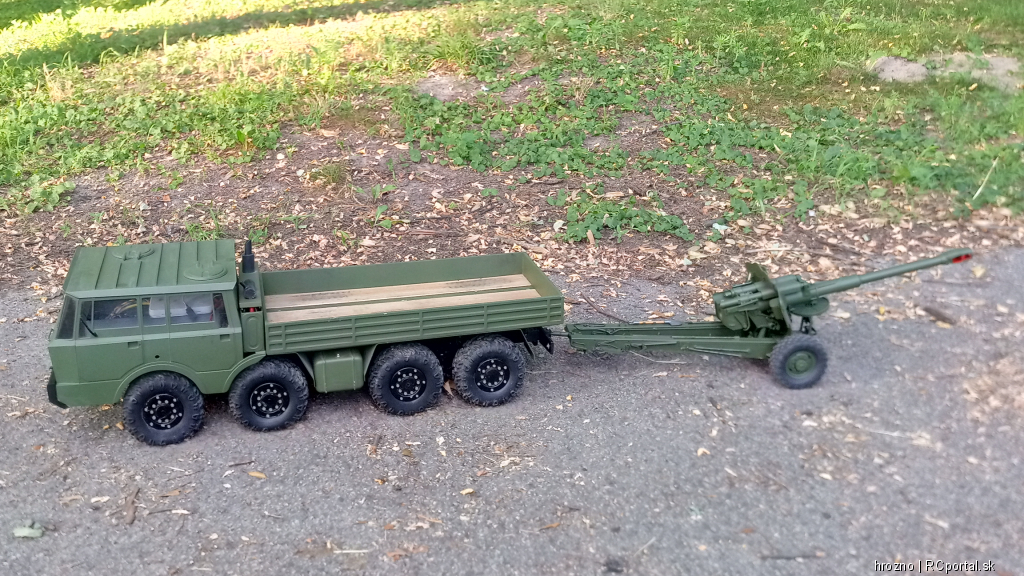

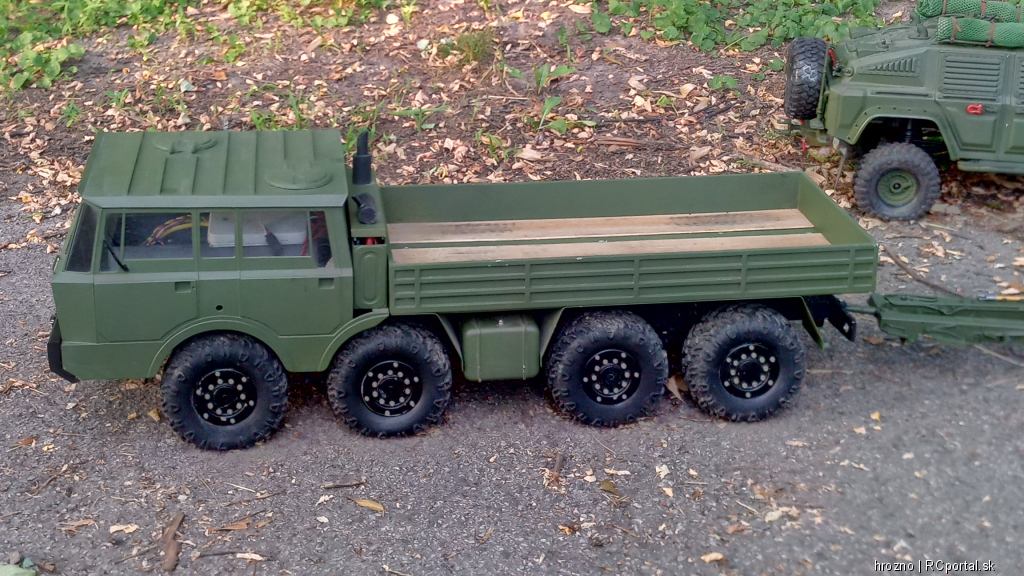

Od kolegu modelára (matus13) som kúpil túto Tatru 813 valník, ktorú sa budem snažiť dopracovať do podoby delostreleckého ťahača pre moju húfnicu D-20.

ID Modelu: AM9545 | Zobrazenia: 1351 | Pridané: 6. 7. 2019 o 10:53 | Autor: hrozno

1 2
Autor Správa
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 6. 7. 2019 o 11:07 | odkaz na príspevok

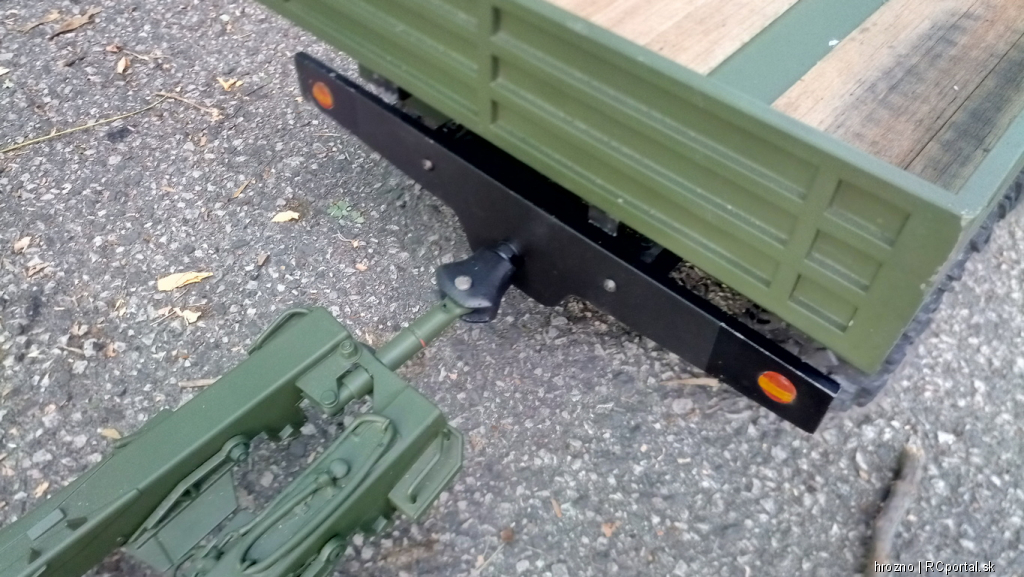

Včera som to už nevydržal a dorobil som zadné ťažné oko. Nie je to pravé tatrovácke ale také ako bývalo na Liazkach.
Na maketovom zadnom nárazníku aj s ťažným okom sa bude pracovať.

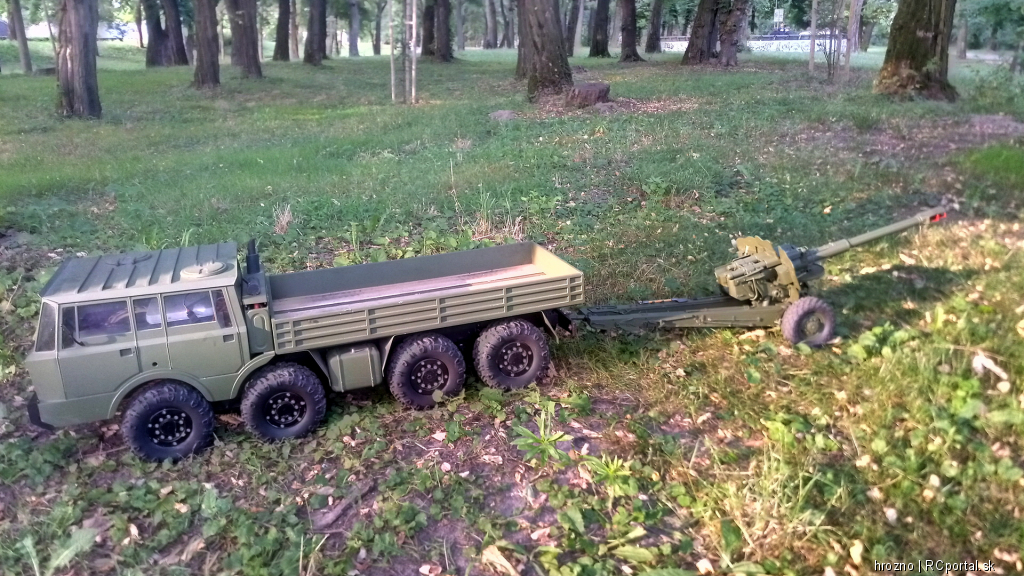

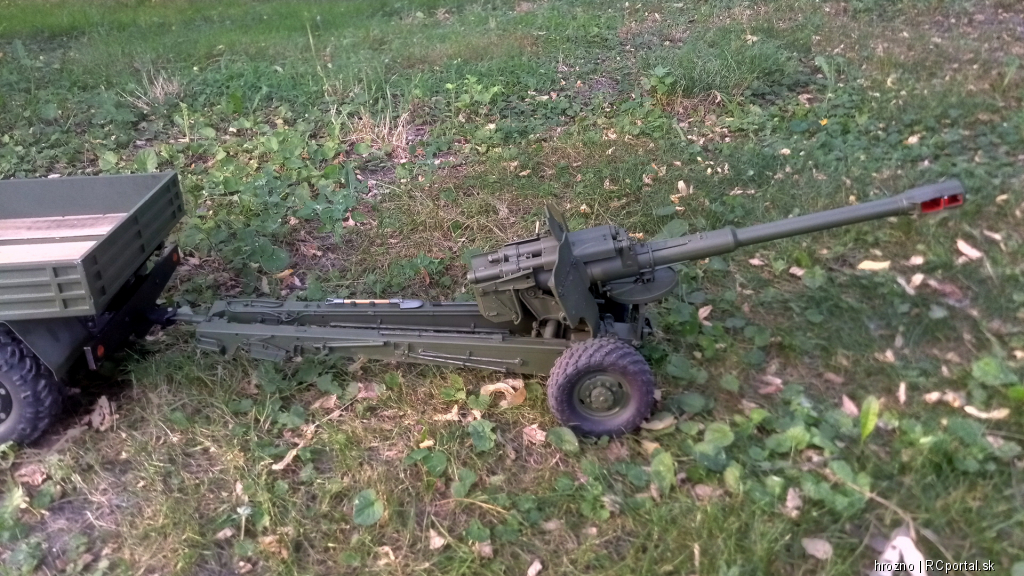

A následne som to musel isť vyskúsať. Dopadlo to dobre a všetko fungovalo ako malo.


Bydlisko: Bratislava ( 49 rokov )
IvanF
modelár

Príspevkov: 133

Moje modely
Poslať správu
Správa zaslaná: 6. 7. 2019 o 15:08 | odkaz na príspevok
Paráda. Kedy dáme kolónu aj so saniťákmi na Tatrapane?
Bydlisko: Zvolen
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 6. 7. 2019 o 19:51 | odkaz na príspevok
....práve som prišiel z BB a ZV. ale nemal som zo sebou autá.
Budúci týždeň by sme mohli, pravdepodobne v sobotu pôjdem po deti do BB. Uvidíme v akej kondícii bude Tatra, budem na nej pracovať. Napíš či by si mohol, prípadne aj niekto z okolia.
Bydlisko: Bratislava ( 49 rokov )
StefanAbel
modelár

Príspevkov: 625

Moje modely
Poslať správu
Správa zaslaná: 6. 7. 2019 o 20:30 | odkaz na príspevok
Paráda ak by si išiel jazdiť v okolí Blavy napíš prišiel by som s Manom
Bydlisko: Bratislava
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 6. 7. 2019 o 22:22 | odkaz na príspevok
StefanAbel:
Paráda ak by si išiel jazdiť v okolí Blavy napíš prišiel by som s Manom

Jasné, túto ponuku určite rád využijem. Ozvem sa.
Bydlisko: Bratislava ( 49 rokov )
IvanF
modelár

Príspevkov: 133

Moje modely
Poslať správu
Správa zaslaná: 7. 7. 2019 o 13:29 | odkaz na príspevok
Buducu sobotu su folklorne slavnosti v Detve. Manzelka chce ist na program. Tak som zadany. V nedelu mam volno.
Bydlisko: Zvolen
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 28. 7. 2019 o 21:00 | odkaz na príspevok

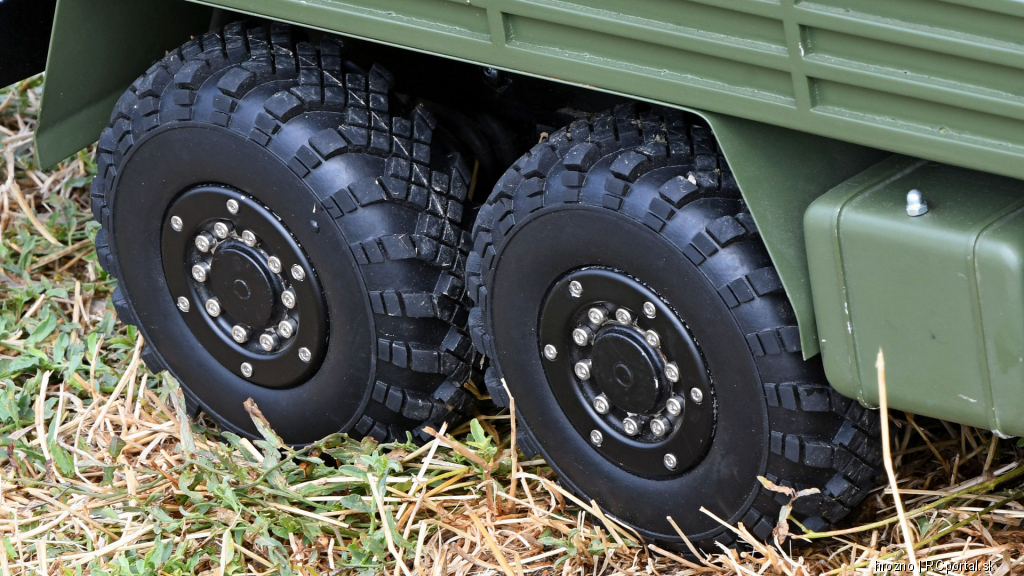

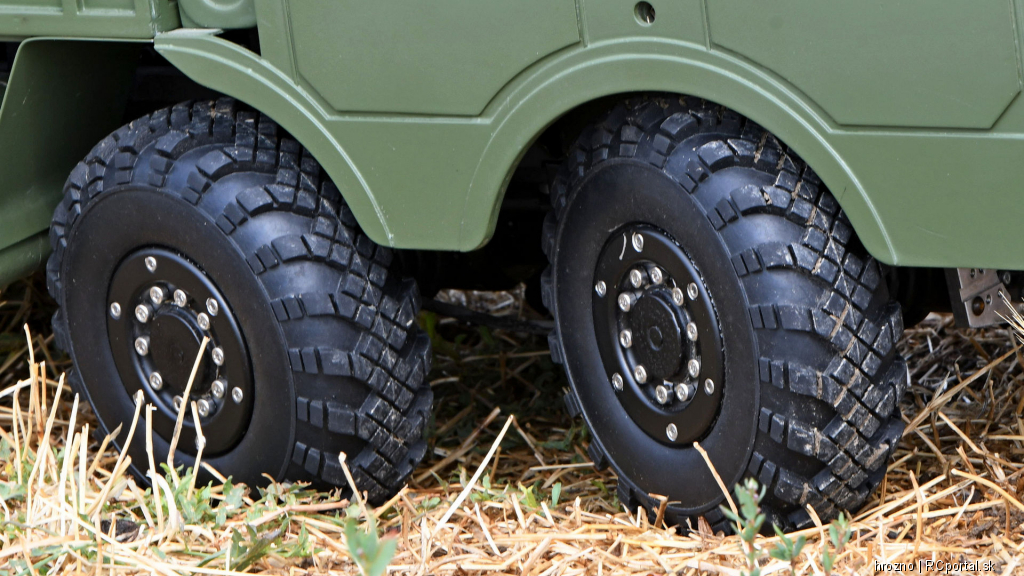

Tatra dostala nový prijímač Optima 7, nový regulátor a nové pneumatiky 130/40 ktoré sú bližšie originálu.


S nový regulátor sa neprehrieva a dobre spolupracuje prijímačom.

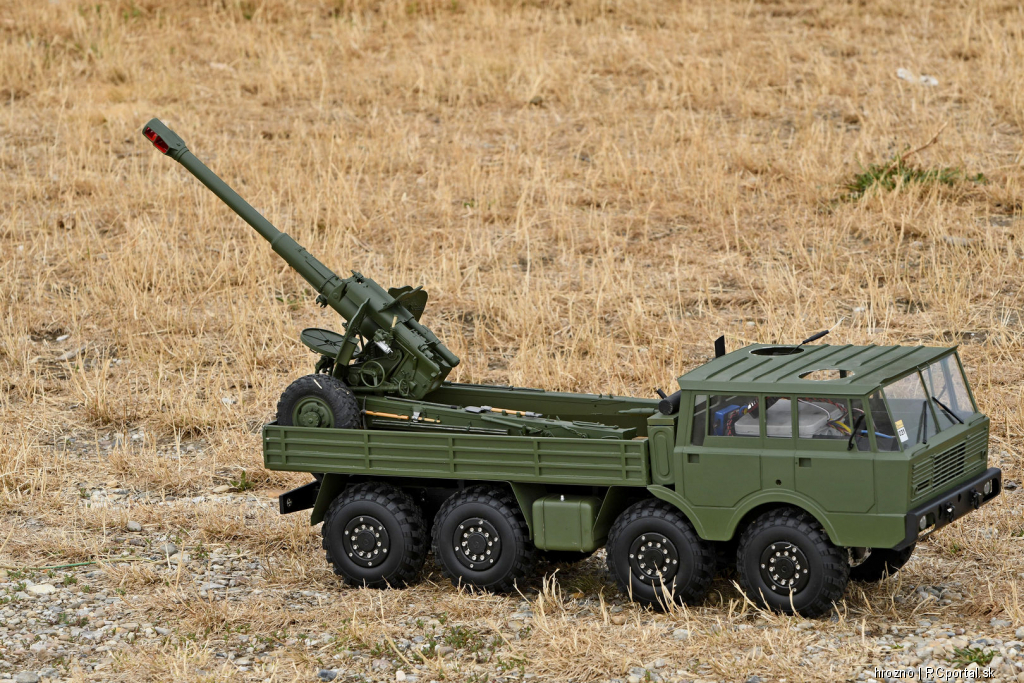

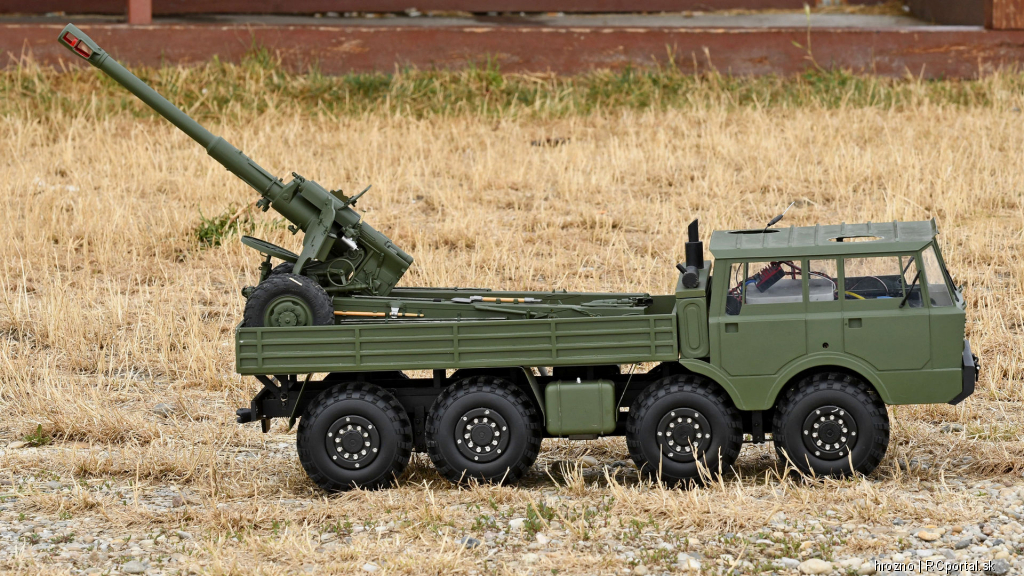

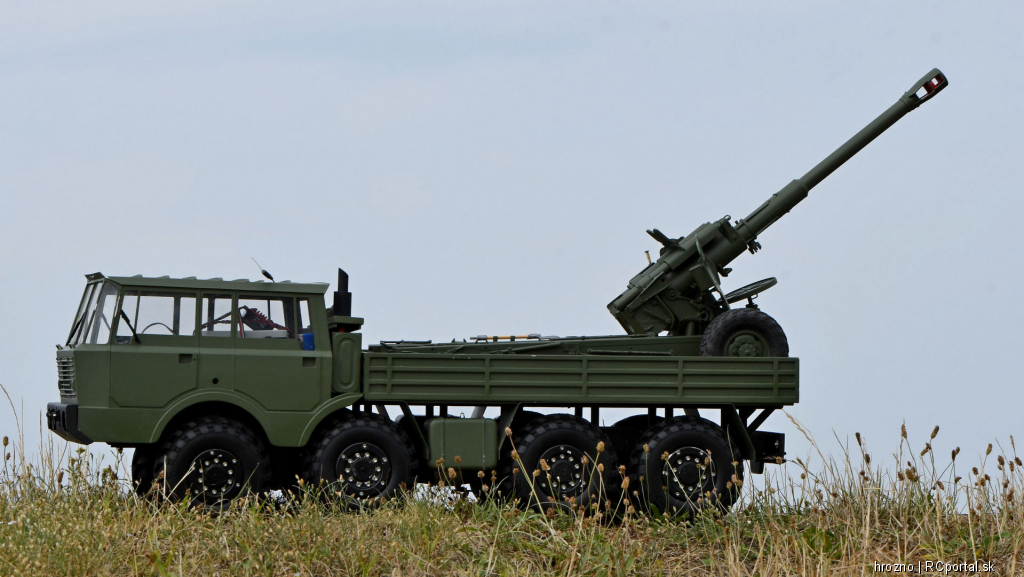

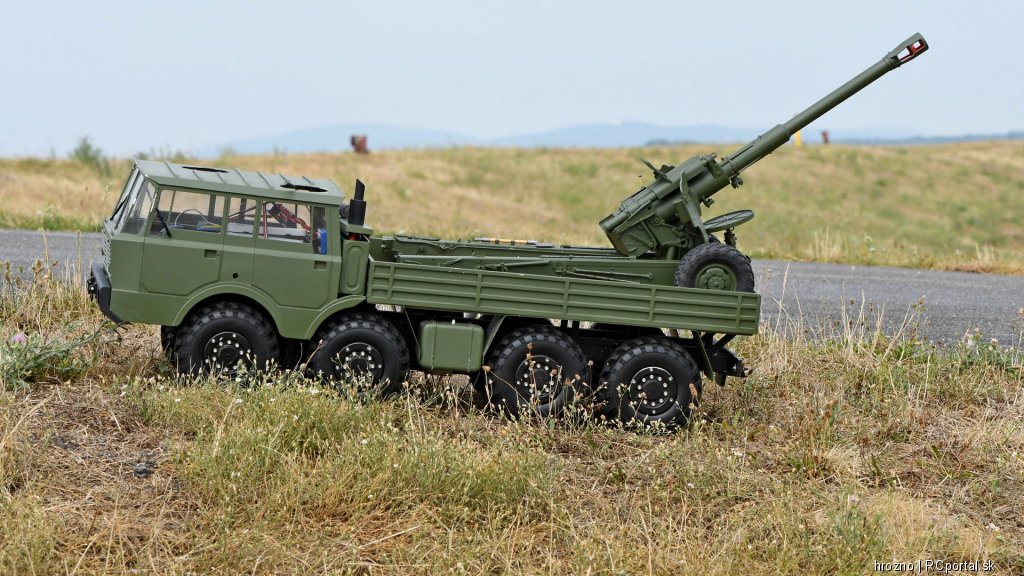

Vyskladal som aj verziu Berta:

Názov nie je prevzatý zo ženského mena ako by sa mohlo na prvý pohľad zdať ale z výrazu "ber ta het..."


StefanAbel:
Paráda ak by si išiel jazdiť v okolí Blavy napíš prišiel by som s Manom

A konečne môžem akceptovať túto ponuku bez obáv, že Tatra skončí na ložnej ploche Mana. Budúci víkend môžme kľukne niekam vyraziť... ...ak nebude 35 stupňov.
Bydlisko: Bratislava ( 49 rokov )
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 13. 10. 2019 o 21:51 | odkaz na príspevok

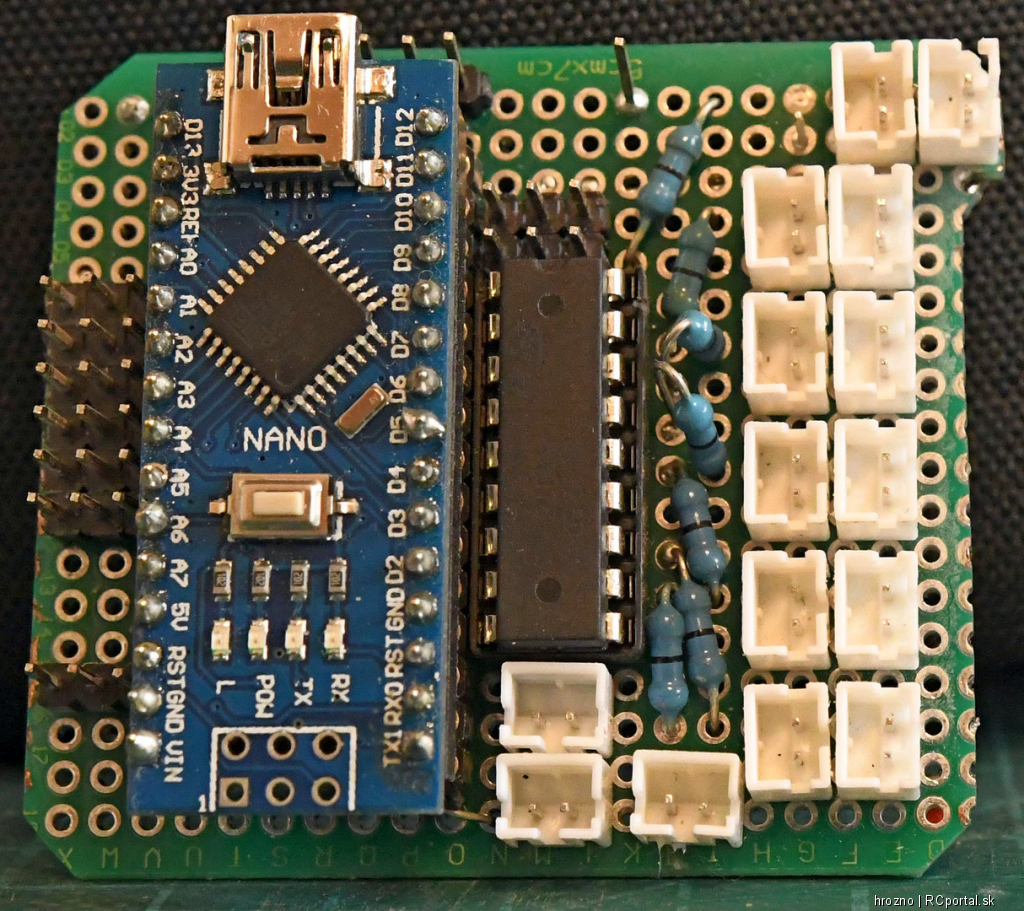

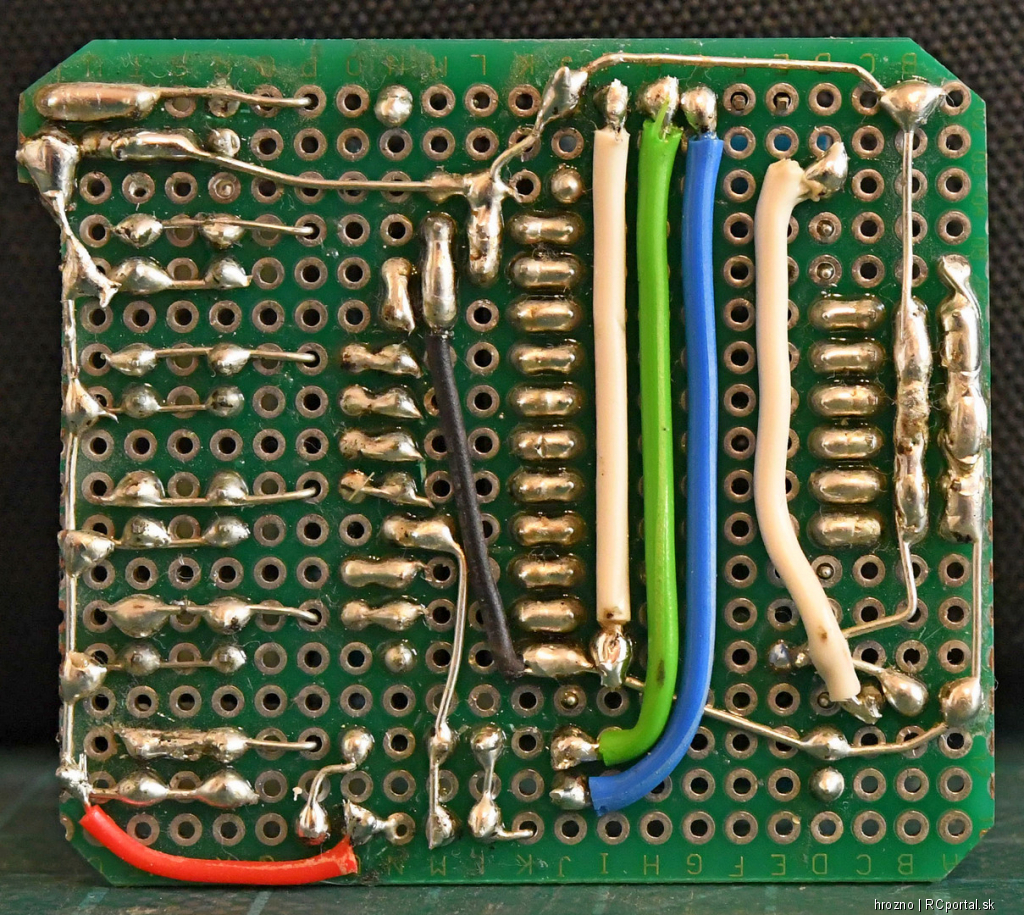

Tatra dostala modul elektroniky ktory som postavil na baze Arduina. Ovladat bude osvetlenie a dalsie pridavne funkcie. Funkcne svetla budu stretavacie, spodne dialkove, vrchne dialkove, osvetlenie tykadiel na narazniku, majaky, smerovky, brzove, cuvacie a funkcne stierace. Ciastocne boli niektore funkcie vidiet na akcii k oslavam SNP. Ak sa k tomu dokopem o tomto ovldani by som chcel napisat clanok kde to podrobne rozpisem vratane softveru.

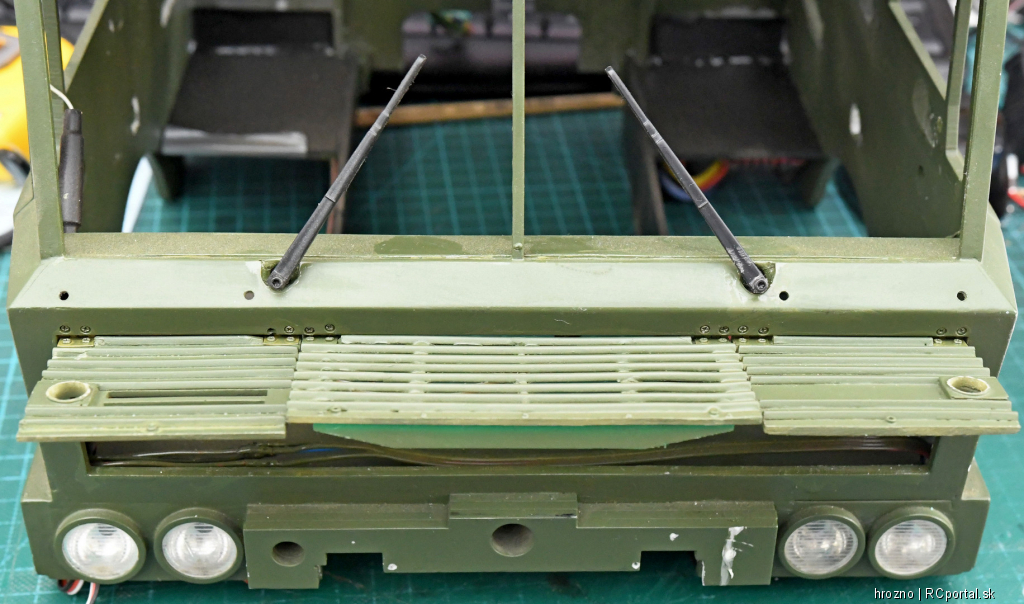

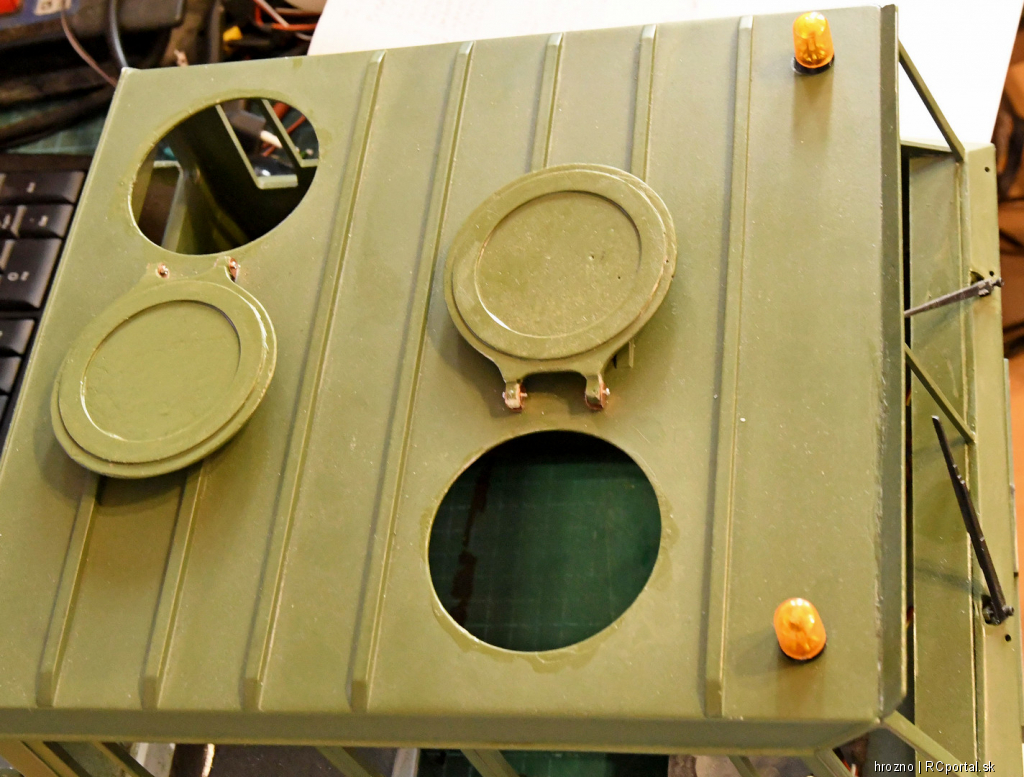

Dalej som dorobil otvaranie poklopov a prednych mriezok, bocne a predne smerovky. Kabina sa bude este tmelit a striekat ale az po vsetkych upravach.

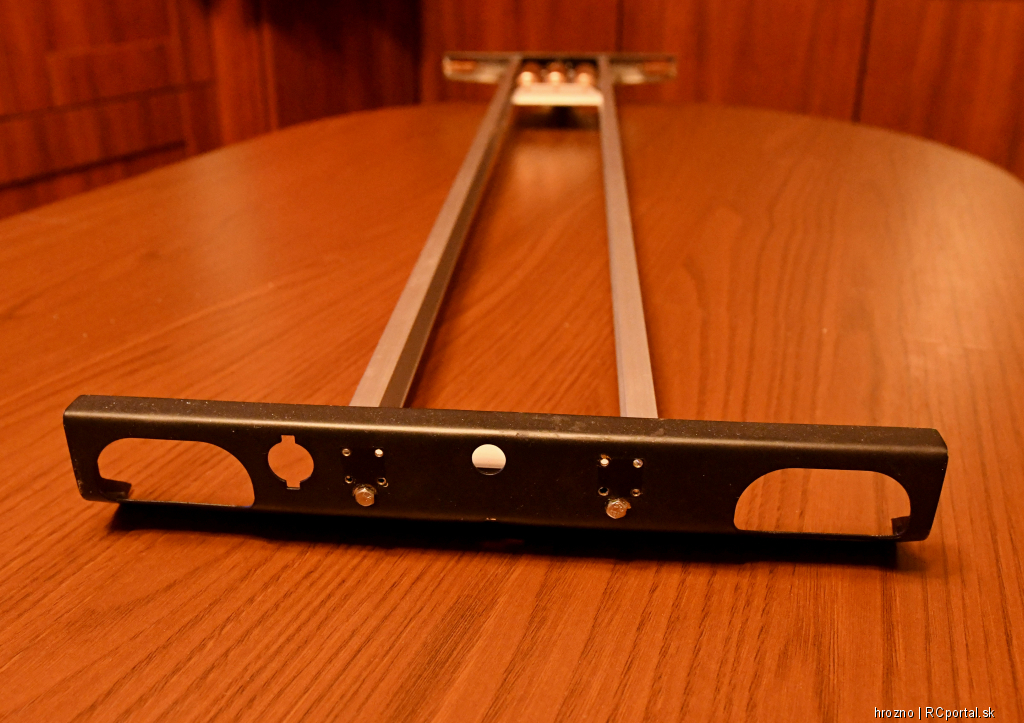

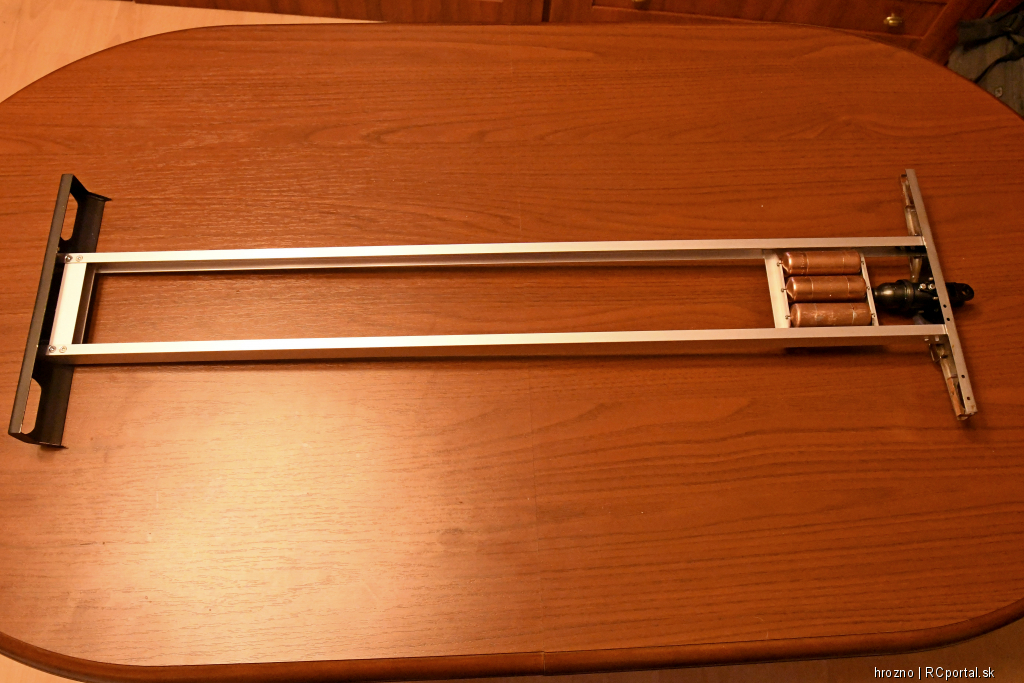

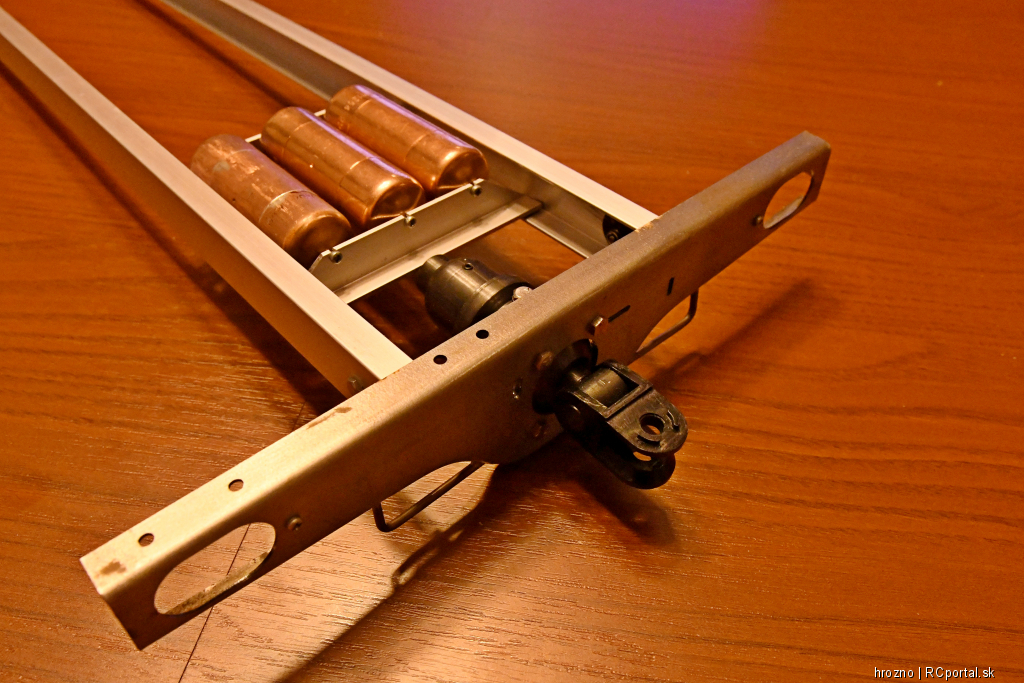

K tatre som dokupil predny a zadny tazny hak a naraznik s maketovym tvarom a doplnkami. Ked som odskrutkoval drziaky na rozvodnu krabicu v kabine a isel som namontovat zadny naraznik, zistil som ze povodny ram by bol rozvrtany nepotrebnymi dierami a preto som sa rozhodol urobit ho nanovo aj s poriadnym uchytenim naraznikov a taznych hakov. V rame bude tiez imitacia vzduchovych nadrzi brzdoveho systemu. Neskor pribudne aj navijak a imitacia trubiciek rozvodu tlakoveho vzduchu.

A kedze uz som pri takejto prerabke a chcem s tatrou chodit na expedicie tak som objednal celokovovu trojstupnovu prevodovku a tatra dostane aj novy striedavy senzorovy motor s regulatorom.


Ked som sa na fore pytal kde by sa dali kupit tazne haky, tak ma Stefan podpichol (a som mu za to vdacny) budem citovat:
StefanAbel:
Hrozno preboha to môže byť a z hliníku duralu to je jednoduché zhotoviť stačí na to zverák, pilka na kov pár pilníkov a ručná vrťačka ty čovina duralu alebo kulatina snáť nieje problém....

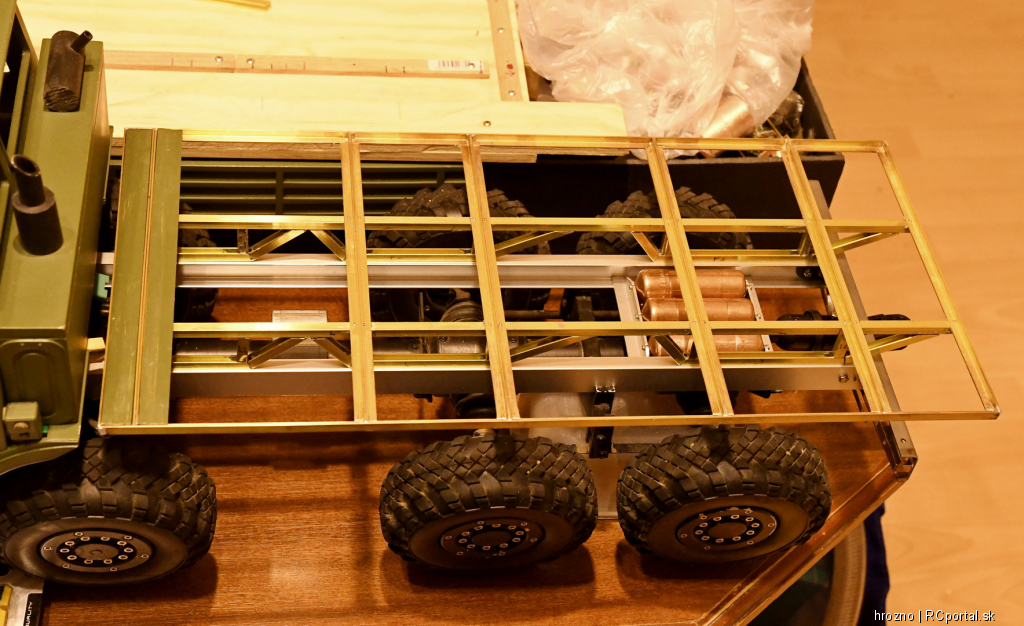

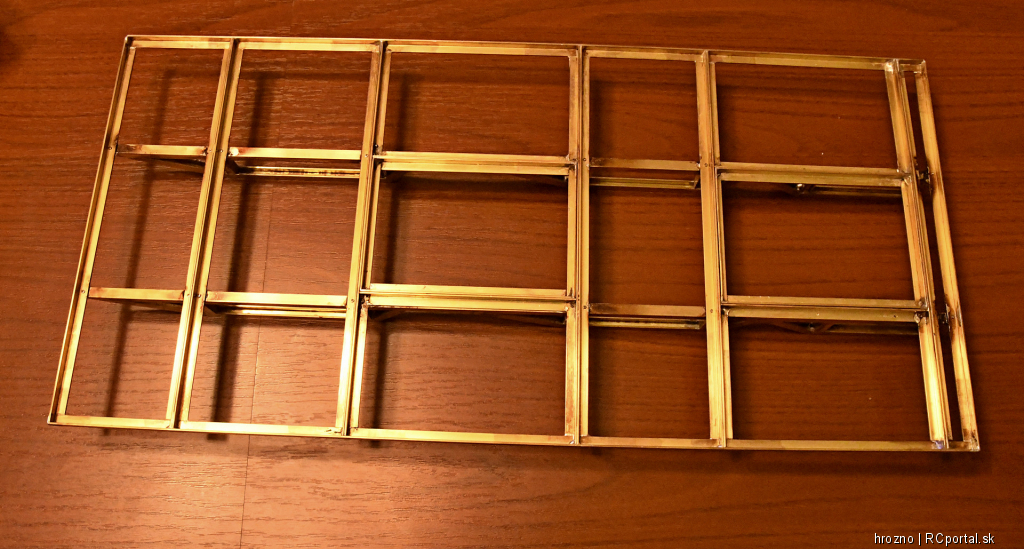

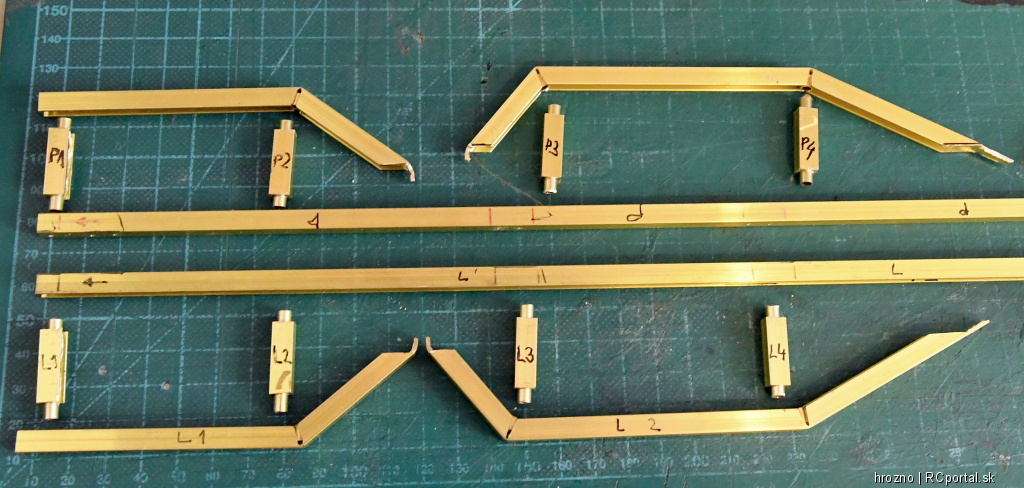

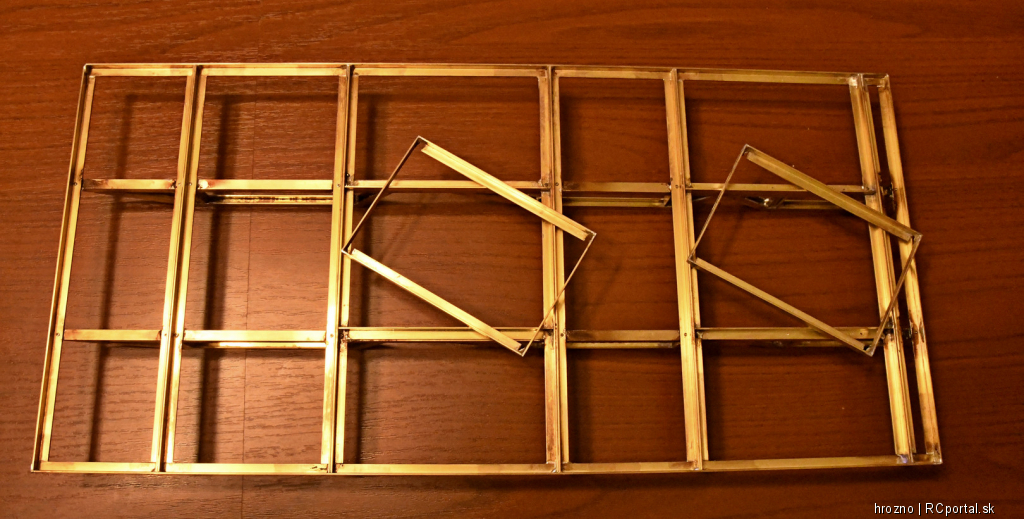

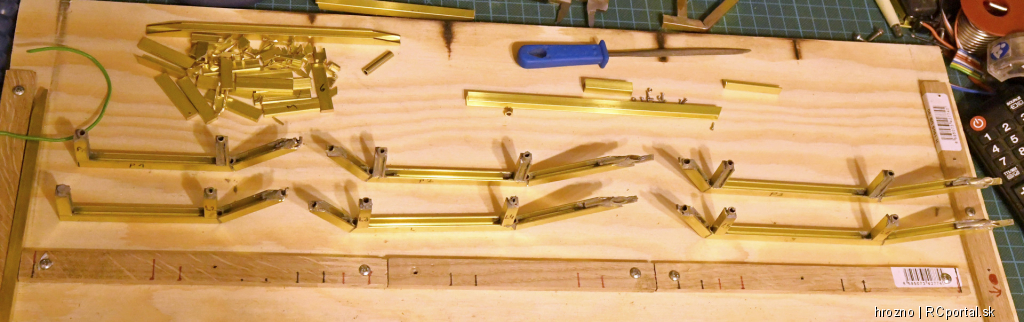

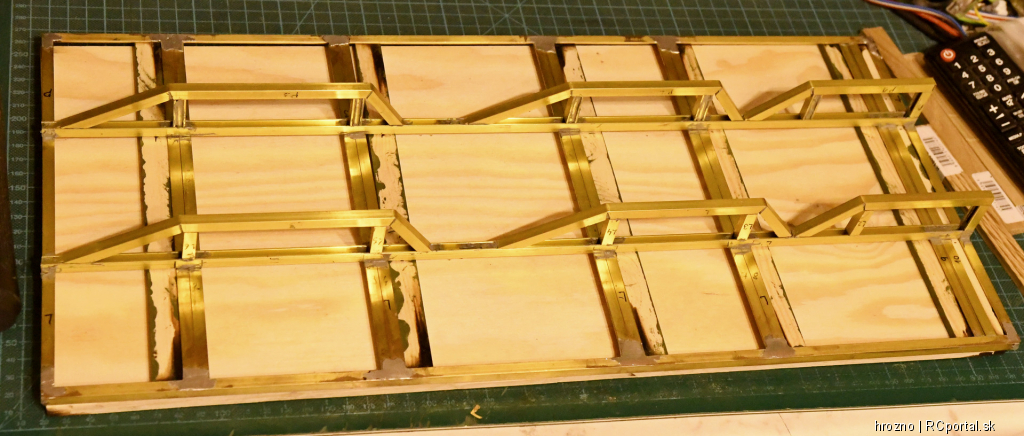

Aj ked trvam na tom, ze haky v takej kvalite a presnosti akej som ich chcel neviem vyrobit vo zveraku s pilnikom, pri pozerani stavby modelov co tu robi Stefan a aj Peter Zak som sa rozhodol urobit maketovu kovovu korbu spajkovanu z mosadznych profilov. Bude mi to trvat nekonecne dlho ale uz som zacal:




A toto je stav z dnesneho dna ked som dorobil vyberacie diely nad navijak a medzinapravovu rozvodovku. Zatial sa to sklada z 56 dielov a este pribudne asi 12.

A konecne som sa dokopal dat to moje asi dvojmesacne usilie sem na web.
Bydlisko: Bratislava ( 49 rokov )
IvanF
modelár

Príspevkov: 133

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2019 o 12:00 | odkaz na príspevok
Fajnovo to robíš paráda.
Bydlisko: Zvolen
StefanAbel
modelár

Príspevkov: 625

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2019 o 16:54 | odkaz na príspevok
paráda to je celkom iný model
Bydlisko: Bratislava
marek4444
modelár

Príspevkov: 457

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2019 o 22:30 | odkaz na príspevok
Pekne si sa do toho pustil (hmmm mosadz....môj oblubený matreriál ), už teraz to vyzerá super, hlavne neprestávaj (stavať ani pridávať fotky) ..... sledujem
Bydlisko: Nová Dedina pri Leviciach ( 45 rokov )
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 16. 10. 2019 o 23:05 | odkaz na príspevok
IvanF:
Fajnovo to robíš paráda.

StefanAbel:
paráda to je celkom iný model

Som rad, ze sa vam to paci.

marek4444:
Pekne si sa do toho pustil (hmmm mosadz....môj oblubený matreriál ), už teraz to vyzerá super, hlavne neprestávaj (stavať ani pridávať fotky) ..... sledujem


Mosadz je aj moj oblubeny material (na rozdiel od hlinika) ale doteraz som mal problem s pajkovanim. S tym malym prenosnym plamenometom co mi poradil Peter Zak to ide lahko a s radostou. Uz som po nom pokukoval davnejsie ale chcelo to trosku popostrcit ma.
Bydlisko: Bratislava ( 49 rokov )
newPOPE
modelár

Príspevkov: 345

Moje modely
Poslať správu
Správa zaslaná: 17. 10. 2019 o 10:50 | odkaz na príspevok
Supr, ta elektronika sa mi paci. Drzim palce pri citani signalov z recievera . Ked som riesil 2kanalove ovladanie navijaku tak to hadzalo take hodnoty jak v kasine. Raz tak raz onak ale co cakat od takych pardolarovych hraciek.

Nemas pls link na ten "plamenomet"?.
Bydlisko: SC
hrozno
modelár

Príspevkov: 119

Moje modely
Poslať správu
Správa zaslaná: 7. 11. 2019 o 21:08 | odkaz na príspevok
newPOPE:
Supr, ta elektronika sa mi paci. Drzim palce pri citani signalov z recievera . Ked som riesil 2kanalove ovladanie navijaku tak to hadzalo take hodnoty jak v kasine. Raz tak raz onak ale co cakat od takych pardolarovych hraciek.

Nemas pls link na ten "plamenomet"?.

Ospravedlujem sa, tento prispevok som akosi prehliadol. Link na plamenomet je:
https://www.alza.sk/hobby/dremel-versaflame-d423708.htm

Co sa tyka elektroniky, funguje to spolahlivo, bolo to otestovane na akcii v BB pri prilezitosti oslav SNP, 80% casu som v stanku prepinal svetla, majaky stierace pre zabavu deti..
Citanie kanala v tejto verzii je nasledovne:

int ReadChanel(int chn)
{
int readChanelValue = 0;
while(digitalRead(chn)>0);
while(digitalRead(chn)==0);
while(digitalRead(chn)>0)
readChanelValue++;
return readChanelValue;
}

Ja mam citanie 6 kanalov a medzi kazdym citanim kanalu treba aby zbehla nastavovacia slucka, inak je vidno zdrzanie medzi ovladacom a spotrebicom ktory sa ovlada.
Vo finalnej verzii pribudne este kontrola na timeout ale podla toho testu v BB je to skoro zbytocne, istota je istota.
Coskoro budu aj dalsie foto z postupu prac.
Bydlisko: Bratislava ( 49 rokov )
newPOPE
modelár

Príspevkov: 345

Moje modely
Poslať správu
Správa zaslaná: 8. 11. 2019 o 08:31 | odkaz na príspevok
Ja mam citanie 6 kanalov a medzi kazdym citanim kanalu treba aby zbehla nastavovacia slucka, inak je vidno zdrzanie medzi ovladacom a spotrebicom ktory sa ovlada.
ano toto je problem hlavne ked potrebujes okamzite zasahy (nie pri smerovkach ale povedzme ovladania ventilov) na to sa pouzivaju "interruptions" hladaj tu https://www.arduino.cc/reference/en/#functions nazov "External Interrupts". To su funkcie presne na to co potrebujes. Je to trocha advanced ich manazovat ale existuju kniznice ktore ti s tym vedia pomoct.

Nevidim sice kod okolo no ta funkcia ReadChannel mi pride zvlastne napisana nakolko ked dany kanal je na "<= 0" tak prvy while musi ist do nekonecna => blokujes hlavny loop. Je mozne, ze k tomu nikdy nedojde ale to sa z tohto uryvku neda posudit. Ako pracuju tie prerusenia je vidiet tu napr. https://gist.github.com/newPOPE/76208173527210e3311c02195732891f. Je tam sice kopa bordelu ale idea je jasna neblokuje sa hlavny loop a prerusenia sluzia len na chytanie zmeny hodnoty na danych vstupoch. Tym ze tam potrebujes len digitalRead tak to mas easy vyriesit to cez prerusenia a nebude ziadne zdrzanie
Bydlisko: SC
