Technické parametre
| Výrobca: | Hobby Topgun | Rozpätie: | 1250 mm | Hmotnosť: | 3000 g |
| Kategória: | Lietadla - turbíny, EDF | Dĺžka: | 1520 mm | Materiál: | jadro/EPO/Laminát |
| Motor: | 1750W 90mm Lander EDF |
Popis

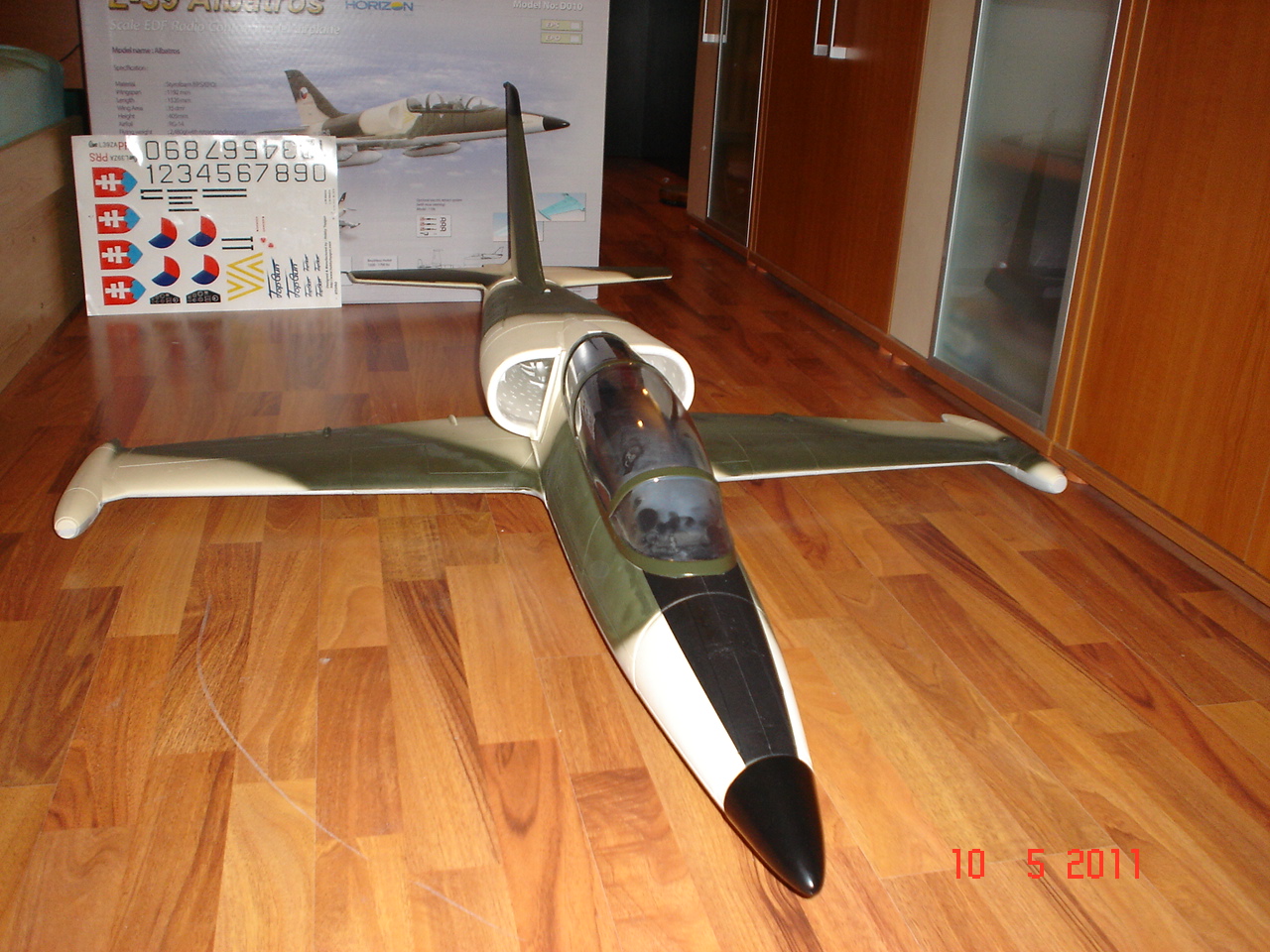

Takže dávam sem ďaľší l-39. Aj keď sa to tak na obrázku nezdá, je dosť veľký.
Parametre
Dĺžka: 1520mm
Rozpätie: 1200mm
Výška: 400mm
Nosná plocha: 35 dm2
EDF: 90mm+
Hmotnosť: len 1500g (bez elektroniky a pohonu), s elektronikou(200g), pohonom(450g) aj baterkami(980g) som to zrátal zatiaľ na hrubo na 3200g+.
Servá: 11x13g
-zaťahovací, komplet odpružený podvozok, predné kolečko má priemer 45mm, zadné kolečká pekných 75mm, dobré aj na pomerne zlý povrch. Škoda že nebude hotové do Dubovej.
Objednával som ho z Číny, ale keby som bol počkal tak by som ho mal lacnejšie (minulý rok ho Schweighoffer predával dokonca za 190 Eur). Ale nevadí, aj tak najdrahšia je elektronika. Mám ju už našťastie pripravenú do vlastnoručne stavanej F-100, ktorá má ešte ďaleko k oživeniu. Pôjde to na 7S 4400mAh, 2000W+, ťah 3kg+. Kamarát od nás rozbil Mirage v ktorej má pár mesačné EDF Lander 90mm aj s motorom 1700kv, na 6S mu to ťahá do 3kg, tak možno nakoniec použijem to, ale na 7S. Uvidím či sa to oplatí.
Na modely je práce ako na kostole, treba najprv vystriekať vnútro na sivú farbu, treba spraviť kormidlo, klapky, brzdy , smerovky a výškovky sú už predpripravené. Podvozok stačí vhodne napojiť na servá, vyzerá solídne. Chcem do neho osadiť pokiaľ možno kompletný svetelný systém. Najťažšou úlohou ale bude spraviť odnímateľné krídla. Chcem ich spraviť tak, aby sa dali odšrubovať, ale musím ešte premyslieť ako na to, aby to bolo stopercentne pevné. Do auta ho inak v celku nedostanem, to som si vymeral.. V lete budem mať dovolenku, tak už aspoň viem že si počas nej nemám nič plánovať, SU-34, F-100 a Albatros, to je pre mňa dosť práce aspoň na dva roky
Potom sem dám priebežne nejaké foto zo stavby a keby niekto vedel poradiť, ako je na skutočnom Albatrose riešené rozmiestnenie osvetlenia, budem povďačný.
A na inšpiráciu zopár pekných videí:
http://www.youtube.com/watch?v=pjhT1mv4YnU
http://www.youtube.com/watch?v=q7poacfhXDI
Parametre
Dĺžka: 1520mm
Rozpätie: 1200mm
Výška: 400mm
Nosná plocha: 35 dm2
EDF: 90mm+
Hmotnosť: len 1500g (bez elektroniky a pohonu), s elektronikou(200g), pohonom(450g) aj baterkami(980g) som to zrátal zatiaľ na hrubo na 3200g+.
Servá: 11x13g
-zaťahovací, komplet odpružený podvozok, predné kolečko má priemer 45mm, zadné kolečká pekných 75mm, dobré aj na pomerne zlý povrch. Škoda že nebude hotové do Dubovej.
Objednával som ho z Číny, ale keby som bol počkal tak by som ho mal lacnejšie (minulý rok ho Schweighoffer predával dokonca za 190 Eur). Ale nevadí, aj tak najdrahšia je elektronika. Mám ju už našťastie pripravenú do vlastnoručne stavanej F-100, ktorá má ešte ďaleko k oživeniu. Pôjde to na 7S 4400mAh, 2000W+, ťah 3kg+. Kamarát od nás rozbil Mirage v ktorej má pár mesačné EDF Lander 90mm aj s motorom 1700kv, na 6S mu to ťahá do 3kg, tak možno nakoniec použijem to, ale na 7S. Uvidím či sa to oplatí.
Na modely je práce ako na kostole, treba najprv vystriekať vnútro na sivú farbu, treba spraviť kormidlo, klapky, brzdy , smerovky a výškovky sú už predpripravené. Podvozok stačí vhodne napojiť na servá, vyzerá solídne. Chcem do neho osadiť pokiaľ možno kompletný svetelný systém. Najťažšou úlohou ale bude spraviť odnímateľné krídla. Chcem ich spraviť tak, aby sa dali odšrubovať, ale musím ešte premyslieť ako na to, aby to bolo stopercentne pevné. Do auta ho inak v celku nedostanem, to som si vymeral.. V lete budem mať dovolenku, tak už aspoň viem že si počas nej nemám nič plánovať, SU-34, F-100 a Albatros, to je pre mňa dosť práce aspoň na dva roky
Potom sem dám priebežne nejaké foto zo stavby a keby niekto vedel poradiť, ako je na skutočnom Albatrose riešené rozmiestnenie osvetlenia, budem povďačný.A na inšpiráciu zopár pekných videí:
http://www.youtube.com/watch?v=pjhT1mv4YnU
http://www.youtube.com/watch?v=q7poacfhXDI
ID Modelu: AM734 | Zobrazenia: 14759 | Pridané: 10. 5. 2011 o 22:53 | Autor: jaroEDF
| Autor | Správa | |
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
aky mas k tomu podvozok?,doporucujem ulozenie podvozku maximalne vystuzit,inac pri tvrdsom pristati prerazis kridla,staci aj 6s ak dosiahnes 3kg tahu,uplne staci.... |
|
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
Použijem na to originál podvozok, presne ako na obrázku, ale napojím na nich klasické servá:  Tie mechanizmy sú dosť veľké a je k tomu predpripravené uloženie z balzy a z kovu, ktorý sa vlepí do krídla, takže by to malo byť dosť pevné, ale hlavne pod uložením podvozku vedie kovová výstuž cez celé krídlo, takže prerazenie je vylúčené. Skôr to vystužím proti vylomeniu, na to to môže byť náchylnejšie. Dám sem cez víkend foto komplet podvozku aj osadenia. Čo sa týka ťahu, čakám na baterky a uvidím koľko to vydá v trupe, tiež som rozmýšľal že na 6S a pri menšom prúde by bola väčšia výdrž, ale s EDF ktoré mám by to asi nestačilo. Kamarát mi núka Lander 90mm, to by malo mať dostatočný ťah aj na 6S, rozhodnem sa podľa toho čo nameriam. Výtok je v trupe zúžený na 76mm, keby som ho vybrúsil na 90mm, zvýšil by sa aj ťah, ale všetko závisí od toho čo nameriam. Priestoru v trupe je dosť na hocijakú úpravu, takže nejak to vyladím, aby ten ťah bol do 3kg, to bude až až. Ak by to bolo nakoniec na 6S pri menšom prúde, bolo by to super. |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
tych 75mm priemer vytokovky je optimum,nic nevibrusuj ,pokazil by si to,vloz tam ruru z folie a vylakuj nasavacie kanali,inac nic neupravuj aby zbitocne nesiel do vahy... |
|
|
pajlotmato modelár
Príspevkov: 1475 Moje modely Poslať správu |
Vidím, že teóriu by si si mal najprv naštudovať než sem niečo takéto napíšeš...Robo mal pravdu čo ti napísal, určite s tým nič nerob, oni vedeli prečo tam robia zúžený výtokový priemer, to je presne to čo robí ťah toho dmychadla, jednoduchá fyzika...Ak by si ho rozšíril na 90mm rapídne tým znížiš ťah...a hlavne sa pohraj zo saním čo ti poradil Robo...Výtokový priemer by mal byť cca 72mm podľa toho čo som sa dočítal na fórach, písali to tí ktorých dmychadlá živia a strávili testovaním veľa času...A ak ti môžem poradiť, nad tými podvozkami ani neuvažuj, mal som ich na HAWKu od rovnakého výrobcu, dal som si s nimi fakt roboty a aj som to osadil najlepšie ako sa dalo, model mal iba 2,8 kg a to sadal pekne a aj tak boli podvozky prvé čo odišlo...to sú chlievy, hlavne ten plast je krehký, oni na pohľad vyzerajú ale nevydržia veľa a hlavne majú veľké vôle...prejdi si toto fórum, tu nájdeš veľa rád: http://www.rcgroups.com/forums/showthread.php?t=1236556&highlight=ejf+l+39
|
|
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
Dík za radu, tie podvozky vyskúšam a uvidím, mám ešte od Landera nevyužitý podvozok s kovovými osadeniami, možno tam dám rovno ten. Čo sa týka výtoku, myslel som to tak, že v prípade potreby je tam rezerva, ale nemal som v pláne ho vybrusovať... To jedine ak by sa osadilo väčšie ako 90mm EDF, alebo ak by sa nezmestila výtoková trubica... |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
mas este tento model? |
|
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
Uz ho nemam, lieta kdesi pri Nitre. Nelietal som ho, ale bo to vydareny model s nizkou hmotnostou. Nebyt toho ze som sa dal do stavby sabre a prestavby suchoja, nechal by som si ho a spravil mu potah a povrchovku so Slovenskou kamuflazou, vyzeralo by to paradne... |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
skoda chcel som kupit |
|
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
Maju ho v HK aj v nemeckom sklade, vyde to na 170 Eur aj s motorom bez serv. |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
ja chcem len prazdni kit ten motor je srot a podvozky tiez |
|
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
Hej viem ze ten motor nestoji za nic, ale lacnejsie som toho albatrosa nikde nevidel.. |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
||
|
jaroEDF modelár
Príspevkov: 427 Moje modely Poslať správu |
No len oni neposielajú mimo talianska... |
|
|
bflame modelár
Príspevkov: 219 Moje modely Poslať správu |
Ja som ho dostal pod stromcek a stal 75 eur |
|
|
flyhawk modelár
Príspevkov: 400 Moje modely Poslať správu |
Ahojte, tak aj na mňa Ježiško myslel a priniesol mi Albatrosika Síce ho zrejme kompletne prerobím, mam v plane ho olaminovať potmeliť a prestriekať a tak, ale už sa teším. Akurát hľadám dakde na nete dáke kvalitnejšie podvozkové nohy, čo by sa na Albika podobali.Ferino |
