upravy Devo 7e

Pridané: 31. 10. 2015 o 19:10 | ID článku: CLA296 | Zobrazenia: 4633x | Komentárov: 14 | Autor: lukasko25

Ahojte,
v tomto clanku sa s Vami podelim o moje skusenosti s malou prestavbou spominaneho Tx. Nadobudol som ho ako setovy s heli Walkera MiniCP. Jeho velkost je kompaktna v porovnani so standardnymi Tx. V standarde to je 6CH s obmedzenym vysielacim vykonom, ale zato s telemetriou a "grafickym" displayom s podsvietenim. Antena je vstavana, bez otocneho klbu.

Specification :
1. Model Name : Devo 7E
2. Product type : Transmitter
3. Encoder : 6-channel micro computer system
4. Dimension : 154 x 150 x 56mm
5. Weight : 417g (w/o TX battery)
6. Frequency : 2.4GHZ DSSS
7.Output power : ≤100mW
8. Current Drain : 200mA(100mW)
9. Battery : AA Batteries 4 x 1.5V Or Ni MH 4 x 1.2V 1600-2000mAh
10. Output pluse : 1000-2000ms

K upravam som sa dostal po tom, ako som zacal lietat aj s lietadlom a z tohto Tx som si urobil univerzalny k vsetkym (dvom ) modelom. Hlavna inspiracia prisla z tejto stranky. Takze nastal cas na instalaciu custom FW, bez toho su upravy zbytocne/nefunkcne. Jednoduchy video navod najdete na YT. Domovska stranka Deviation.

Prvy HW zasah bol snaha upravit povodny Tx modul na plny vykon premostenim diody, ale skoncilo to katastrofalne, tak ako spominal diskutujuci k povodnemu clanku. Namiesto premostenia jednej SMD suciastky som odpajkoval dve aj naokolo a zaroven ich v tom momente aj stratil (nerobte to trafopajkou ako ja). Co v konecnom dosledku nebolo na skodu, lebo som modul nahradil s tymto.

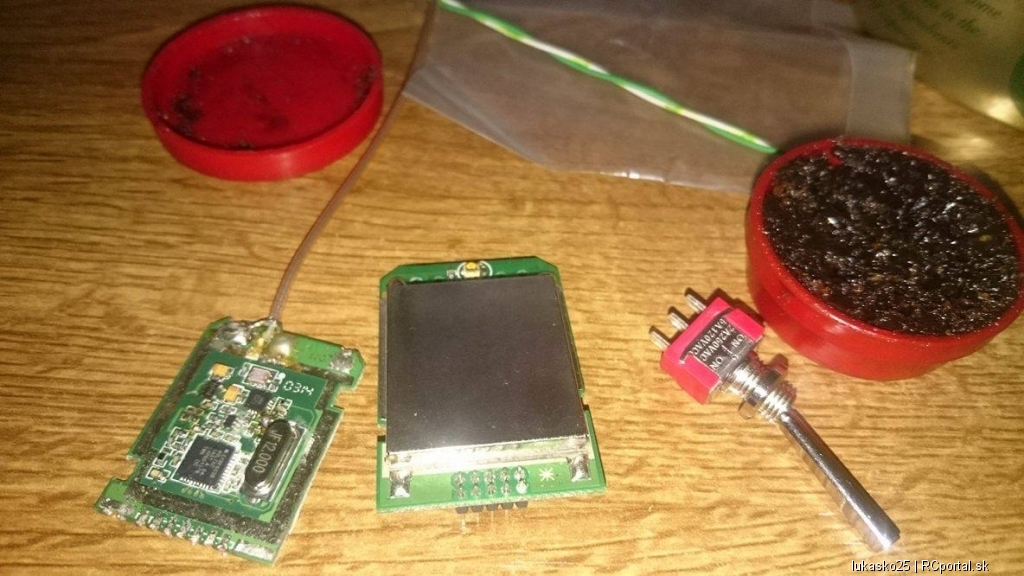

pokazeny stary modul a novy modul s konektorom na antenu

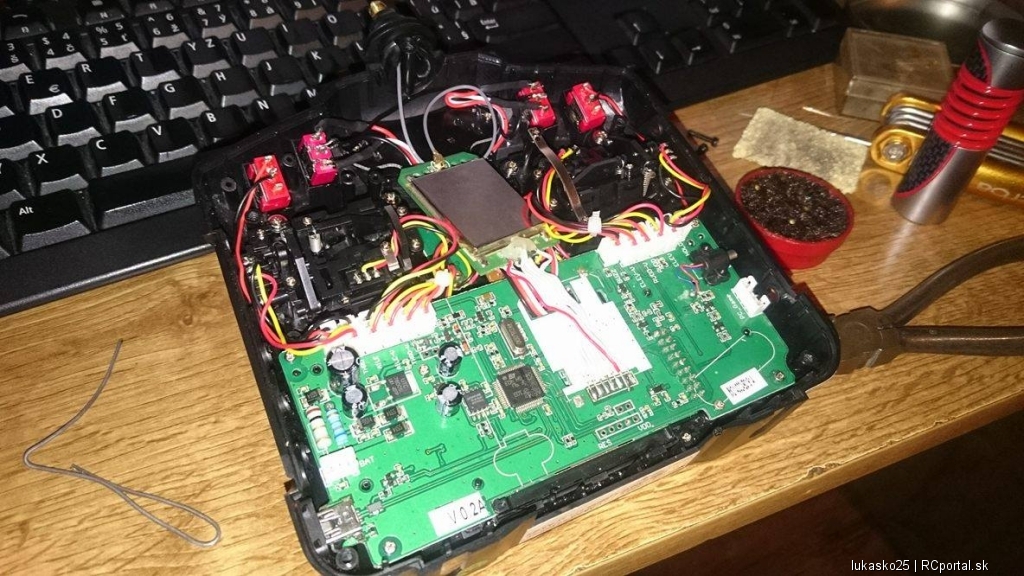

pripojenie noveho modulu k Tx


Zaroven s tym sa mi naskytla prilezitost upravy anteny, lebo novy modul mal U.FL/IPX konektor na antenu/nebola prispajkovana. Vid navod TU.

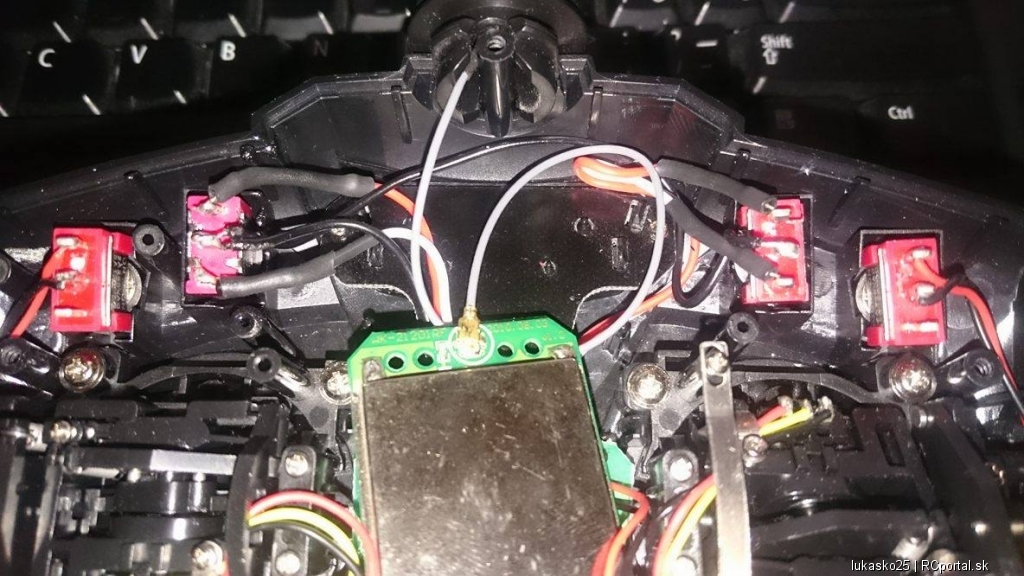

zapojenie novej anteny


No a ked uz som to mal vsetko rozobrate, tak preco nepridat aj dva trojpolohove prepinace? Original s dlhsou packou ako je namontovany sa da kupit TU. Odporucam ho, lebo aj srobovanie je rovnake ako na povodnych. Druhy som kupoval samozrejme za polovicnu cenu z ciny, ale s inym srobovanim (vid foto). Navod ako ich zapojit a ako upravit textovy subor s konfiguraciuo najdete napr TU. No a uz to stacilo len zlozit a naucit sa konfigurovat mix vystupy.



po upravach v porovnani so starym modulom a starou "antenou"



Momentalne som vo faze, zistovania presnej frekvencie na akej Tx vysiela, aby som si mohol vyrobit antenu na mieru.
Tolko na uvod, ak budete mat nejake konkretnejsie otazky, tak sa kludne pytajte, rad pomozem. Dalsie postupy najdete napr TU, alebo TU

V konecnom dosledku mozete mat plnohodnotny Tx v kompaktnej verzii za cenu pod 100€

Zobraziť pokračovanie

Autor Správa
destelant
modelár

Príspevkov: 916

Moje modely
Poslať správu
Správa zaslaná: 31. 10. 2015 o 20:48 | odkaz na príspevok
To si si mohol rovno kupit Turnigy T9X a mal by si to aj s prijimacom pod 100E.
Bydlisko: Hurbanovo ( 58 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1733

Moje modely
Poslať správu
Správa zaslaná: 1. 11. 2015 o 17:21 | odkaz na príspevok
Presne som si myslel, že budeš mať takéto komenty ako tu dal destelant. Na Slovensku je pojem "tuning" alebo "mod" passe, proste pokiaľ je úprava náročnejšia ako niečo vyšróbovať a našróbovať niečo "lepšie" kúpené, je to zbytočné.

Mne sa páčia takéto úpravy, aj to že si si pridal nové prepínače je super. Dá sa do vysielačky dať ešte potenciometre? Máš teraz tú multinormovú vysielačku, že môžeš lietať s DSM2, FrSky, Futaba... príjmačmi?
Bydlisko: PB ( 38 rokov )
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 1. 11. 2015 o 19:47 | odkaz na príspevok
to destelant: ked som nadobudol Tx, tak som ani len netusil ze ho budem vyuzivat inak ako setovy k vrtulnicku. Takze som ho kupil s jedinou poziadavkou a to aby som mal funkcny zaklad. Potreby lepsieho prisli casom a som walkera positive, rad veci upravujem, tak nebolo inej cesty. Navise Turnigy je tak spatny vyzorovo ze az. A tiez nie je kompaktny velkostou.

to DaggyMAC: jj trojpolohovy prepinac som potreboval ako sol na "flight mod". Zatial som nenasiel nikde, ze by tam pridali aj potenciometre. Ale nasiel som temy na forach, kde to uz rozoberaju, tak sa mozno dockam coskoro.

Vysielam tieto protokoly:

Major features include:

Support for multiple protocols without any modifications to the transmitter:
Walkera Devo 6/7/8/10/12
Walkera WK2401/WK2601/WK2801
Nine Eagles J6 Pro (requires telemetry module)
DSM2/DSMX

ak pridam dalsie dva Tx moduly (paralelne k tomu co tam mam+ vyvediem dalsie anteny), tak ziskam podporu nasledovnych:

Support for other protocols with very easy transmitter modifications
Flysky/Turnigy 9X
Hubsan-X4
Skyartec (thanks to the Skyartec folks for providing hardware for testing)
Hisky
Tactic SLT/Anylink
V202

to je tato uprava v podstate to mas za hodinku zbuchane a modul stoji od 10€

neviem ci sa vyjadrim spravne, ale mam aj podporu PPM (to vyuzivam pre spojenie s Phoenixom) ale to asi nie je protokol, ale typ signalu, teda cim sa ten protokol prenasa vsak? (tuto problematiku este moc neovladam)

a este jeden udaj dost podstatny som zabudol: po uprave som zo 6CH ziskal plnohodnotny 12ch s regulovatelnym vykonom 100uW, 300uW, 1mW, 3mW, 10mW, 30mW, 100mW a 150mW
( 39 rokov )
peterrc
modelár

Príspevkov: 1013

Moje modely
Poslať správu
Správa zaslaná: 1. 11. 2015 o 21:05 | odkaz na príspevok
no, ja mam sidce len devo7, ale design mi tiež nepríde nejaký úžasný, podľa mňa čo sa tohto týka je turnigy aj devo na tom zhodne. Až na to, že ten SW v devo 7 je na porážku, zložitý, debilný.............aby mal pilot doktorát z neviem čoho, aby sa v ňom vyznal. Neviem aký je SW ktorý si tam dal, ale ak je podobný tomu originálnemu, tak je to "z blata do kaluže". Už zložiteší systém tam asi walkera dať nedokázala.
Bydlisko: Trnava
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 1. 11. 2015 o 22:32 | odkaz na príspevok
to peterrc: pozor, neplet si devo 7 a moje devo 7e.... tam je tiez riadny rozdiel vo vyzore aj vlastne vo vsetkom, je to komplet iny TX. Jedine co maju spolocne je hadam len vyrobca.
( 39 rokov )
peterrc
modelár

Príspevkov: 1013

Moje modely
Poslať správu
Správa zaslaná: 2. 11. 2015 o 13:12 | odkaz na príspevok
aha, som myslel ze 7e je rozdiel len v tom, že má tušim dotykový displej. Lebo Devo 7 je zatial asi najhroznejší vysielač, čo sa týka SW. Mal som už tx x opentx, er9x, spektrum tx,......... a zopár setových čo mali nejaké nastavenia a displej.
Bydlisko: Trnava
destelant
modelár

Príspevkov: 916

Moje modely
Poslať správu
Správa zaslaná: 2. 11. 2015 o 20:35 | odkaz na príspevok
Nemyslel som to v zlom. Ja mam tiez na T9x vsetky mozne upravy - od podsvietenia displeja az po telemetriu.
Bydlisko: Hurbanovo ( 58 rokov )
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 28. 5. 2016 o 03:28 | odkaz na príspevok
dnes som doskladal 250ku kopteru a nahodil na nu OrangeRx R110X DSMX/DSM2. riadiacka tam je CC3D, takze mi len stacilo prerobit prepojovaci kablik a tadaaa, uspesne sparovane po par klikoch v CC3D nastaveniach

uz mam na ceste aj NRF24L01 aby som mohol vyuzivat prijimace FrSky (tie xcem, lebo maju RSSI)
( 39 rokov )
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 2. 6. 2016 o 19:32 | odkaz na príspevok
...no tak niekde nastala chyba, lebo NRF24L01 prislo, aj som ho uspesne nainstaloval a aktivoval vo FW, ale povolilo mi to nasledujuce protokoly namiesto FrSky ako som chcel

V202
SLT
HiSky
YD717
SymaX
CFline
H377
HM830
KN
ESky150
Esky
BlueFly
CX10
CG023
HonTai
FY326
Bayang
(PPM a USBHID som mal uz asi pred tym)

takze musim doplnit dalsi modul (A7105), aby som ziskal: Flysky, Hubsan4, Joysway, Frsky, Frsky-V8, Skyartec,
( 39 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1733

Moje modely
Poslať správu
Správa zaslaná: 3. 6. 2016 o 21:12 | odkaz na príspevok
Ja mám CC2500 a funguje mi FrSky s telemetriou.
Bydlisko: PB ( 38 rokov )
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 9. 6. 2016 o 16:27 | odkaz na príspevok
dik za tip, uz som skoro objednal A7105 co ma len nejakych 500m dosah. Takze je lepsie CC2500 ?
( 39 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1733

Moje modely
Poslať správu
Správa zaslaná: 9. 6. 2016 o 17:26 | odkaz na príspevok
Kup z banggoodu CC2500 a dokup si k tomu aj nejaku ufl antenu.
Bydlisko: PB ( 38 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1733

Moje modely
Poslať správu
Správa zaslaná: 10. 6. 2016 o 21:10 | odkaz na príspevok
Najkrajšie na tom rádiu je to, že je ozaj malinké. Používam ho na výlety, lebo je kompaktné a multinormové. Spravil som si zo zvyšných xbox gimbalov celkom šikovné kniple:

Porovnanie originálnych xbox one gimbalu a plastových kniplov

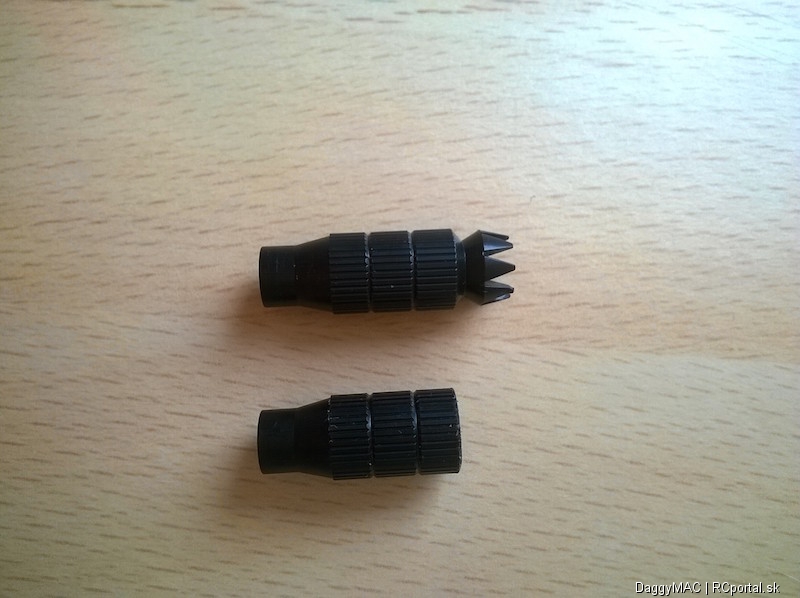

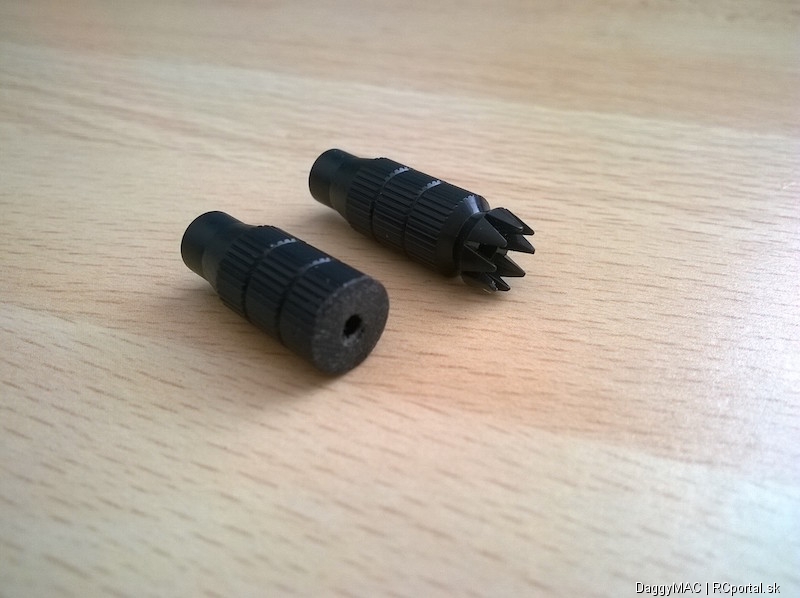

Pôvodné kniple som zrezal a zabrúsil:

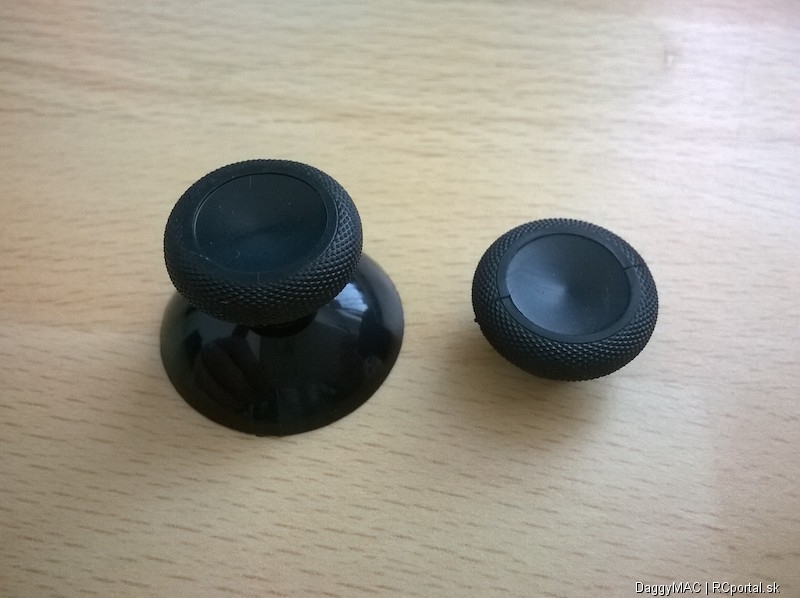

Z xbox gimbalu som odstránil klobúčik a vyvŕtal plast pre kniple:

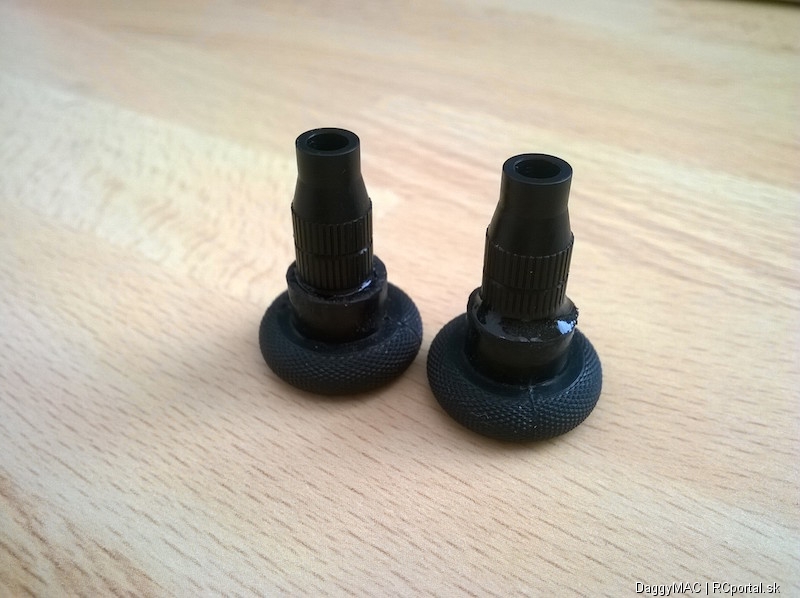

Zalepil som to epoxydom dokopy, drží to úžasne:


Vyzerá to super a dobre sa s tým lieta, gimbaly majú dobrý grip:
Bydlisko: PB ( 38 rokov )
lukasko25
modelár

Príspevkov: 27

Moje modely
Poslať správu
Správa zaslaná: 18. 6. 2016 o 01:28 | odkaz na príspevok
Pekna uprava ale preco takeguce na koniec? ci tie povodne ta pichali?

PS: objednal som co si postol, tak uz len cakam
( 39 rokov )
