Technické parametre
| Výrobca: | Rozpätie: | 520 mm | Hmotnosť: | 1300 g | |
| Kategória: | Koptéry | Dĺžka: | 0 mm | Materiál: | Hliník, cuprextit, oceľ, plast,...... |
| Motor: | HP |
Popis
HobbyKing Multi-Rotor Control Board V3.0 (Atmega328 PA)
T-6config
Špecifikácie
Motory:
Model: HP 2212
Vstupní napätie: 7,4V - 14,8 (2S-4S LiPo)
KV: 1000 otáčky /V , tolerancia 10%
Maximálne zatíženie: 18A
Rozmery: 28mm (priemer) x 31mm (dĺžka)
Priemer hriadeľa: 3,17 mm
Váha : 55g
Doporučená vrtuľa / ESC: vrtuľa 8x4 (3S: 3-článková batéria) až 10x8 / ESC 20-30A podľa vrtule
ESC:
Maximálny prevádzkový prúd: 25A
Deštrukčný prúd: 35A
BEC Mode: Linear
BEC: 5V / 2A
Počet článkov v LiPo batérií: 2-4
NiMH: 5-12
Hmotnosť: 22 g
Veľkosť: 24x45x11mm
Podporované otáčky motora pre všetky Turnigy ESC je:
(Maximum): 210000 RPM (2 póly), 70000 RPM (6 pólov), 35000 RPM (12 pólov). RPM- otáčky za 1 min.
Vrtule:
8045 (2 ľavotočivé + 2 pravotočivé)- lepšie sú s príponou slow fly / flyer- stroj je menej citlivý na zmeny v pilotovaní pretože list má menší sklon.

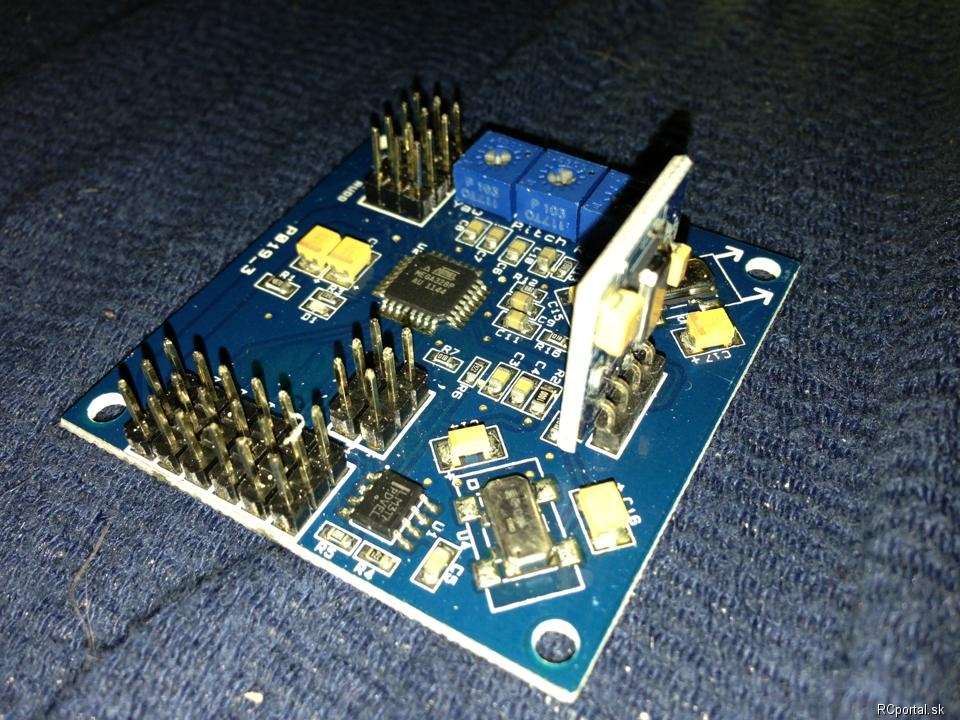

Riadiaca doska (kontroller):
HobbyKing Multi-Rotor Control Board V3.0 (Atmega328 PA)
Batéria:
Li-Po ZIPPY Compact 2700mAh 3S1P 25C / 35C
Rozmery batérie: 137x44x15 mm
váha: 203g
Nabíjací konektor XT60
Servisný / balančný konektor: JST-XH
Tri články (3S1P)
Prevádzkové napätie: 11,1 V
Konštrukcia:
(VEĽMI ODOLNÁ)

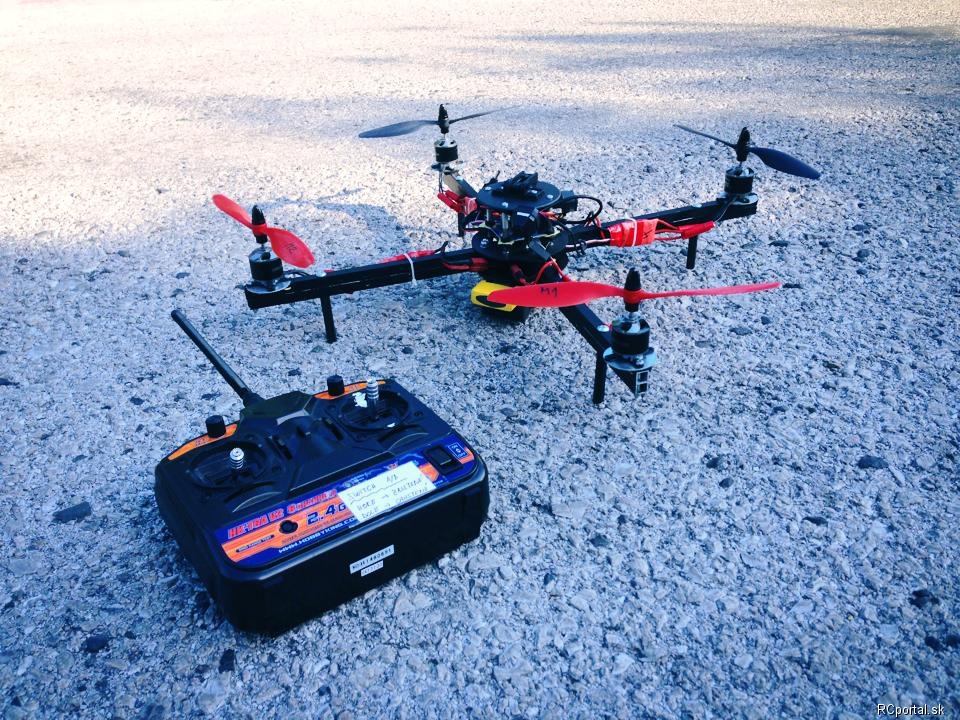

Rozpätie: 520 - 690mm (bez a s vrtuľami)
Hmotnosť: 1300g
Rám:

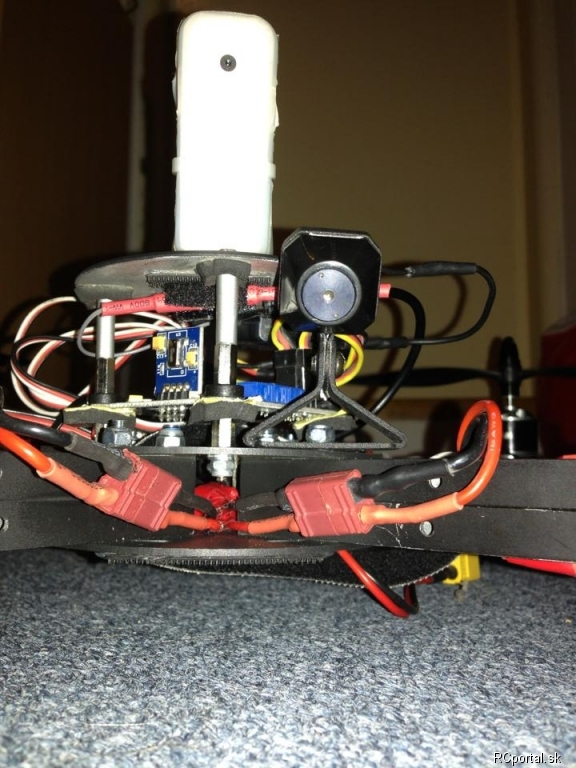

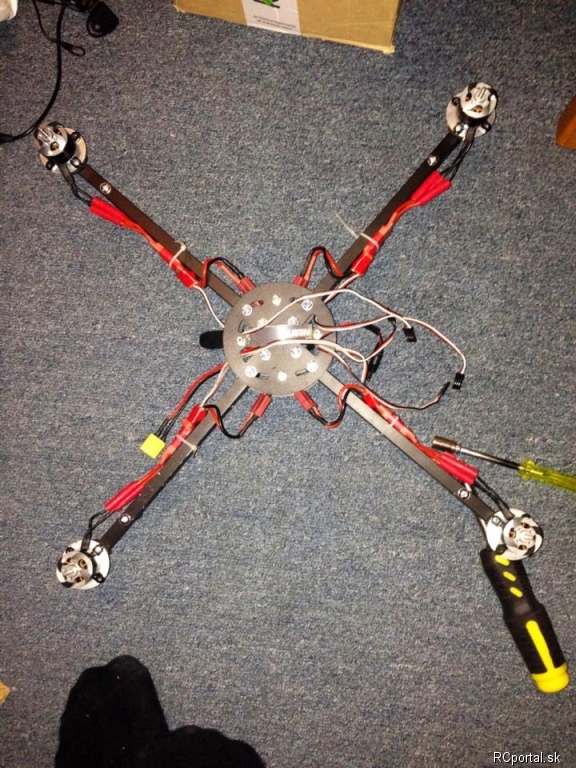

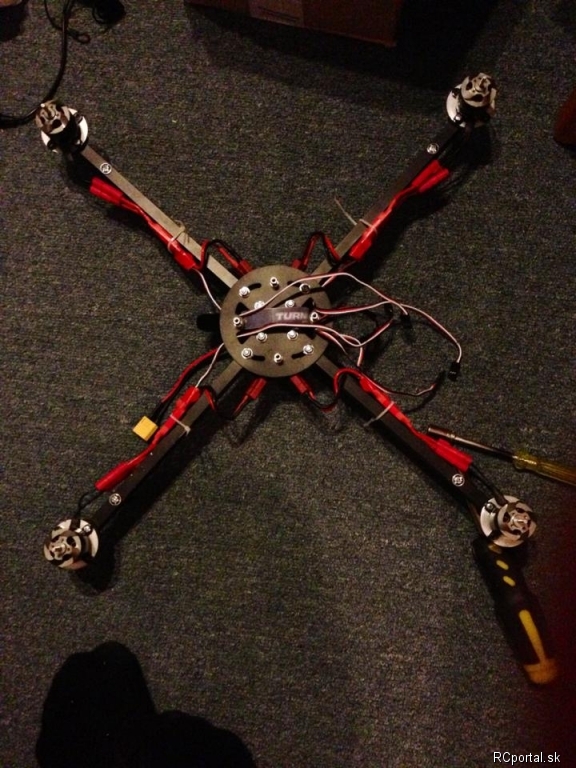

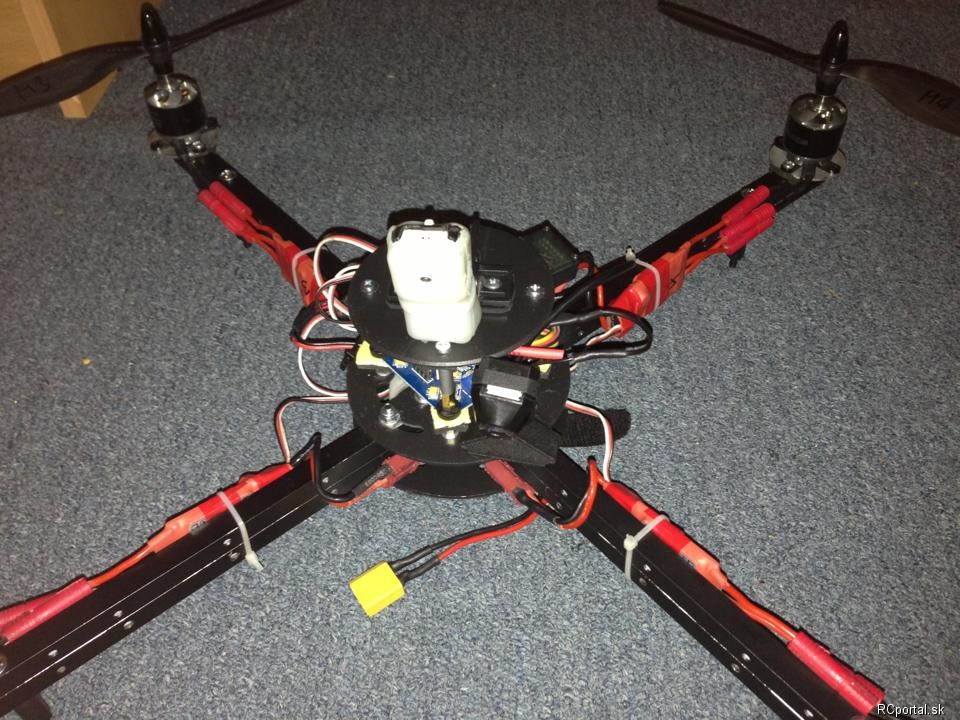

Medzi 2 cuprextitové platne uchytené ramená, na vrchu je riadiaca doska, na spodu batéria

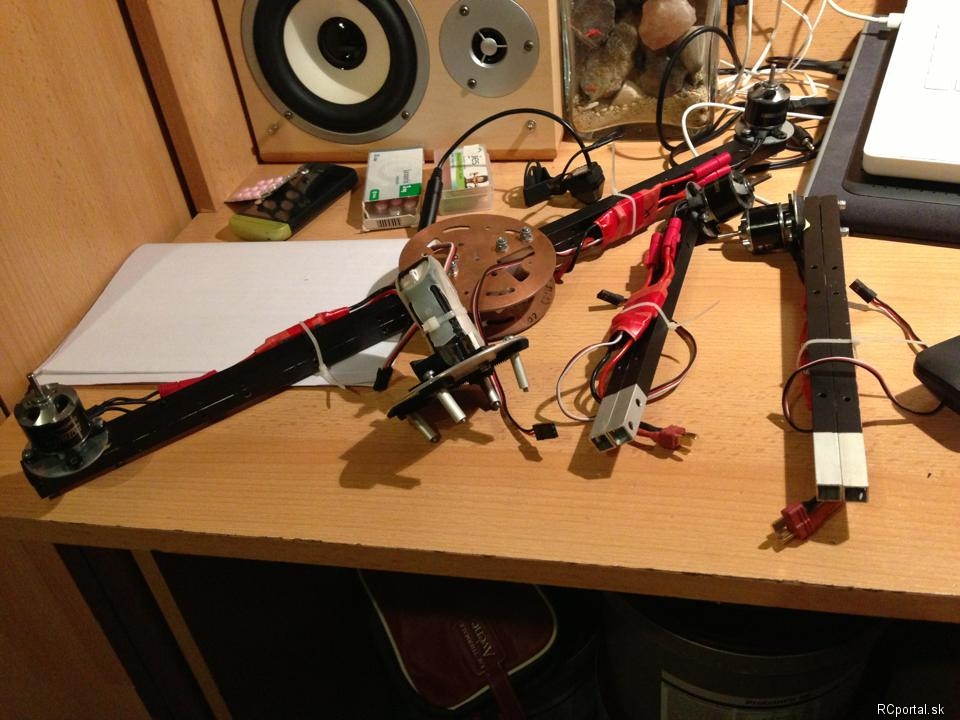

Rameno sa skladá z Dvoch hliníkových tyčí ktoré su na seba umiestnené kolmo, vysoká odolnost modelu pri páde na plastové nožičky (ked bola jedna tyč, nožička ohla rameno)
povrchová úprava: Zinkový sprej matnej čiernej farby
Motor (200Watt) (max 18A) 5 ks
Regulátor (25A) 5 ks
Riadiaca doska 1 ks
Batéria (2700mAh) 1 ks
Monitor batérie 1 ks
Nabíjačka pre batériu 1 ks
Diaľkový ovládač ( prímač a vysielač) 1 ks
Stredové platne 2 ks (spodná a vrchná)
Hliníková tyč 2 x 1m
Kamera 1 ks
Vrtule (lavotočivé)- tip 8045 8 ks
Vrtule (pravotočivé)- tip 8045 8 ks
Konfigurátor pre procesory atmel 1 ks
Suchý zips 1 ks
Monitor batérie 1 ks
Držiak vrtúl (unášač) 5 ks
Káble (silikónová bužírka)-veľmi ohybné 2m
Zmršťovačky 1 m
Pozlátené konektory pre kabeláž (XT 60 ) 8 ks
Skrutky plus matice a podložky

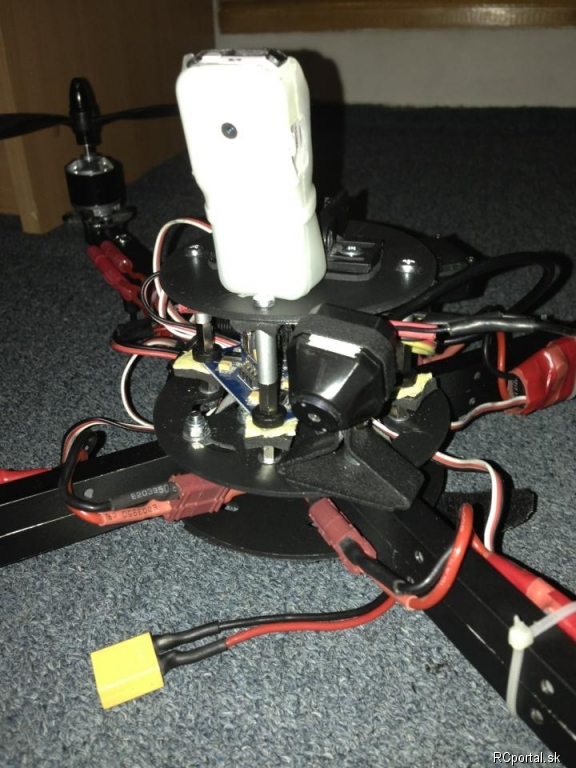

kamera 2x (jedna nahráva na SD kartu, a druhá je na prenášanie živého obrazu )
T-6config
Špecifikácie
Motory:
Model: HP 2212
Vstupní napätie: 7,4V - 14,8 (2S-4S LiPo)
KV: 1000 otáčky /V , tolerancia 10%
Maximálne zatíženie: 18A
Rozmery: 28mm (priemer) x 31mm (dĺžka)
Priemer hriadeľa: 3,17 mm
Váha : 55g
Doporučená vrtuľa / ESC: vrtuľa 8x4 (3S: 3-článková batéria) až 10x8 / ESC 20-30A podľa vrtule
ESC:
Maximálny prevádzkový prúd: 25A
Deštrukčný prúd: 35A
BEC Mode: Linear
BEC: 5V / 2A
Počet článkov v LiPo batérií: 2-4
NiMH: 5-12
Hmotnosť: 22 g
Veľkosť: 24x45x11mm
Podporované otáčky motora pre všetky Turnigy ESC je:
(Maximum): 210000 RPM (2 póly), 70000 RPM (6 pólov), 35000 RPM (12 pólov). RPM- otáčky za 1 min.
Vrtule:
8045 (2 ľavotočivé + 2 pravotočivé)- lepšie sú s príponou slow fly / flyer- stroj je menej citlivý na zmeny v pilotovaní pretože list má menší sklon.
Riadiaca doska (kontroller):
HobbyKing Multi-Rotor Control Board V3.0 (Atmega328 PA)
Batéria:
Li-Po ZIPPY Compact 2700mAh 3S1P 25C / 35C
Rozmery batérie: 137x44x15 mm
váha: 203g
Nabíjací konektor XT60
Servisný / balančný konektor: JST-XH
Tri články (3S1P)
Prevádzkové napätie: 11,1 V
Konštrukcia:
(VEĽMI ODOLNÁ)
Rozpätie: 520 - 690mm (bez a s vrtuľami)
Hmotnosť: 1300g
Rám:
Medzi 2 cuprextitové platne uchytené ramená, na vrchu je riadiaca doska, na spodu batéria
Rameno sa skladá z Dvoch hliníkových tyčí ktoré su na seba umiestnené kolmo, vysoká odolnost modelu pri páde na plastové nožičky (ked bola jedna tyč, nožička ohla rameno)
povrchová úprava: Zinkový sprej matnej čiernej farby
Motor (200Watt) (max 18A) 5 ks
Regulátor (25A) 5 ks
Riadiaca doska 1 ks
Batéria (2700mAh) 1 ks
Monitor batérie 1 ks
Nabíjačka pre batériu 1 ks
Diaľkový ovládač ( prímač a vysielač) 1 ks
Stredové platne 2 ks (spodná a vrchná)
Hliníková tyč 2 x 1m
Kamera 1 ks
Vrtule (lavotočivé)- tip 8045 8 ks
Vrtule (pravotočivé)- tip 8045 8 ks
Konfigurátor pre procesory atmel 1 ks
Suchý zips 1 ks
Monitor batérie 1 ks
Držiak vrtúl (unášač) 5 ks
Káble (silikónová bužírka)-veľmi ohybné 2m
Zmršťovačky 1 m
Pozlátené konektory pre kabeláž (XT 60 ) 8 ks
Skrutky plus matice a podložky
kamera 2x (jedna nahráva na SD kartu, a druhá je na prenášanie živého obrazu )
ID Modelu: AM3075 | Zobrazenia: 2474 | Pridané: 21. 6. 2013 o 01:20 | Autor: ME-GUSTA
| Autor | Správa |
|
Johny107 modelár
Príspevkov: 230 Moje modely Poslať správu |
Sak to mas jak tank...ze 1,3 kg a 8 palcove vrtule,to musi byt dost lenive..Na tie motorky by som uz dal 10x4,7 vrtule.. |
|
MarkAurel modelár
Príspevkov: 418 Moje modely Poslať správu |
motorceky 1000kv cize vrtule si skus 10x4.7 a budes pochvalovat dovazoval si motorceky-vrtule? zase je tu zaciatocnicka chyba cim viac usetrit na cene riadiacej dosky ale zase ked sa naucis na tejto a kupis lepsiu bude to uz lietat same  ale za samostatnu stavbu ramu davam 1 |
|
skylark modelár
Príspevkov: 1454 Moje modely Poslať správu |
Tie zdvojené ramená sú zbytočná hmotnosť naviac. A už s tým vieš aj lietať, že si to oplácal aj kamerkami? |
