autor správa
Bacigaldusan
modelár

Príspevkov: 53

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2018 o 14:37 | odkaz na príspevok
Zdravím,chcem sa spýtať na názory nakoľko som sa po rôznych fórach k ničomu nedostal

skladám elektro extru 1700 mm na 6 s lipol 4200mah,regulátor hobbywing platinum 100A,na základe predchádzajúcich doporučení som na aku packy a ESC naletoval konektory XT90.V snahe čo najjednoduchšieho zapojenia,asi napájať všetko hlavnou bateriou nakoľko má regulátor BEC no odrádza ma prskanie z konektora a nehožnosť pri rozhodnutí jednoducho odpojit napájanie elektroniky spínačom na boku vozidla.

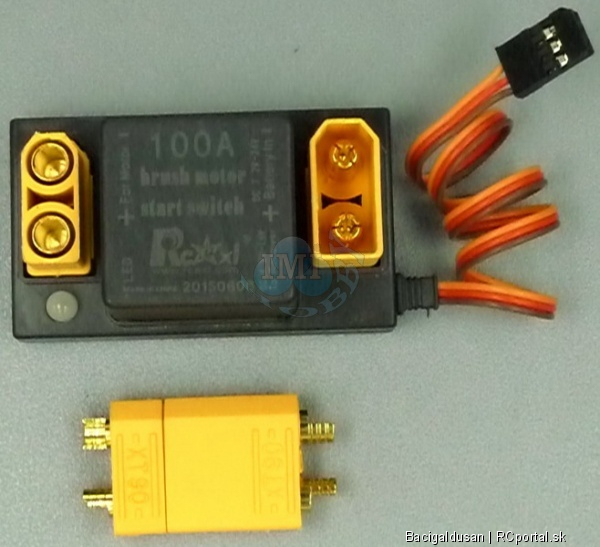

pozeral som niečo takéto


bolo by to elegantné riešenie,vysielačom by som páčkou pustil napájanie z aku na regulátor cez 100A relé,no musel by som dokupiť dalšiu batériu na napájanie palubnej elektroniky ktorej spínanie by som riešil neakých mechanickým spínačom pripevneným na trupe lietadla
lietadlo by som si pripravil na let zapojením akumulátora - zakryl kapotáž a jednoducho spínačom zopnem a páčkou cez prijímač zopnem ESC

takže pri zmene rozhodnutia idem lietať - čakám ,stačí jednoduchá zopnutie a nie rozoberanie a spájanie lietadle

prosím niekoho dajte mi info ako sa to bežne robí,
Samozrejmä asi by sa to navyšovalo na hmotnosti

zaujíma ma hlavne názor či to má niekto takýmto spínačom urobené

ďakujem
macil
modelár

Príspevkov: 1091

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2018 o 16:04 | odkaz na príspevok
Robí sa to tým najjednoduchším možným spôsobom. Pred lietaním pripojíš baterku (pohonnú, prípadne aj prijímačovú, v prípade oddeleného napájania serv a prijímača) a ideš lietať. Keď nejdeš, konektory rozpojíš. Každý podobný prvok v silovej časti napájania, ako navrhuješ je skôr, či neskôr, cestou do pekla.
Pokiaľ ide o iskrenie pri pripájaní batérie, v takom prípade sa používajú antispark konektory, napr, XT90 v tomto prevedení, alebo vlastná úprava štandardných konektorov. ttot je jeden z možných spôsobov. https://www.rcportal.sk/public/galeria_modely/model_gal39345.jpg Ide o to, nabiť najprv filtračné kondenzátory regulátora pri pripájaní pohonného akumulátora prúdom, ktorý je obmedzený odporom vradeným do napájacieho okruhu a až potom pripojiť silový konektor.
Bydlisko: KE - Furča
aviatik
modelár

Príspevkov: 108

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2018 o 16:14 | odkaz na príspevok
Používam XT-90S ANTI-BLITZ napríklad od Lindingera, ale dá sa aj inde a je po "prskaní".
Bydlisko: Považská Bystrica
TimL
modelár

Príspevkov: 200

Moje modely
Poslať správu
Správa zaslaná: 26. 2. 2018 o 21:36 | odkaz na príspevok

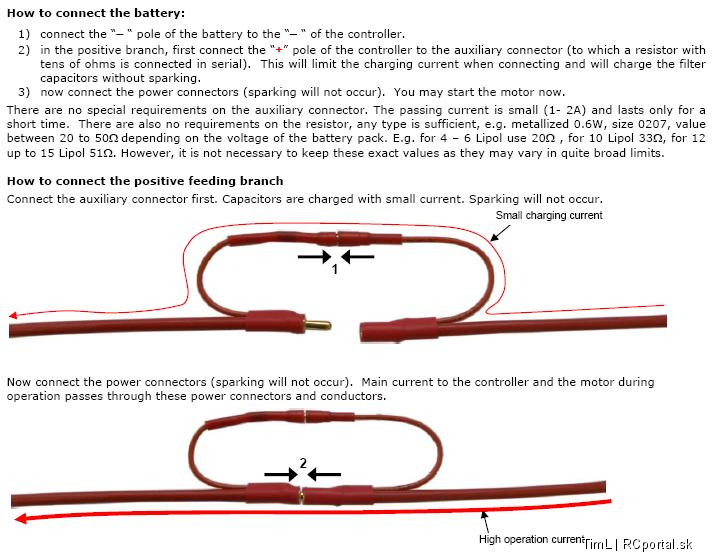

Taktiež sa pripájam k verzii v jednoduchosti je krása a hlavne spoľahlivosť existuje emcotec spínač hlavného napájania ale nieje ho možné použiť s regulátorom s BEC-om iba OPTO a potom drahá a ťažká varianta od Jeti model - týmto by som dôveroval(ani jeden som nepoužíval) a určite si sprav anti-spark zapojenie či už kúpiš tie XT-čka alebo ja používam dutinky a na plusovom je priletovaný ďalší kábel ako to je na obrázku
a nezabúdaj že na nejakej čínskej krabičke je odkázaný model tak by som nešpekuloval i keď treba dávať pozor aj na opotrebovanie konektorov to som mal šťastie že to nebolo v modeli ale na nabíjačke, tak preventívne ak sa mi nepáčí mením.

P.S tiež som to riešil ale nič čo by som použil nakoniec som nenašiel (nad týmto https://www.rcdude.com/product-p/6993.htm som premýšľal (vyrobiť) ale nakoniec som to zavrhol s problematikou poriadneho uchytenia toho konektora v trupe)
Bydlisko: Holíč/Bratislava ( 27 rokov )
radondca
modelár

Príspevkov: 269

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 07:59 | odkaz na príspevok
Zaujmave riesenie s tym tenkym kablikom s odporom. A da sa to pouzit aj na XT60 konektory, kedze tam sa naraz pripaja + aj -. Teda nakjskvor by sa pripojil + s malim kablikom, ale ako pripojit - aby sa nabil kondenzator?
ci tiez obchadzku na - pole?
Bydlisko: Trencin ( 50 rokov )
macil
modelár

Príspevkov: 1091

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 09:05 | odkaz na príspevok
Na XT60 nevieš zabezpečiť, aby sa najprv spojil len jeden pól, resp. aby sa spojil len ten druhý, v tomto prípade mínusový.
Bydlisko: KE - Furča
radondca
modelár

Príspevkov: 269

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 09:28 | odkaz na príspevok
Ved prave, mozno len taku istu obchadzku ako na + , ale to neviem ci pomoze
Bydlisko: Trencin ( 50 rokov )
macil
modelár

Príspevkov: 1091

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 10:04 | odkaz na príspevok
Potrebuješ, aby sa najprv nabili kondenzátory v regulátore cez odpory. To dosiahneš tak, že najprv zapojíš nabíjacie vodiče s vradeným odporom. (Zvyčajne sa dávajú na plusovú vetvu, ale nemusia.) Potom zapojíš mínus pól napriamo. Keď sa kondenzátory nabijú (zlomok sekundy), pripojíš na priamo plus pól. Toto na zapúzdrených konektoroch, bez mechanickej úpravy nevieš zabezpečiť. Dá sa to spraviť aj sofistikovanejšie, zložitejšie, alebo kúpiť už upravený konektor, kedy nepotrebuješ pri pripájaní šachovať s konektormi, ale vyššie spomenutý spôsob je ten najjednoduchší.
Pár príkladov - https://www.google.sk/search?q=antispark+connector&client=firefox-b&dcr=0&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwia2rLB38XZAhXlA8AKHfdvB_QQsAQIOA&biw=1920&bih=915
Bydlisko: KE - Furča
radondca
modelár

Príspevkov: 269

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 10:45 | odkaz na príspevok
chapem tvoje vysvetlenie, ale nechapem tu prilozenu foto
Bydlisko: Trencin ( 50 rokov )
macil
modelár

Príspevkov: 1091

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 11:40 | odkaz na príspevok
Ktorú?
Bydlisko: KE - Furča
radondca
modelár

Príspevkov: 269

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 11:46 | odkaz na príspevok
ked som klikol na odkaz co si dal, vyskocila mi len jedna divna foto, teraz uz to funguje. a je tam aj riesenie pre xt60 to zvlast pripajat aj -
Bydlisko: Trencin ( 50 rokov )
watson220
modelár

Príspevkov: 1156

Moje modely
Poslať správu
Správa zaslaná: 27. 2. 2018 o 16:09 | odkaz na príspevok

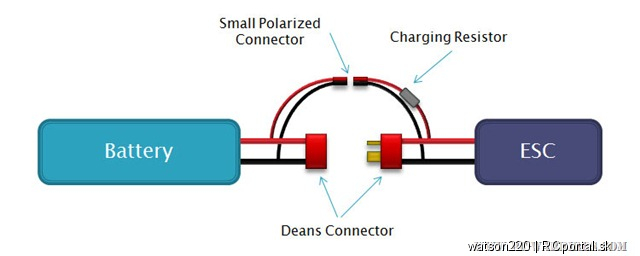

Dá sa to aj takto .
Bydlisko: Topolcany ( 60 rokov )
Casper1
modelár

Príspevkov: 32

Moje modely
Poslať správu
Správa zaslaná: 11. 3. 2018 o 17:27 | odkaz na príspevok
Namiesto pripajkovania dalsieho konektora na baterku ,by som využil balancny konektor a do modelu by som dal protikus balancneho konektora s rezistorom... Treba zapojiť dva krajne vodiče
Bydlisko: GA ( 40 rokov )
