autor správa
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 09:00 | odkaz na príspevok
Vtx je až na 27 V tak ako to môže zhorieť?
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 09:02 | odkaz na príspevok
OK, inak
napis mi ake komponenty ides pripajat
PDB
FC
VTx
Kamera
Receiver
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 10:54 | odkaz na príspevok
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:06 | odkaz na príspevok
ved PDB ma pady priamo na VTx aj kameru, pripoj to tam, akurat VTx napajanie bud priamo na baterku alebo 10V BEC
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:10 | odkaz na príspevok
možem mi to nakreslit na obrazku


a kde mam pripojiť prijmac ? napr na motor 6?
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:28 | odkaz na príspevok
prijimac daj na UART3 napr.

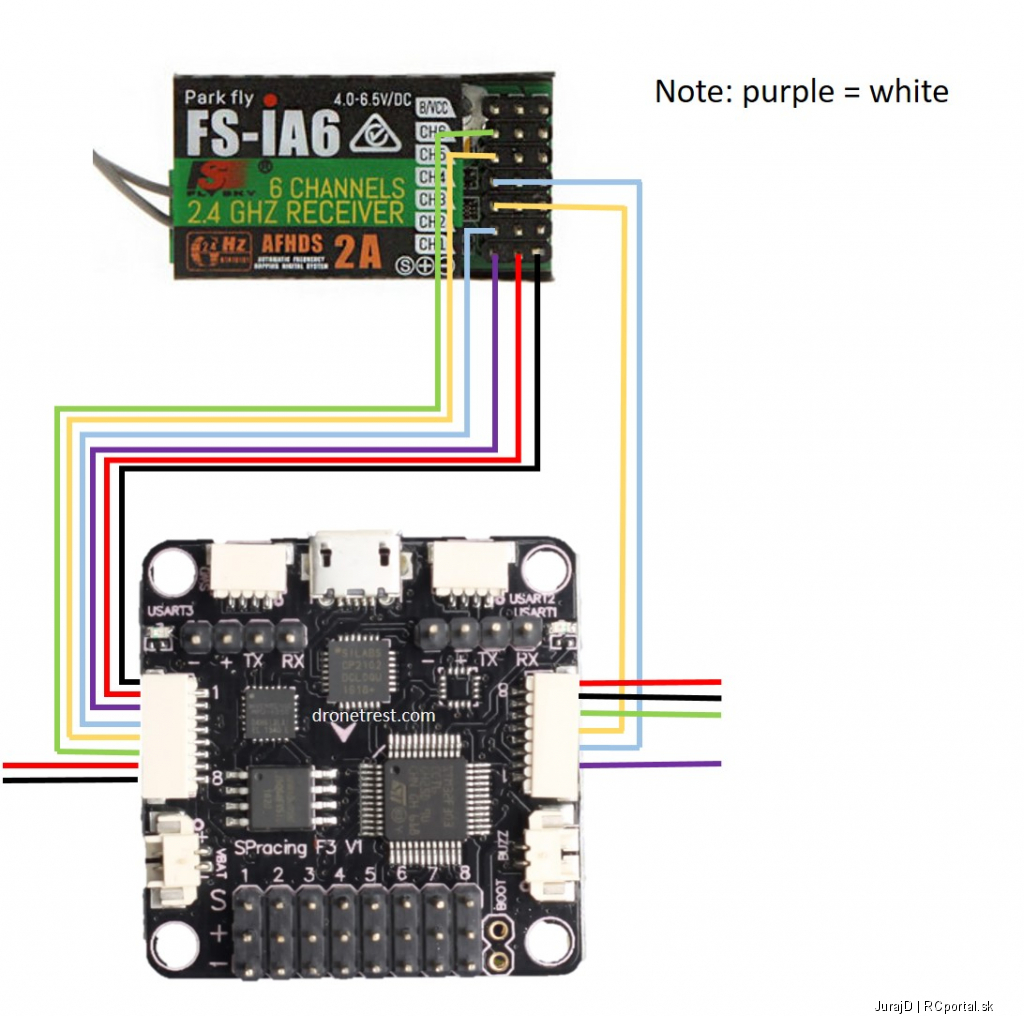

obrazok si si dal sam na predchadzajucej strane

hmm tak pokial mas FS-iA6 receiver tak to budes musiet pripojit na IO_1 kazdy kanal samostatne
http://seriouslypro.com/files/SPRacingF3-Manual-latest.pdf
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:46 | odkaz na príspevok
Richard98:

tento myslis?


vsak tak to mam cameru a vtx ale ako mam dat prijmac a stavu pre FC
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:50 | odkaz na príspevok
napajanie pre FC tam mas tiez nakreslene z PDB na motor1, ja osobne by som to dal na 8 nech to nezavazda pri pripajani reglov. Napajanie pre prijimac vytiahni z motora7, + a GND na Motor1-8 su prepojene


ten prijimac mas FS-iA6 alebo FS-iA6B ?
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 11:57 | odkaz na príspevok
ako myslíš každý kanál samostatne

FS-iA6 mam
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 12:07 | odkaz na príspevok
Google poznas?


dal som ti komplet manual na tvoju dosku v PDF o par riadkov vyssie
sam mas obrazok ako to pozapajat
co nieje jasne?

tvoj prijimac nevie nic ine len PWM, kazdy kanal potrebuje vlastny drot, na kazdy motor 1-4 potrebujes tahat kabel
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 12:27 | odkaz na príspevok
Aký kábel ťahať? A keď som mal v druhom drone tak som mal Pwm

Sa mi zdá
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 12:36 | odkaz na príspevok
6 - kablov
+5V
GND
Ch1 - Motor1
Ch2 - Motor2
Ch3 - Motor3
Ch4 - Motor4

je to trosku historicke ale fungovat to bude
dnes sa pouzivaju Sbus/i-Bus prijimace kde mas len tri kable +; GND; Signal
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 12:41 | odkaz na príspevok
https://www.youtube.com/watch?v=3BvVkUXi4DY
takto?

no skúsim a uvidím Dakujem ked tak napisem
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 12:48 | odkaz na príspevok
Podobne, on tam ma cc3d dosku ty mas F3. V tom pdf to mas popisane plus obrazok
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 16:55 | odkaz na príspevok

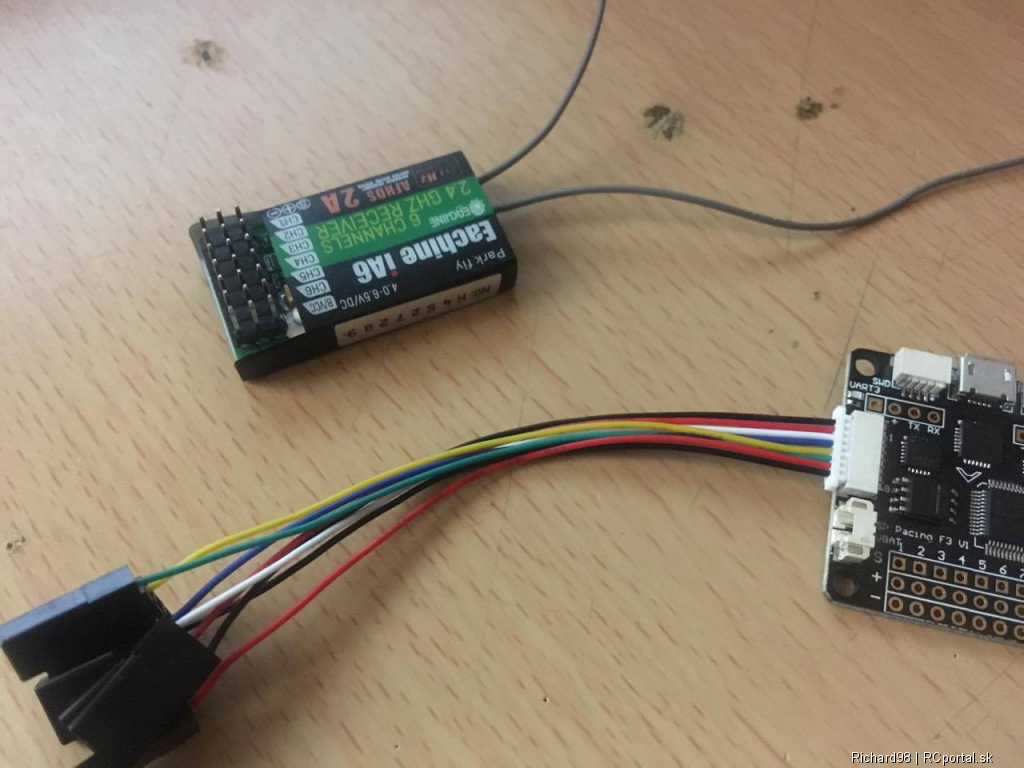

aj tak to neviem pripojiť podľa pdf farby káblou mi nesedia
Bydlisko: Žarnovica ( 26 rokov )
