Sedia, prvy je GND cierny, potom napajanie VCC cerveny a ostatne su signal, na farbach nezalezi, ale na poradi. 3 a 4 motor by si mal pripojit z druhej strany z IO_2
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 17:56 | odkaz na príspevok
takto napr?
ale stale neviem ako napajat to FC skade z pdb mam tahat kabel k motoru 8

lebo ten obr je trochu ina ako moja PDB

to toje naco tie 5v a 10V tui to nemozem pripojit?
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 19:48 | odkaz na príspevok
Richard, teraz to nemyslim v zlom, ale aj rozmyslas nad tym co kam zapojit? alebo len slepo veris co ti napisem?
musis tomu porozumiet ako to funguje, preco je to zapojene tak ako je.

K prvemu obrazku, si si isty ze ten konektor v FC je pripojeny spravne?
PIN1 - GND - Cierna
PIN2 - VCC +5V - Cervena
PIN3-8 farebne

z fotky vyzera ze druhy drot je hnedy ale pravdepodobne to len skresluje, skontroluj to. FC nema ziadnu ochranu a ak privedies napajanie inam tak ti zhori. Na toto POZOR, vzdy kontroluj ci je napajanie spravne.

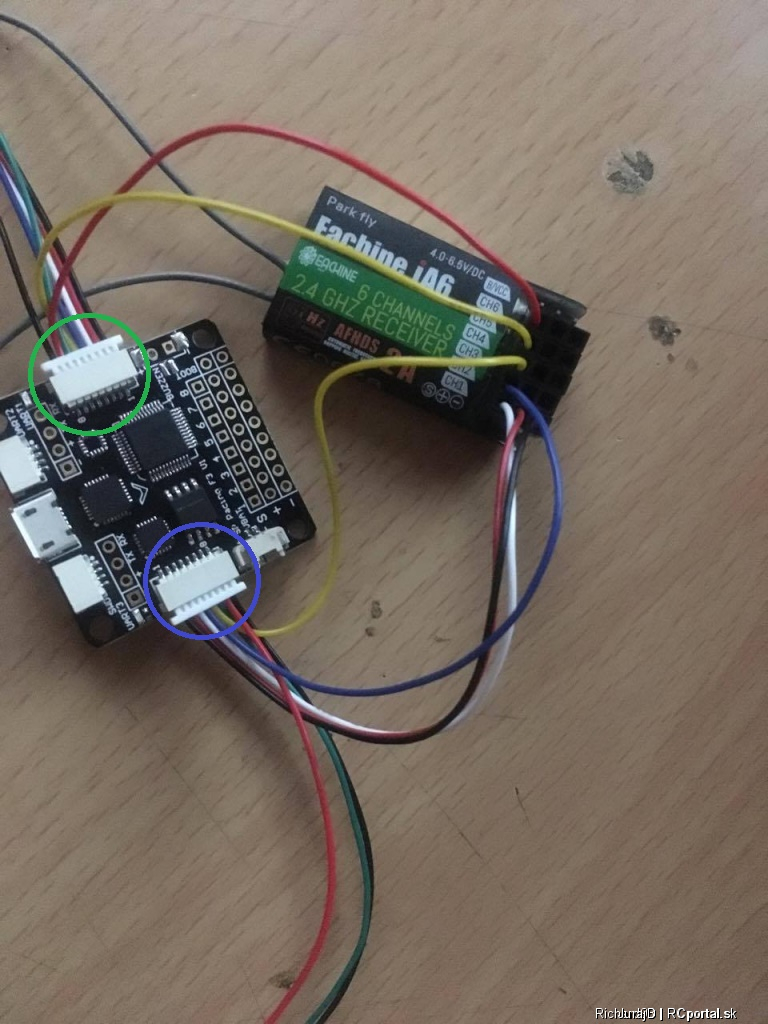

Na prijimaci vyzera ze CH1 a CH2 su spravne z IO_1
CH1 - cierny, cerveny, biely
CH2 - modry
CH3 - zle, ten uz musi ist z IO_2 - biely
CH4 - zle, tiez z IO_2 - modry

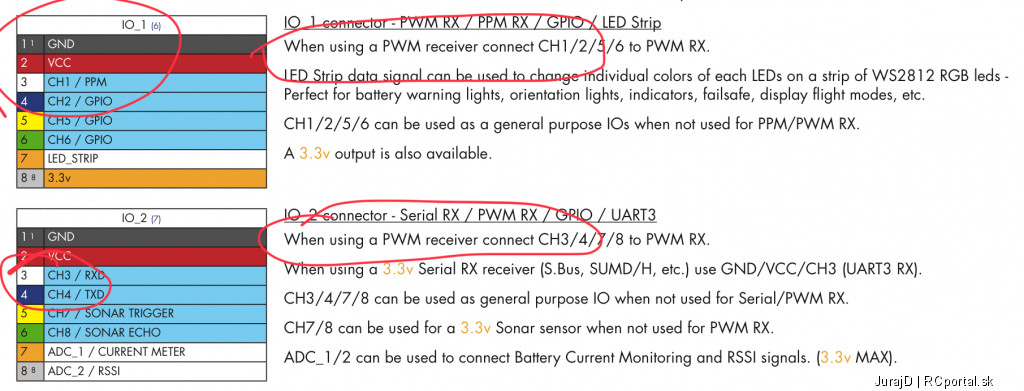

na obrazku IO_1 v modrom kruhu; IO_2 v zelenom
je to vyznacene aj v obrazku hore co som postol, ostatne kanaly nepripajas

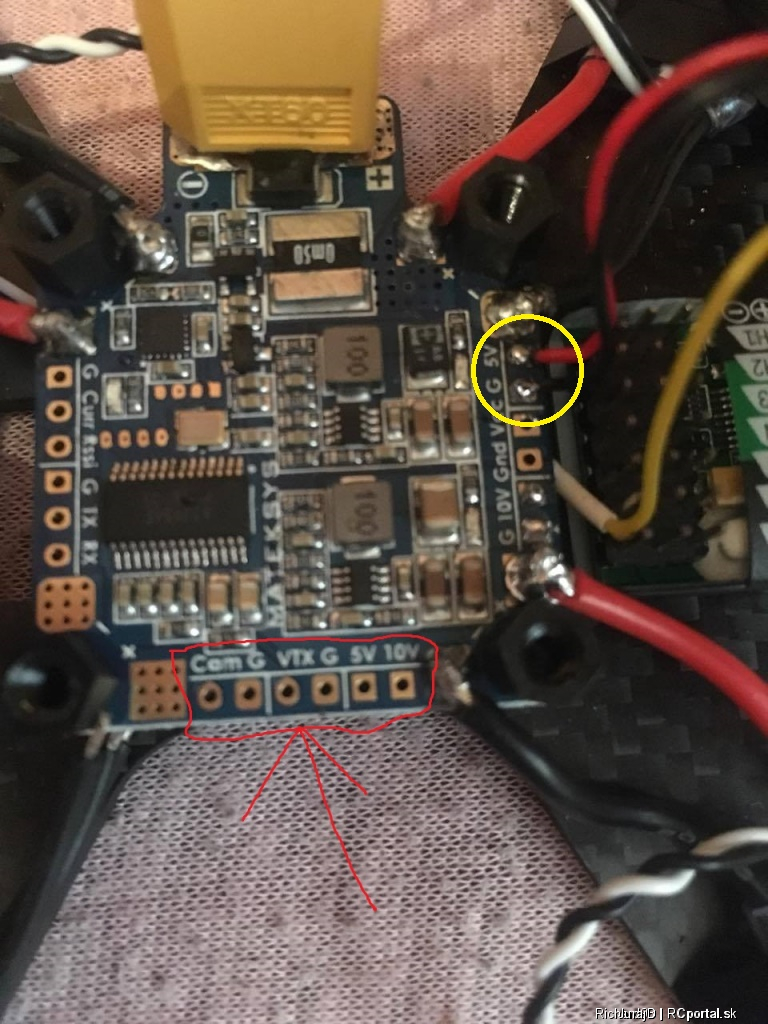

K druhemu obrazku je to snad jasne aj z popisu tych pinov
z lava do prava
Camera - video in
Camera - GND
VTx - Video out
VTx - GND
+5V - napajanie VTx/Cam
+10V- napajanie VTx/Cam
mozes dat na 10V VTx a na 5V cameru, pripadne obe zapojit na rovnaky pin, to napatie zvladaju

zaujimalo by ma kam si pripojil cierny a cerveny kabel zo zlteho kruhu, toto by malo byt prave napajanie pre FC


na FC mas 8 stlpcov po tri PINy na motory, kazdy jeden ma:
S - Signal
- GND
+ VCC - napajanie
tu by si prave mal pripojit GND a +5V z PDB, je uplne jedno na ktory
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:04 | odkaz na príspevok
s toho žlteho kruhu som napojil kameru

takze to zmenim VTX dam tiez na 10V tam stej mojej poslednej foto a tam do žlteho kruhu dam napajanie FC
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:11 | odkaz na príspevok
inak potrenuj pajkovanie, mam pocit ze napajanie reglov je nedostatocne a pozor na studeny spoj, ja by som to este prehrial pajkov, ten spoj sa musi zaliat, cerveny vlavo hore vyzera OK, tak nejak aj ostatne

poriadne pajkovackou nahrej plosku a roztav tam cin aby si tam mal kopcek, na ten poloz pocinovany kabel a zatlac pajkovackou aby sa to zlialo do jedneho celku
https://youtu.be/HMSlF1xFozc?t=267
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:27 | odkaz na príspevok
vedel som že to napise niekto
do 3CH nemam dat aky biely kabel Z OI-2
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:31 | odkaz na príspevok
IO_2 zacina rovnako zospodu cierny, cerveny biely, v tom zelenom kruhu
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:36 | odkaz na príspevok
no ale on je tiez spojený do tých 3 kablou biely +cerveny+ cierny to nevadi ze bude 2 krat zapojene napajanie?
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:38 | odkaz na príspevok
vadi (teda nemalo by) ale nepripajal by som dva krat rovnake napajanie, potrebujes pripojit len biely, tie dva vytiahni, ide to celkom lahko, len musis nadvihnut na tej ciernej koncovke zapadku
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 20:39 | odkaz na príspevok
a tie zvišné káble môžem po štikať aby nezavadzali?
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 22. 9. 2017 o 21:13 | odkaz na príspevok
povytahoval by som ich z tej bielej koncovky, ak by si ich potreboval vies ich tam dat naspat, alebo postikaj
LED pasik nahodou nemas? tam by si este vyuzil 7kablik z IO_1
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 23. 9. 2017 o 09:56 | odkaz na príspevok

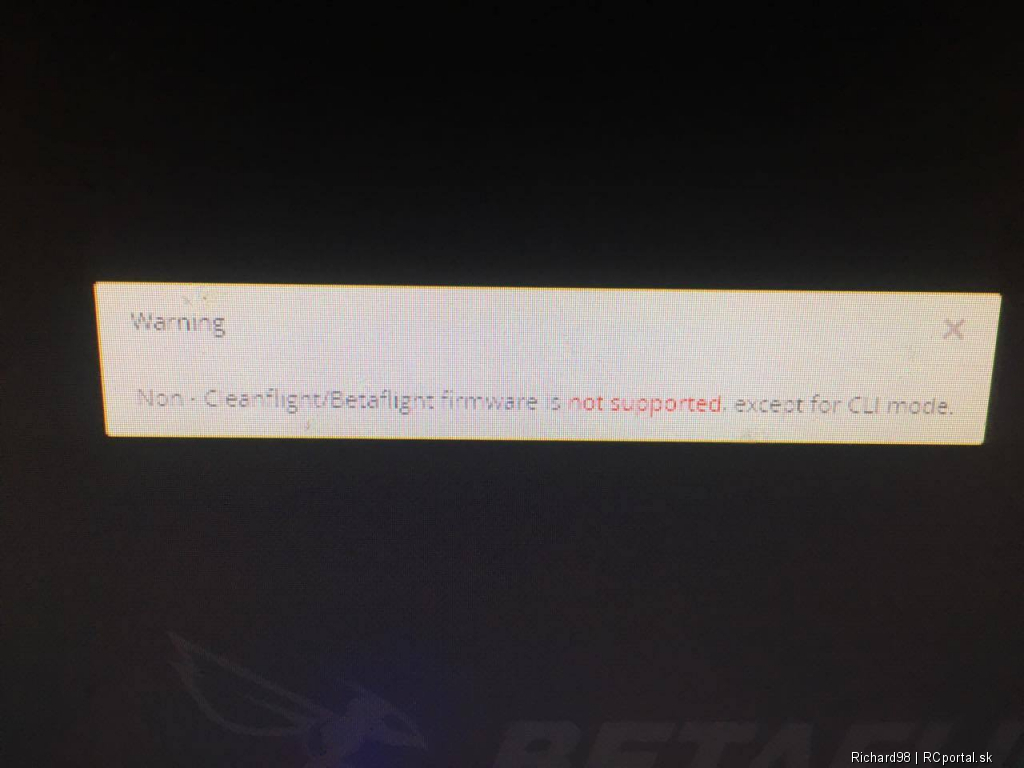

keď sa pripojím na BF tak mi toto vyskočí
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 23. 9. 2017 o 15:59 | odkaz na príspevok
skus flashnut firmware
pripadne do CLI napis version a daj vediet co ti vypisalo
Bydlisko: Bratislava
Richard98
modelár

Príspevkov: 255

Moje modely
Poslať správu
Správa zaslaná: 23. 9. 2017 o 18:35 | odkaz na príspevok
možem tam flashnut aj najnovsiu?


nahral som tam najnovsi firmware a už ide
Bydlisko: Žarnovica ( 26 rokov )
JurajD
modelár

Príspevkov: 868

Moje modely
Poslať správu
Správa zaslaná: 23. 9. 2017 o 20:26 | odkaz na príspevok
tak uz to len poskladat do zdarneho konca
potom pride na rad ladenie betaflight
