Výrobca: ja Rozpätie: 0 mm Hmotnosť: 8300 g
Kategória: Lode - plachetnice Dĺžka: 1400 mm Materiál: preglejka, drevo
Motor: vzduch
Popis

Pustil som sa do zložitejšieho lodného projektu - funkčná polomaketa plachetnice v štýle lodivodských kutrov z konca 19. storočia. Podklady na stavbu (stavebný plán a popis) spracoval a dodal Garry Webb z USA. Dĺžka lode 1400 mm, šírka 32 cm, výška sťažna 1200 mm, váha 8,3 kg.

ID Modelu: AM10049 | Zobrazenia: 996 | Pridané: 18. 12. 2020 o 08:58 | Autor: dodo_bb


diely na stavbu trupu…


prepážky 3 mm preglejka…


Postupne pribúdajú detaily…

1 2 3
Autor Správa
Jack
modelár

Príspevkov: 161

Moje modely
Poslať správu
Správa zaslaná: 18. 12. 2020 o 13:36 | odkaz na príspevok
Držím ti palce.
Bude to pekná loďka. Veľkosť je tak akurát na poplávanie a hlavne na prevoz. Sledujem.
Oto
Bydlisko: Trenčín ( 66 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 21. 12. 2020 o 09:06 | odkaz na príspevok
Ahoj, Oto. Vďaka za koment a držanie palcov. Hej, vyzerá pekne, neviem, či sa mi ju podarí tak pekne aj postaviť Vďaka vírusu stavba celkom pokračuje, na jar by mohla ísť na vodu. Nie je to súťažný NSS "brus", skôr na rekreačné pojazdenie, takže na stavbu netreba roky dennodennej práce. Takáto loď v skutočnej veľkosti neexistuje, ale však súťažné ambície aj tak nemám. Keď prilepím nejaký väčší kus dreva, dám sem foto. Teraz len dokončujem a izolujem trup zvnútra, to je najmenej estetická práca na lodi Prajem pekné sviatky...
Bydlisko: BB ( 65 rokov )
Pancer
modelár

Príspevkov: 494

Moje modely
Poslať správu
Správa zaslaná: 21. 12. 2020 o 10:17 | odkaz na príspevok
Jozef, dáko Ťa chytili tie lodičky.
Bydlisko: Banská Bystrica ( 56 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 22. 12. 2020 o 13:05 | odkaz na príspevok
Hej, trochu. Ale veď plachetnice a vetrone majú veľmi veľa spoločného... A lietadiel mám plnú dielňu
Bydlisko: BB ( 65 rokov )
Othello
modelár

Príspevkov: 2214

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2020 o 12:05 | odkaz na príspevok
Pancer takych lietadielkovych co presli na lode je tu viacej. Si zober aj taky Ivankr je od lietadiel a teraz sa nevie od lodi odlepit.
Sakra musim sa uz zbavit par modelov, aby som mohol aj ja vytiahnut dalsie plany na stol.
Jozko krasny model lode, Hadam sa raz stretneme na vode.... (napr. NSS Hrabovo)

Este otazocka... urcite mas k tomu plany no ako bude riesene ovladanie kosatky? Myslim presun lavobok/pravobok.
Bydlisko: Senec ( 40 rokov )
jezzo01
modelár

Príspevkov: 819

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2020 o 12:57 | odkaz na príspevok
Juraj.. tu je celé video zo stavby
https://www.youtube.com/watch?v=v2PKNSzE6bg
Bydlisko: Piešťany ( 34 rokov )
Othello
modelár

Príspevkov: 2214

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2020 o 13:26 | odkaz na príspevok
jezzo01:
Juraj.. tu je celé video zo stavby
https://www.youtube.com/watch?v=v2PKNSzE6bg

a ja ze co mi je taka znama ta lod
Bydlisko: Senec ( 40 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 23. 12. 2020 o 17:59 | odkaz na príspevok
Zdravím, Juraj. Vďaka za koment. Ako sa ovládajú kosatky - ja som v tom stále veľký laik, ale je to nejak takto... V lodi sú dva navijáky s nekonečnými slučkami. Jedna slučka ovláda klasicky oťažou rahno vratiplachty, z druhého navijáku idú z každej vetvy slučky dve oťaže na koniec lode, vyjdú na palubu, cez kladku sa otočia k prove a tam sa ešte jedna z nich delí na dve. Tak sú na obidvoch stranách paluby tri oťaže k trom kosatkám. Cez kladky vedú páry oťaží pozdĺž paluby na zadné rohy kosatiek a plachty sa nimi "preťahujú" z jednej strany lode na druhú...
Inak autor lode Garry má na youtube celý kanál, kde som našiel zo desať videí, popisujúcich stavbu všetkých častí lode. Je to veľmi jednoduchá konštrukcia a veľmi materiálovo nenáročná (on vraj používa preglejku zo starých dverí ). Práve táto detailná dokumentácia postupov + podrobný stavebný plán na 7 pdf výkresoch v mierke 1:1 ma pritiahla k stavbe práve tejto lode, je fajná na prvé zoznámenie s plachtami. A vďaka jednoduchosti a Covidu by mohla byť na jar na vode... Dúfam...
Garryho kanál je https://www.youtube.com/channel/UCC5wnKAdsEdnzAitf4H0XeQ
a video s podrobným popisom ovládania plachiet je tu:
https://www.youtube.com/watch?v=TnMAy5eIInE
Na vode sa asi stretneme, ak nie na NSS, tak mám na stole už pripravený RG65 - Dragon Force 65
Jozef

Čakám, kým mi dôjde trubka z eshopu na vypuzdrenie otvoru pre kormidlo, aby som mohol dokončovať trup. Tak som začal šmidlať nejaké detaily na palube, nech stavba nestojí...
Bydlisko: BB ( 65 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 30. 12. 2020 o 00:54 | odkaz na príspevok

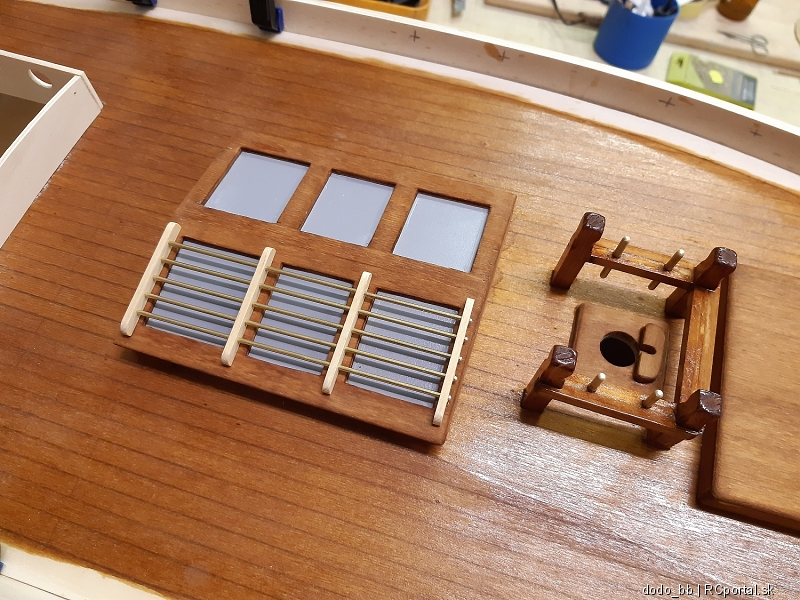

Detaily postupne pribúdajú, nie je ich veľa. Len sa musím vždy zamyslieť, ako na ne Dnes som prvýkrát vyrábal mreže na svetlíky, polovička je nahrubo hotová...
Bydlisko: BB ( 65 rokov )
Pancer
modelár

Príspevkov: 494

Moje modely
Poslať správu
Správa zaslaná: 30. 12. 2020 o 20:58 | odkaz na príspevok
Jozef, práda, bude z Teba lodičkár !
Bydlisko: Banská Bystrica ( 56 rokov )
mojco
modelár

Príspevkov: 404

Moje modely
Poslať správu
Správa zaslaná: 31. 12. 2020 o 16:36 | odkaz na príspevok
Zaujímavá lodička. Aj stavba vyzerá byť nenáročná, ak nerátam ovládanie plachiet (lebo to je pre mňa ešte stále španielska dedina). Kde sa dajú zohnať plány?
Bydlisko: Jaslovské Bohunice ( 50 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 31. 12. 2020 o 21:08 | odkaz na príspevok
http://www.bearospaceindustries.com/boats2.html
Na tejto adrese sa dá zohnať pdf dokumentácia od autora...
Bydlisko: BB ( 65 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 6. 1. 2021 o 19:31 | odkaz na príspevok
paluba je hotová na 80%, sťažen je vybrúsený.
Bydlisko: BB ( 65 rokov )
mojco
modelár

Príspevkov: 404

Moje modely
Poslať správu
Správa zaslaná: 11. 1. 2021 o 08:17 | odkaz na príspevok
Potreboval by som poradiť ohľadne materiálov. Fin keel je robený z 5 mm hliníku alebo duralu? Aký materiál mám použiť na sťažeň? Akú farbu, lak, vosk ste použili na palubu? Kde sa to dá zohnať? Na detaily na palube môžem použiť abachi? Ďakujem.
Bydlisko: Jaslovské Bohunice ( 50 rokov )
dodo_bb
modelár

Príspevkov: 93

Moje modely
Poslať správu
Správa zaslaná: 11. 1. 2021 o 09:53 | odkaz na príspevok
Zdravím. Nuž viem povedať, ako som to robil ja a čo som použil ako materiál. V podstate sa držím inštruktážnych videí autora. Či to je správne, neviem, lodičkári profíci by zrejme veci riešili inak.
- Kýl som si nechal vyrezať v neďalekej firme z 5 mm hrubého duralu vodným lúčom. Materiálu majú veľkú ponuku, dohodli sme sa, že použijú stredne tvrdý dural. Olovo na odliatie balastu som zohnal na bazoši. Na sťažen a rahná som kúpil v stavebninách smrekovú alebo borovicovú guľatinu čo najbližšieho väčšieho priemeru. Treba vybrať rovnú s rovnými rokmi a bez hŕč... Na rebrá a púzdro kýlu som použil stolársku preglejku brezovú 3 mm, na obšívku, palubu a palubné nástavby som použil stolársku topolovú preglejku 3 mm. Len vystuženie paluby na osadenie sťažna som dal z pevnej leteckej preglejky 5 mm a oblé zadné čelo som lepil s dvoch vrstiev leteckej preglejky 1,5 mm.. Hranolový a lištový materiál na nadstavby, na spevnenie paluby a na nejaké detaily si režem z kvalitnej smrekovej doštičky podľa potreby na presnom cinkuláriku. Abachi je asi nejaké drevo, nepoznám ho, ak je pekné a dosť pevné, prečo nie. Lepím pevné veci CHS1200 alebo nejakými epoxidmi 5 minút a 30 minút, podľa toho ako sa ponáhľam. Väčšinu ostatných spojov sekunďákom a občas UHU Hard.
- Na kovové detaily som kúpil niekoľko metrových mosadzných neobalovaných elektród 3mm, 2,5 mm a 2 mm, drôt na pevnostné oká používam tvrdší pozink 1,5 mm na plot alebo na menej namáhané oká 1 mm z kancelárskych spisových sponiek (na tom sú rovno ohnuté aj vhodné oblúky, len ich odstrihávam.
- Všetko kde chcem zachovať dekor dreva som 2 krát moril liehovým moridlom dub, potom to dvakrát natieram priehľadným nitrolakom s jemným prebrúsením. Keď bude komplet paluba hotová, plánujem ju zvonku celú komplet pretrieť lesklým lodným lakom.
- Vnútro trupu - spoje preglejky som prelaminoval pásmi sklenej tkaniny a epoxidu, všetky rohy som vyplnil epoxidovým tmelom (CHS1200 s plnidlom zo sklenených bubliniek). Celé vnútro trupu včítane spodku paluby je dvakrát natreté bielym epoxidovým lakom na vane (epolex či tak nejak sa volá). Konštrukcia ovládania plachiet v trupe je tiež smrek a preglejka, 3 krát natretá nitrolakom.
Momentálne sa zabávam povrchovkou trupu zvonku - 2 nátery nitrolakom, potom tmel nitrolak + detský púder. Brúsenie, znovu tmel, brúsenie, náter nitrolakom a včera som to strekol základným akrylom zo spreja.
Ďalej som sa zatiaľ nedostal Po dokončení trupu ma čaká takeláž - kladky, brúsenie rahien, šitie plachiet, viazanie lán a kopa iných mne neznámych vecí
Držím palce
Bydlisko: BB ( 65 rokov )
