Technické parametre
Výrobca: ja Rozpätie: 0 mm Hmotnosť: 8300 g
Kategória: Lode - plachetnice Dĺžka: 1400 mm Materiál: preglejka, drevo
Motor: vzduch
Popis

Pustil som sa do zložitejšieho lodného projektu - funkčná polomaketa plachetnice v štýle lodivodských kutrov z konca 19. storočia. Podklady na stavbu (stavebný plán a popis) spracoval a dodal Garry Webb z USA. Dĺžka lode 1400 mm, šírka 32 cm, výška sťažna 1200 mm, váha 8,3 kg.

ID Modelu: AM10049 | Zobrazenia: 10691 | Pridané: 18. 12. 2020 o 08:58 | Autor: dodo_bb


diely na stavbu trupu…


prepážky 3 mm preglejka…


Postupne pribúdajú detaily…

1 2 3 4 5 6 7
Autor Správa
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 15. 1. 2021 o 23:27 | odkaz na príspevok
Spravil som si kladačák na strihanie plachiet - na oplachtenie treba najmenej 1 meter látky šírky 140 cm... To je skoro celá posteľná plachta
Bydlisko: BB ( 68 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Správa zaslaná: 21. 1. 2021 o 10:22 | odkaz na príspevok
Hold Jotzko vybral si si vacsi modle lode Tak nejaku tu plachtu musis obetovat
Ako pisal Peter to refovanie plachiet sa moc nevyuziva, ja som to mal na J/Class a vyuzival som to len na brehu ked bol silnejsi vietor aby mi lod nezhodilo zo stojanu.

Pani, ked ste pri tych plachtach neviete nahodou ci polsky kontakt na dacron, co objednaval Peter M, je stale aktivny? Maju nejaku stranku?
Bydlisko: Senec ( 43 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 24. 1. 2021 o 15:27 | odkaz na príspevok
Hľadal som reálne plavidlo, ktoré by bolo blízke tej mojej plachetnici, lebo prišiel čas zaoberať sa oplachtením a našiel som cutter Mascotte. Je funkčný, kotví kdesi v Anglicku a je zrenovovaný do pôvodného stavu a vlastní ho filmárska spoločnosť. Hodne pekných fotografií je na stránke spoločnosti, čo ho ponúkala na predaj:
http://www.sandemanyachtcompany.co.uk/yacht/76/bristol-channel-pilot-cutter
Má oplachtenie takmer presne ako moja loď. Na hlavnej plachte sú dva vodorovné prešitia, z nich visia krátke šnúrky. To je asi zariadenie na refovanie plachty? Plachta sa o toľko spustí, šnúrkami sa pouväzuje o rahno a znovu sa napne a má potom menšiu plochu... Zatiaľ to refovanie riešiť nejdem, možno časom. Ale dalo by sa z neho niečo možno aj použiť ako námet na viac detailov na palube toho môjho plavidla
Možno by to mohol byť pekný podklad na ozajstnú NSSku. Dajú sa niekde zohnať plány lodí? Máva ich majiteľ? Mascotte sa rekonštruoval v roku 1994, to už určite mali nejaké podrobnejšie plány. Asi len osloviť majiteľa, ak by som mal o to záujem? Len keď pozerám tie Vaše NSS modely na fotkách, tak to je pre mňa úplne deprimujúce, akú detailnosť tam dokážete vyrobiť. To v živote nedám...


A toto je on pod plnými plachtami...
Bydlisko: BB ( 68 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Správa zaslaná: 24. 1. 2021 o 21:08 | odkaz na príspevok
A tú gulatinu na sťažeň sa ti podarilo zohnať v dĺžke nad 1 meter alebo ho budeš nadpájať?
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 24. 1. 2021 o 23:16 | odkaz na príspevok
Zohnal som dvojmetrovú, ale priemer 20. Sťažeň má 16 mm, tak som sa dosť napižlal, kým som ho dal na správny rozmer. Ale už ho mám hotový, aj rahno a čeleň, ešte gaflové rahno mi treba vyhoblovať. Na rahná som zohnal metrovú guľatinu 14 mm. A ty ako pokračuješ so stavbou?
Bydlisko: BB ( 68 rokov )
PeterPP
modelár

Príspevkov: 610

Moje modely
Poslať správu
Správa zaslaná: 25. 1. 2021 o 12:30 | odkaz na príspevok
Ahoj, Dodo,
lodí , ktoré sú označené ako "bristol channel pilot cutter" je relatívne veľa. A teda aj plány na maketu sa dajú zohnať. Podobných lodí na našich končinách ( ČR) jazdí viacero, nemal by byť problém získať rady. V podstate aj známy Dorian Grey ( autor plánu Borek Dvořak) vychádza z takéhoto typu lode.

Inak aj Jolie Brise je pilot cutter https://www.rcportal.sk/nss-velke-darko-detaily-lodi-g2188

Tu sú plany aj trupy z Anglicka
https://www.sarikhobbies.com/product-category/model-boat-builder/plans/sailing-boats-yachts/scale-sailing-boats-yachts/

Je rozumné si vytipovať loď, na ktorú sú plány aj fotky či už zo zachovanej a zreštaurovanej lode alebo repliky. Ale dá sa stavať aj bez fotiek, podľa plánu a detaily okukať z iných lodí. Fotky z originálu sú samozrejme lepšie, ale ako sa vraví, príliš mnoho podkladov, modelárova smrť

Pekných lodí je veľa, plány a aj slovenské laminátové trupy na NSSky sa nájdu. Treba si len vybrať.
Bydlisko: Bratislava
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Správa zaslaná: 25. 1. 2021 o 13:30 | odkaz na príspevok
dodo_bb:
Zohnal som dvojmetrovú, ale priemer 20. Sťažeň má 16 mm, tak som sa dosť napižlal, kým som ho dal na správny rozmer. Ale už ho mám hotový, aj rahno a čeleň, ešte gaflové rahno mi treba vyhoblovať. Na rahná som zohnal metrovú guľatinu 14 mm. A ty ako pokračuješ so stavbou?

Mám vlepené rebrá do bočníc. Ale musím prerobiť zrkadlo, lebo som ho príliš ohol a nesedí mi na palubu. Asi založím vlastný album, nech tam môžem pridávať nejaké fotky. Pravdepodobne urobím sťažeň z dvoch častí ako je to na tom obrázku Bristol
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 26. 1. 2021 o 00:09 | odkaz na príspevok

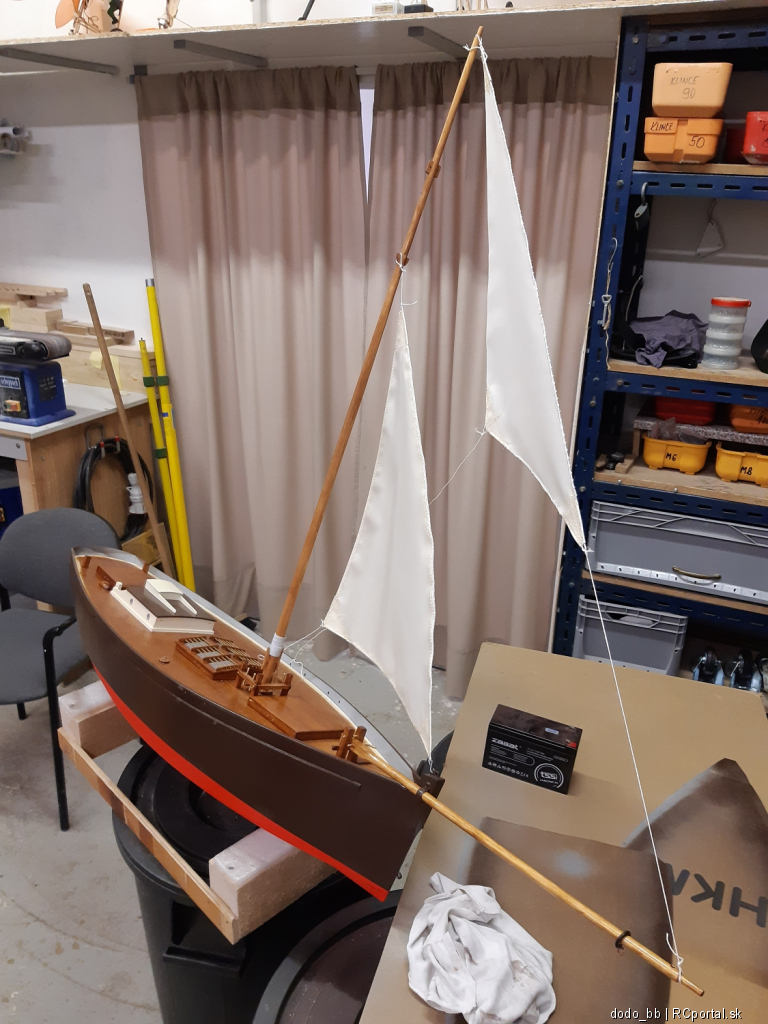

Trup dostal farebný kabát, paluba je hotová, ešte nastaviť rádio, navijáky a naťahať nekonečné slučky a môže sa paluba prilepiť. Teraz pižlikám a brúsim guľatiny a montujem detaily na upevňovanie plachiet... Dáko na Jozefa hádam aj bude môcť byť pokrstená a spustená na vodu
Bydlisko: BB ( 68 rokov )
Futura3D
modelár

Príspevkov: 126

Moje modely
Poslať správu
Správa zaslaná: 26. 1. 2021 o 08:37 | odkaz na príspevok
Podkladov je dosť kade tade.

napr.
http://www.shipmodell.com/index_files/0PLAN1A.html

Len občas ťažšie zohnať detailnejšie podklady, alebo vychádzať z iných plánov kníh týkajúcich sa danej triedy lode, obdobia, atď.

veľmi zaujímavé z hľadiska rebuild ships je napr.
http://sampsonboat.co.uk/category/tally-ho/

A.
Bydlisko: Black water
marianr
modelár

Príspevkov: 1456

Moje modely
Poslať správu
Správa zaslaná: 26. 1. 2021 o 09:29 | odkaz na príspevok
Ide Ti to neuveriteľne rýchlo.
Bydlisko: Ba ( 66 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 27. 1. 2021 o 09:43 | odkaz na príspevok
Ide to dosť rýchlo vďaka súhre niekoľkých vecí - dôchodku, Covidu, sekundovým lepidlám a päťminútovým epoxidom... A navyše nejedná sa o bodovaciu loď, tak povrchová úprava a detaily sú robené na pozorovaciu vzdialenosť 5 - 6 metrov. Aby vyzerala dostatočne pekne na vode...

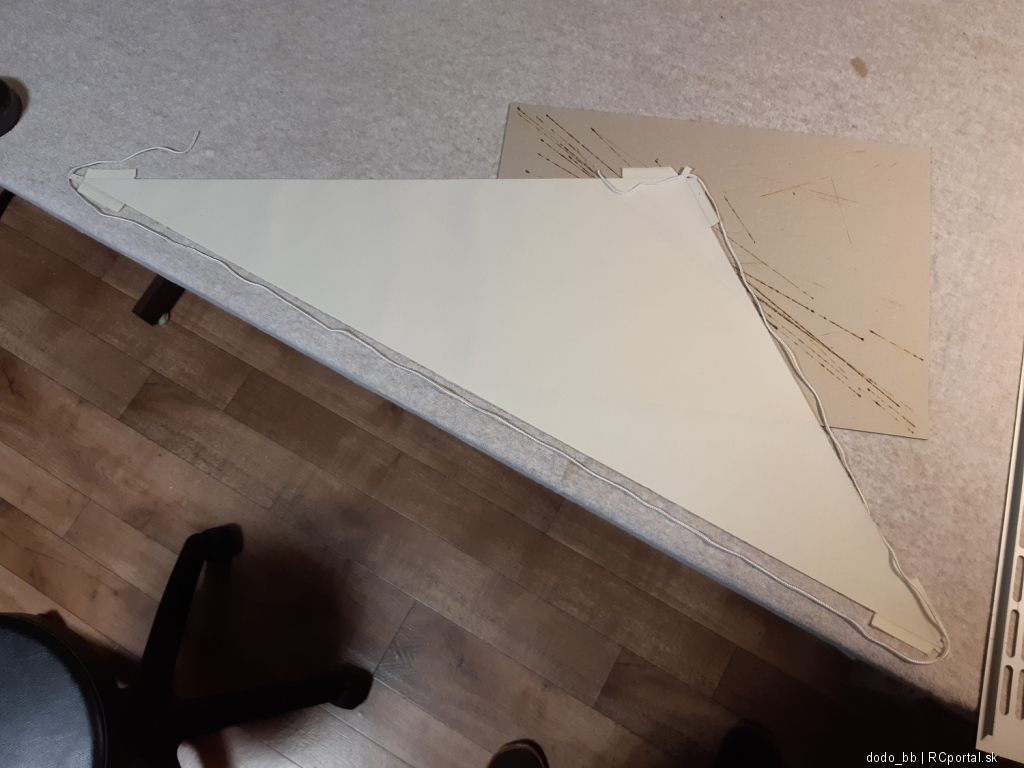

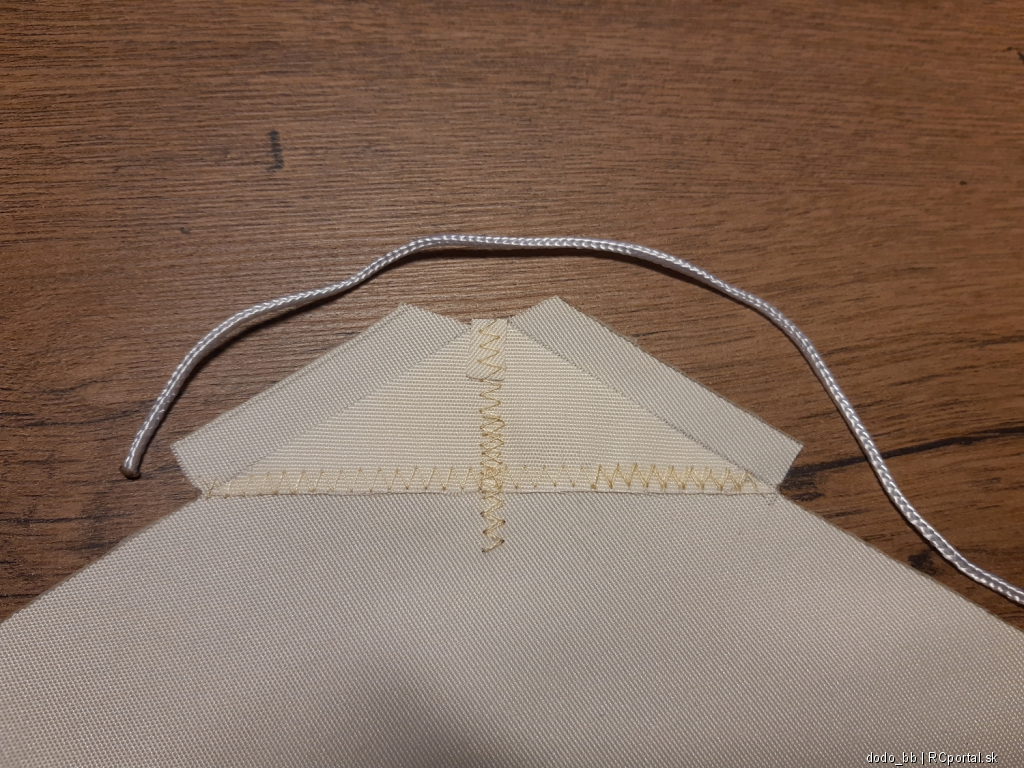

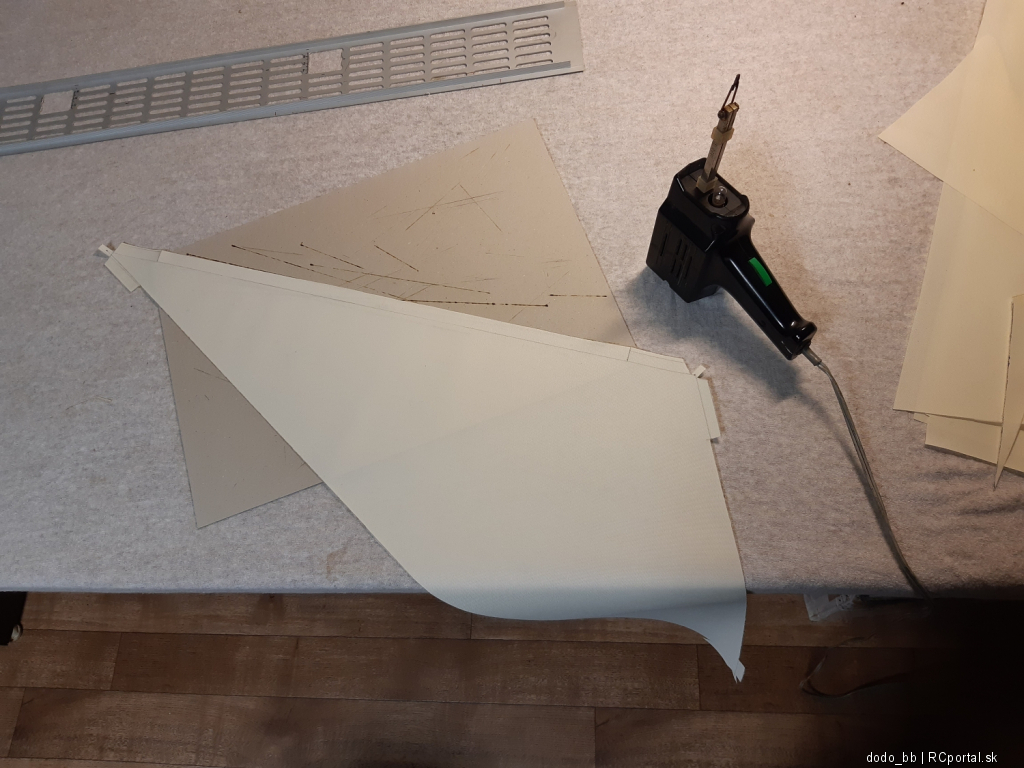

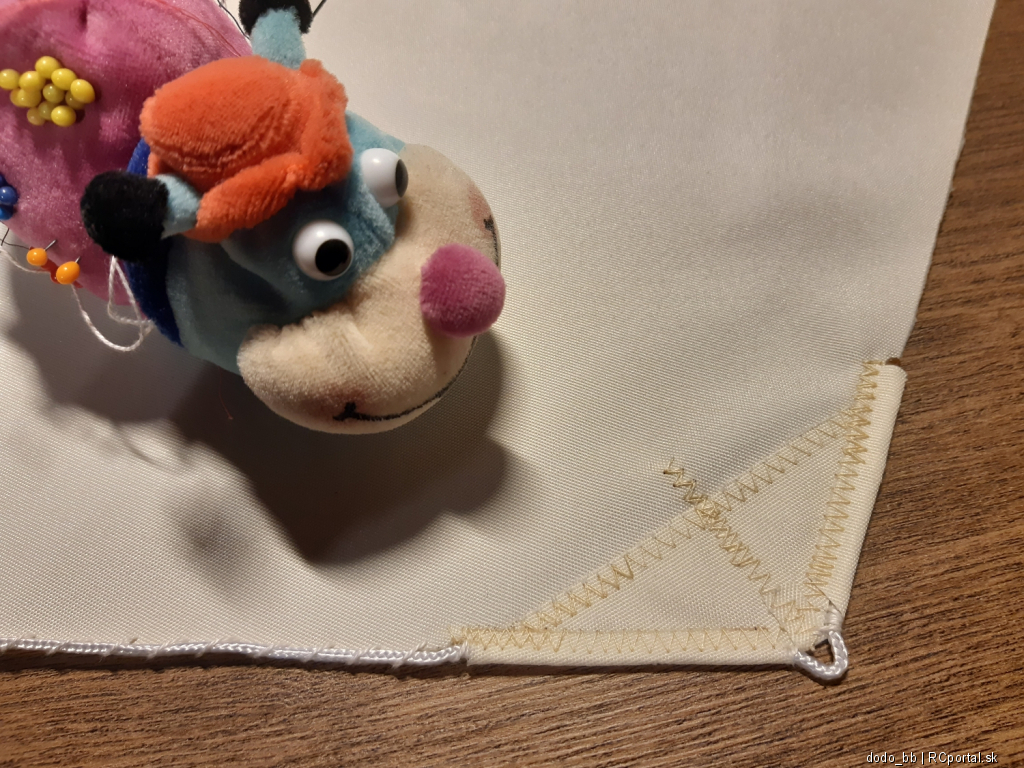

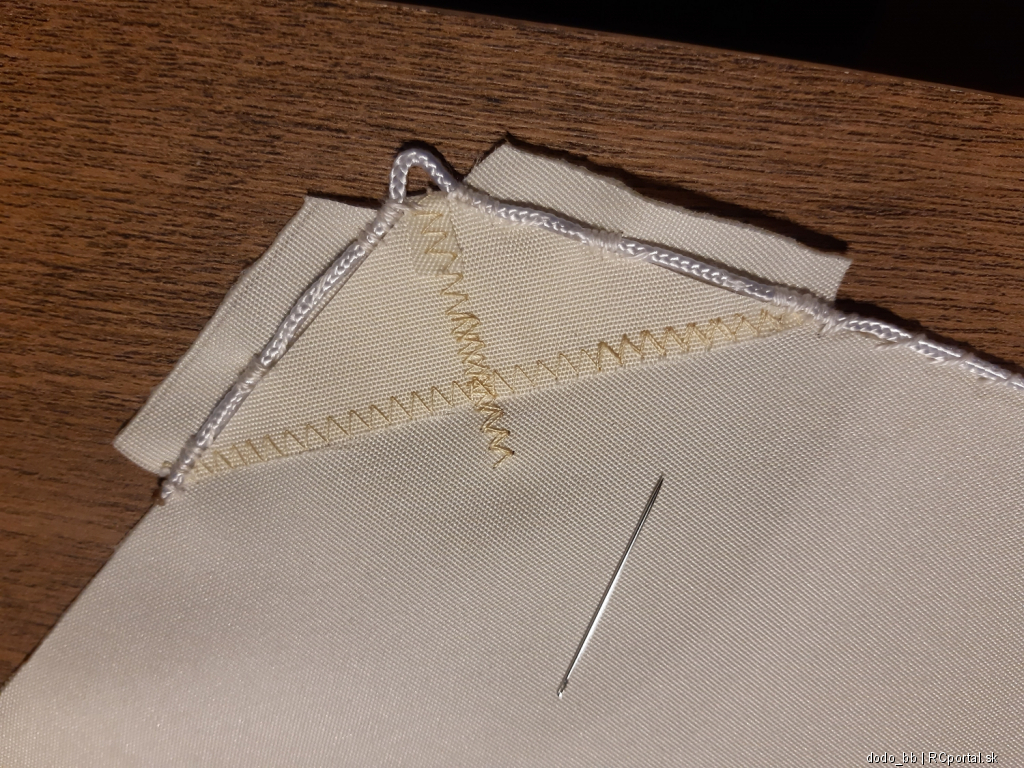

Začínam riešiť oplachtenie. Podľa láskavých rád PetraPP používam krémové 100% PES plátno s hmotnosťou 190g/m2. Rezané pájkovačkou, okraje sa pritom pekne zatavia. Rohy spevňujem prišitím druhej vrstvy, dve strany plachty a tri rohy sú ručne obšité pletenou PES šnúrou. Na prvý pokus to na pohľad z pár metrov hádam nejak vyzerá, ale definitívne hodnotenie im vystaví vietor na vode. Zatiaľ som ich skúšal napínať len ventilátorom Na záver na ne pôjde čiarová kresba - imitácia zošívania skutočných plachiet z pásov.
Bydlisko: BB ( 68 rokov )
Pancer
modelár

Príspevkov: 618

Moje modely
Poslať správu
Správa zaslaná: 27. 1. 2021 o 10:09 | odkaz na príspevok
Jozef, tak kvôli lodičke sa prekvalifikovať na krajčíra, to je obeta. Ale výsledok perfektný.
Bydlisko: Banská Bystrica ( 59 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Správa zaslaná: 27. 1. 2021 o 11:16 | odkaz na príspevok
Krása. Ide ti to parádne. Bort zvnútra a okraj paluby bude biely?
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 30. 1. 2021 o 19:45 | odkaz na príspevok
Skôr taký jemne krémový.
Bydlisko: BB ( 68 rokov )
dodo_bb
modelár

Príspevkov: 175

Moje modely
Poslať správu
Správa zaslaná: 2. 2. 2021 o 13:39 | odkaz na príspevok

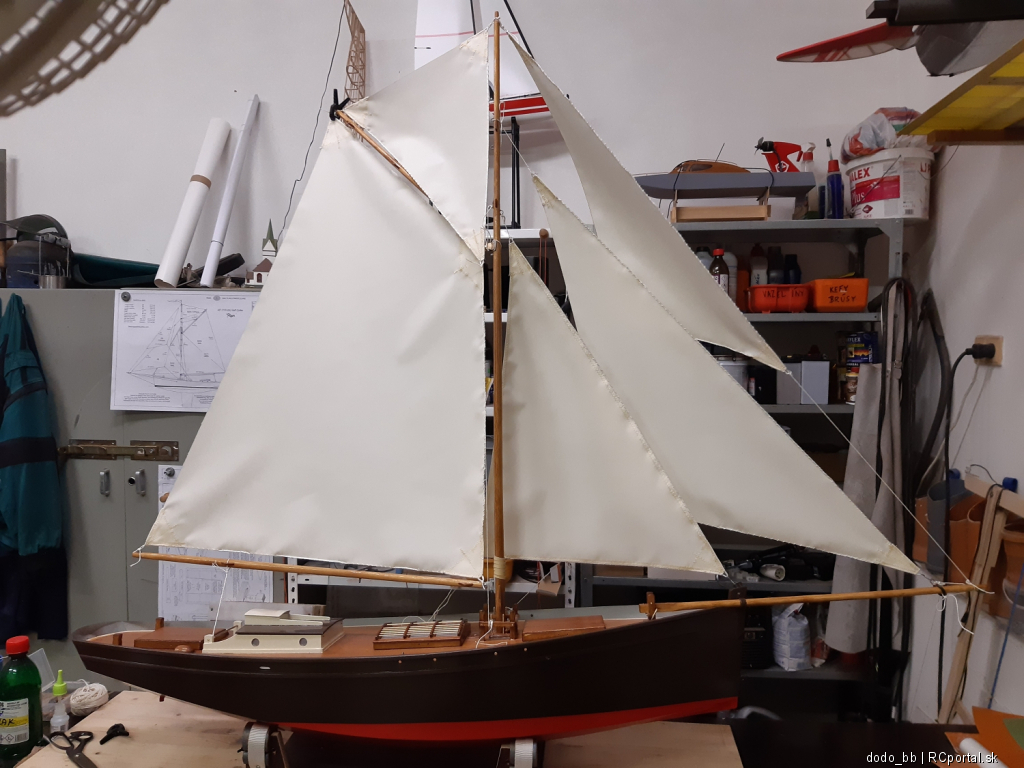

Krajčírina dúfam skončila, prvá próba na lodi vyzerá, že jej plachty sadli na dĺžku, na šírku aj v páse, kvalitu krajčíra našťastie nevie hodnotiť . Zatiaľ sú len provizórne uviazané motúzikmi na svoje miesto...
Bydlisko: BB ( 68 rokov )
