Poznámky k oživeniu a zapojeniu JAGATU 238
(výňatky z mail korešpondencie)

Ako začať
Ak môžem doporučiť, tak najskôr zapoj len JGT238, aj to len zo strany vstupov, teda: 5V a prepojenie na prijímač.
Napätie na výstup zatiaľ nepripájaj. LED na JGT sú napájané zo strany prijímača a rozsvecujú sa rovnako, ako tie, čo budeš pripájať na výstup. Takto veľmi jednoducho odskúšaš, ako zariadenie funguje - najskôr teda režim spínačov. Aj zvukový modul vidno na LED B, ako "tikanie motora".
Keď toto oživíš, potom skús "setovanie" - stlač tlačítko SET, podrž, LED sa 2x rozsvietia a zhasnú - potom môžeš cez vysielač zmeniť režim každého kanála (jeden za druhým -v hoc akom poradí, na tom nezáleží). Keď prestaneš "setovať", teda meniť režim cez vysielač, trochu počkaj, kým LED znovu prebliknú a set sa zapíše do pamäte. A máš hotovo!
Do setu môžeš vstúpiť hocikedy.
!!!Najväčší pozor dávaj na napätie pre prijímač, ktoré má byť 5V (nad 5,5V sa procesor zničí)!!!

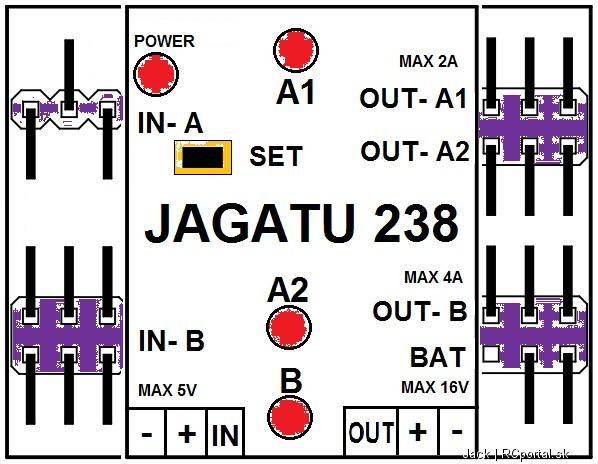

!!!Pozor na prepólovanie napájania!!! Všetky konektory sú umiesnené tak, že -pol pin je na kraji a vždy z vonkajšej strany dosky; +pol je vždy stredný pin; vnútorný pin je vždy signálny (rovnako sú orientované konektory na prijímačoch).
Najčastejšia chyba sa spraví, že sa nesprávne pripojí napájanie na výstup, teda opačne! Najskôr asi preto, lebo človek vidí, že vstupný konektor má poradie káblikov: čierny, červený, biely a rovnako zapojí aj výstupný konektor - čo je zle, lebo čierny je teraz z opačnej strany, lebo je na kraji dosky!


SET
K nastaveniu režimu - SET - je potrebné mať zapnutý vysielač a aj prijímač s pripojeným JGT. Na JGT sa tlačítkom SET zvolí režim nastavovania a na vysieľači sa vychýlením páčky príslušného kanála určuje, ktorý kanál idem nastavovať.

Postup nastavovania - set:
1. stlačiť tlačítko SET na JGT a držať pokiaľ všetky 3 LED na JGT dva krát prebliknú
2. potom tlačítko uvoľniť
3. zariadenie je teraz v režíme nastavovania
4. na vysielači vychýliť páčku kanála, ktorého režim chcem nastaviť, na maximum - na zariadení sa začne rozsvecovať a zhasínať príslušná LED - počet rozsvietení určuje výber voľby podľa tabuľky nastavenia
5. páčku na vysielači stiahnuť späť
6. počkať, kým všetky 3 LED na JGT prebliknú, tým sa nová voľba zapíše do pamäte a zariadenie pracuje podľa nového nastavenia.
Keď sa pridrží páčka na vysielači veľmi dlho, tak LED po malej pauze znova ponúka výber voľby.
Napr. idem zmeniť zvuk motora. Chcem benzínový motor, ktorý je podľa tabuľky nastavenia na 5-tej pozícii. Tretím kanálom na vysielači ovládam motor. Mám pripojený tretí kanál z prijímača na B vstup JGT.
Stlačím SET, vstupim do nastavovania ako je napísané horevyššie, na vysielači pridám motor naplno, na JGT začne blikať LED B - musí sa 5x rozsvietiť a 5x zhasnúť - pri 5.-tom zhasnutí stiahnem motor na nulu a čakám - všetky 3 LED na JGT musia prebliknúť - tým je navolený a zapísaný zvuk benzínového motora na JGT.
Poznámka: Pri nastavovaní zvuku doporučujem odpojiť motor, lebo strašne to jačí, keď sa nasucho pridá naplno!
Poznámka: Keď používaš obojstranný regulátor, treba odskúšať, na ktorú stranu výchylky páčky na vysielači sa LED B rozsvecuje. Nevidím v tom problém.
..
Rovnako sa nastavujú aj ostatné voľby. Pre spínače A sa páčka na vysielači vychyluje do maxima na jednu alebo druhú stranu - to je jasné.
Poznámka: Keď je zariadenie JGT v režime nastavovania, tak sa môžu postupne a opakovane meniť voľby pre všetky kanály; v akomkoľvek poradí a aj opakovane. To všetko je možné, len pokiaľ sa režim neukončí prebliknutím všetkých 3 LED na JGT.

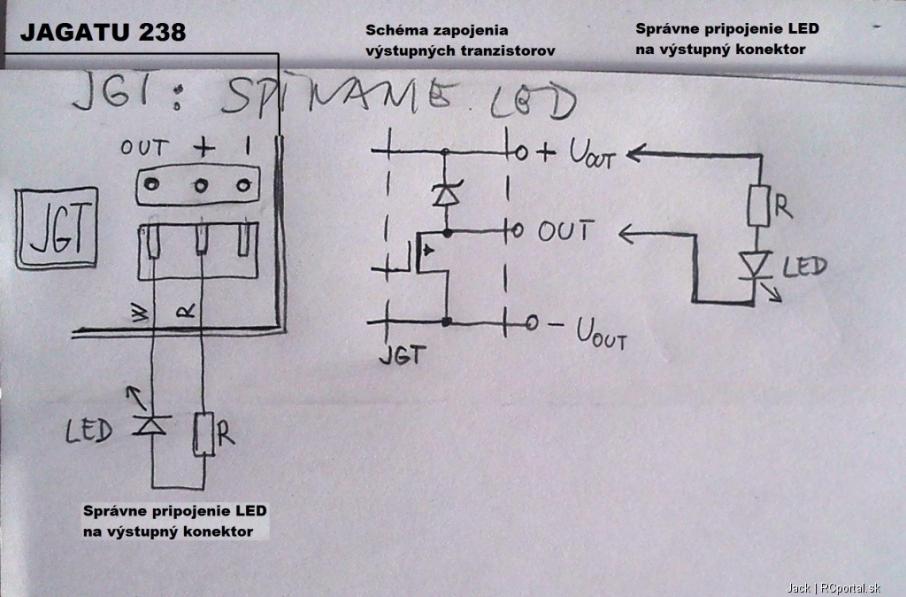

FOTO: Pripojenie LED na výstupy A1, A2
(zapojenie výstupných tranzistorov na OUT A1, A2, B)
Bydlisko: Trenčín ( 69 rokov )
jezzo01
modelár

Príspevkov: 857

Moje modely
Poslať správu
Správa zaslaná: 21. 10. 2015 o 12:58 | odkaz na príspevok
tento obrazok mi je nejaky povedomy
Bydlisko: Piešťany ( 37 rokov )
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 22. 10. 2015 o 13:59 | odkaz na príspevok
Ahoj Matúš, je to tak - pridal som na RCportal aj "poznámky" pre všetkých záujemcov - nech je to úplné.
Na Regata Istropolitana zvukový modul (našťastie) zaujal ďalších priateľov "živých" lodí.
Oto
Bydlisko: Trenčín ( 69 rokov )
jezzo01
modelár

Príspevkov: 857

Moje modely
Poslať správu
Správa zaslaná: 22. 10. 2015 o 22:57 | odkaz na príspevok
No necudujem sa... je to super vec... uplna spokojnost z mojej strany...
nejaky novy projekt sa nechysta???
mna napadlo ze ci by sa nedal spravit klakson, trebars ze by sa spravil dalsi modul, ktory by bol ovladany spinacom a do toho modulu by sa napajal reprak na klakson
Bydlisko: Piešťany ( 37 rokov )
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 23. 10. 2015 o 14:18 | odkaz na príspevok
Matúš - aj to mám v pláne, ale teraz pracujem na riadení voľných modelov
https://www.rcportal.sk/f1a-oldies-ft8477-2#post219319
ale nikto nereaguje.
A potom mám rozrobený "zovšeobecnený" zvukový modul (doska tá istá ako teraz),
kde by si každý vytvoril motor sám- taký aký chce.
K dispozícii by bolo 6 parametrov a každý s 12 možnosťami,
teda spolu viac ako 100 000 možností.
Oto
Bydlisko: Trenčín ( 69 rokov )
jezzo01
modelár

Príspevkov: 857

Moje modely
Poslať správu
Správa zaslaná: 23. 10. 2015 o 18:41 | odkaz na príspevok
no tak na ten zovseovecneny zvokovy modul som zvedavy uz teraz...
dajte vediet ked to bude hotove
Bydlisko: Piešťany ( 37 rokov )
jozinko717
modelár

Príspevkov: 167

Moje modely
Poslať správu
Správa zaslaná: 24. 10. 2015 o 17:35 | odkaz na príspevok
Aj ja sa tešim na ten nový modul.
Bydlisko: nr
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 25. 10. 2015 o 13:01 | odkaz na príspevok
Na takéto hlasy sa nedá nereagovať.
Budem asi musieť prehodnotiť priority a dať sa dokončovať JGT444 - to je modul s otvorenou tvorbou zvuku motora (samozrejme v určených medziach).
O postupe budem informovať - ale v novej galérii - táto patrí JGT238.
Bydlisko: Trenčín ( 69 rokov )
jezzo01
modelár

Príspevkov: 857

Moje modely
Poslať správu
Správa zaslaná: 25. 10. 2015 o 22:32 | odkaz na príspevok
Ano ano,treba to prehodnotit ... Minimalne o dvoch zaujemcoch viem
Bydlisko: Piešťany ( 37 rokov )
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 26. 10. 2015 o 12:03 | odkaz na príspevok
o.k
"Odkladám, na čom som pracoval
a pracujem na tom, čo som odložil."
..
Stále je ale k dispozícii istota: zvukový modul+spínač JGT238.
Bydlisko: Trenčín ( 69 rokov )
jozinko717
modelár

Príspevkov: 167

Moje modely
Poslať správu
Správa zaslaná: 27. 10. 2015 o 18:30 | odkaz na príspevok
super tesime sa na jgt444.
Bydlisko: nr
Ivanhoe
modelár

Príspevkov: 672

Moje modely
Poslať správu
Správa zaslaná: 29. 10. 2015 o 05:27 | odkaz na príspevok
Už aby bol hotový A potom vyhlásime súťaž kto vyrobí najvernejší zvuk Tatry
Bydlisko: Bratislava ( 68 rokov )
jozinko717
modelár

Príspevkov: 167

Moje modely
Poslať správu
Správa zaslaná: 30. 10. 2015 o 20:16 | odkaz na príspevok
Na to sa tesim.
Bydlisko: nr
Jack
modelár

Príspevkov: 173

Moje modely
Poslať správu
Správa zaslaná: 31. 10. 2015 o 20:30 | odkaz na príspevok
Páni - pracujem na tom - na nič iné ani nemyslím.
Projekt so zvukom jedného (jediného) motora s možnosťou zmeny jeho parametrov
by už snáď bol spracovaný. Na to, či a ako funguje musím zbastliť skúšobnú dosku.
Chcem ale od JGT444 viac - chcem, aby sa dali do pamäte uložiť a vybrať viaceré "motory" (aspoň 4, ale radšej 10).
Bydlisko: Trenčín ( 69 rokov )
jozinko717
modelár

Príspevkov: 167

Moje modely
Poslať správu
Správa zaslaná: 1. 11. 2015 o 12:54 | odkaz na príspevok
Tak to ti drzim palce nech sa ti to podari.
Bydlisko: nr
