Sokol

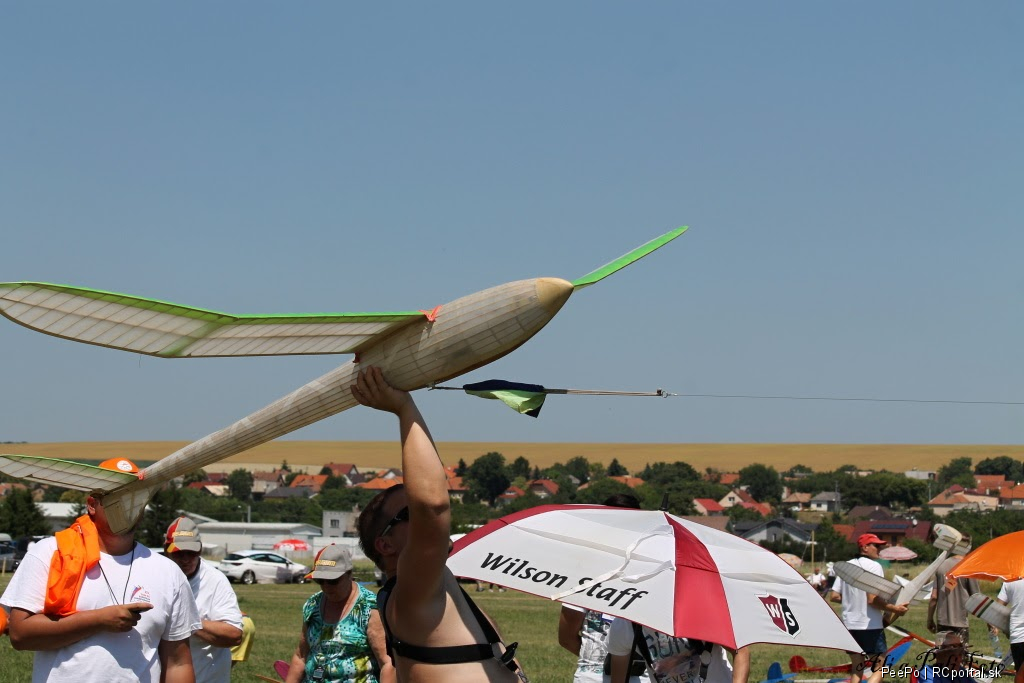

Práca s drevom ma veľmi baví a historické vetrone sa mi páčia svojimi tvarmi tak som sa rozhodol, že si postavím nejaký model a budem chodiť s kolegami z klubu na súťaže SAM. Rozhodnutie padlo na Sokola od Radoslava Čížka. Konštrukčne bol spracovaný v septembri 1950. Ja som si model najskôr prekreslil v AutoCADe. Keď že som vtedy (zima minulý rok) nezohnal frézara, tak som si všetko vyrezal sám za pomoci ručnej a elektrickej lupinienkovej pílky. Na lepenie som použil sekundové lepidlo a disperziu Den Braven. Namáhané diely sú lepené epoxidom.
Rebrá pre výškovku sú vyrezané z preglejky 0,8mm. Všetky rebrá su odlahčšené. Koncové oblúky sú z 3 mm pedigu. Výškovka je delená a k trupu sa uchytáva pomocou gumy. Výškovka je ovládaná dvomi servami SAVOX. Chcem neskôr skúsiť či bude mať nejaký efekt keby som ju použil ako motýla, ale asi nie, skôr tie dve servá budú ako záloha keby jedno servo odišlo tak s tým druhým ešte zvládnem pristáť.
Prepážky na trup som vyrezal z preglejky 1,2 mm od predku po odtokovku krídla a ďalšie sú z 1 mm preglejky. Hlavica je vybrúsená z lipového dreva. Vnútri je aj diera pre závažie, ale ťažisko budem nastavovať posunom baterky alebo použitím vačšej. Pristávacia lyža je vyrezaná z 3mm preglejky. Trošku neštastne som si nakreslil tvar v mieste vlečného háčika takže drážka pre háčik nebude vyrezaná v lyži ale háčik bude vyrobený z plechu a prišrobovaný k nej. Servá som dal na dostičku, ktorá je prilepená v mieste chytania trupu počas štartu, takže sa nemusím báť ho aj silnejšie chytiť. Stredom trupú vedú bovdeny na výškovku a smerovku. Smerovka je na tomto modely pomerne malinká tak som sa snažil spraviť klapku čo najväčšiu.
Rebrá pre krídlo sú vyrezané z preglejky 1 mm. Stredná časť v mieste uchytenia krídla gumou k trupu je polepená 1mm balzou. Stojina na prednom nosníku je z preglejky 1 mm a zadná je z balzy 1,5mm. Na ušiach sú všetky stojiny z balzy. Koncové oblúky sú robené rovnako ako na výškovke z pedigu.
