Stavba Piper L4-A Cup 2146 mm v Rozsype od SIG 1/5

Pridané: 19. 10. 2013 o 23:43 | ID článku: CLA197 | Zobrazenia: 19894x | Komentárov: 44 | Autor: RaikoAl

Takže už je po lete a ako ďalšie lietadlo som sa rozhodol postaviť Piper J3 CUP 1/5 2146 mm v stavebnici od firmy SIG, chcel by som sa trafiť do stavu aspoň polo makety a to kvôli okienkam nakoľko by som ho chcel spraviť v kamufláži zelenej podľa reálneho lietadla Piper L-4A Cub, F-BGPA

dúfam, že to vydá.... mmm... ( skúsenosti a hlavne presnosť stavby...)

Stavebnicu som si objednal vo Zvolene a aj prišla podľa dohodnutého termínu - spokojnosť. V stavebnici sú diely laserom vyrezané, sú ozaj presné a zatiaľ všetko pasuje ako má. Taktiež sa v nej nachádza aj plán na šport verziu teda krátke krídla, ale ja som sa rozhodol postaviť tu klasiku. Poťahovať to budem Solartex Dark Greens .

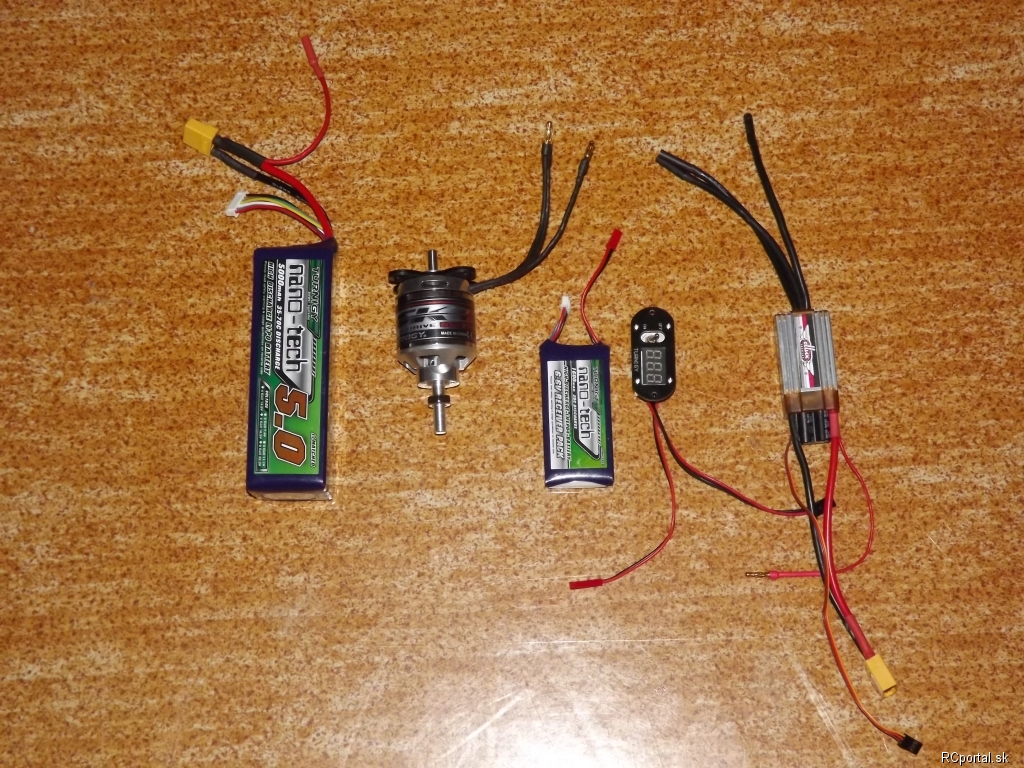

Elektroniku už domá mám a to :
Pohonná baterka: Turnigy nano-tech 5000mah 6S 35~70C
Napájacia baterka: Turnigy nano-tech 1600mAh 2S1P 20~40C LiFePo4
Motor: Turnigy Aerodrive SK3 - 5055-430kv
Regulátor: Turnigy dlux 80A HV Brushless Speed Controller (OPTO)
UBEC: Turnigy 3 Function 5 Amp Ubec Voltage Display Switch (po niekoľkých leto zlý výrobok čítať druhú stranu - nekupovať)
Programovacia karta : Turnigy dlux Programming Box

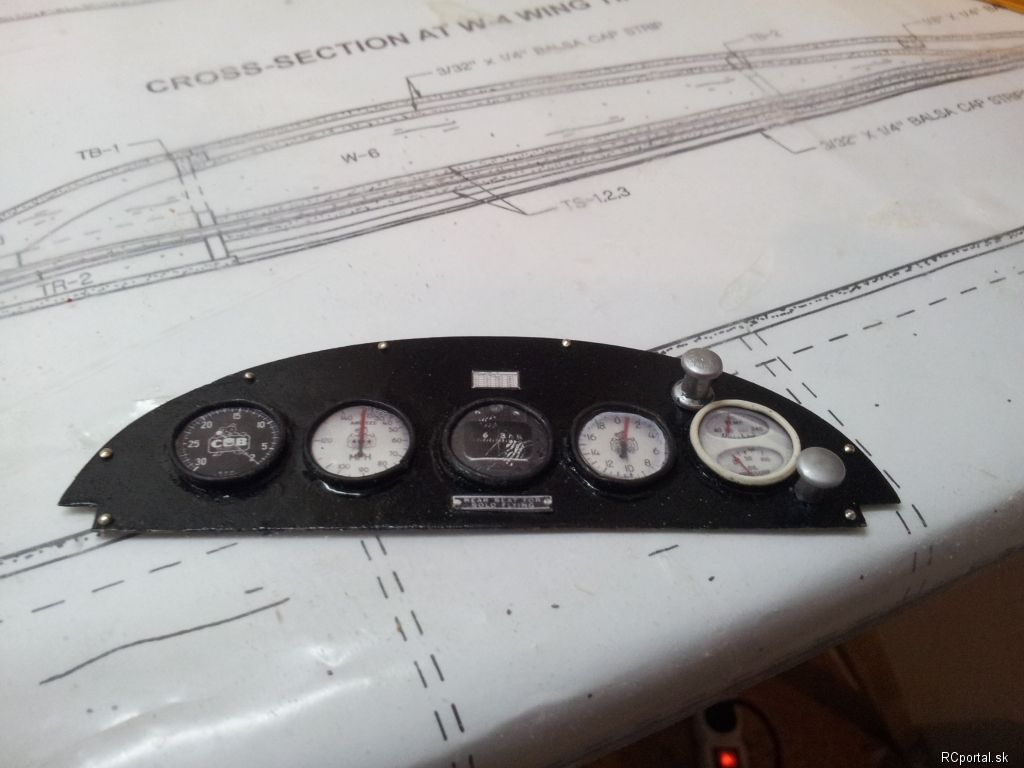

Tu je fotka prístrojovej dosky aj s budíkmi, ktoré som spravil tak že som si najprv vyrobil z papierovej lepiacej pásky trúbky ( pásku som namotal na tyčku s priemerom 16 mm, ktorú som navoskoval a nad sporákom vosk plameňom vyhladil ) na ktoré som zvrchu prilepil bužírku z káblika od serva čiernej a bielej farby a dnu som vlepil vystrihnuté budíky z pôvodnej fotky prístrojovky, ktorá bola súčasťou stavebnice a nalepil som to na preglejku 0,8 mm a skrutky som spravil zo špendlíkových hlavičiek a páčky sú z plastových pripináčikov namaľovaných na strieborno :

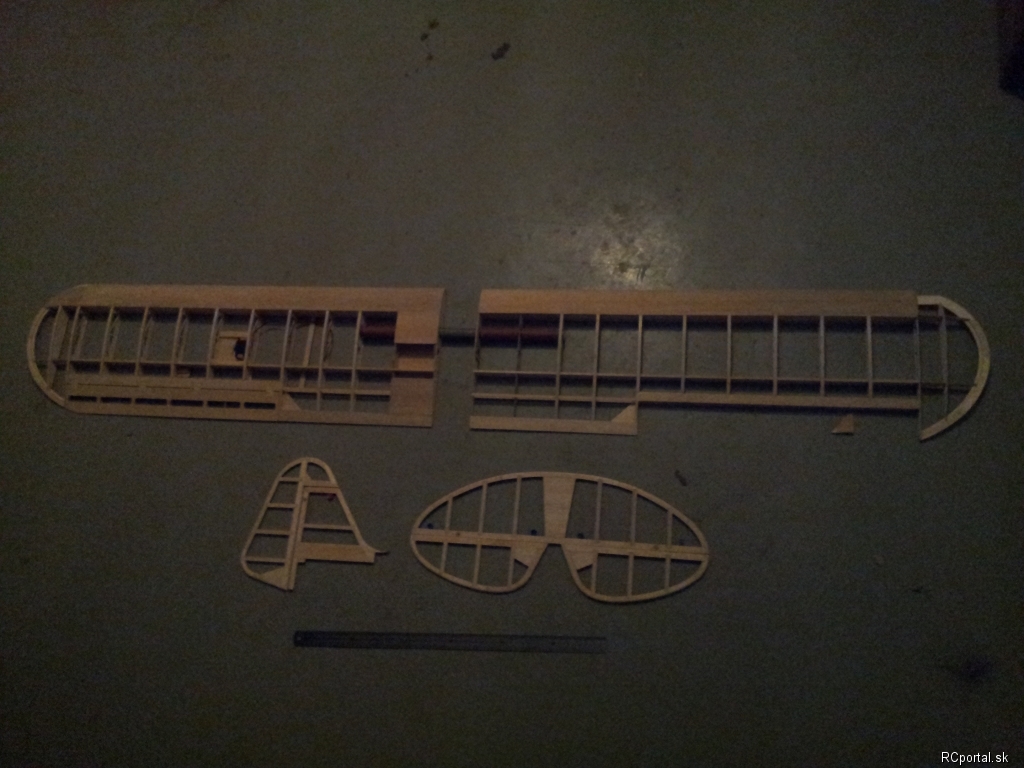

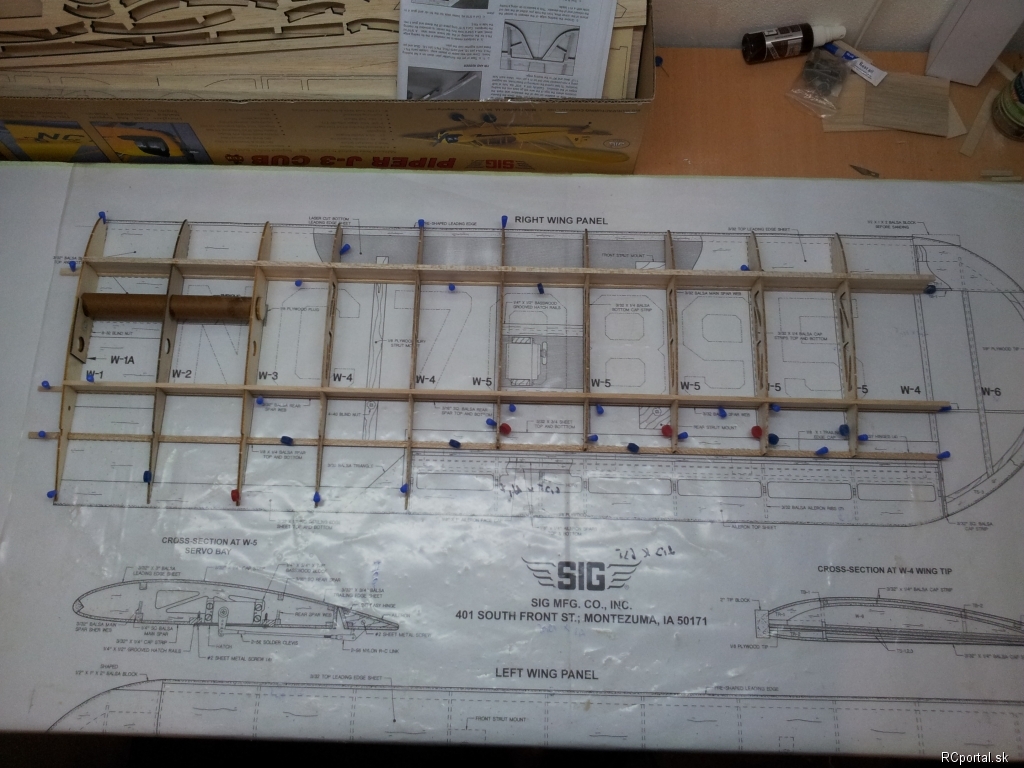

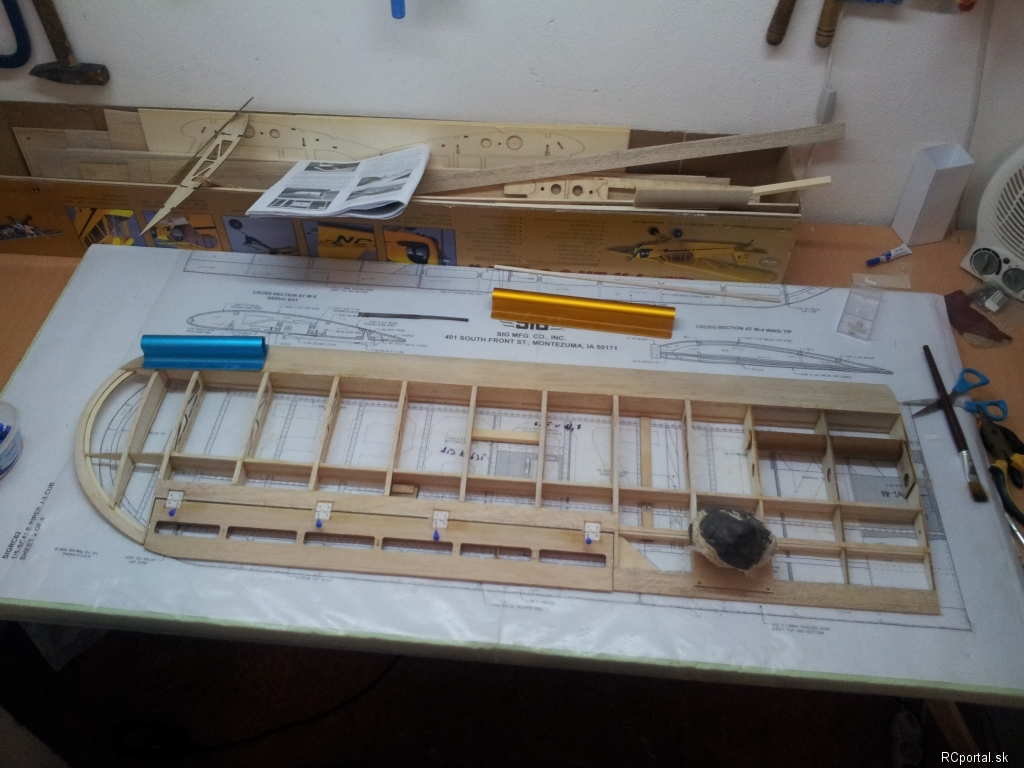

Foto zo stavby:

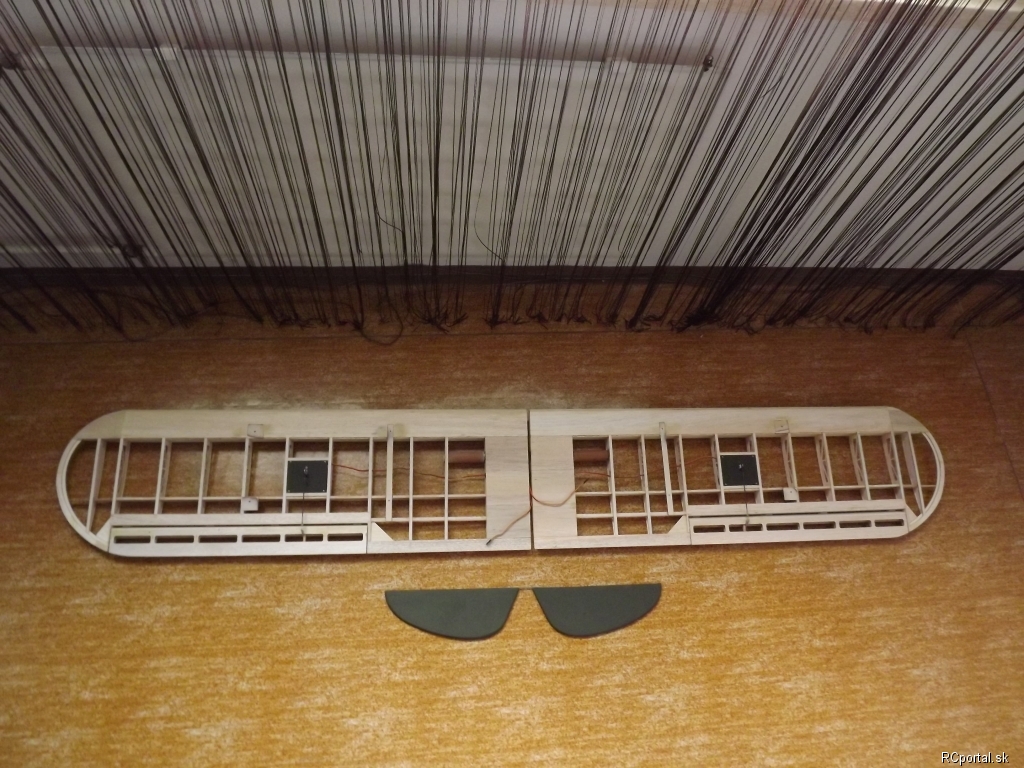

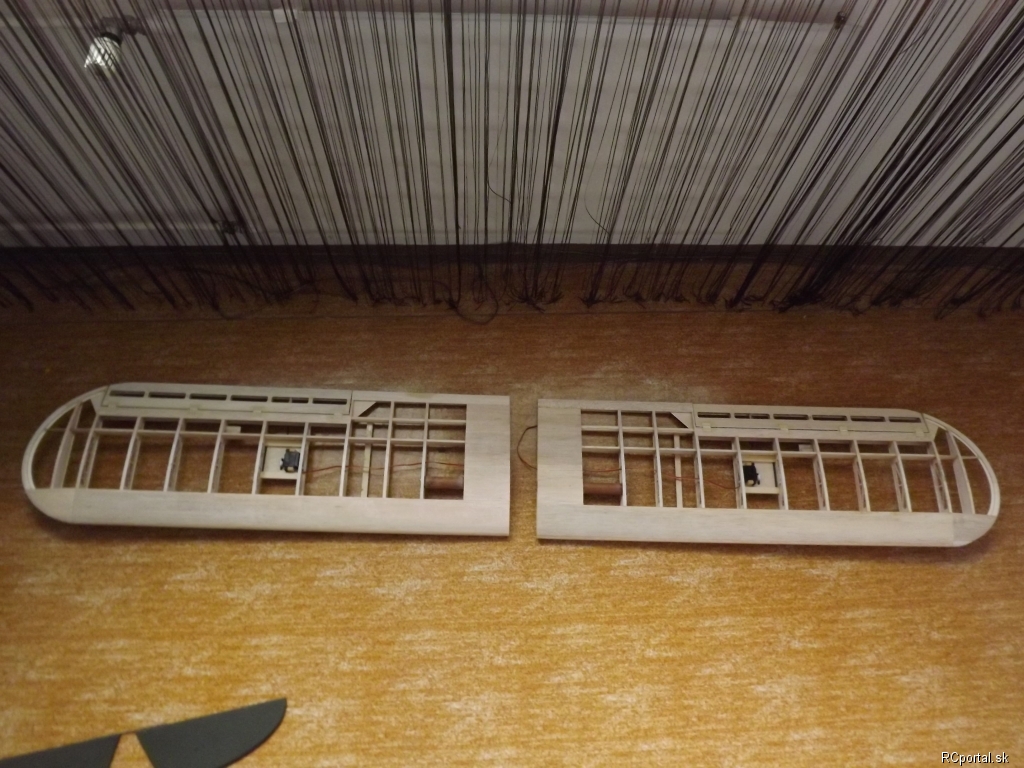

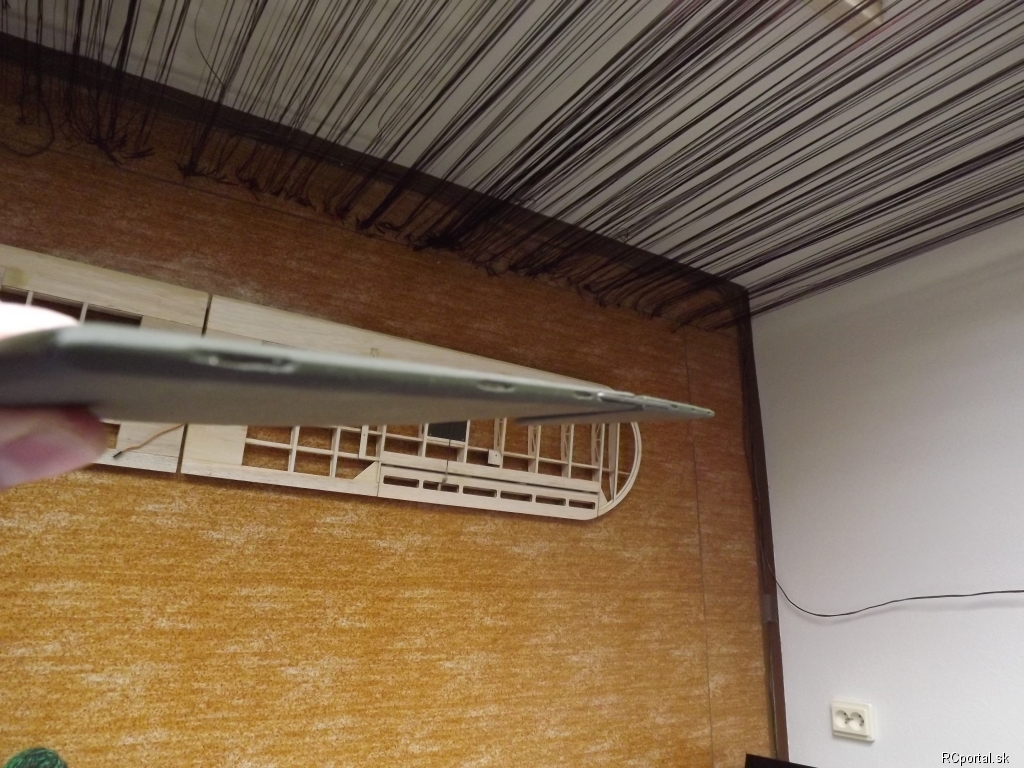

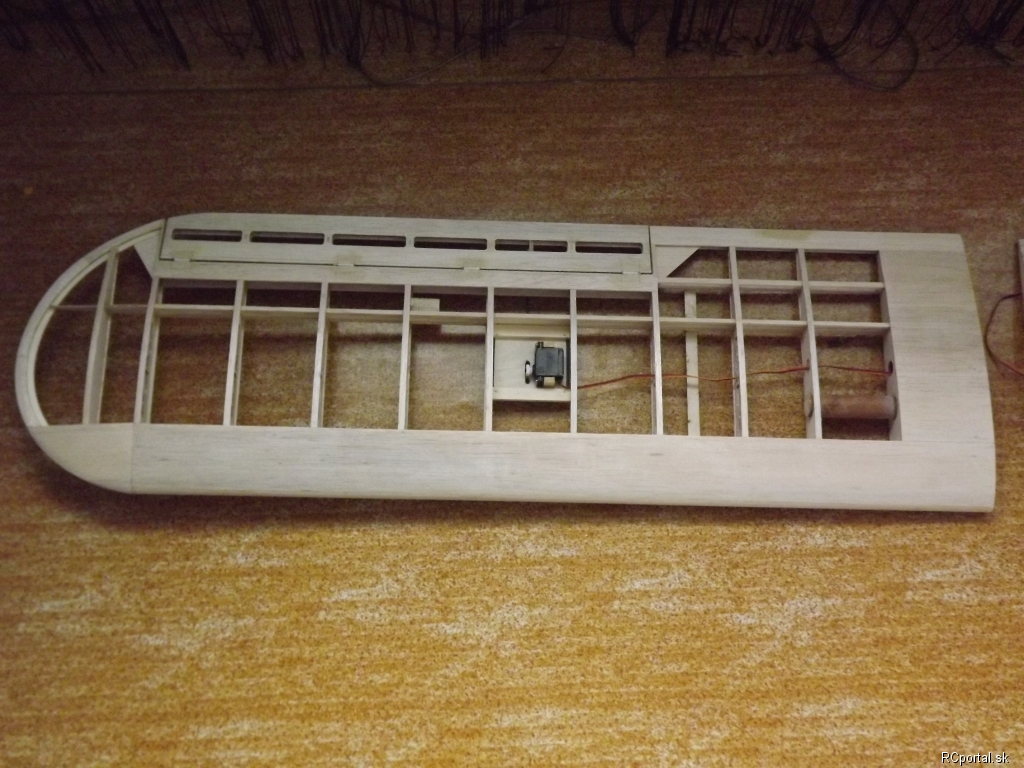

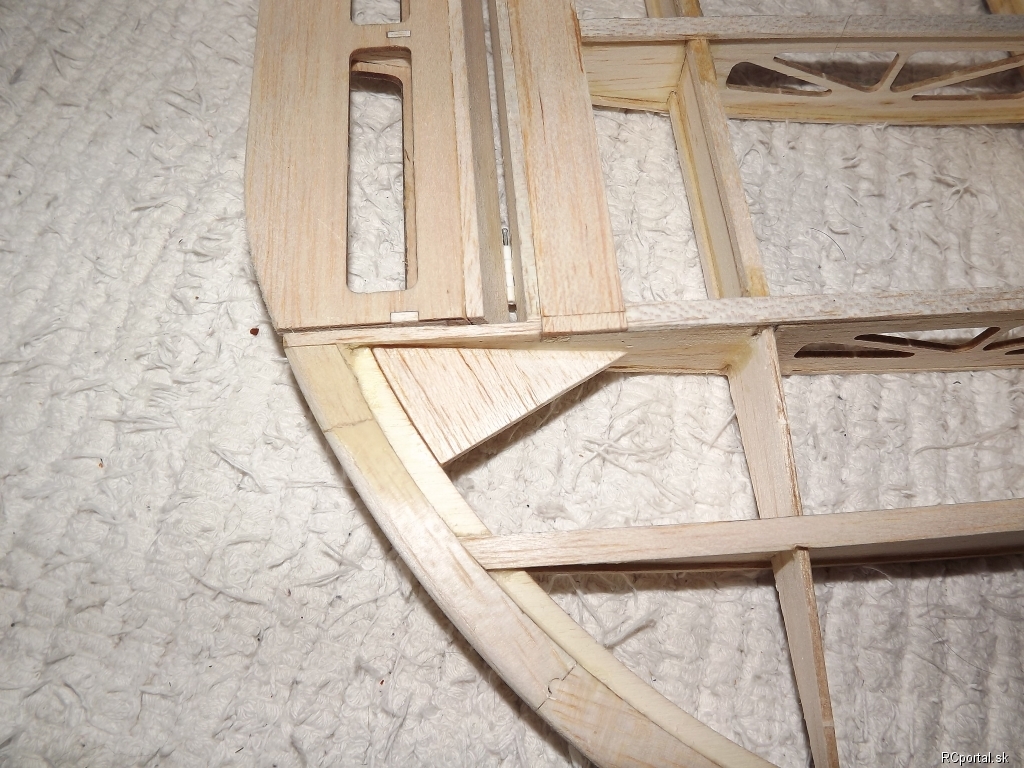

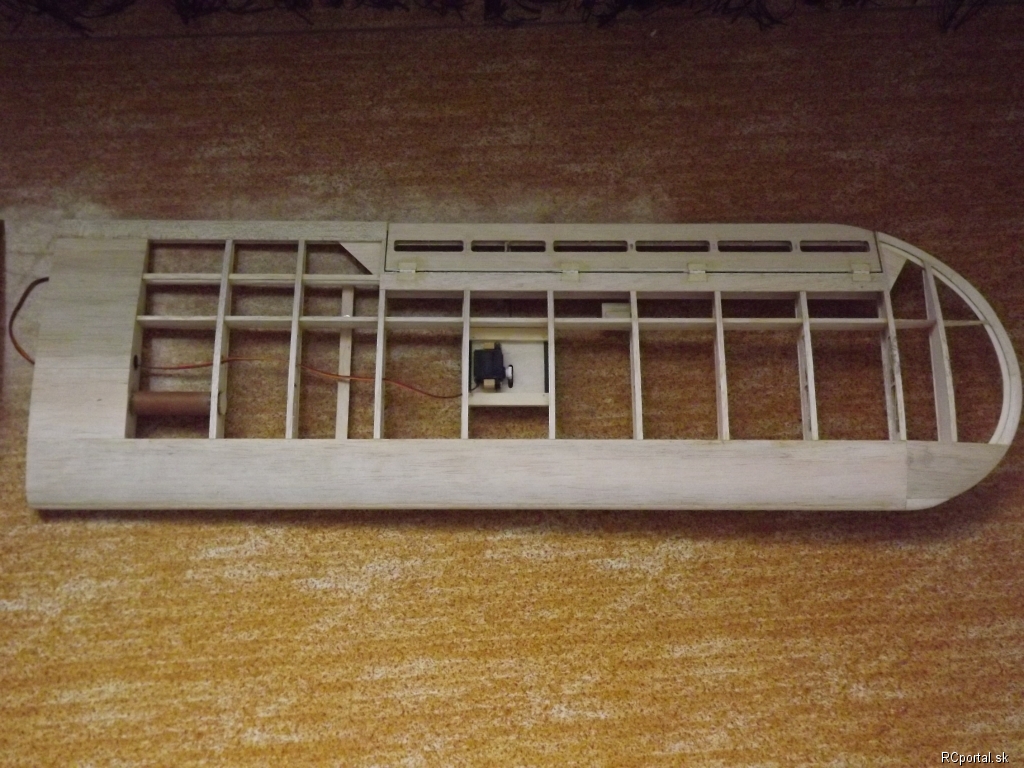

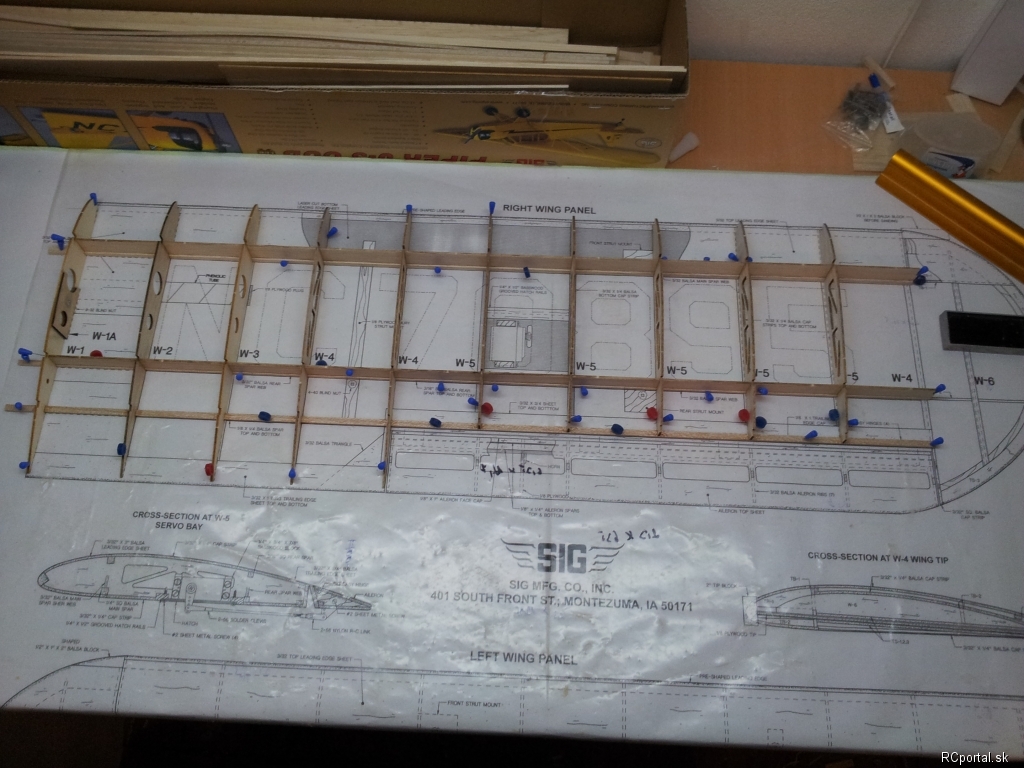

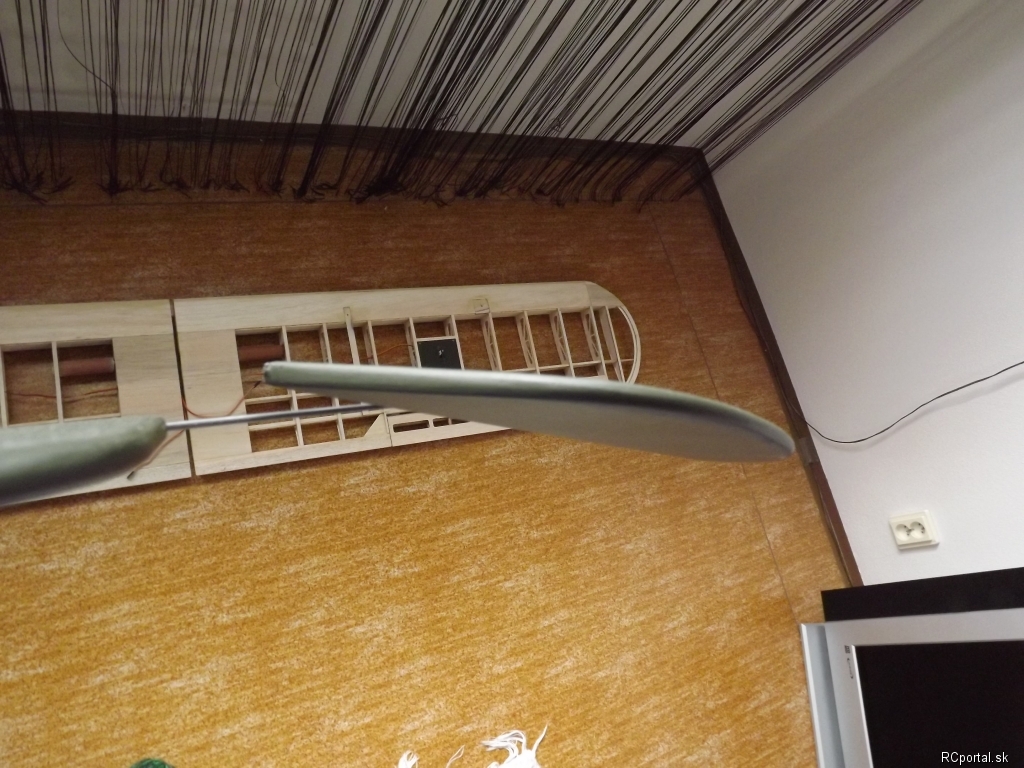

Takže, krídla sú už hotové aj s tiahlami a predĺženými káblami na servách (pôvodné som v serve odletoval a nahradil novými ). Na krídle som len spevnil vonkajšiu časť pri krídielku balzovím trojuholníkom nakoľko pôvodne tam nebolo nič a zdalo sa mi to slabé. Taktiež som spravil z klasickéj lišty bez drážky čo bola v stavebnici a na jej vrch som dal balzové lišty aby sa mi na to lepšie poťahovalo ( mäkšie drevo ), a taktiež som spevnil uchytenie páky tiahla v krídielku (doložil somm tam preglejku a zoskrutkoval do hromady - M2 skurkou a následne zalepil )

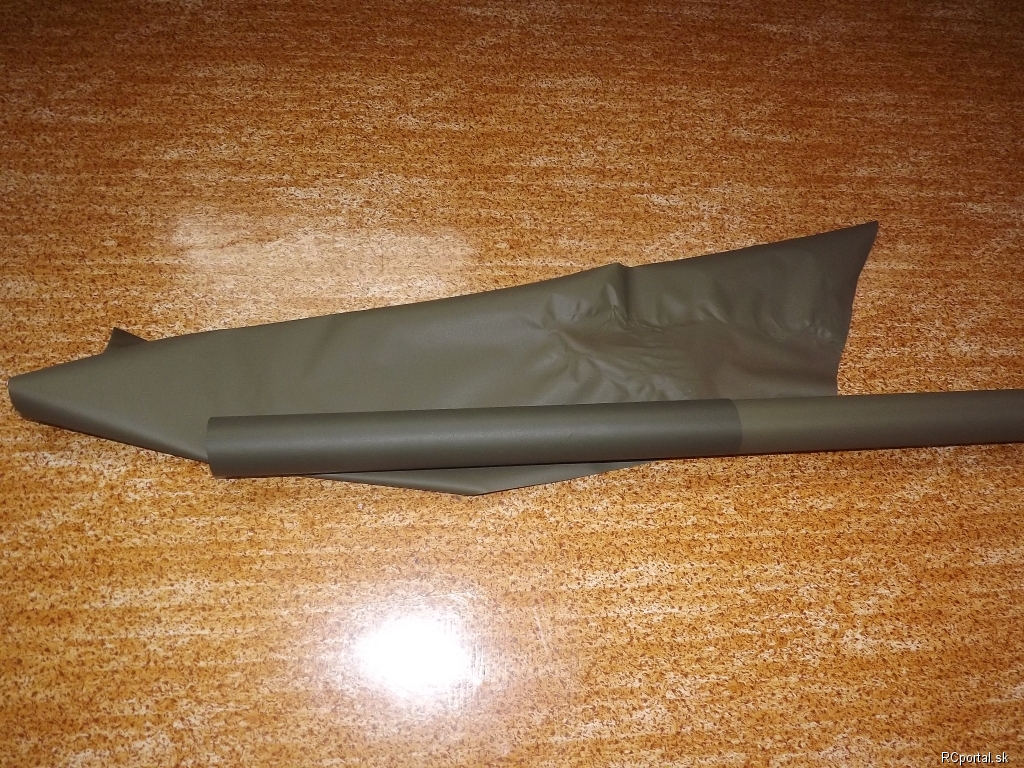

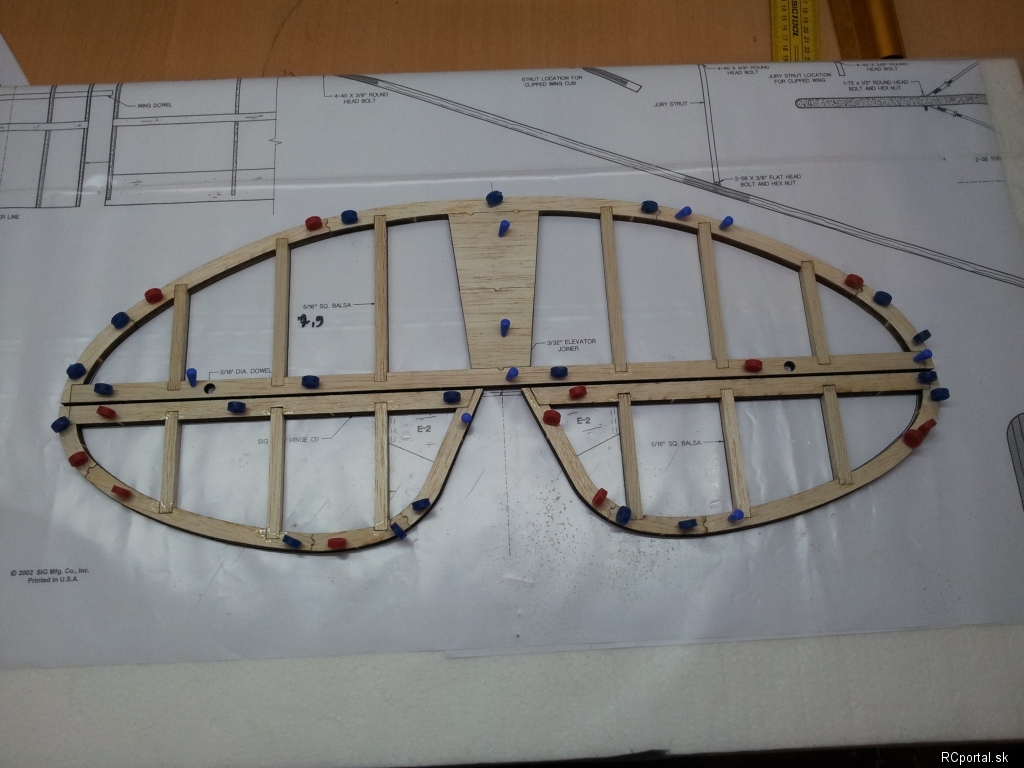

Skúsil som aj potiahnuť výškovku, aby som zistil ako sa pracuje s tou fóliou ale ide to celkom dobre a tiež znesie aj vyššie teploty a dobre sa vyrovnáva ( zatiaľ )

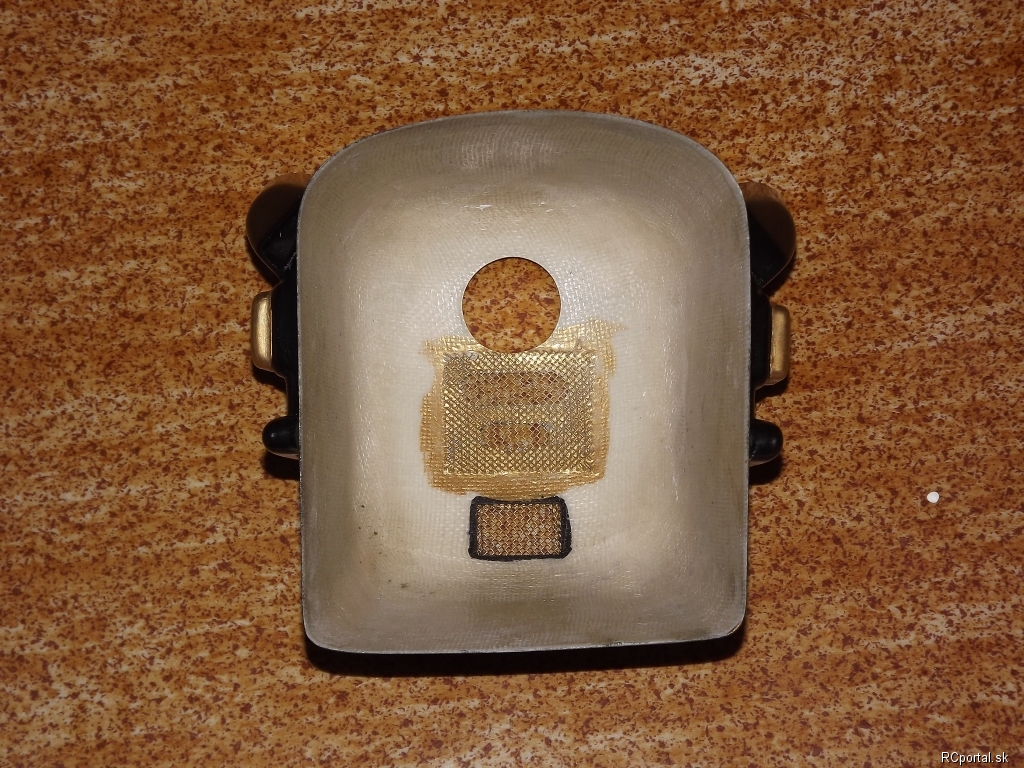

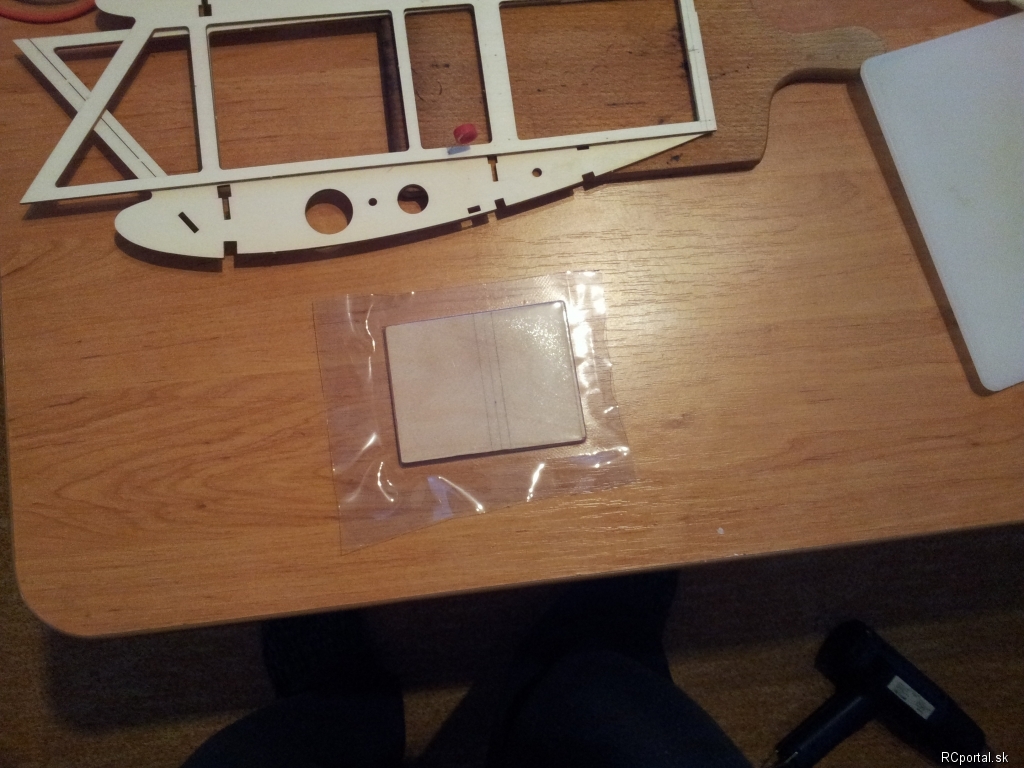

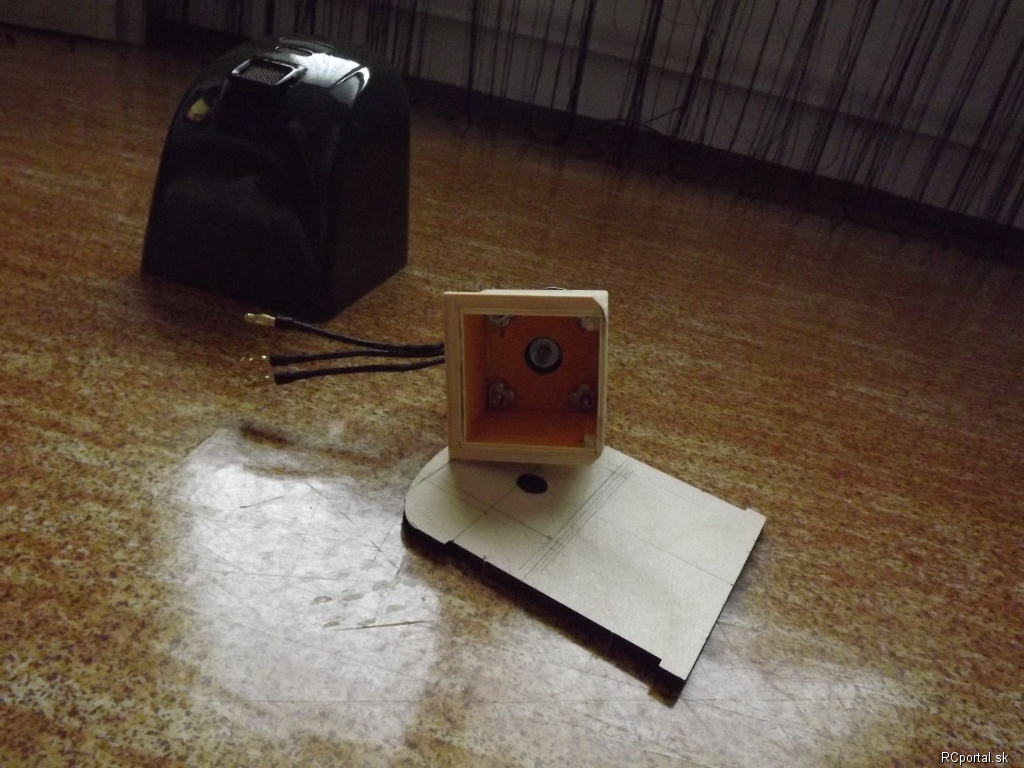

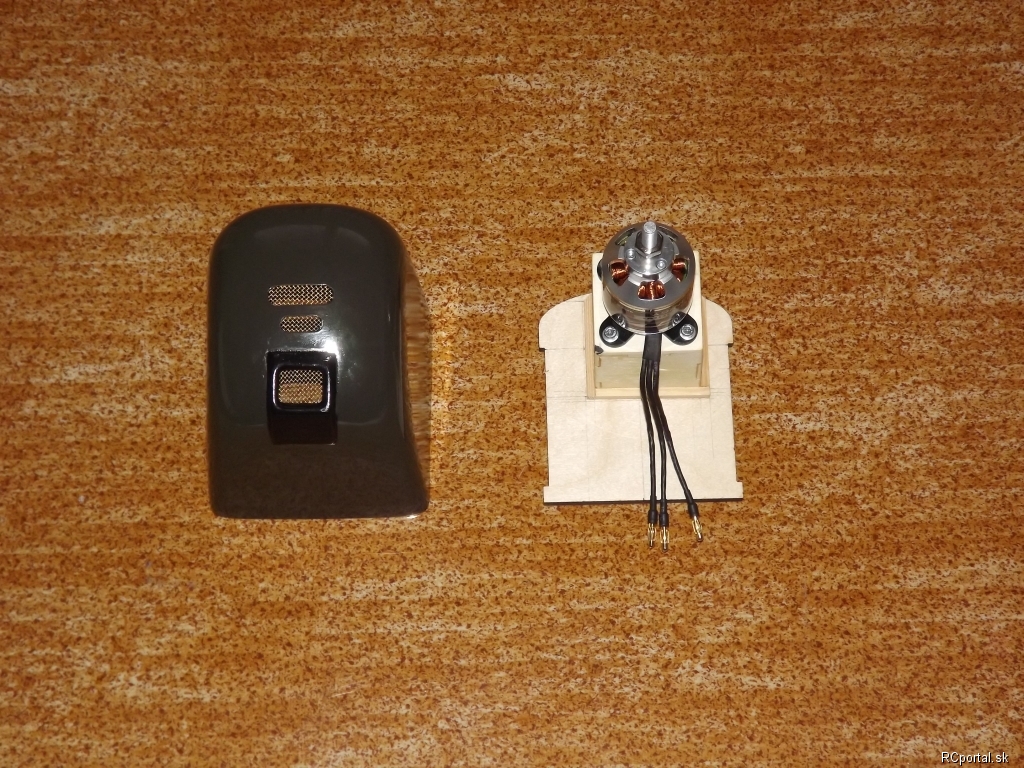

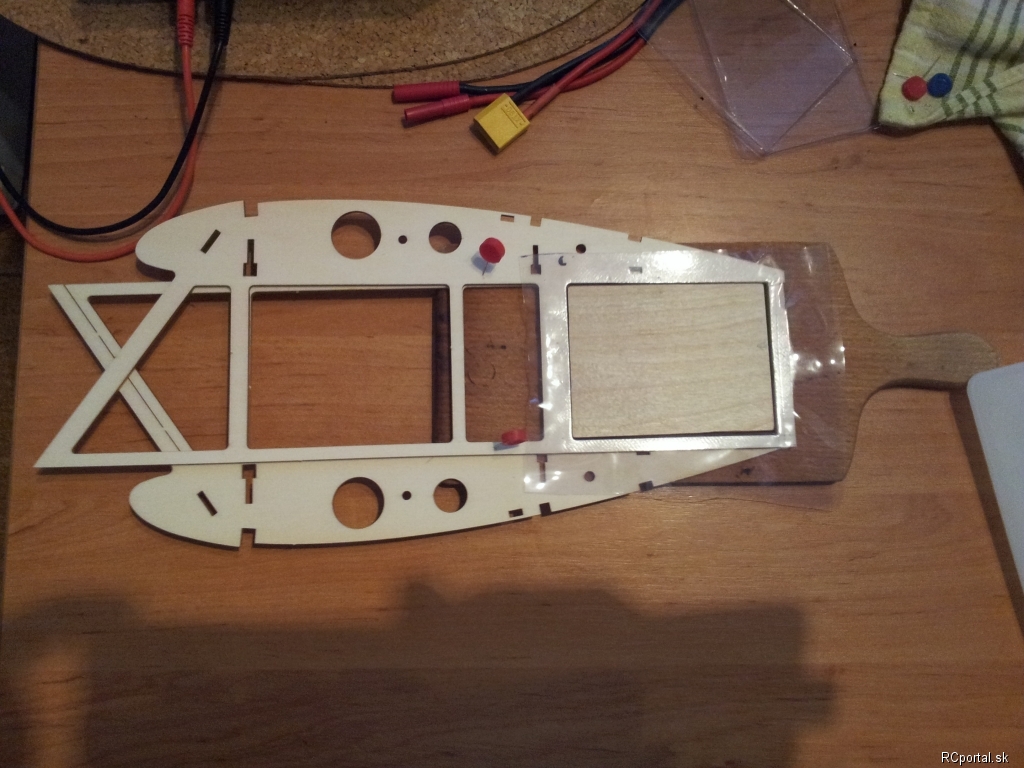

Už som spravil aj uloženie motora na lože, ktoré je z 3 mm topoľovej preglejky a rozmer je 62x59, pričom základňa na uloženie motora je spevnená aj z vnútra a vrchu taktiež 3 mm topoľovou preglejkou a plochu na prilepenie o prepážku som zväčšil 5x5 smrekovým hranolom a ztlkávacie matky sú M4 dúfam že konštrukcia bude dostačujúco pevná ... mmm. Kryt motora je už nastriekaný a sú na ňom spravené vetracie otvori a imitácia chladiča, pričom mriežku som spravil zo sitka na odkvapkávanie ( v kuchyni )

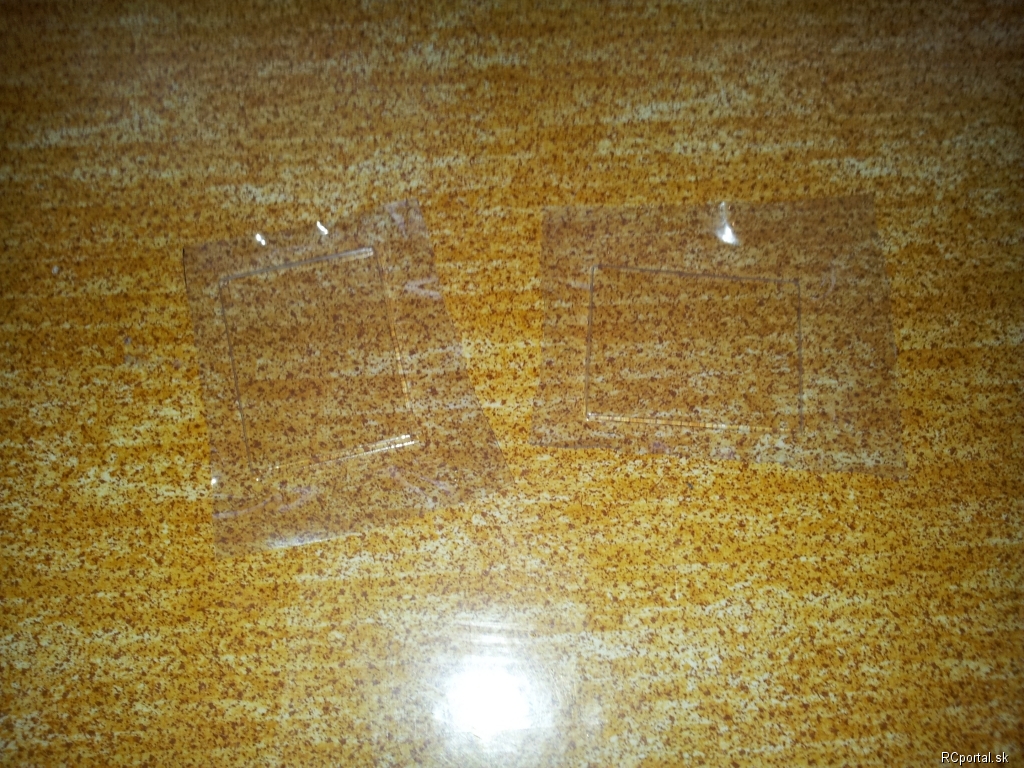

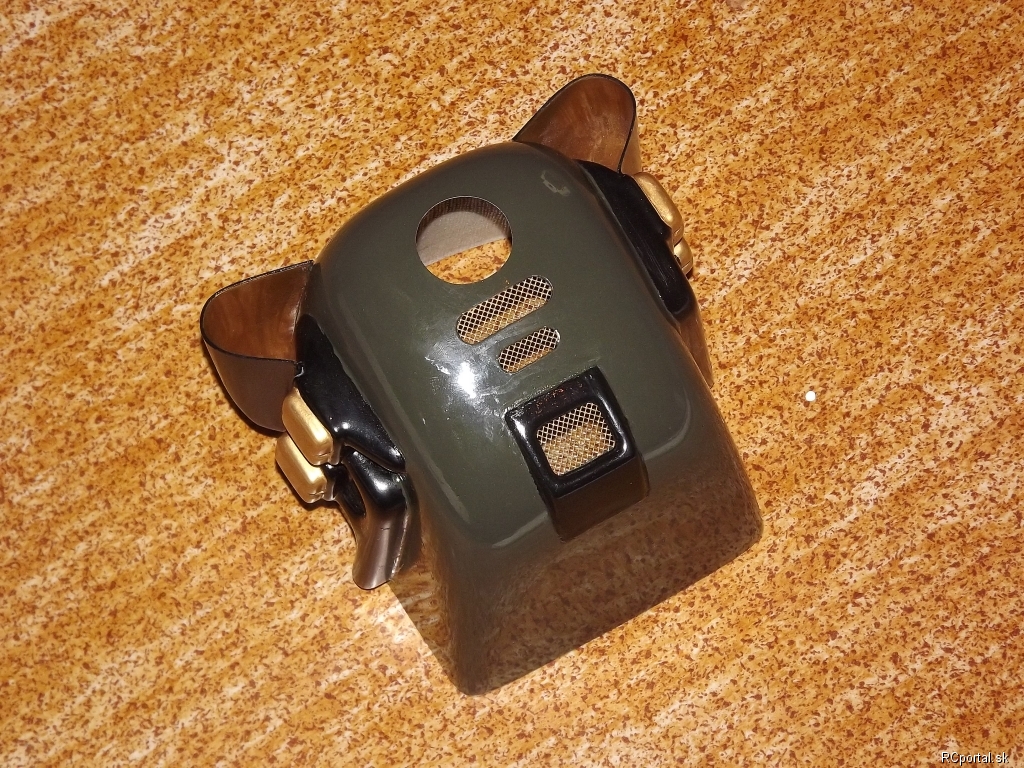

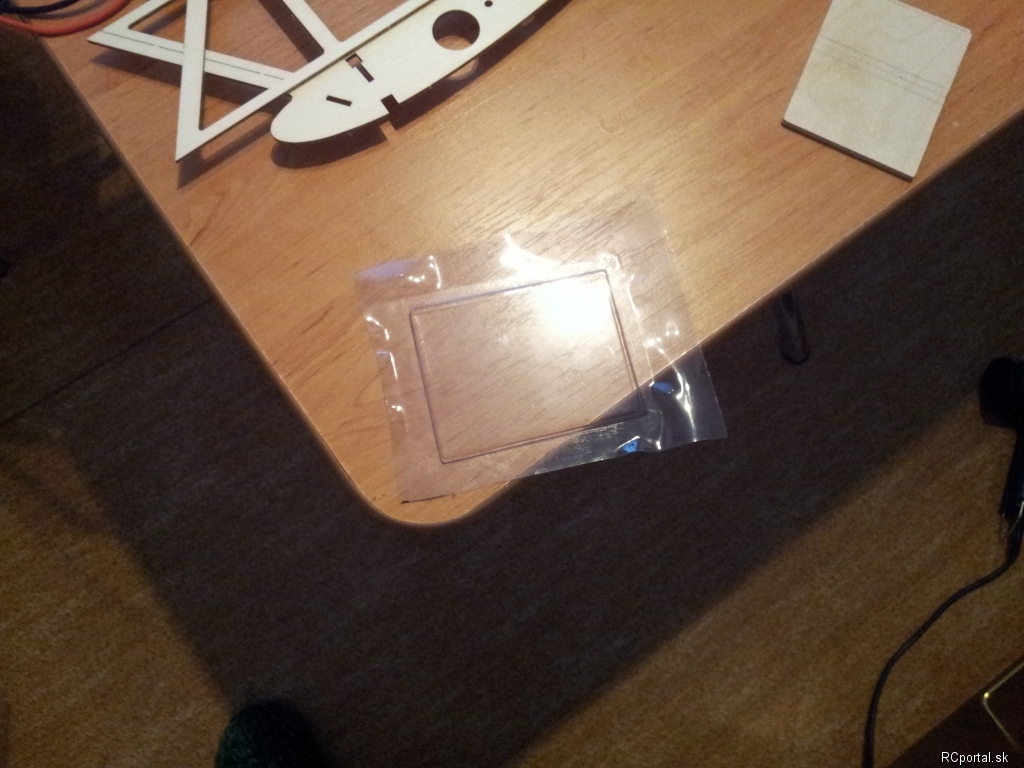

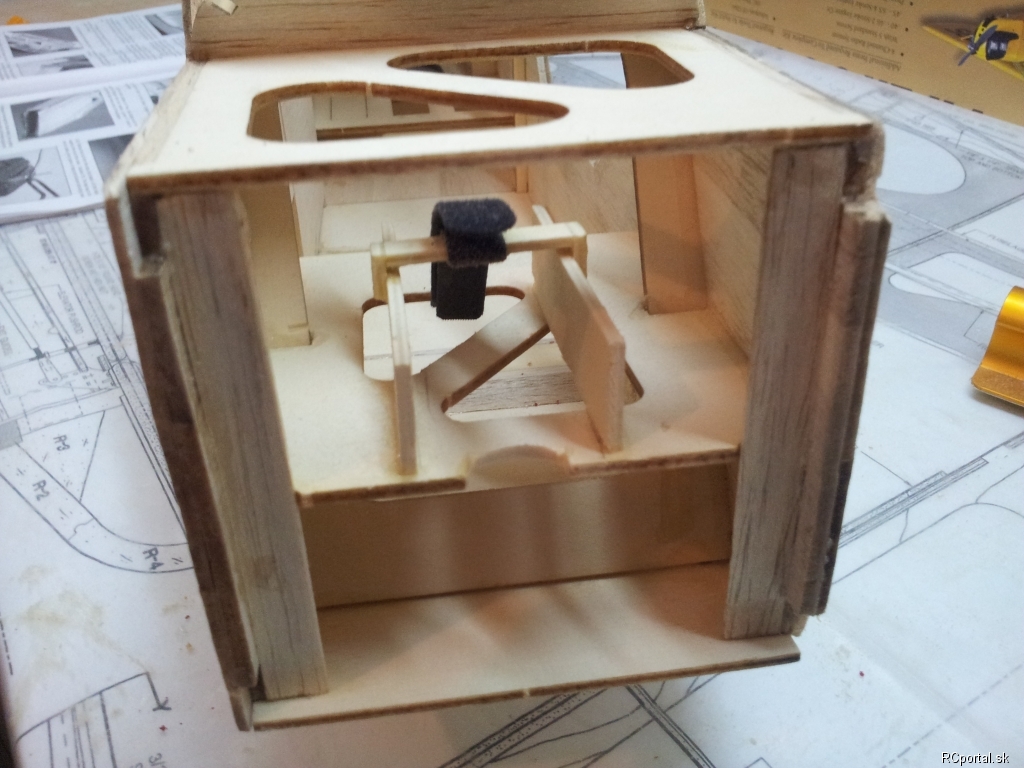

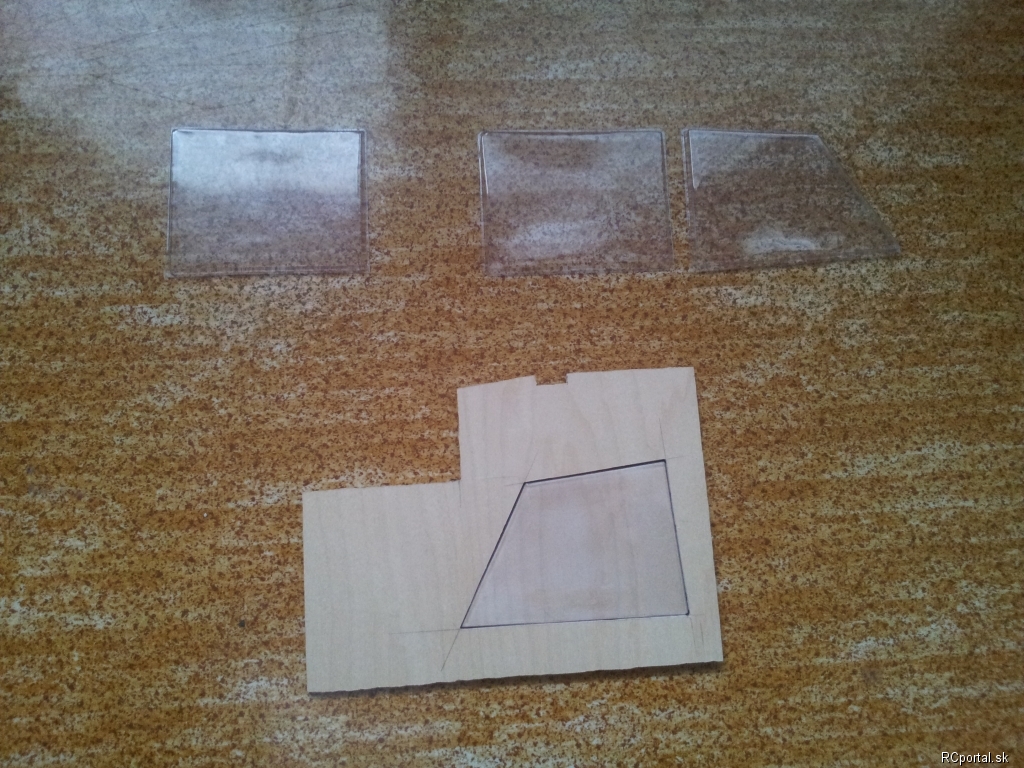

Vzhľadom k tomu, že som už začal robiť trup lietadla tak som sa vrhol na výrobu okienok na zadnú časť lietadla z Duroforu, kde z 5 mm preglejky som si spravil vnútornú šablónu a to na druhé okienko v poradí a vonkajšiu šablónu som nerobil, lebo som využil diel zo stavebnice, ktoré som upravil z oblúku na obdĺžnik následne som na to položil kus Duroforu nahrial teplovzdušnou pištoľou a zvrchu dorovnal doskou. Na prvé okienko som už musel spraviť obe šabloný a postup bol ten istý, nakoľko okienko som spravil v trupe. Rozmer som preniesol prekreslením na papier.

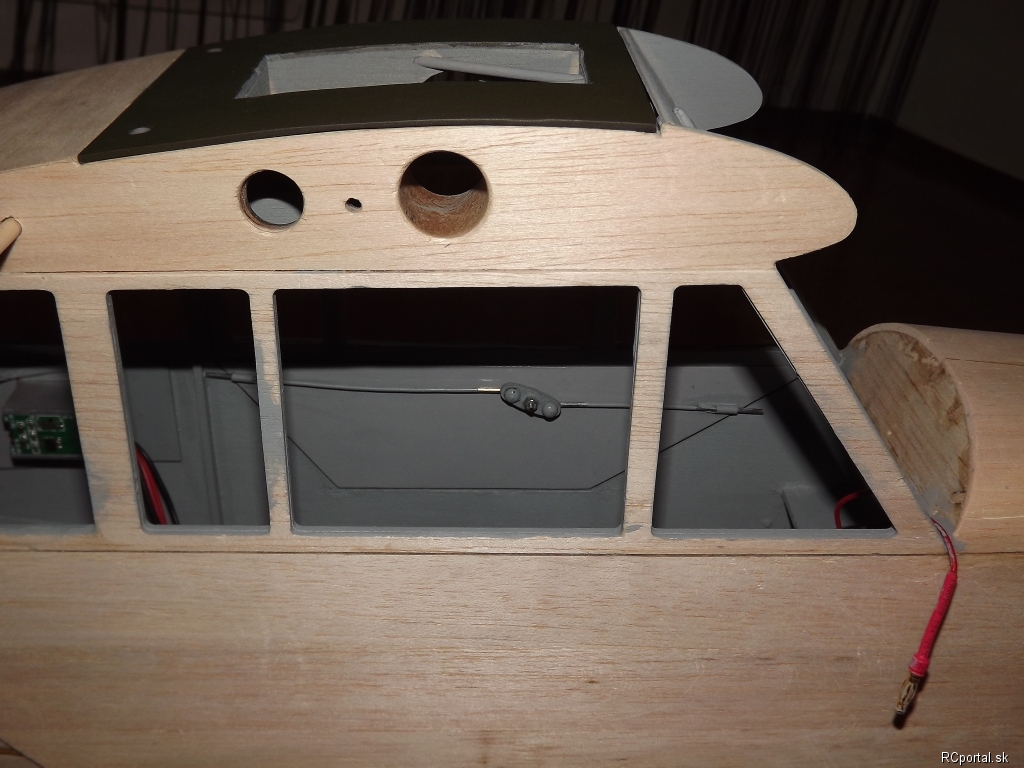

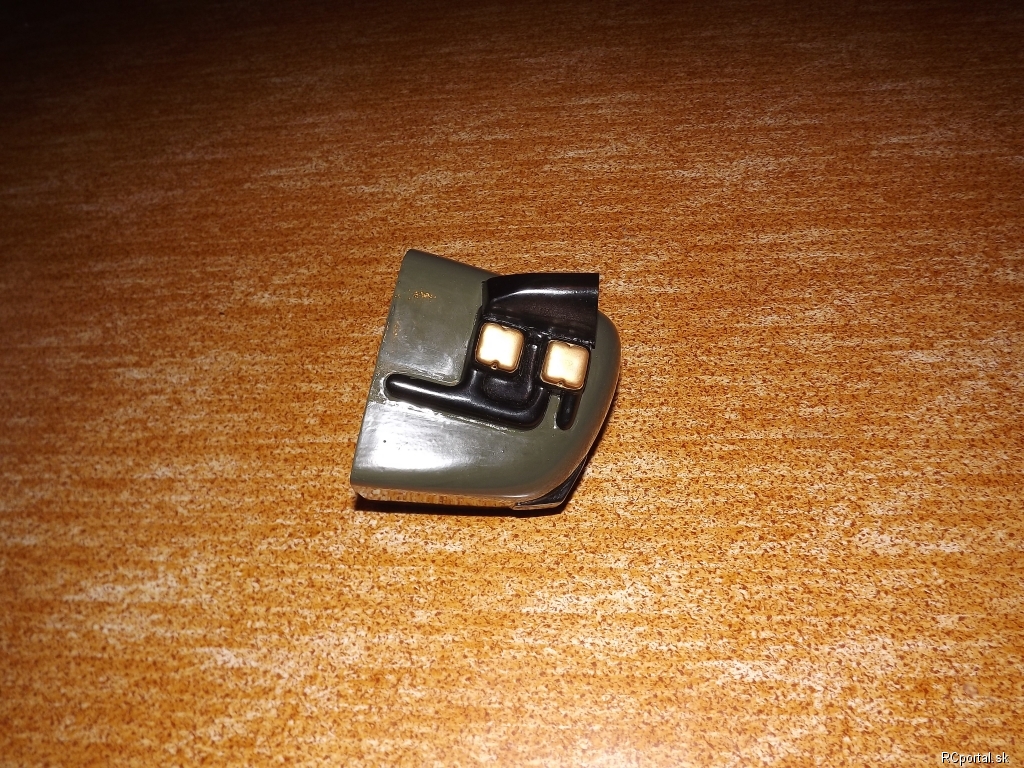

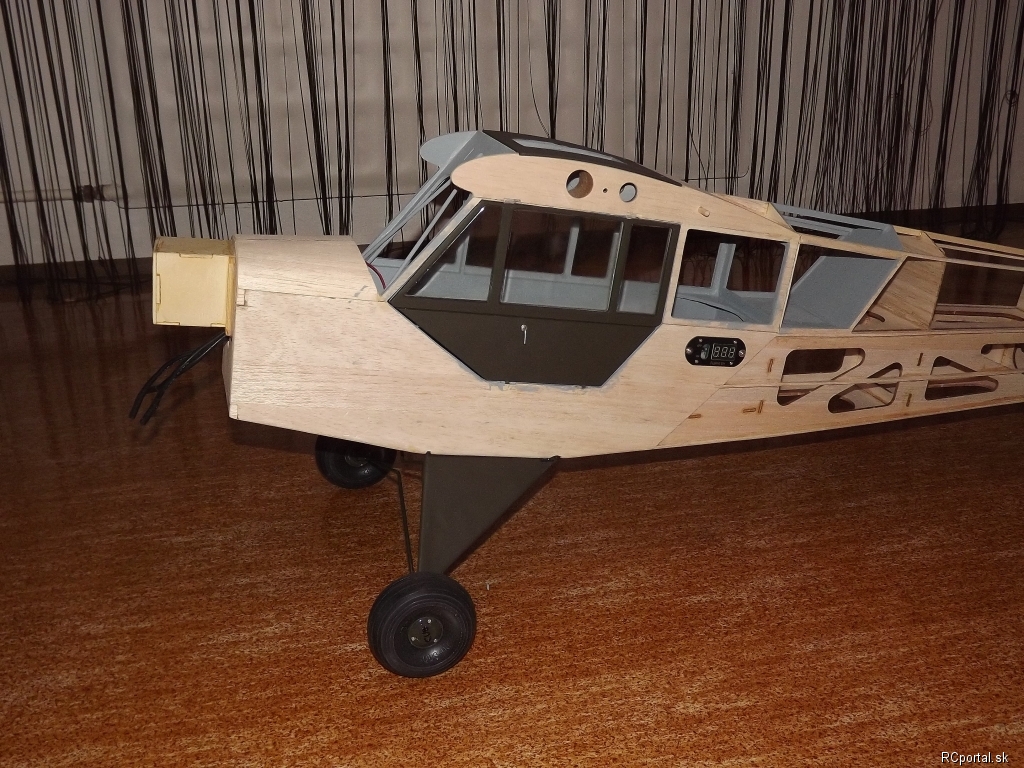

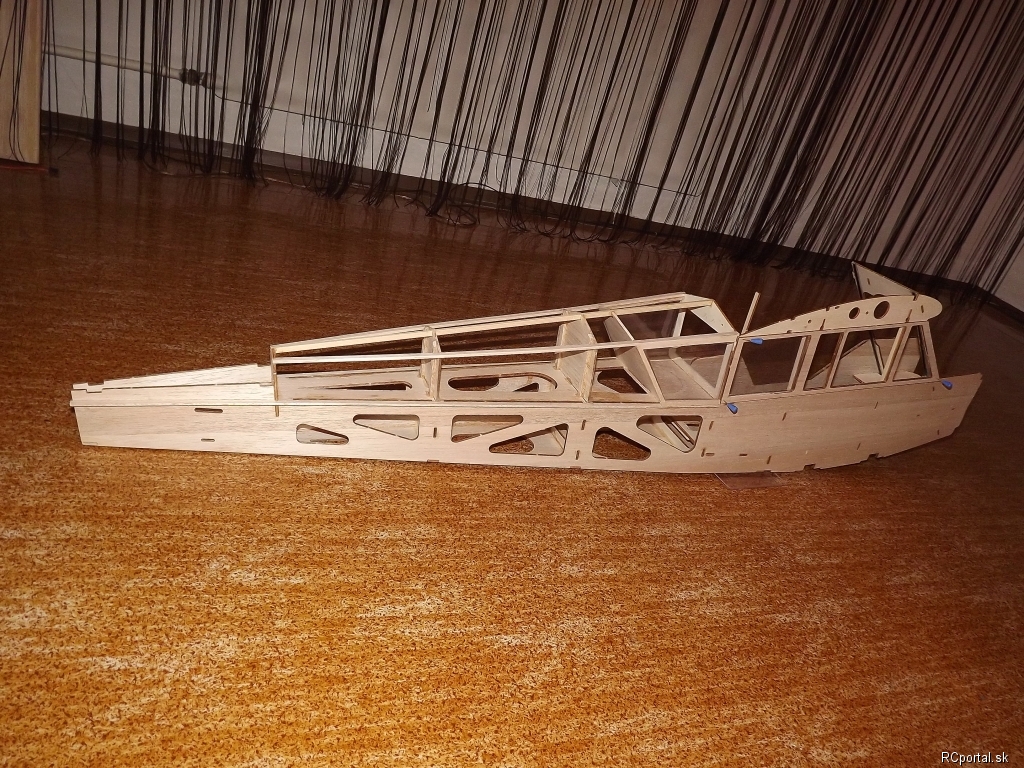

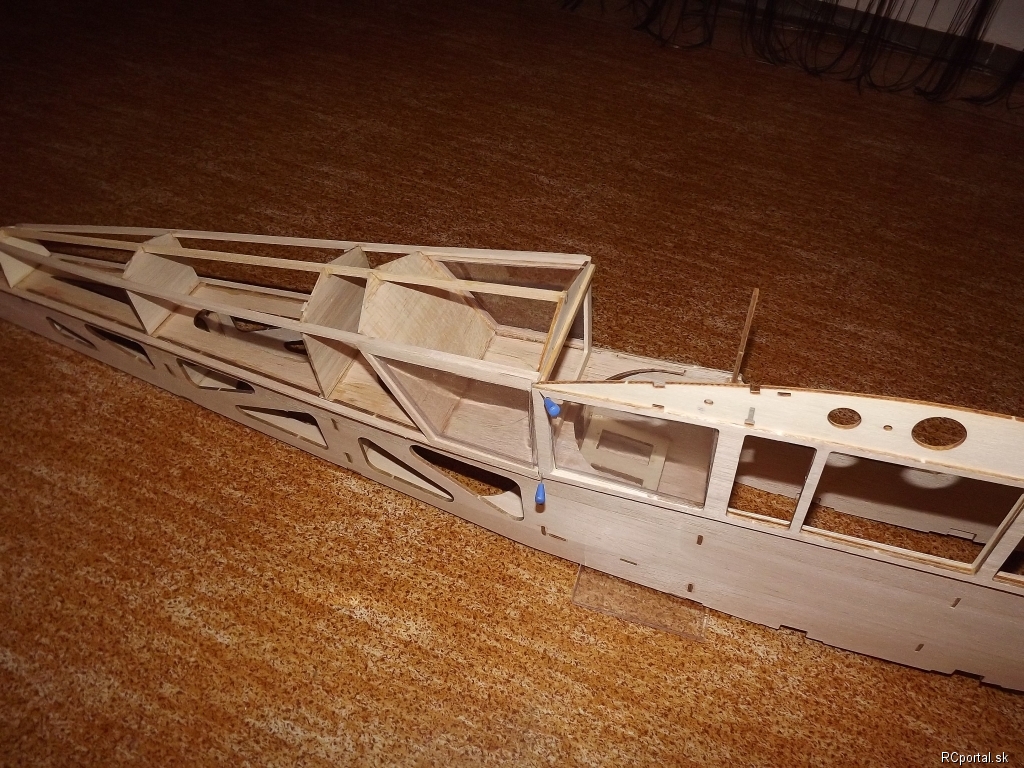

No a takto vyzerá trup s okienkami doplnil som jednu prepážku a okolo nej som dal balzoví hranol 5x5 na spevnenie:


Taktiež som si dal spraviť už aj samolepky na krídla aj smerovku :

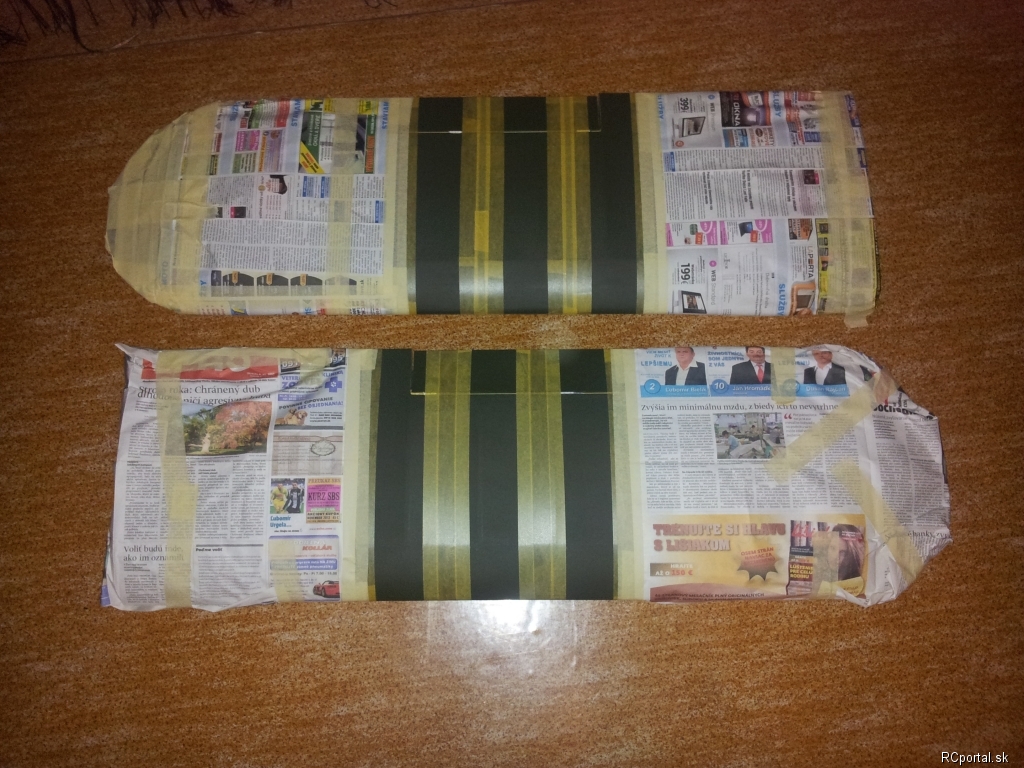

Krídla som už pokryl a trochu zamakal na trupe:

Samolepka je len položená, najprv musím maľovať biele pásy .

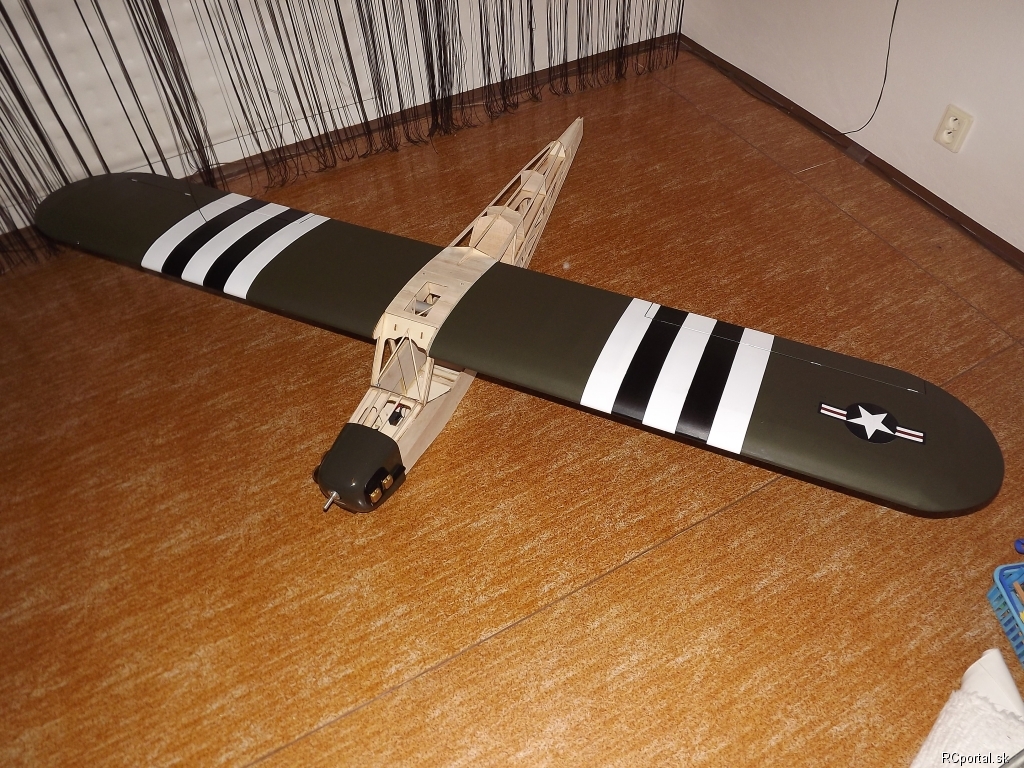

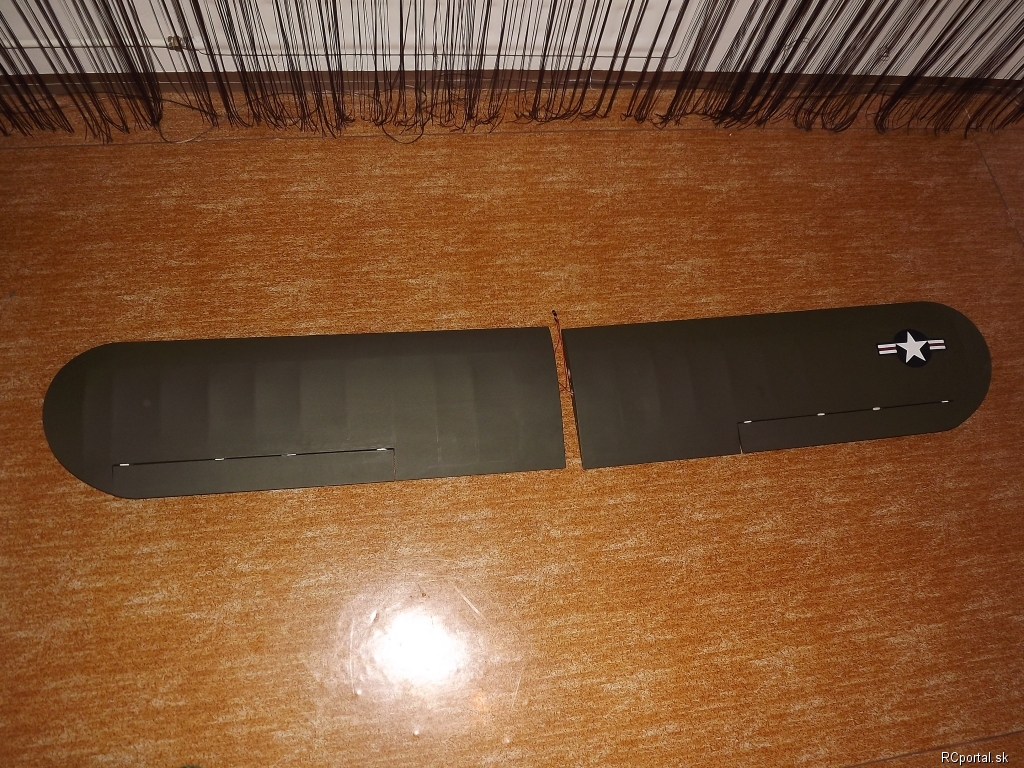

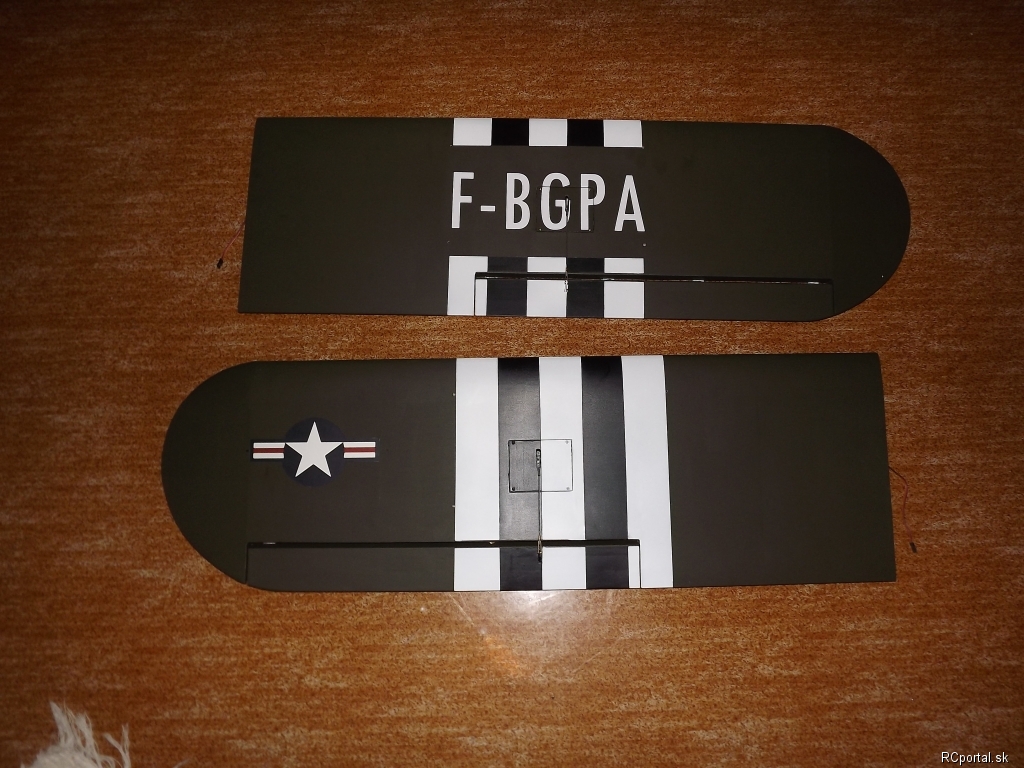

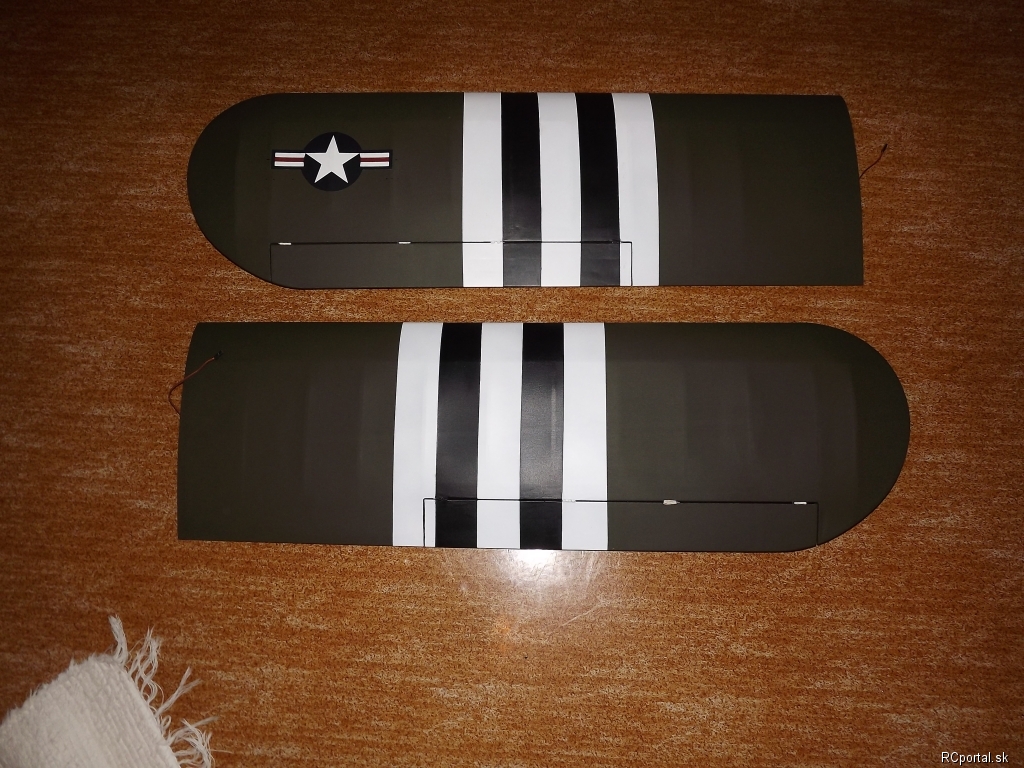

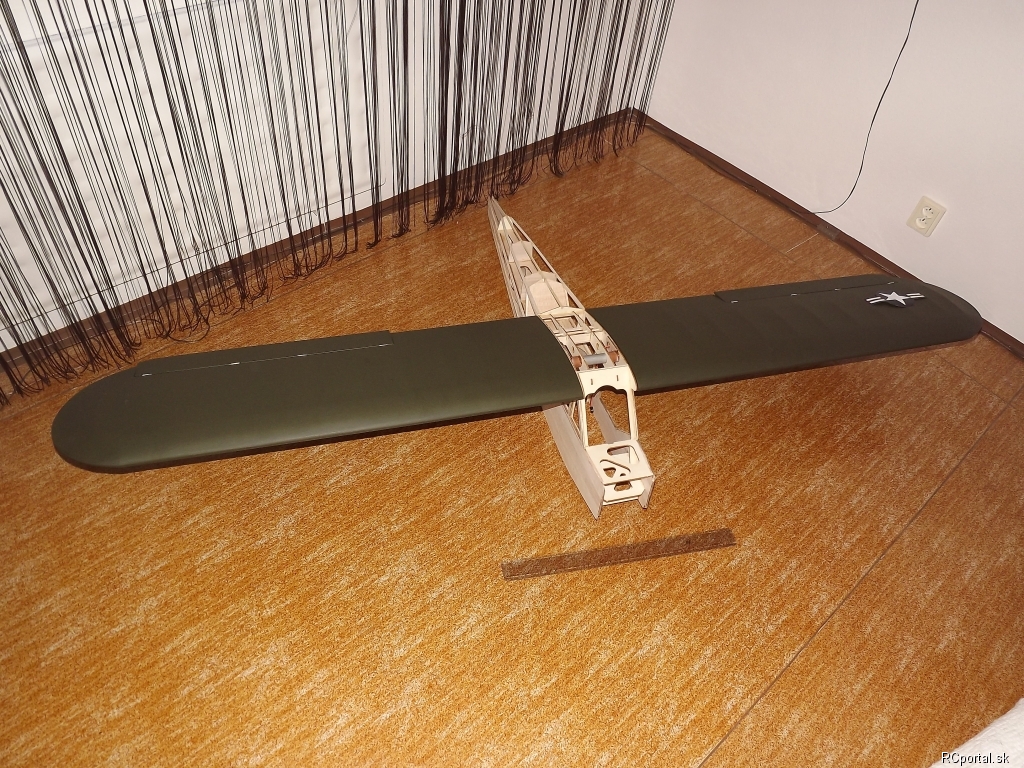

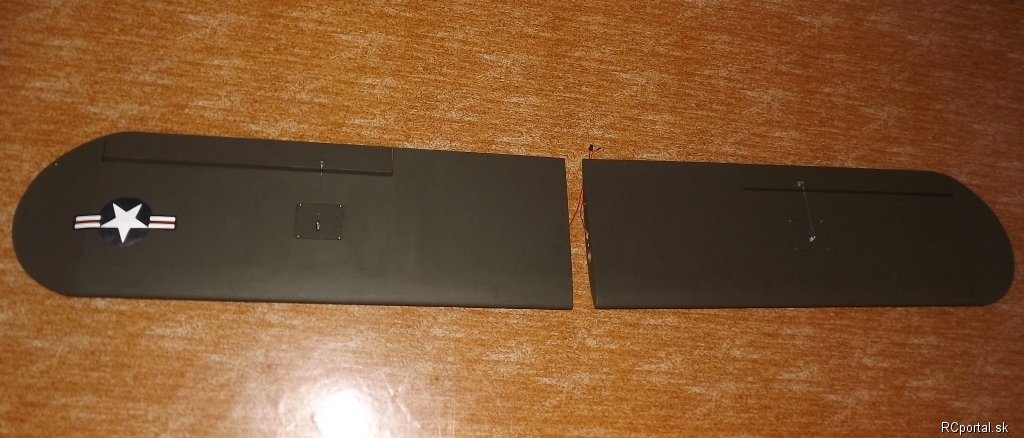

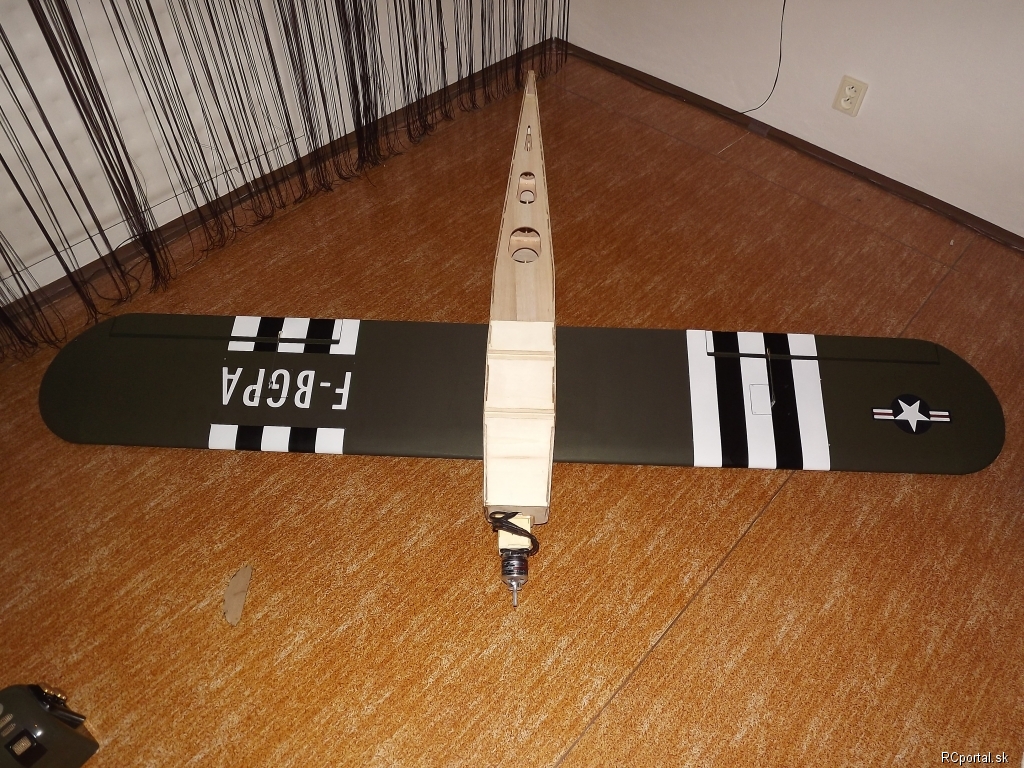

Krídla sú už hotové a namaľované aj so samolepkami :

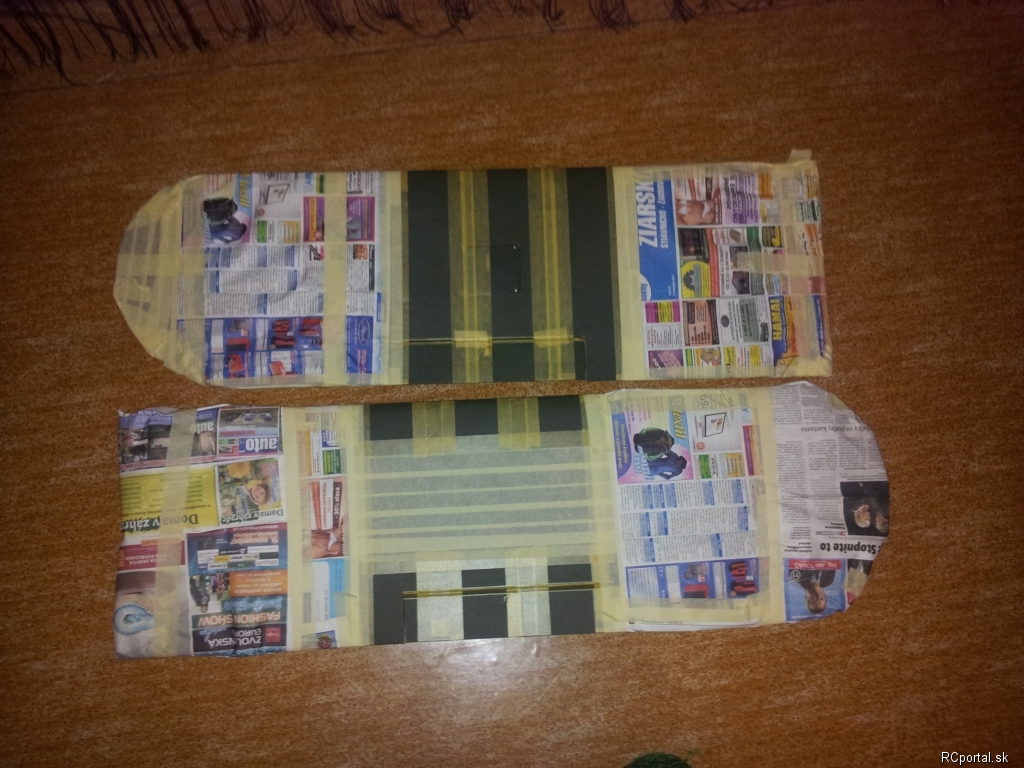

ako kryciu pásku som použil tieto :
http://www.banggood.com/Wholesale-Spray-Paint-Color-Separation-Masking-Tape-4-Pieces-For-RC-Airplane-Model-p-51913.html
sú dobré pekne držia a celkom dobre idú aj strhnúť, tu v SR sú inak riadne drahé, a sú to rovnaké ako v HK
http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=27957
a spreje som použil bieli je HappyColor a čierny je RC Styro na EPP

Zase som trochu pokročil s drobnými prácami, ktoré sa začali ťahať :

Uchytenie a umiestnenie regulátora

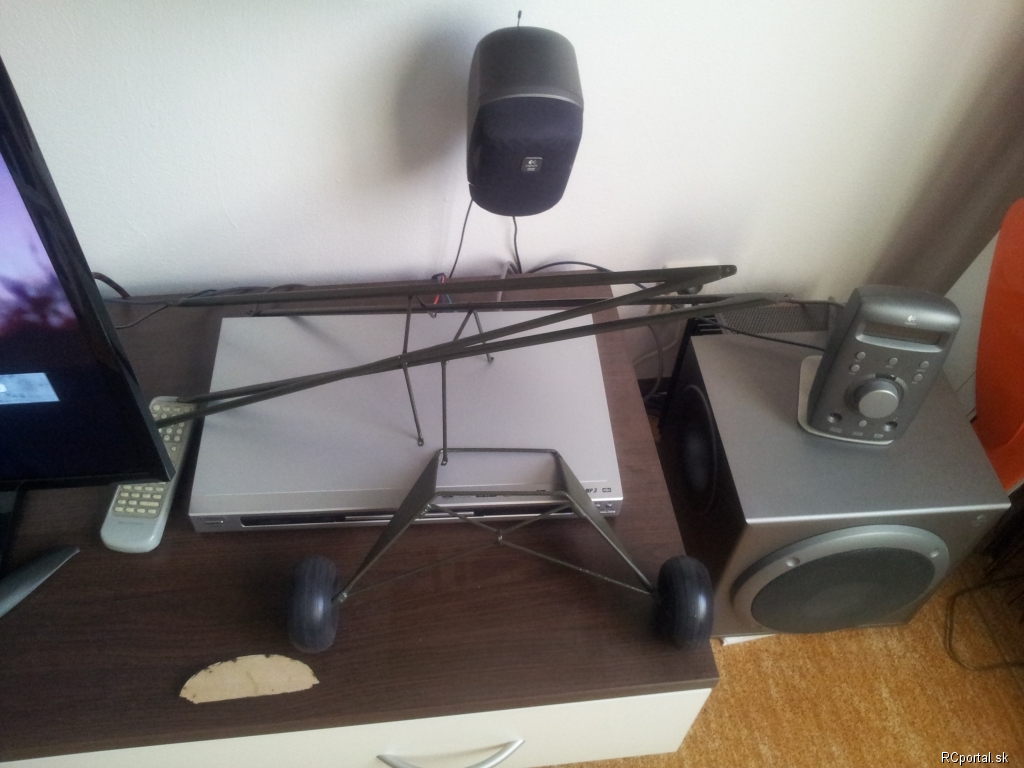

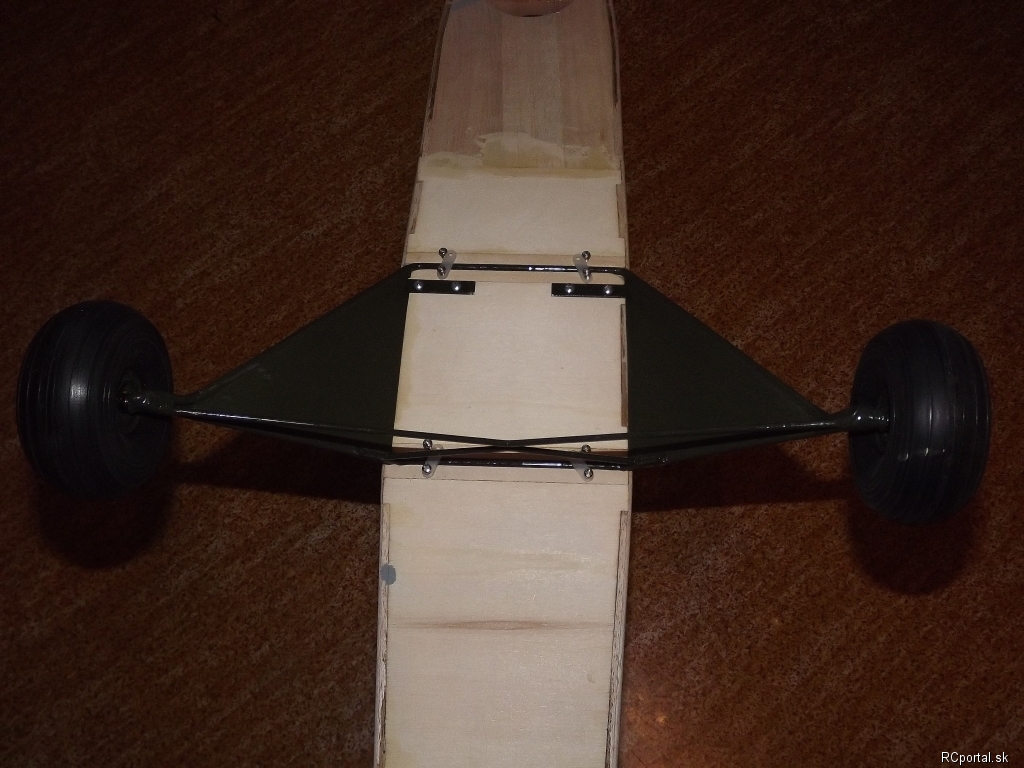

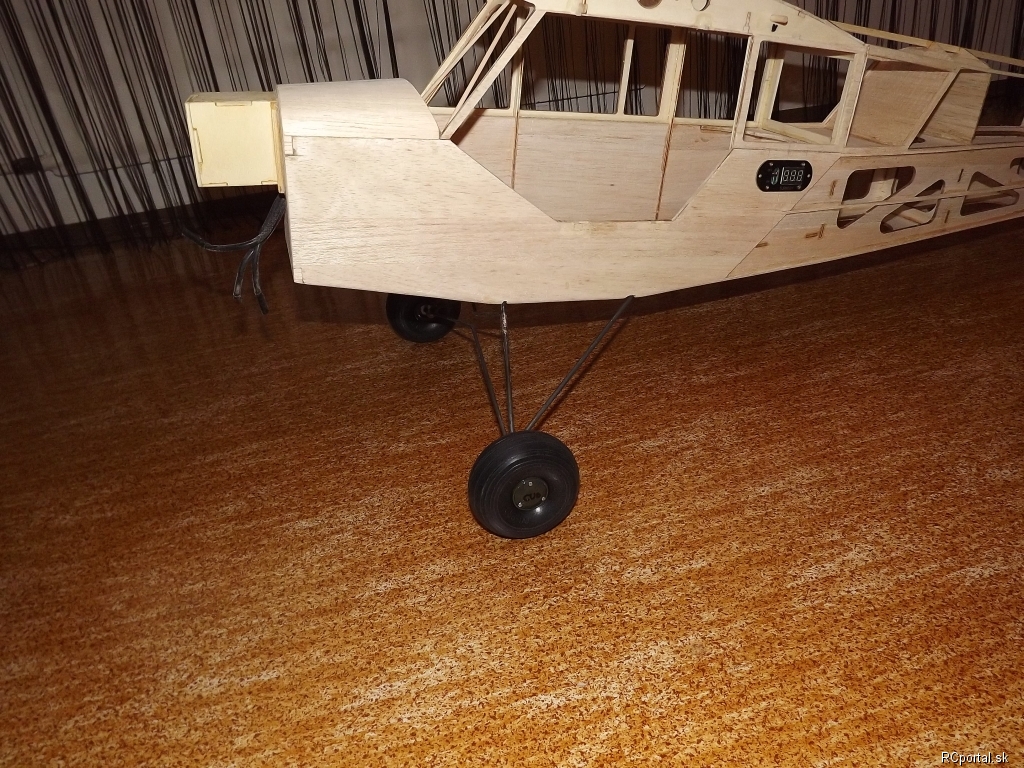

Podvozok som pájkoval nad sporákoma s HCL-kou a omotal som ho lankovými medenými drôtikmi, pričom výplň podvozku som spravil zo 4 mm balzi a olaminoval laminátovacou sadou na auta a tvrdnutie som podporil pečením v rúre na 100 stupňov, trochu obrúsil a poťiahol fóliou aj z vnútra a aj z vonku :

Cumák lietadla som lepil sekunďákom a už som nemal a ani nezohnal aktivátor tak som sa trápil bez neho ....

Vyvŕtane hliníkove nádstavce na nosníky:

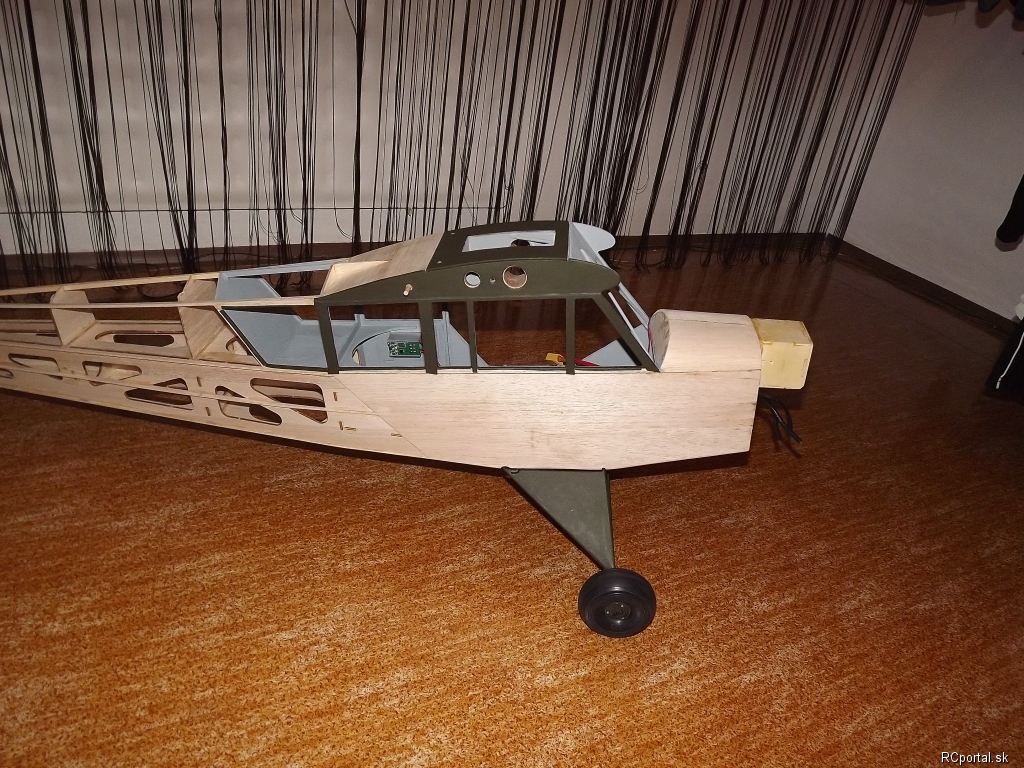

Už som spravil aj dvierka a vnútro lietadla dom namaľoval na šedo, pričom som ešte potiahol 1mm balzou časť na umiestnenie krídla na trupe.

Stavba pomaly napreduje :

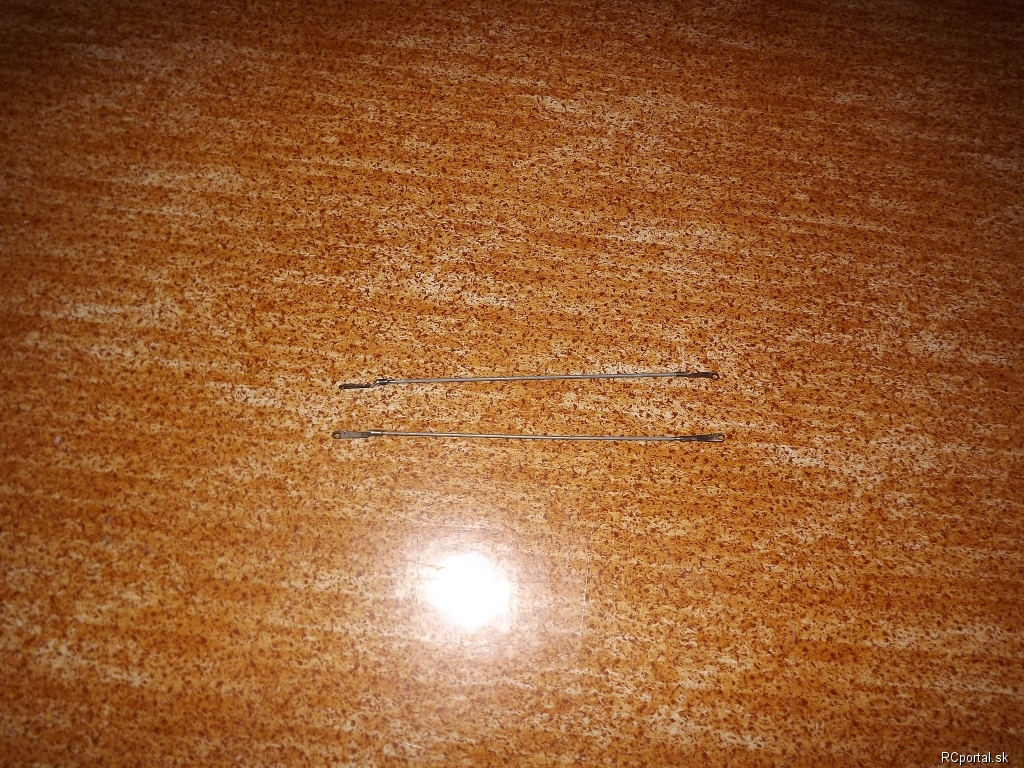

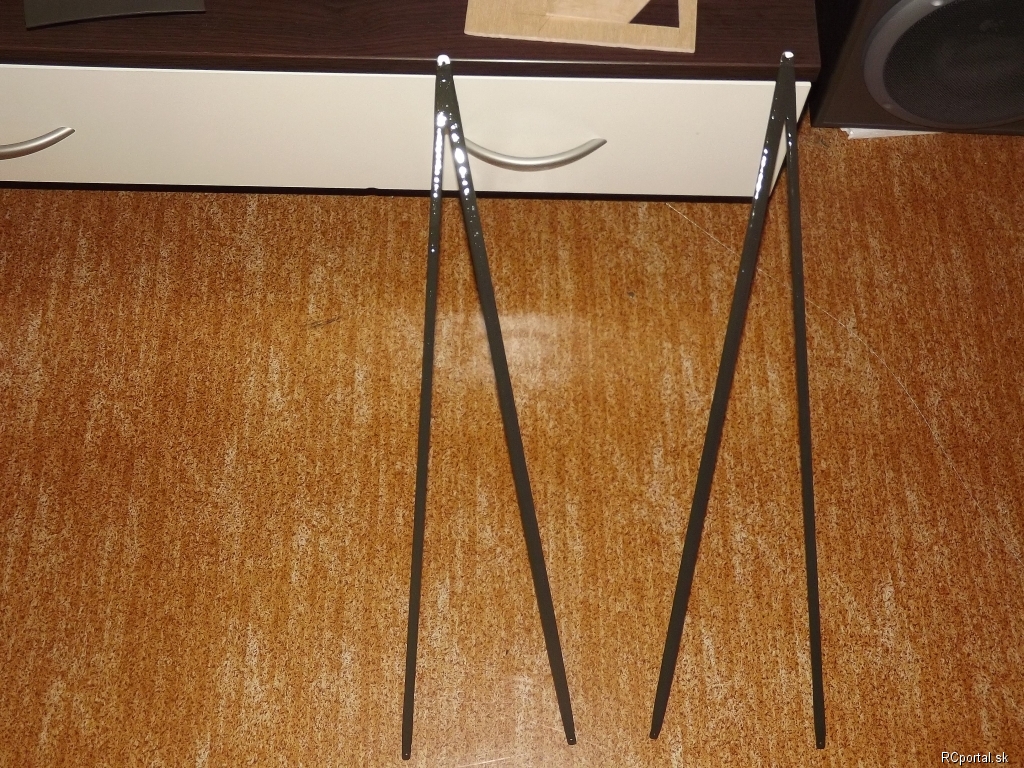

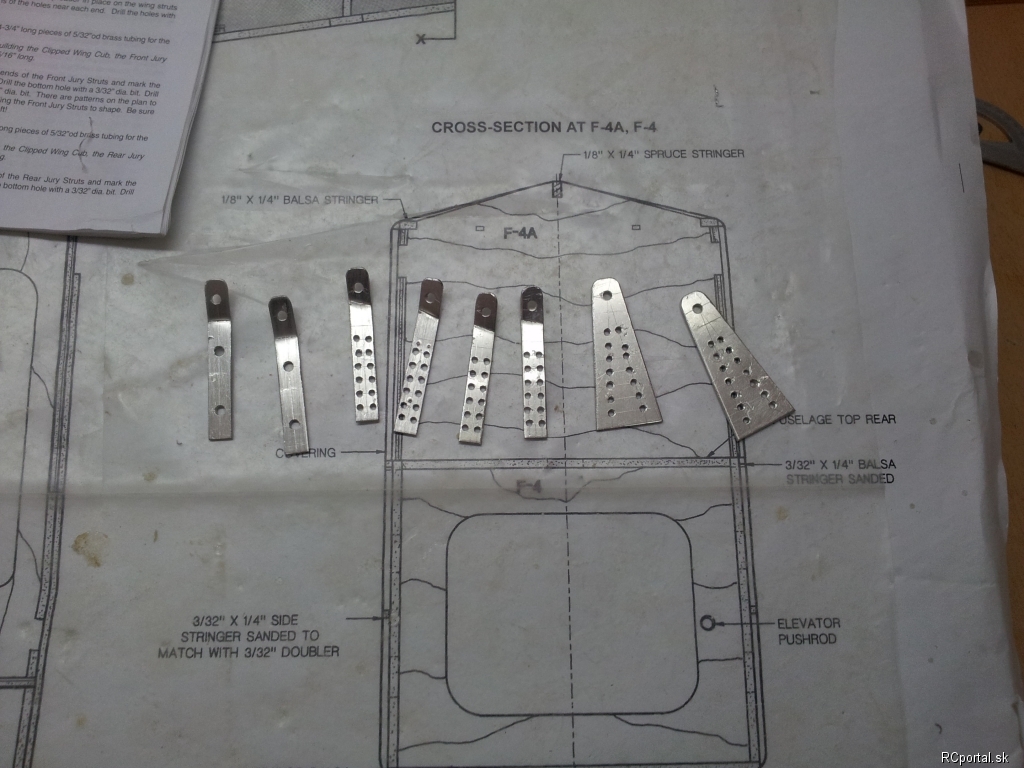

-už som spravil vzpery na krídla presne ta ako ej to - konce rozpílene a do nich vložené predohýbané hliníkové úchyty a zalepené 5 min epoxidom, pričom ako prvý som robil ten čo ide k trupu a následne po prirovnaní na zloženom lietadle som zalepil aj tie krídlové, následne som ich nalakoval ale rozriedený laminátovacím epoxidom. lebo som ich namaľoval acetónovou farbou ta aby mi povrch nenaleptalo,

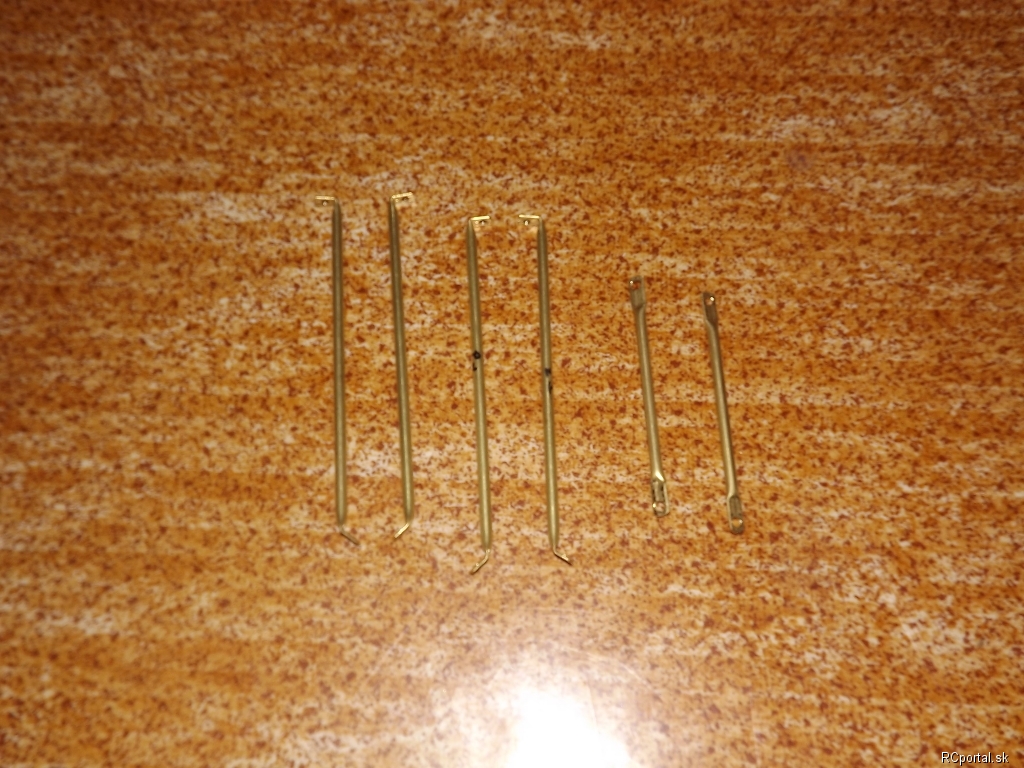

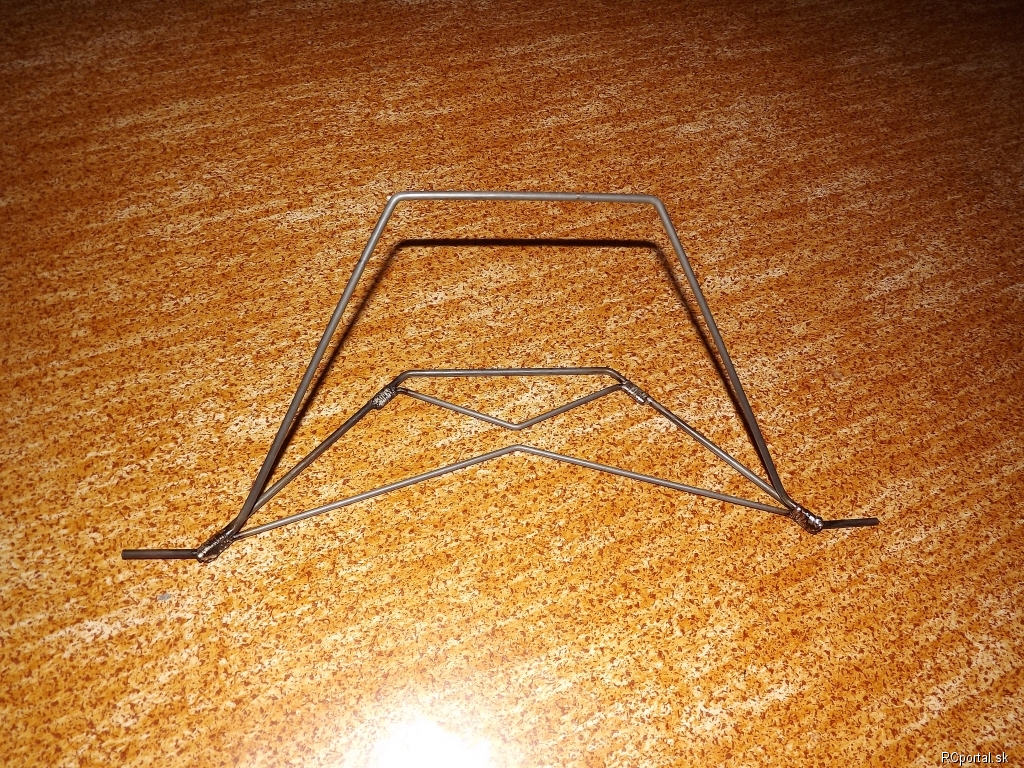

-spravil som aj mosadzné vzpery, najprv presne podla plánu ale boli cca o 4-5 mm dlhšie, ako bolo treba tak som ich musel prerobiť podľa potrieb lietadla, a ešte som na nich zospájkoval kĺb pri krídle,

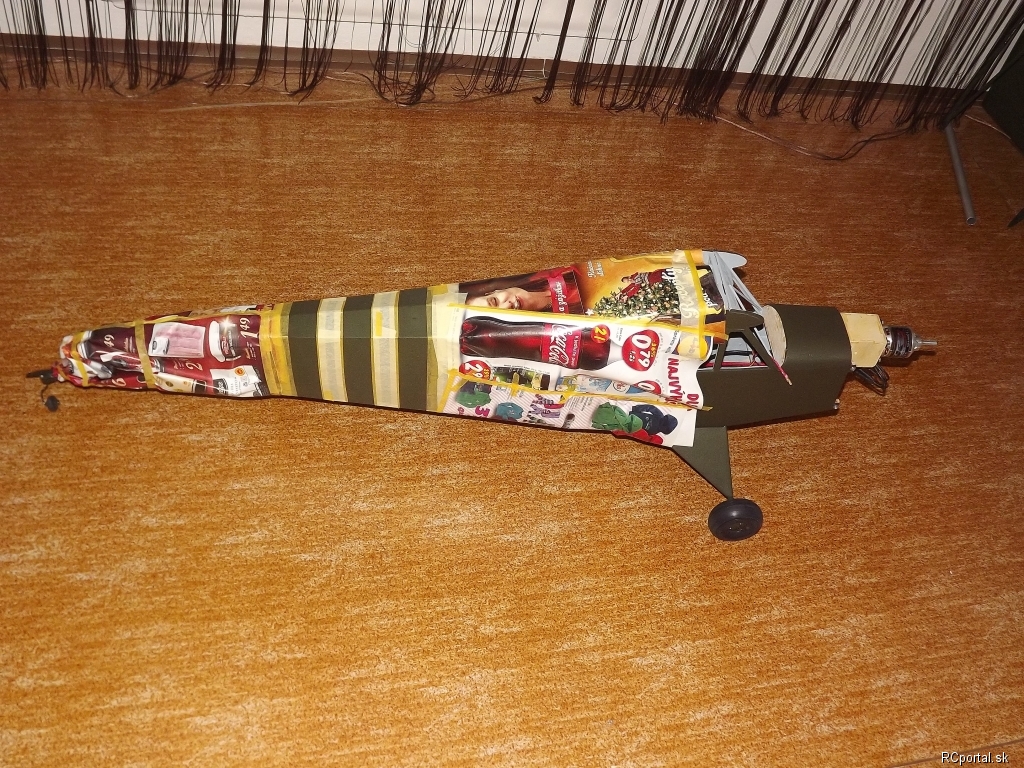

-potiahol som trup a zatiaľ namaľoval biele pásy,

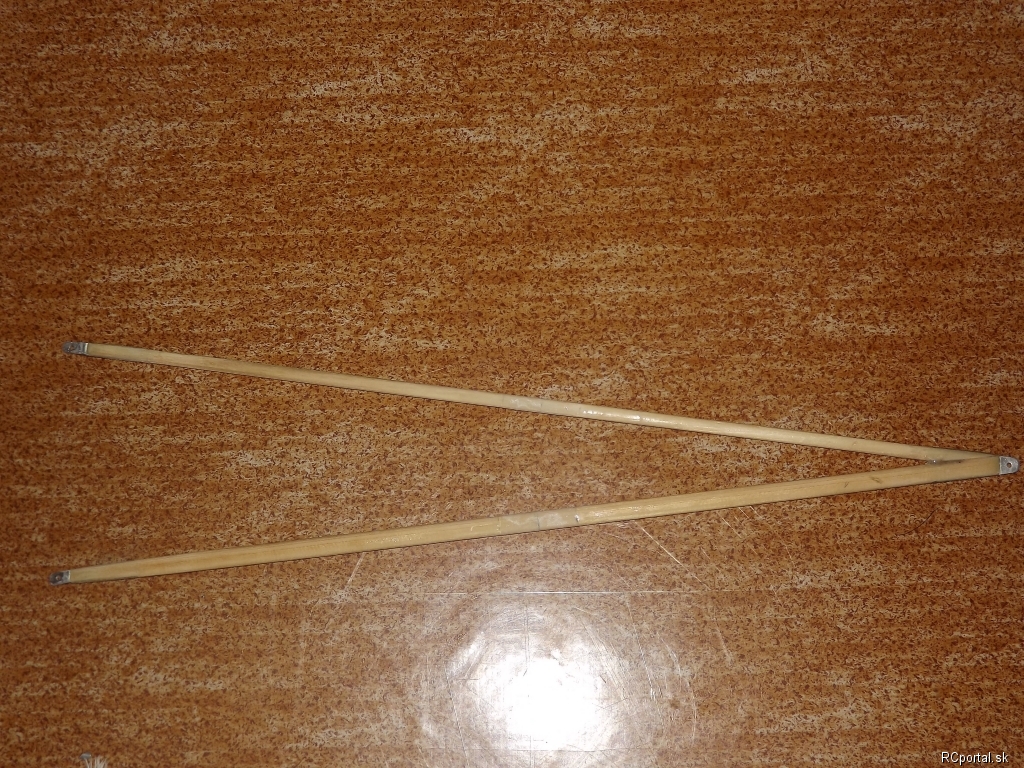

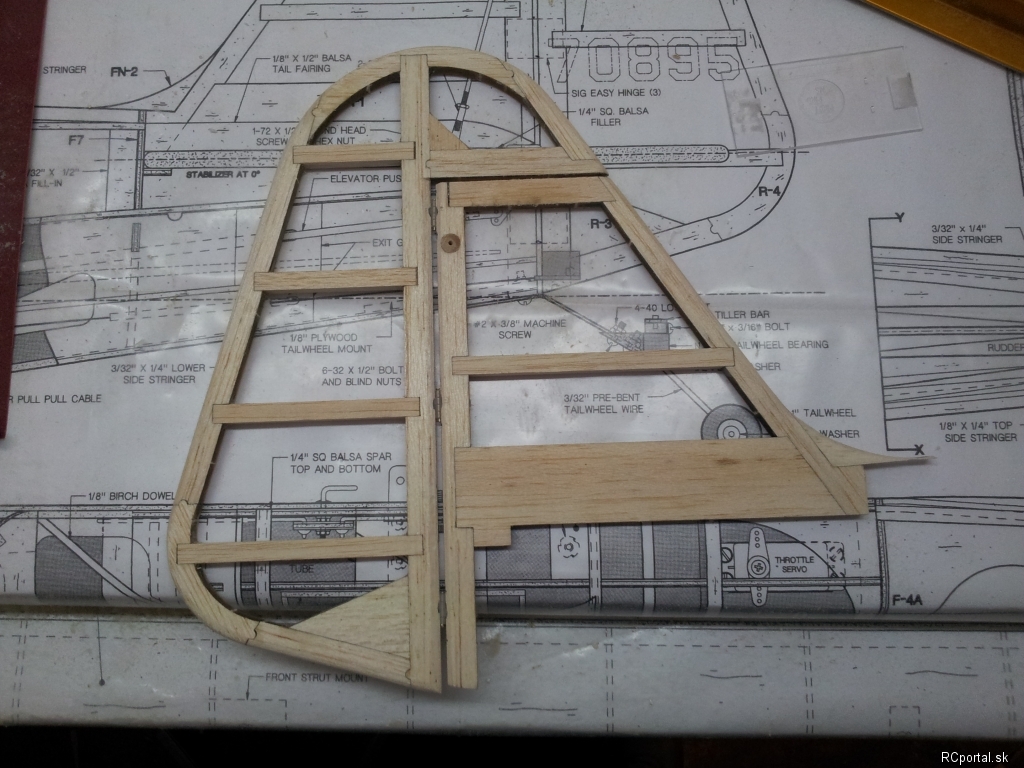

-taktiež som spravil a namaľoval vzpery na smerovku a výškovku, ale smerovka ešte zalepená nieje
( ale ako, že zväčšovať tie dierky na vidličkách z 1 mm na 3 mm skoro ma praslo o zem, tvrdé ako sklo - vrták zaiskril a pritavil sa na ňu, šedá brúska zodratá po osku, červenú vytavilo a vyleštilo aspoň, že tam mám v sade aj trochu diamantových - ach som sa dotrápil )

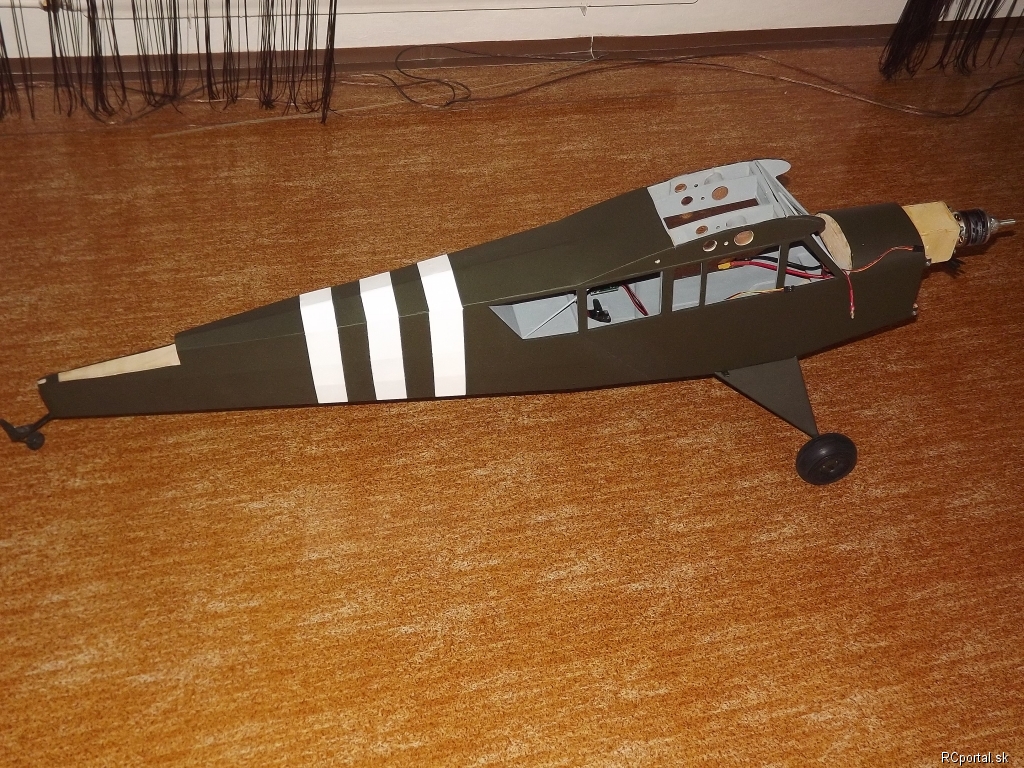

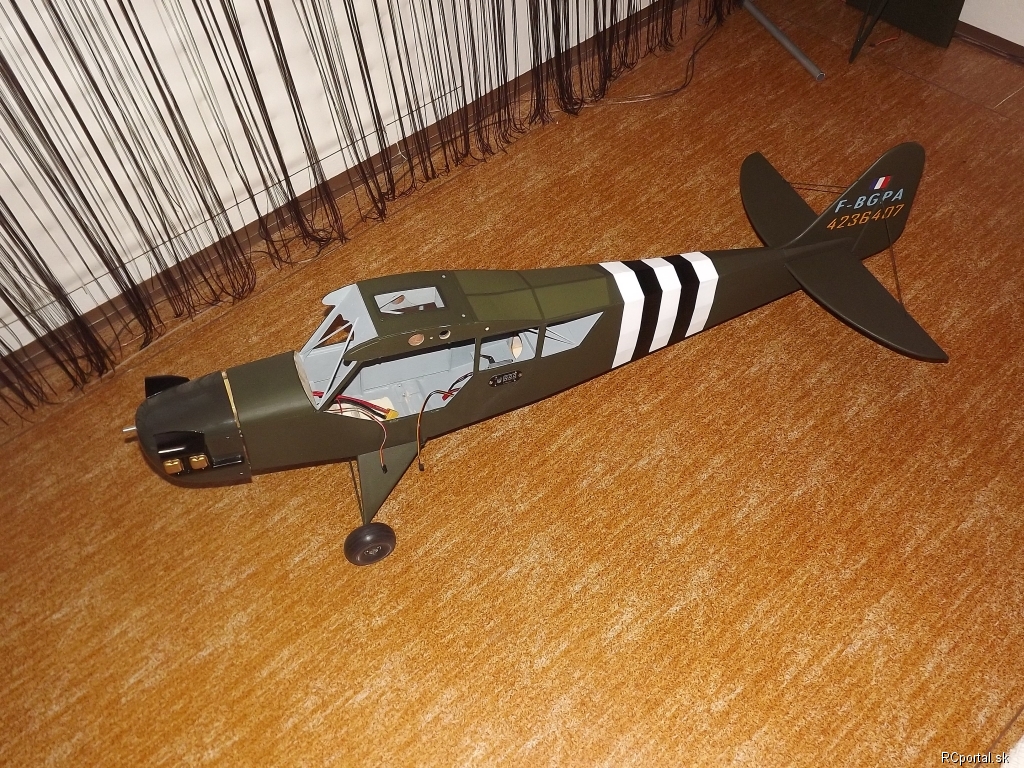

Nastriekané pásy aj s imitáciou okienok na vrchu trupu :

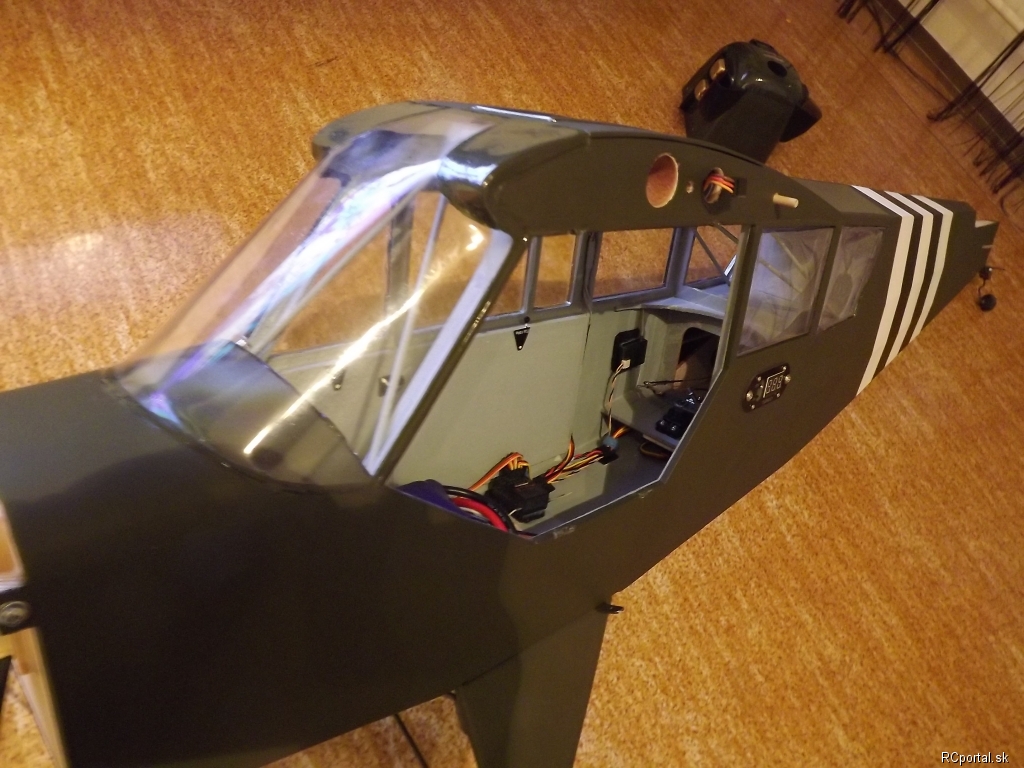

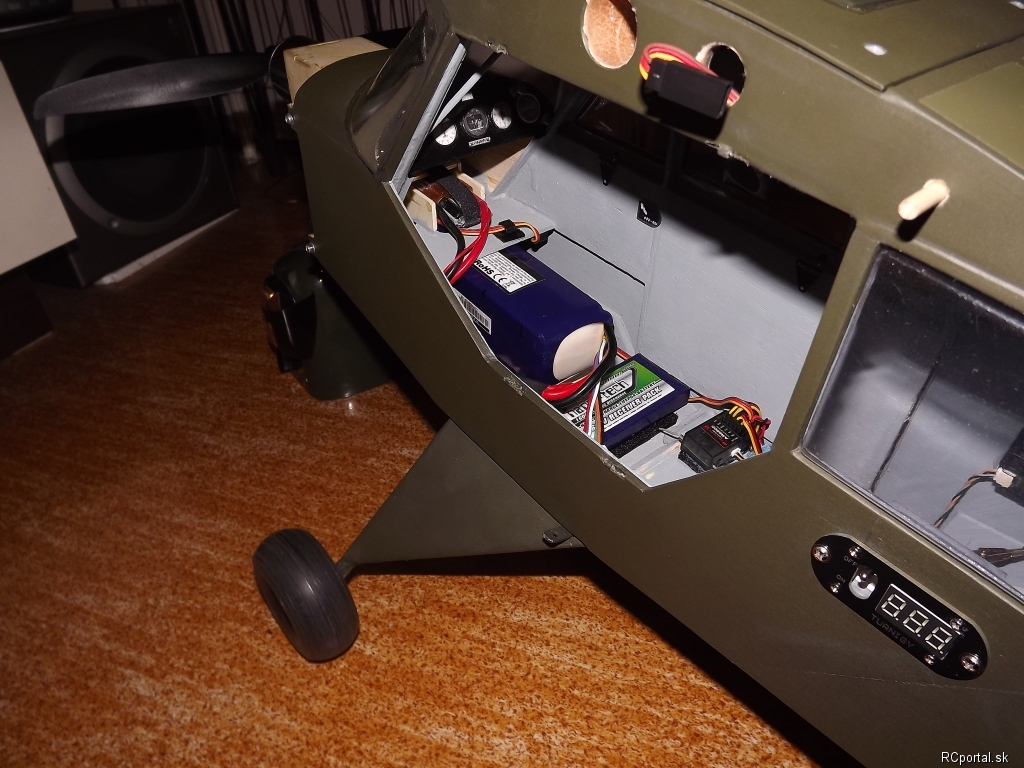

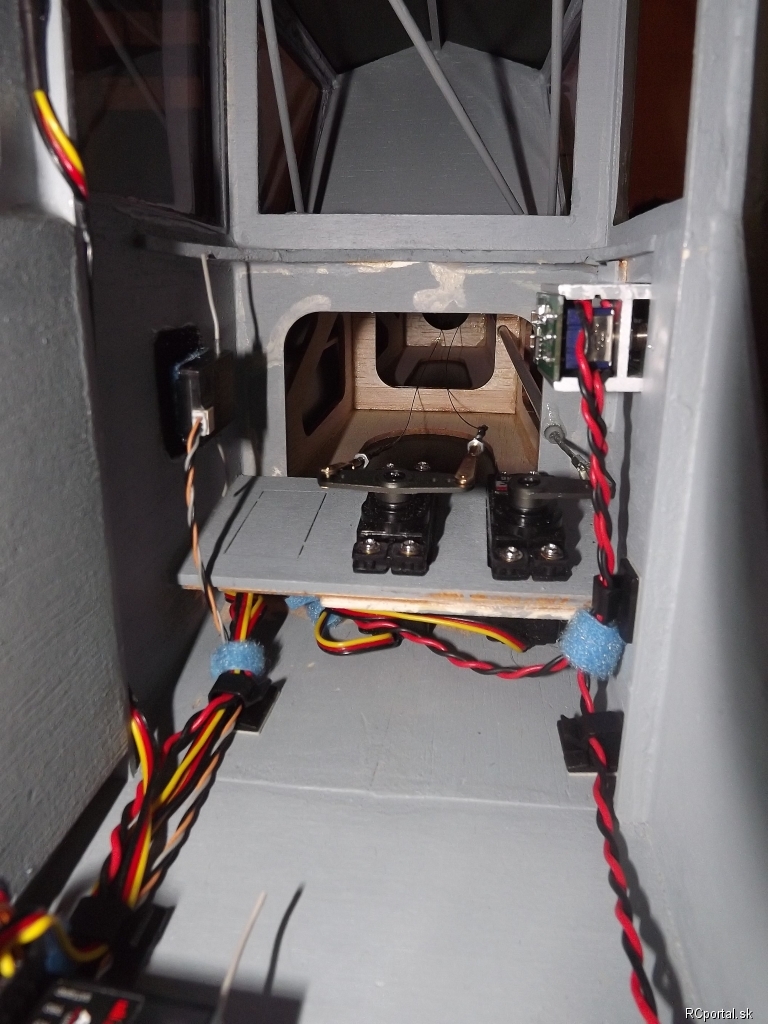

Umiestnená a oživená elektronika, nalepené všetky okienka a odskúšaný odber s vrtuľou 14x8 ktorý je pri plnom plyne na zemi 36A celkom dobre skúsime 15x8 ( ale nemám ju musím objednať ) a zatiaľ váha je 4.150 g

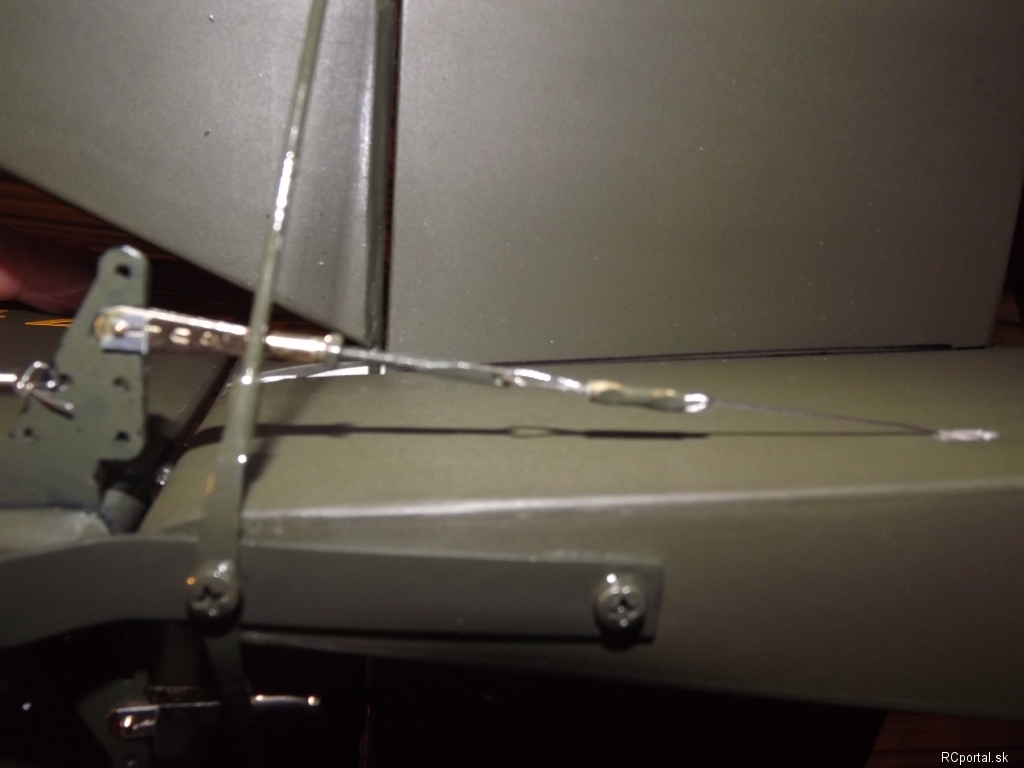

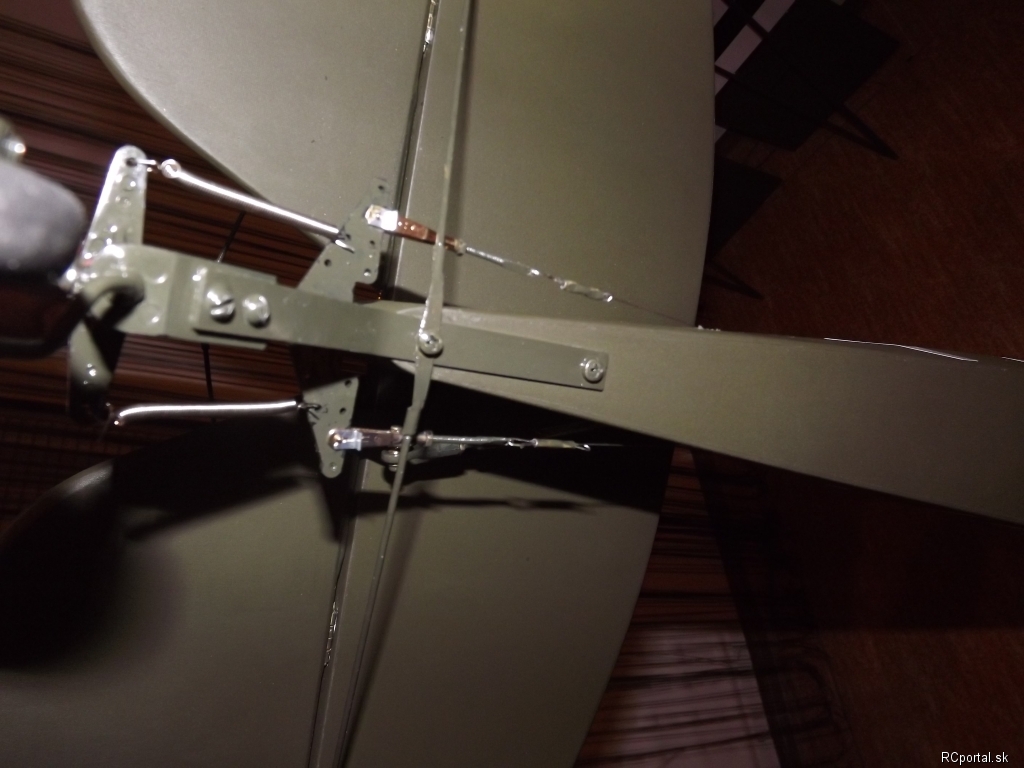

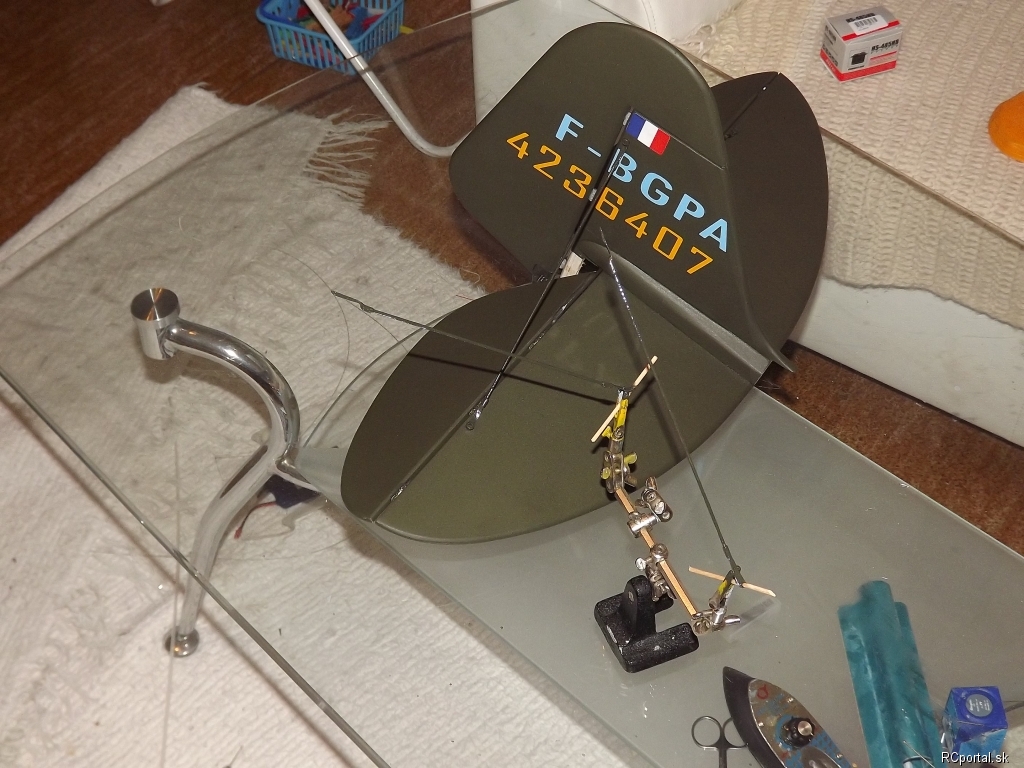

Ku stavbe som nevedel ako ukončiť lanka pri smerovke tak by sa mi dali dobre napínať a nadstavovať aj z vnútra a tak isto aj zvonku, preto som zopakoval nastavovaciu skrutku z vnútra tak som si ju vyrobil, na tyčku tiahla som narezal závit a následne spodok vyklepal a navŕtal dierku avšak som tú tyčku musel popustiť ( rozožeraviť a následne na vzduchu vyhladnúť ) lebo inak sa nedalo robiť nič a pri klepaní sa to rozsýpalo, pričom lanko som zaistil Al trúbkou

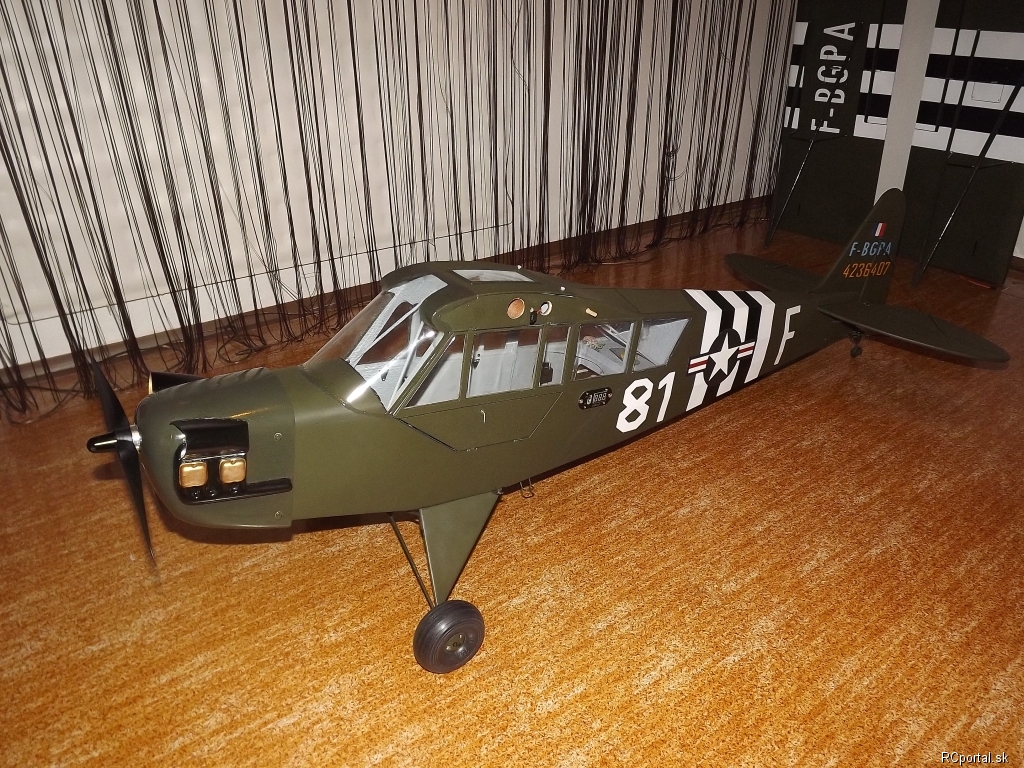

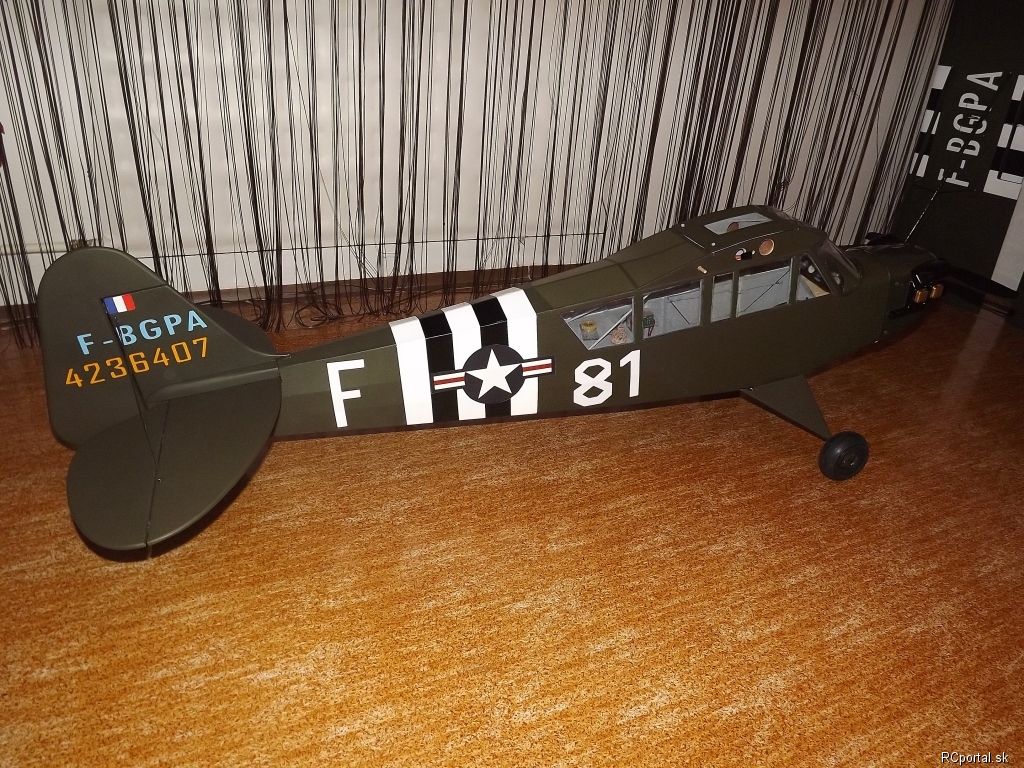

Takže stavba ukončené 7.1.2014 už aj s nalepenými samolepkami

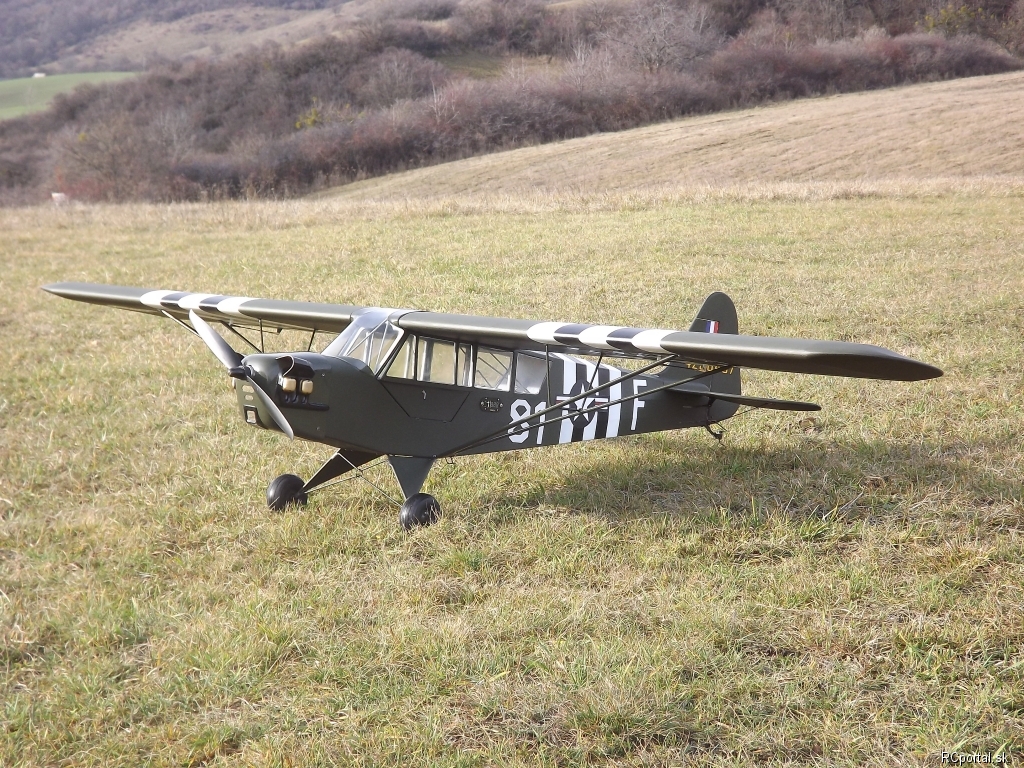

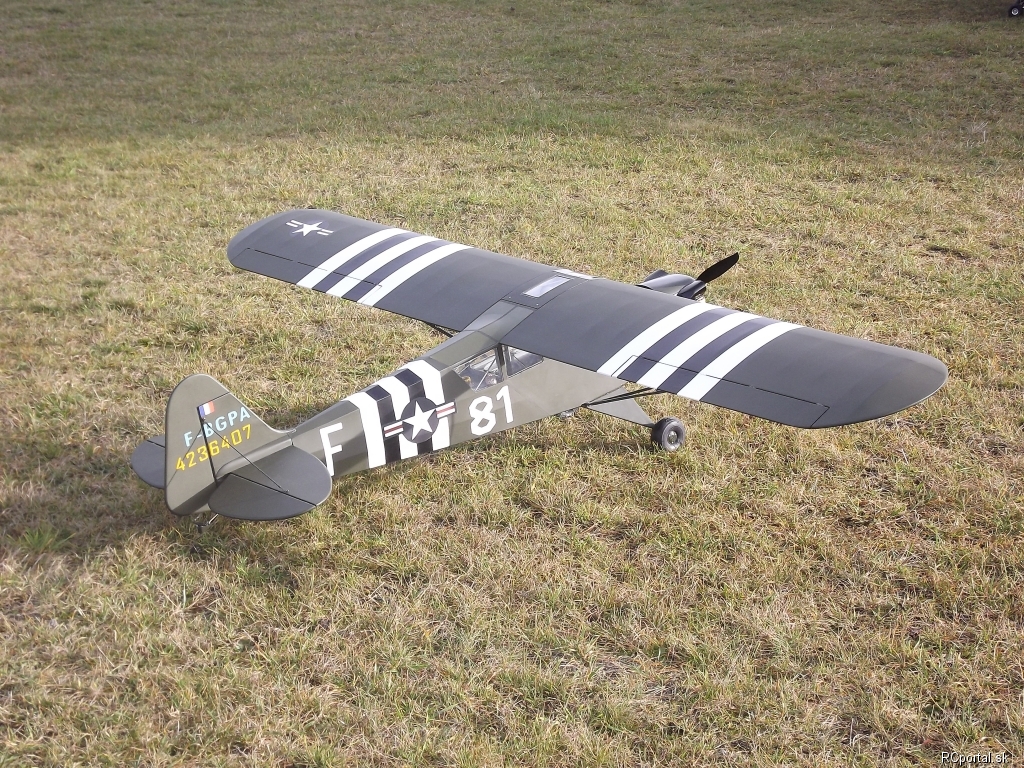

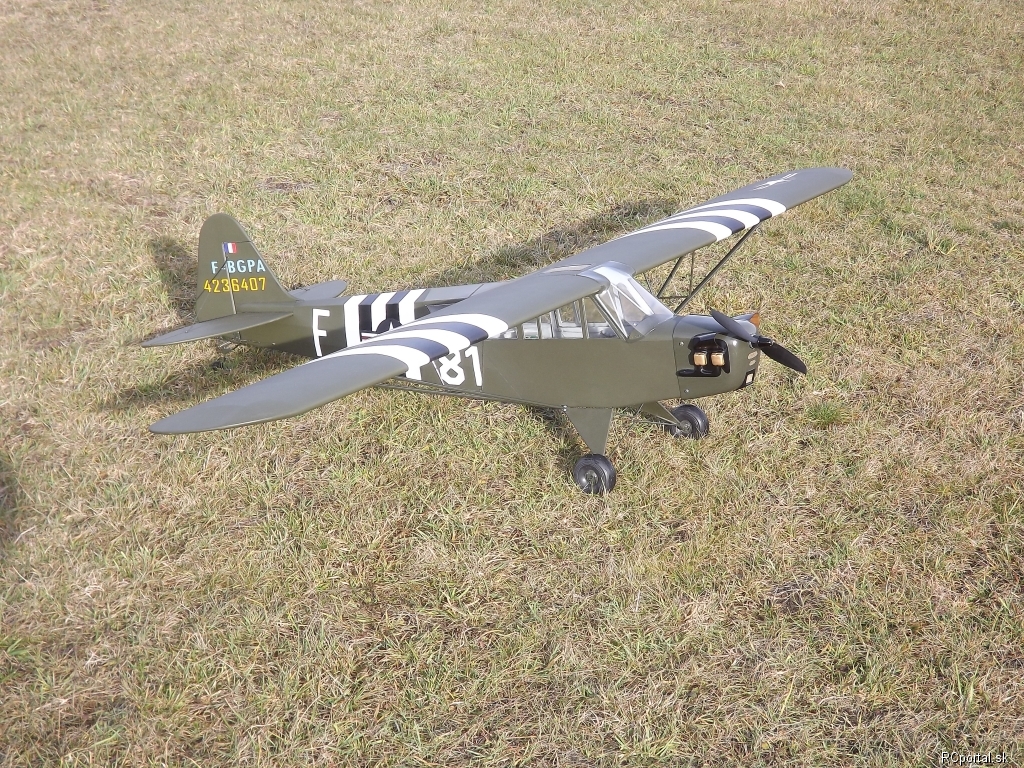

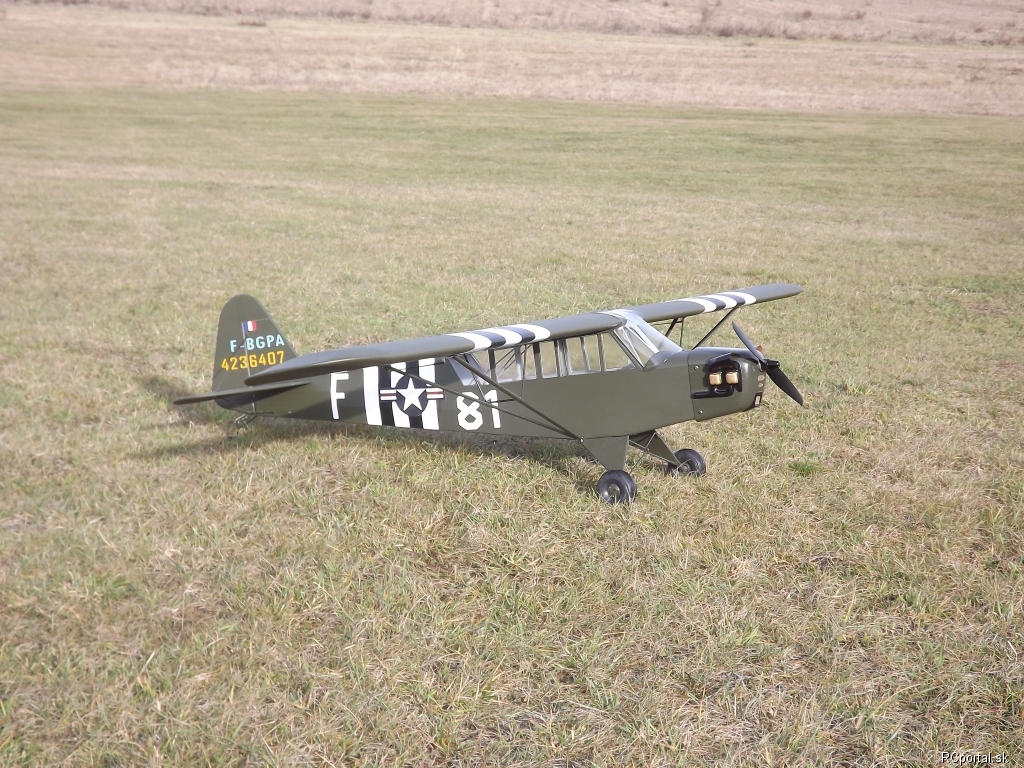

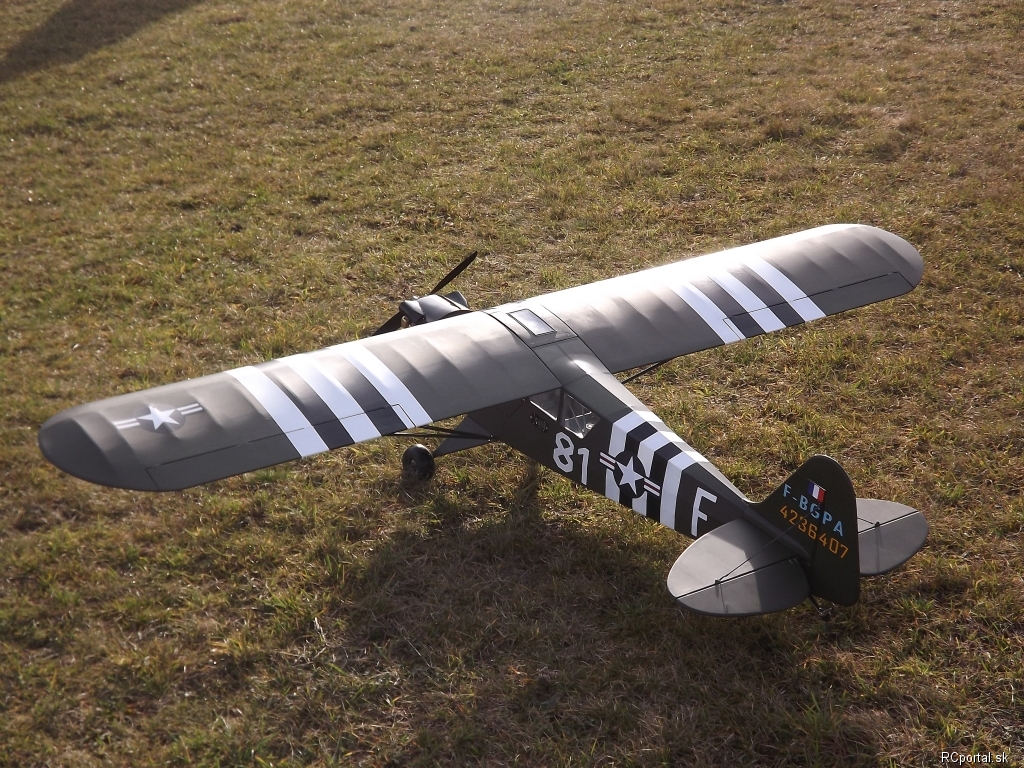

Takže dnes tj. 11.1.2014 som vytiahol Pipra von a po niekoľkých 2x jazdách po zemi sa zadaril aj zálet resp. jeden let...


No a tu je video zo záletu :

odkaz na Youtube

1 2 3
Autor Správa
DaggyMAC
team RCPortál

Príspevkov: 1735

Moje modely
Poslať správu
Správa zaslaná: 1. 12. 2013 o 21:32 | odkaz na príspevok
Ahoj, postupujes velmi pekne, budes na neho pysny. Som zvedavy na vyslednu vahu, mam v podobnej velkosti Pipera so stvortaktom 15ccm a trosku ho odlahcujem, tak zvazujem 10ccm co je o 200g lahsi. Inak, preco mas dvere na opacnej strane?
Bydlisko: PB ( 38 rokov )
RaikoAl
modelár

Príspevkov: 606

Moje modely
Poslať správu
Správa zaslaná: 1. 12. 2013 o 22:03 | odkaz na príspevok
Už som čakal kedy sa to niekto opýta , ale je to spôsobené kvôli miestu v mojej dielne (pivnica ), aby som sa s ním vopchal na stôl nakoľko tam mám taký výklenok ktorý akutra dobre zavádza ale na opačnú stranu sa mi dá využiť ako mesto na prácu .... mmm... som sa inak krvavo rozhodoval ... aj kúsok panelu odletel ...
tak preto ach... ne proste je to pre ľavákov ...

PS krídla majú váhu 1000g a trup tak, ako je váži tiež kolo1 kila, ale na fóre je tu jeden obdobný a ten má až 4,7 kg https://www.rcportal.sk/piper-j-3-cub-15-elektro-vlecna-am633 a ja mám menší motor aj baterku ... tak som aj ja zvedaví
Bydlisko: Banská Štiavnica ( 51 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1735

Moje modely
Poslať správu
Správa zaslaná: 2. 12. 2013 o 07:46 | odkaz na príspevok
Nemyslel som to zle to s tými dverami, len ma to zaujímalo. Napr. nový Carbon Cub má dvere na oboch stranách. Som zvedavý ako to bude vyzerať s tými oknami, pekne si sa na tom pohral, len škoda tých horných okien. To by chcelo pozváranú konštrukciu alebo niečo z uhlíka. Budeš dávať spojku krídel celú (cez horné okno), alebo bude ako v návode z dvoch polovíc so zachovaním okienka?
Bydlisko: PB ( 38 rokov )
RaikoAl
modelár

Príspevkov: 606

Moje modely
Poslať správu
Správa zaslaná: 2. 12. 2013 o 20:23 | odkaz na príspevok
aléé, ja sa nijako neurážam... či niečo podobné , proste s tými dverami sa mi inak nedalo lebo by som ho obúchal o steny, ešte viac ako teraz ...mmm...
Zmeny som na vrchnom okienku a na spojke nerobil je tak, ako na pôvodnom pláne.
Ostatné okná som nerobil, lebo som sa bál veľkého oslabenia konštrukcie a ani by som to nevedel spraviť tak aby som to nedokrvavil ... tak aspoň tie bočné aby to bolo trochu inak, a zhruba sa podobalo na L4A
Bydlisko: Banská Štiavnica ( 51 rokov )
RaikoAl
modelár

Príspevkov: 606

Moje modely
Poslať správu
Správa zaslaná: 26. 12. 2013 o 15:33 | odkaz na príspevok
Mal by som jednu otázku, kto by mi vedel pomôcť ?
jedná sa o to že som si kúpil fóliu na lietadlo 5 m a ešte som si dokúpil ďalšie 3 m ak by bolo málo v obchode tvrdili, že je to tá istá ale keď som to doniesol domov tak som zistil, že dokupovaná je odtieň svetlejšia a ide do žlta ale oratex sa v takejto nerobí a má len jeden odtieň ja to možné, aby to bol taký rozdiel alebo mi bol predaný iní matroš, dokonca keď som ju skúsil nažehľovať tak sa farebne ešte viac zmenila a išla do hneda ....
Bydlisko: Banská Štiavnica ( 51 rokov )
DaggyMAC
team RCPortál

Príspevkov: 1735

Moje modely
Poslať správu
Správa zaslaná: 27. 12. 2013 o 12:46 | odkaz na príspevok
Skus s tym zbehnut do obchodu a ukaz im foliu kupovanu predtym a teraz. Napr aj obkladacky alebo stresna krytina sa kupuje v jednej serii pre zachovanie rovnakej farebnej sytosti, mozno je to tak aj s foliami imitujuce platno. Potom napis ako si dopadol.

Inak, aky priemer koliesok hlavneho podvozku mas?
Bydlisko: PB ( 38 rokov )
RaikoAl
modelár

Príspevkov: 606

Moje modely
Poslať správu
Správa zaslaná: 27. 12. 2013 o 19:48 | odkaz na príspevok
Toto mám v pláne, ale predajňu mám dosť od ruky cca 30 km od domu tak, le zase keď budem mať cestu... len som chcel vedieť či má niekto takéto skúsenosti a či je to vôbec možné...
A robí ešte niekto fóliu imitáciu plátna ?

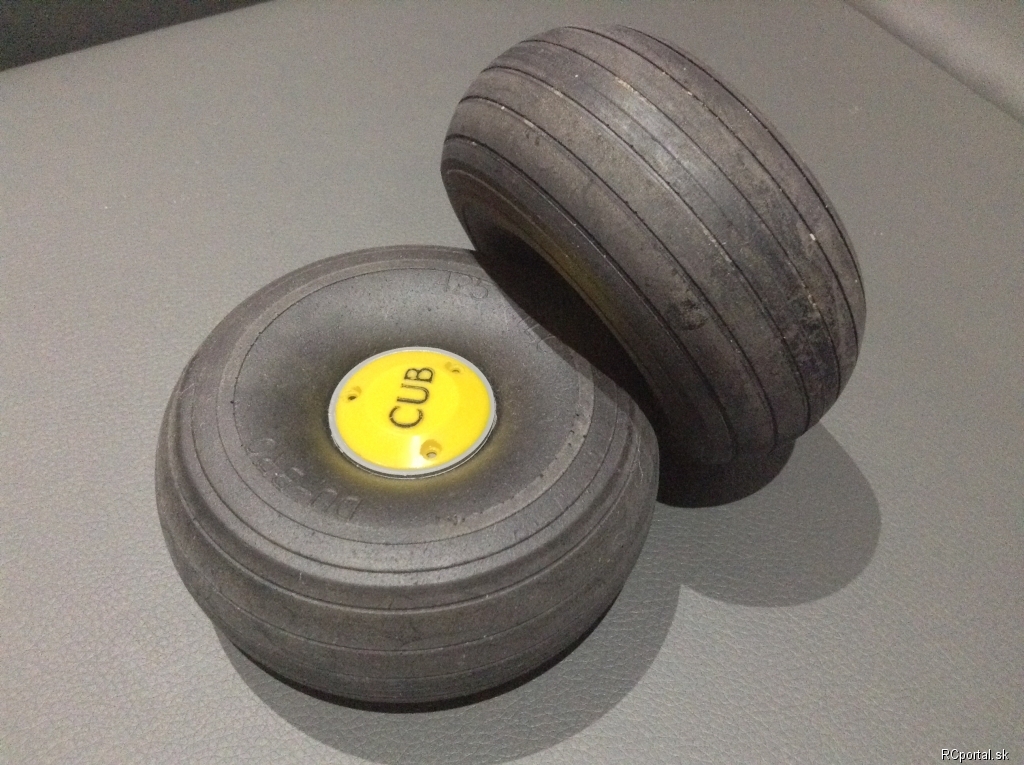

Kolieska sú originál ku stavebnici v mierke 1/5 s priemerom 86 mm :
